バイクパーツメッキ加工履歴

研磨加工用のセンターを両側面に 60度にて加工を行う。 次に、そのセンターを芯に円筒研削盤で 摩耗痕が無くなるまで真円に下研磨加工、 また下研磨で削った-0.2mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤 にてスタンダードサイズに仕上げ研磨を行う。仕上がり寸法φ20.55〜56mm 最終仕上げは全ヶ所ラッピングまで

旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを芯に円筒研削盤で 摩耗痕が無くなるまで真円に下研磨加工、 また下研磨で削った-0.35mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤 にてスタンダードサイズに仕上げ研磨を行う。仕上がり寸法φ22.99〜98mm 最終仕上げは、全箇所ラッピング仕上げ

ギヤシャフトの両側面に研磨加工用のセン ター加工ができない場合は、円筒研削盤に 三つ爪チャックを接続しチャッキングにて 芯出し後、円筒研削盤にて腐食が無くなる まで真円に下研磨加工、また下研磨加工で 削った-0.2mm分以上に硬質クロムメッキ を肉盛り、再度、円筒研削盤で仕上げ 研磨を行う。仕上がり寸法φ20.55〜56mm 最終仕上げは鏡面仕上げまで行う

RTシャフトの両側面に研磨加工用の センター加工。 両センター加工後は、円筒研削盤にて段付き 摩耗が無くなるまで真円に下研磨加工、また 下研磨加工で削った-0.2mm分以上に硬質クロム メッキを肉盛り、再度、円筒研削盤で仕上げ 研磨を行う。仕上がり寸法φ22.26mm 最終仕上げは鏡面仕上げまで行う

リヤサスロッドの両側面に60度で 研磨用のセンター加工。片方の側面には、 直にセンター加工ができませんでしたので 治具を外ネジにねじこみセンター加工。 両センターを芯に円筒研削盤にて点錆が 無くなるまで下研磨加工、また下研磨で 削った0.8mm分以上に硬質クロームメッキを 肉盛り、再度、円筒研削盤で仕上げ研磨を行う仕上がり寸法φ13.98mm 最終仕上げの鏡面サイザル仕上げまで行う

リヤサスロッドの両側面に60度で 研磨用のセンター加工。 両センターを芯に円筒研削盤にて点錆が 無くなるまで下研磨加工、また下研磨で 削った0.3mm分以上に硬質クロームメッキを 肉盛り、再度、円筒研削盤で仕上げ研磨を行う 仕上がり寸法φ12.49mm 最終仕上げの鏡面サイザル仕上げまで行う

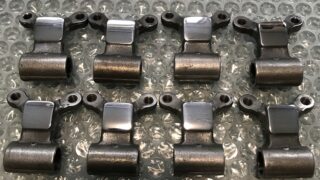

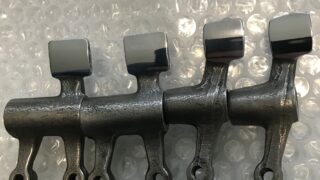

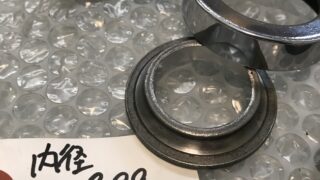

摩耗している低いところに合わせて グラインダー研磨にて高さを合わせる。 そしてバフ研磨にて形状を整える。 削った分は、硬質クロムめっきで0.5mm mm以上肉盛り、再度、バフ研磨にて規定値 に高さをあわせ仕上げる。 厚み5mm 0〜-0.05

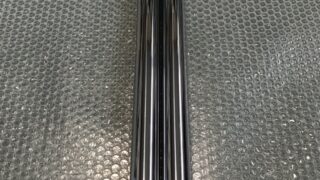

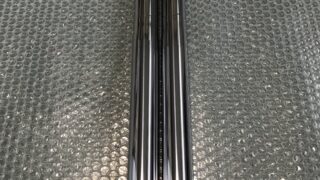

曲がっているインナーチューブを 油圧プレス機で曲がり修正。 振れがない事を確認しインナーチューブの 側面に両センター加工、そして両センター を芯に円筒研削盤にて下研磨加工、下研磨 で削った-0.85mm分は、硬質クロームメッキ で肉盛り、再度、円筒研削盤でSTDサイズに 仕上げ研磨を行う。 仕上げ寸法φ34.98mm 最終仕上げのバフ研磨にてオイルシール挿入 口を丸めておく。この作業重要。　 シールを組む時に角が立っているとシール が痛むので

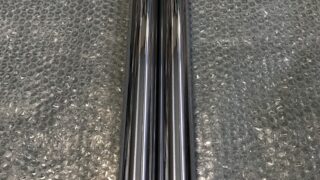

CBR400Fのインナーチューブはトップの 方に三叉が嵌るCクリップ溝があるのでメッキ 厚を考慮し旋盤でCクリップ溝を切り込んでおく。 そしてインナーチューブのトップボルトが嵌る 内ネジに研磨用の治具をネジ込み、旋盤にて 両センター「面取り」を60度で加工。 その両センターを芯に円筒研削盤にて侵食サビ が無くなるまで真円に下研磨加工、また下研磨 で削った-0.8mm以上に硬質クロムめっきを 肉盛り、再度、円筒研削盤で仕上げ研磨を行う。 仕上がり寸法φ34.97mm. 最終仕上げは鏡面サイザル仕上げまで

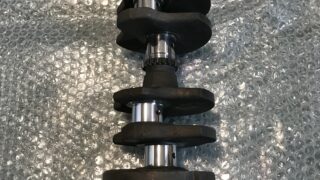

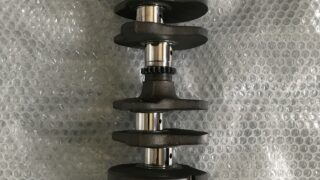

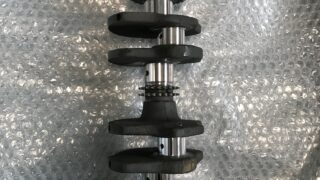

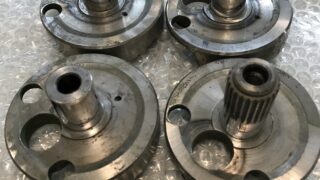

同じ高さの3番目ピンで芯をだし、 その芯で2番ピンを摩耗痕が無くなるまで アンダーカット、そして4番ピンは1番ピン の芯で摩耗痕が無くなるまでアンダーカット。 またアンダーカットで削った「-0.3mm」 分以上に硬質クロームメッキで肉盛り、再度、 3番ピンの芯で2番ピンをSTDサイズに仕上げ 研磨加工。4番ピンもアンダーカットと同様の 方法でSTDサイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 2番ピンが完成すると、今度は2番ピンで芯を だし、そしてその芯で3番ピンをアンダー カット、またアンダーカットで削った 「-0.3mm」分以上に硬質クロームメッキで 肉盛り、再度、2番ピンの芯で3番ピンをSTD サイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げまで。
