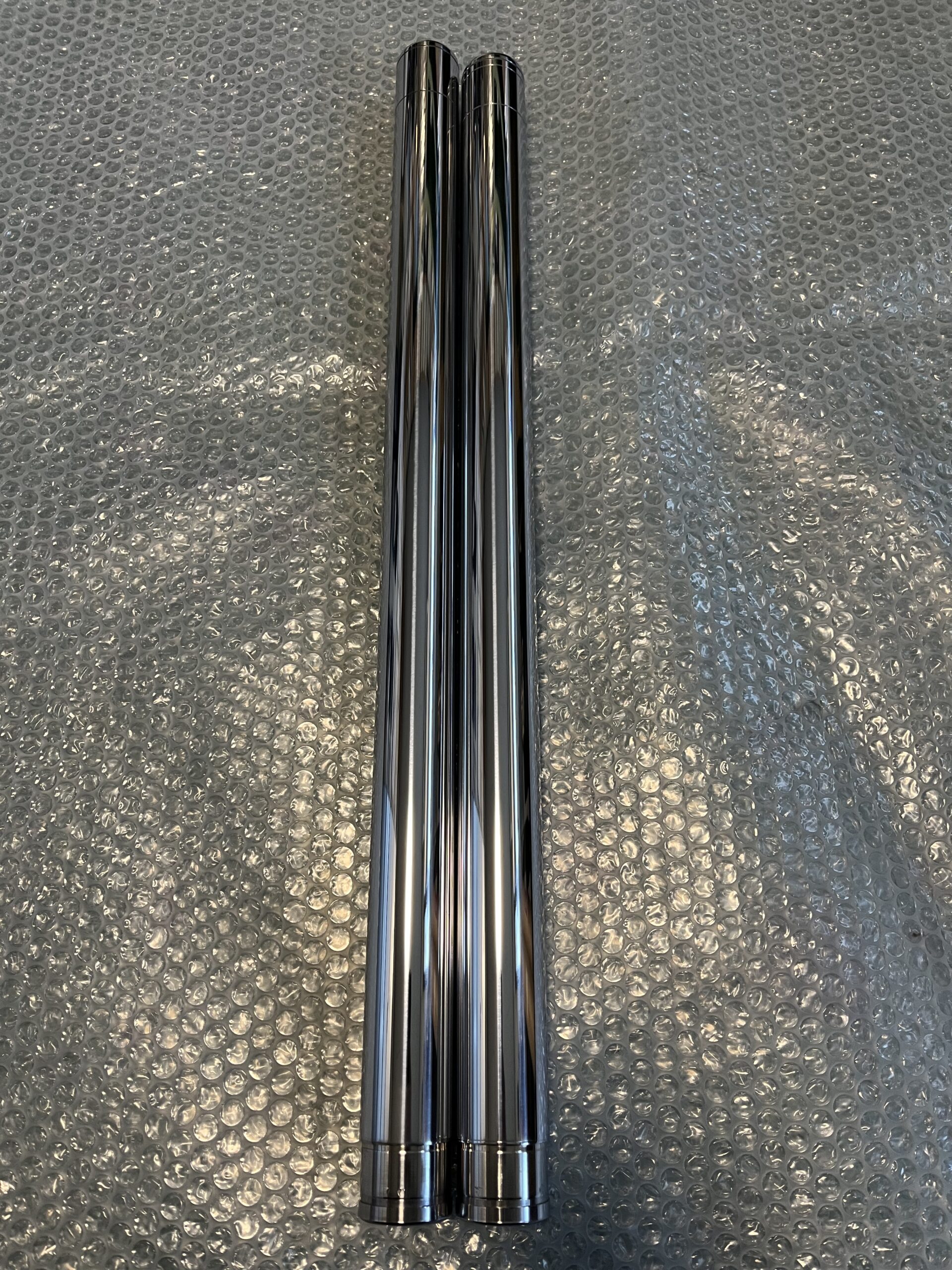

【再生加工】NS400R インナーチューブのメッキ再生研磨仕上げ。静岡県

状態

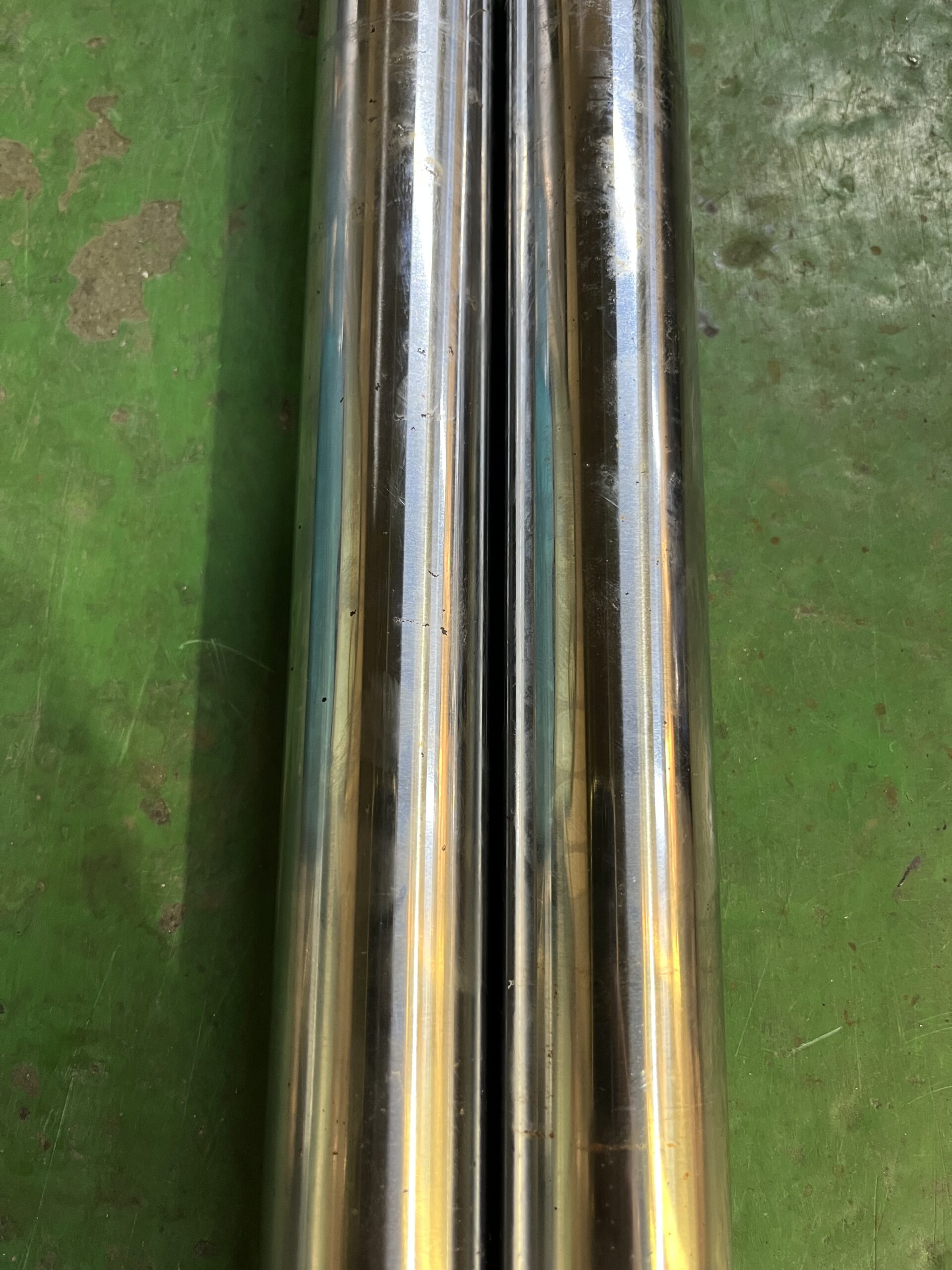

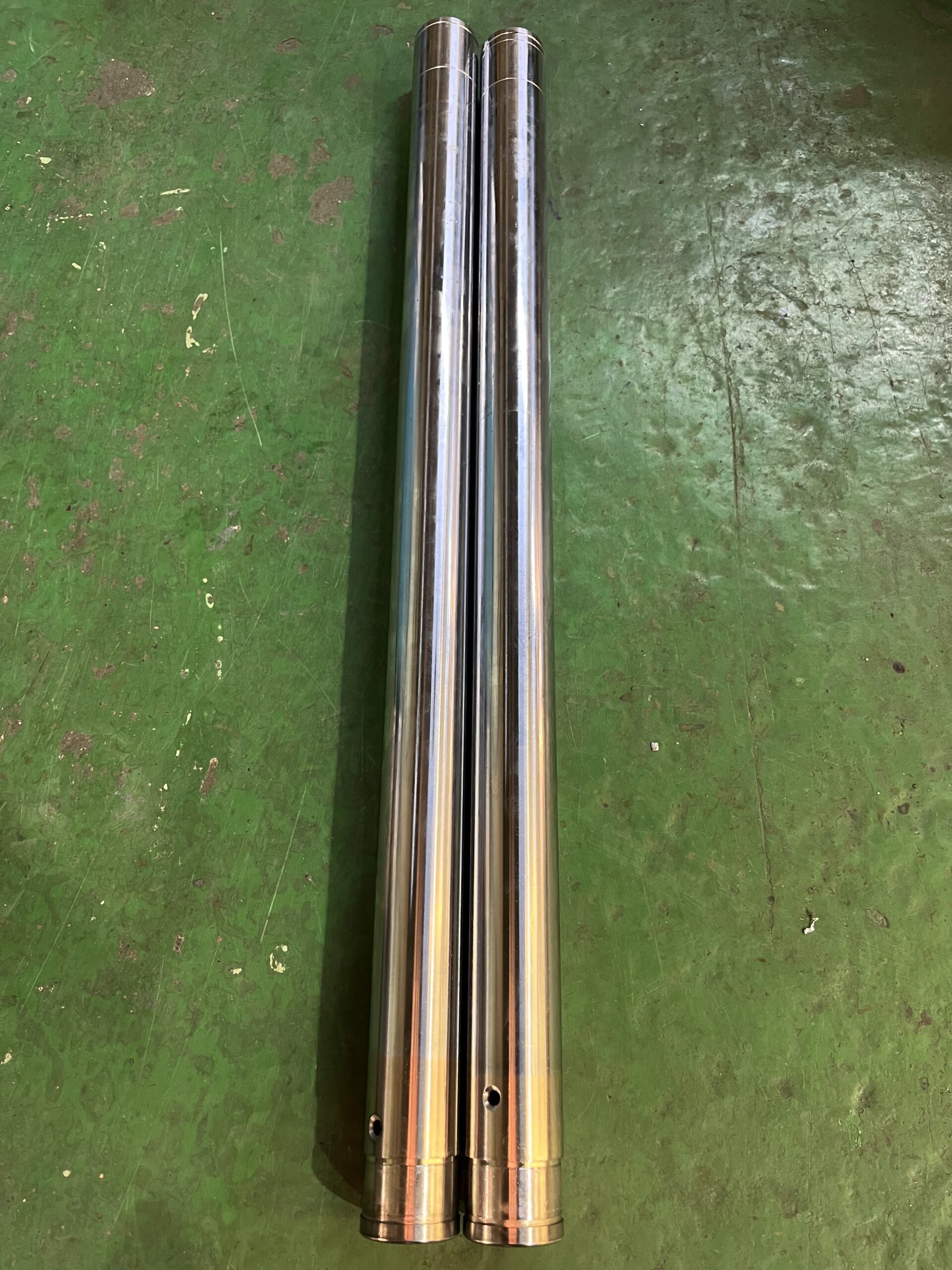

インナーチューブの表面には、点サビや
小傷が確認できました。油漏れの原因は、
点サビや小傷だとと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
まず、油圧プレス機で曲がりを伸ばします。
そしてNS400Rのインナーチューブはトップの
方に三叉が嵌るCクリップ溝があるのでメッキ
厚を考慮し旋盤でCクリップ溝を切り込んでおく。
そしてインナーチューブのトップボルトが嵌る
内ネジに研磨用の治具をネジ込み、旋盤にて
両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にて侵食サビ
が無くなるまで真円に下研磨加工、また下研磨
で削った「部分的に-0.5mm」以上に硬質クロム
メッキを肉盛り、再度、円筒研削盤で仕上げ研磨
を行う。仕上がり寸法φ39.96〜φ36.94mm.

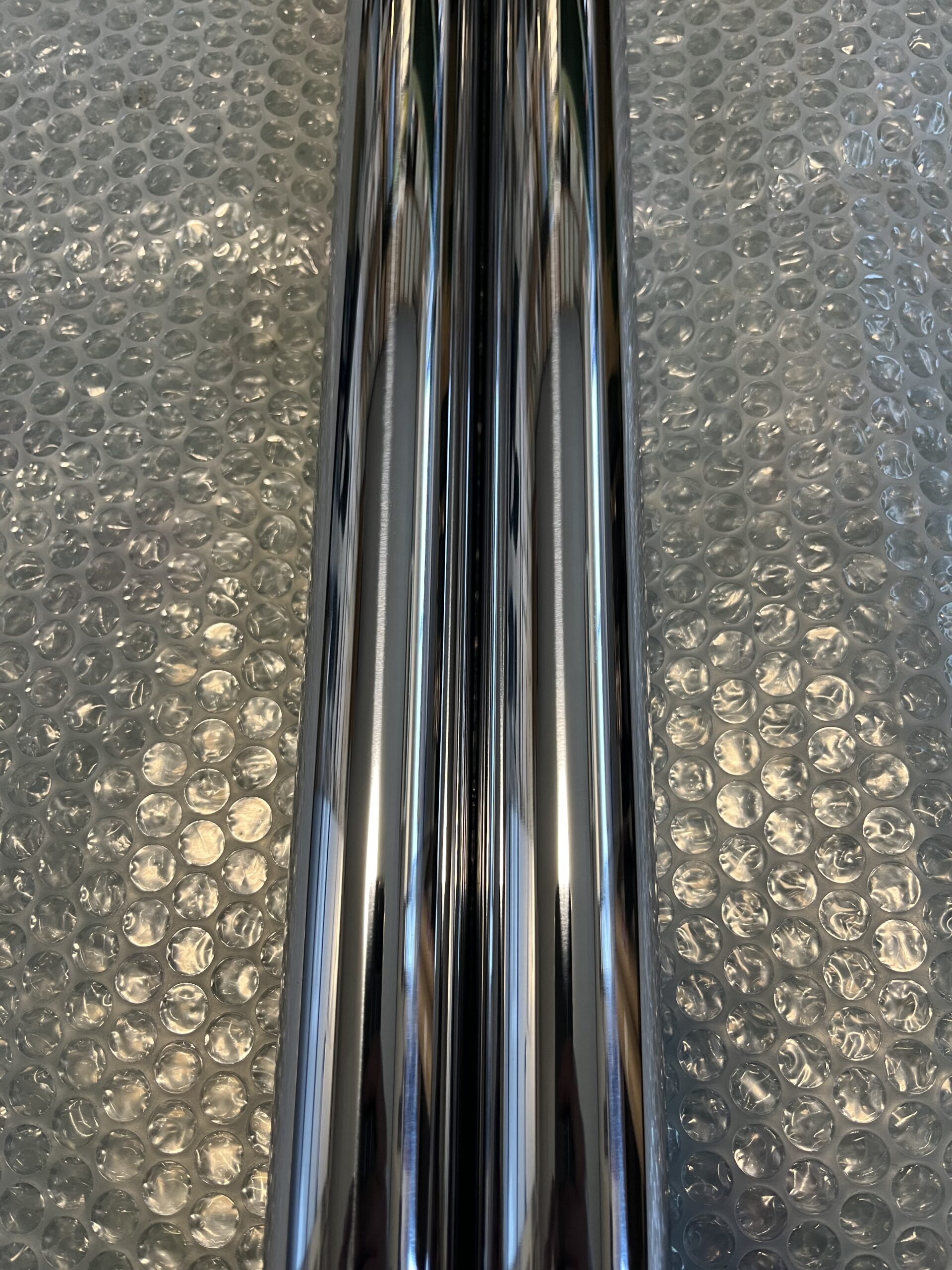

最終仕上げは鏡面サイザル仕上げまで。
