バイク部品.インナーチューブ
寸法φ32φ34×520×570L
曲がり修正から油漏れ修理。

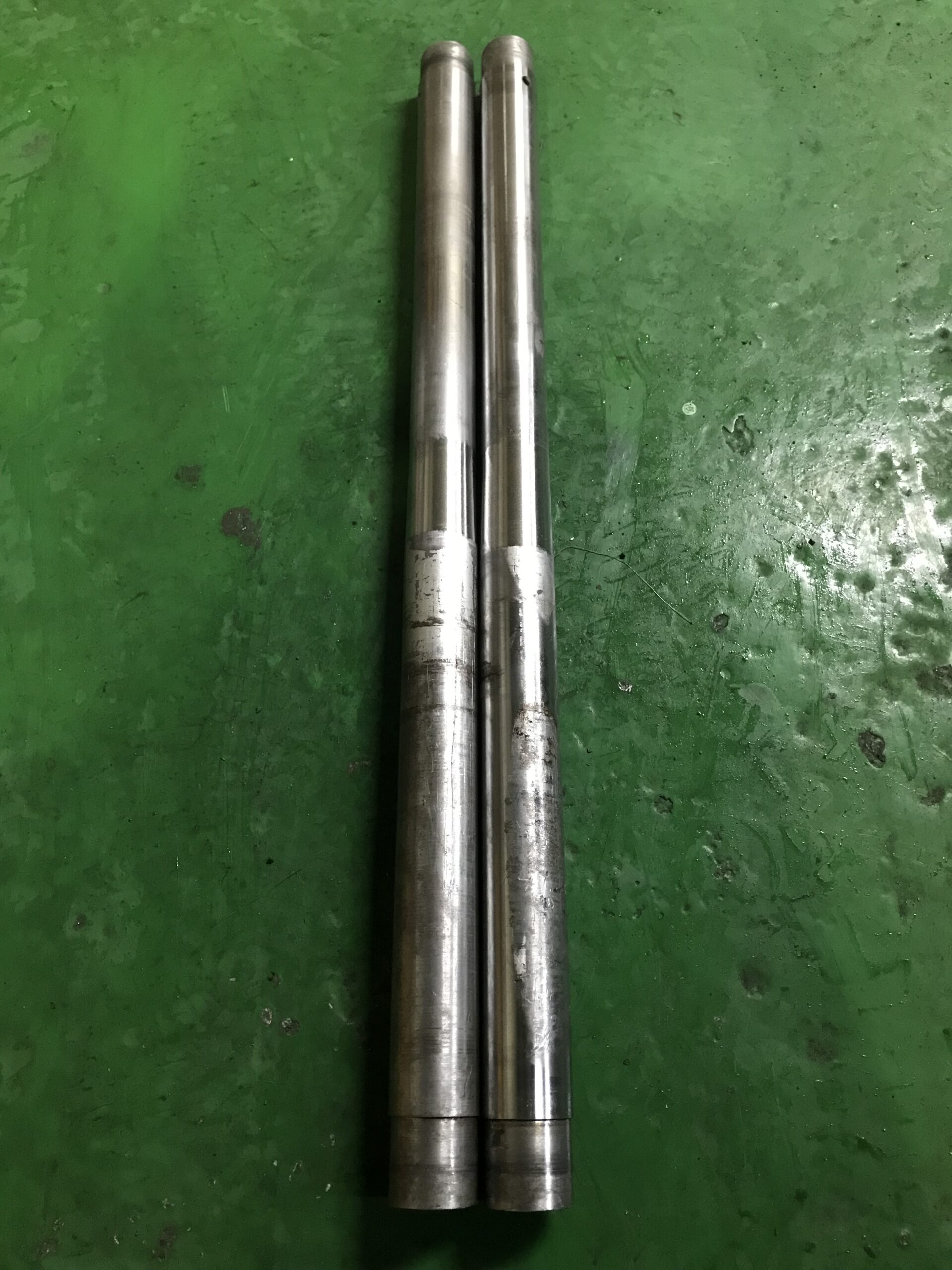

状態
2本ともインナーチューブに曲がりあり、

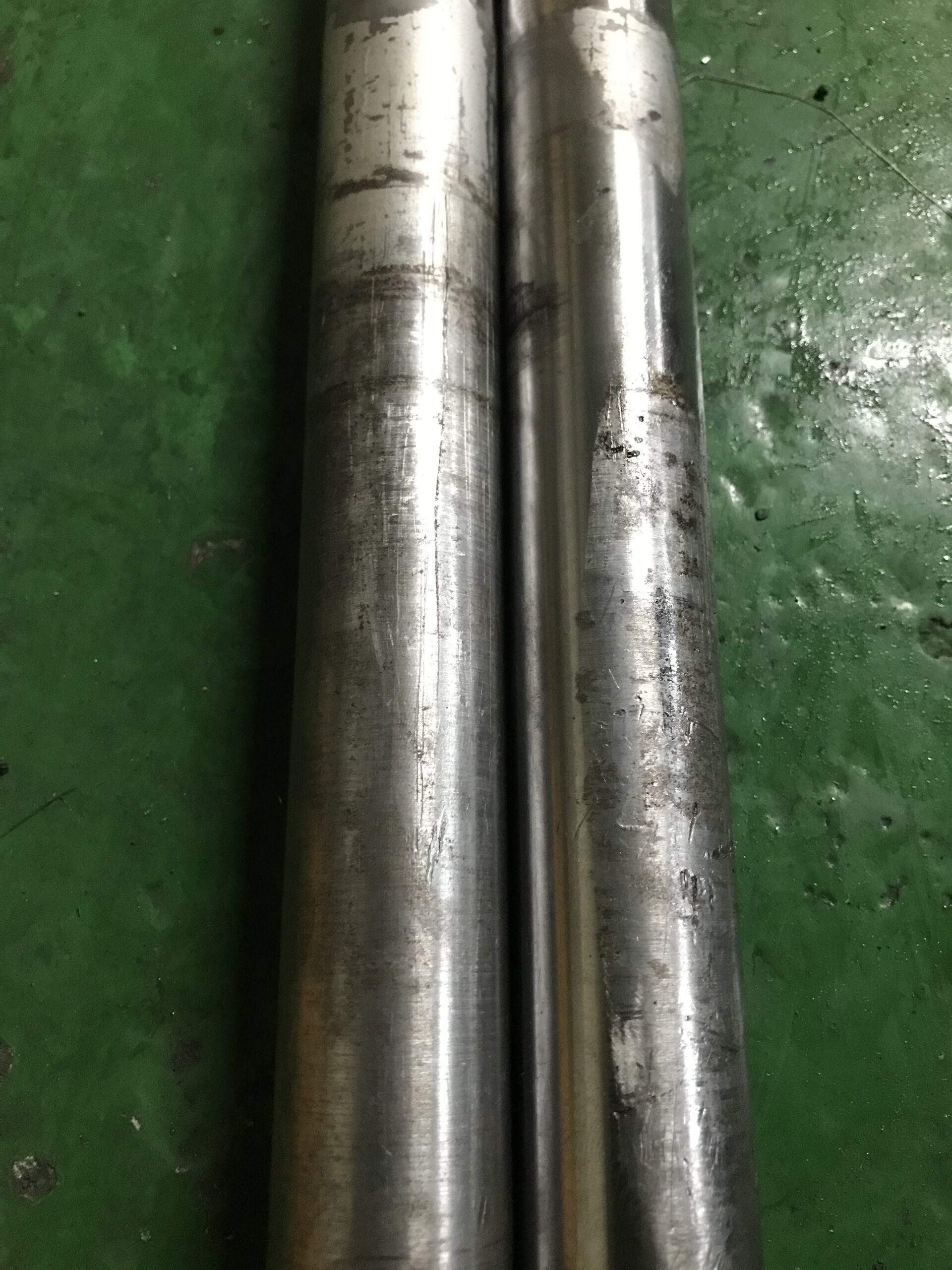

表面に深い傷やサビが発生していました。
そして、1本はねじれた様な曲がりがあり
ました。数値にして2mm以上。
対策方法
硬質クロムメッキと研磨加工で再生します。
先ず、曲がっているインナーチューブを
油圧プレス機で曲がり修正。
振れがない事を確認しインナーチューブの
側面に両センター加工、そして両センター
を芯に円筒研削盤にて下研磨加工、下研磨
で削った-0.3mm分は、硬質クロームメッキ
で肉盛り、再度、円筒研削盤でSTDサイズに
仕上げ研磨を行う。
仕上げ寸法φ32.01mm φ34.02mm

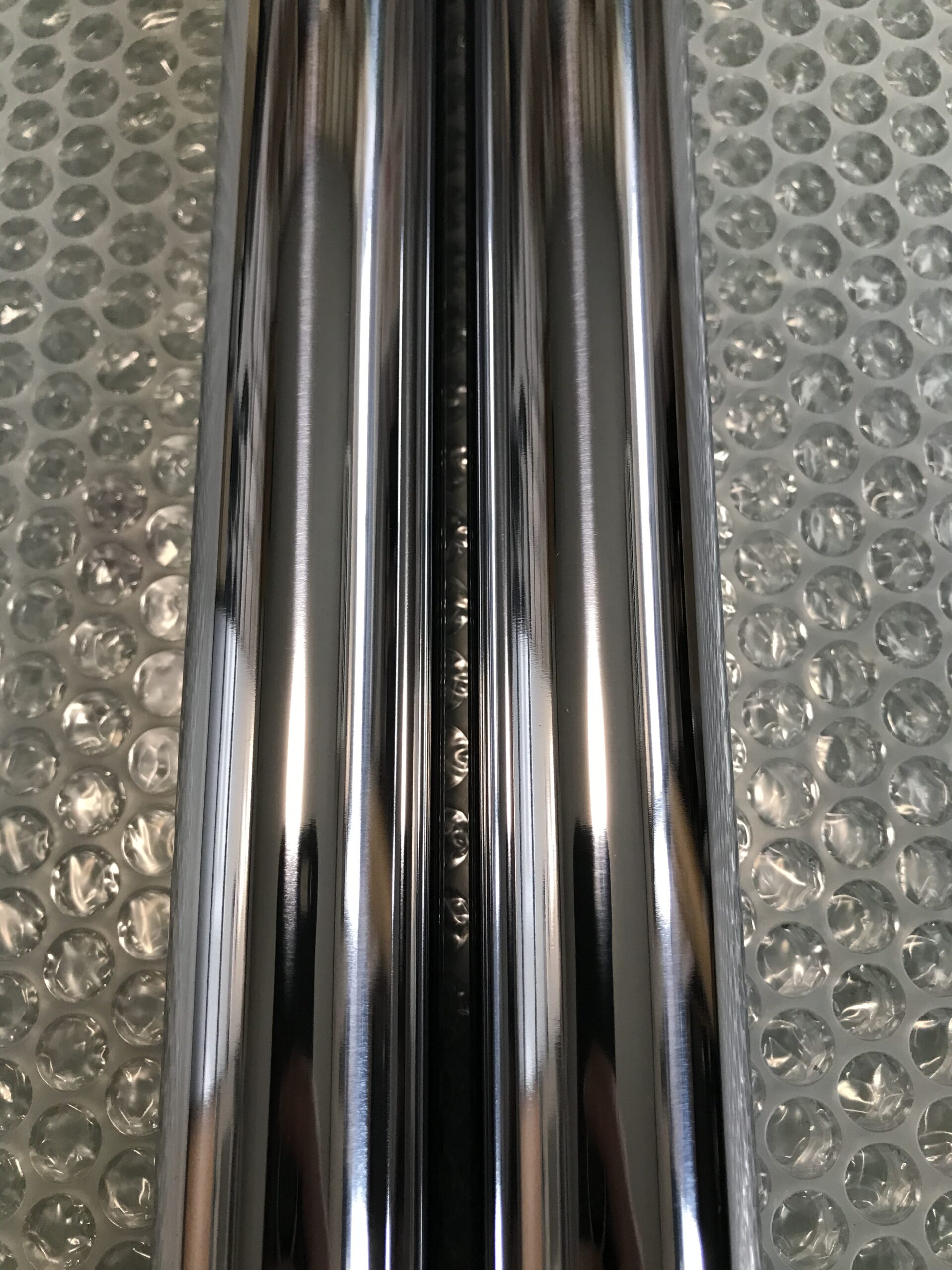

最終仕上げのバフ研磨にてオイルシール挿入
口を丸めておく。これ作業重要。
シールを組む時に角が立っているとシール
が痛むので。

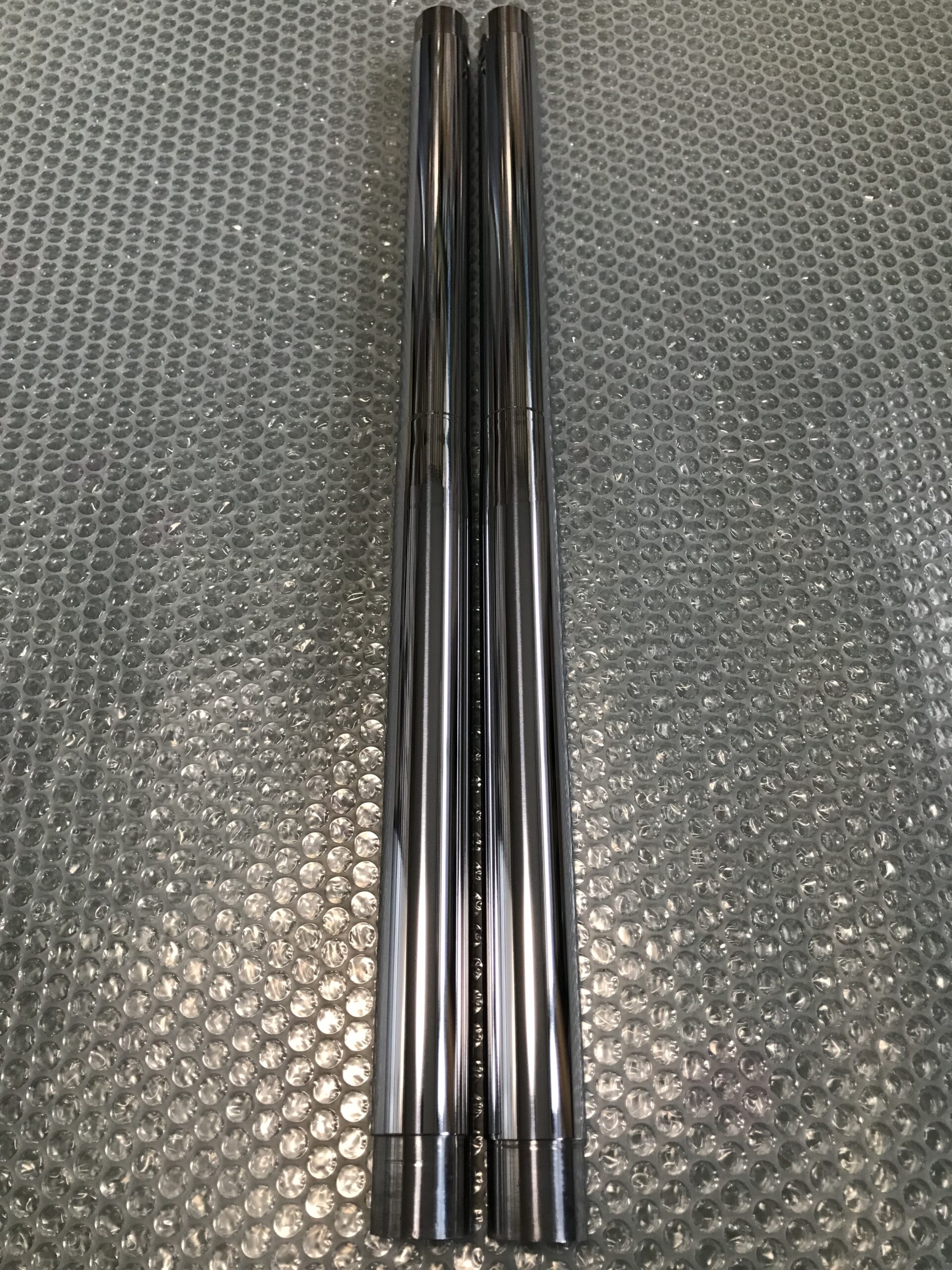

インナーチューブ
インナーチューブ
