バイクパーツメッキ加工履歴

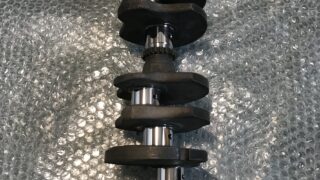

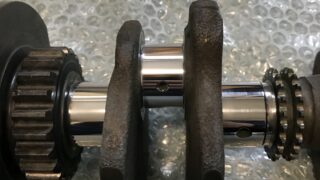

ありがとう。ネット受注♪茨城県。 オートバイ部品. HONDA CBX400F. クランクシャフト ピン　ジャーナル. ラッピング御依頼。 状態 ピン、ジャーナル、オイルシール面共に 大きなダメージはなく寸法規定値内。 対...

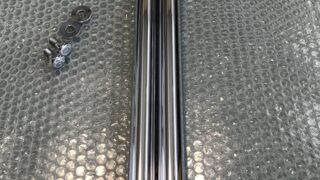

先ず、0.5〜0.8mm曲がっているインナー チューブを油圧プレス機で曲がり修正。 また円筒研削盤で食い込んだ錆が無くなる まで真円に削ります。 下研磨で削った「0.5mm」分は、硬質 クロームメッキで肉盛り、再度、円筒 研削盤で仕上げ研磨を行います。 仕上がり寸法φ26.96〜94mm 最終仕上げば、スライド性向上として鏡面 サイザル仕上げまで行う。

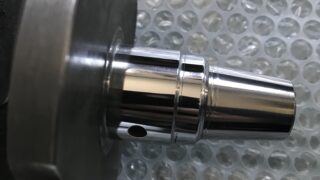

まず、ミッションメインシャフトの両側面に 研磨前の両センター加工を施す。 そして摩耗が無くなるまで円筒研削盤で 下研磨加工、また下研磨で削った「-0.35mm」 分以上に硬質クロムメッキを肉盛り、再度、 円筒研削盤で仕上げ研磨加工を施す。 仕上げ寸法φ25 0+〜0.005

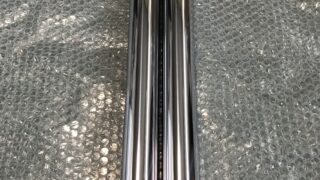

先ず、0.2mm曲がっているインナーチュ ーブを油圧プレス機で曲がり修正。 また円筒研削盤で錆が無くなるまで真円に ー0.8mmほど削ります。 下研磨で削った分は、硬質クロームメッキで 肉盛り、再度、円筒研削盤で仕上げ研磨を 行います。仕上がり寸法φ36.95mm 最終仕上げば、スライド性向上として鏡面 サイザル仕上げまで行う。

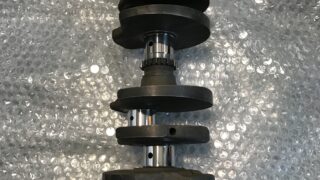

まず、3番ジャーナルを円筒研削盤で摩耗が 無くなるまで下研磨加工。 また下研磨で削った「-0.3mm」分以上に 硬質クロムメッキ肉盛り、再度、円筒研削盤 で仕上げ研磨を行う。 仕上がり寸法ジャーナルφ32±0 そしてクランク研削盤にてクランクシャフト の軸受チャッキング、そして2番ピンの芯で 3番ピンを真円に下研磨加工。 下研磨で削った「-1.5mm」分以上に硬質 クロームメッキを肉盛り、再度スタンダード サイズに研磨加工。φ29.995±0.005 硬質クロームメッキを施された表面硬度は、 HV850以上を示す。 仕上げは全ヶ所ラッピング仕上げまで。

まず、同じ高さの2番目ピンで芯だし、そして その芯で3番ピンをアンダーカット。 またアンダーカットで削った「-0.35mm」 以上に硬質クロムメッキで肉盛り、再度、 2番ピンの芯で3番ピンをSTDサイズに仕上げ 研磨加工。仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げまで。

ベアリングレースの外径に硬質クロム メッキを0.3mm以上肉盛り、そして内径 しょうに芯を出し、外径を円筒研削盤で 仕上げ研磨加工を施す。 仕上げ寸法φ51.05mm 最終仕上げは鏡面仕上げまで

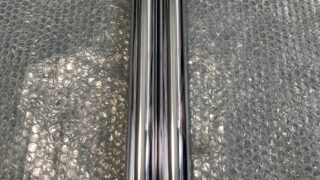

先ず、肉厚の薄いインナーチューブの場合は、 専用の治具を用います。セット後は両側面に 研磨加工用の両センター加工。 両センター加工後は、円筒研削盤にて無数の 擦り傷が無くなるまで下研磨加工、また 下研磨加工で削った-0.3mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤で 仕上げ研磨を行う。 仕上がり寸法φ49.95〜93mm 最終仕上げは鏡面仕上げまで行う。

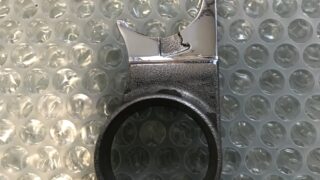

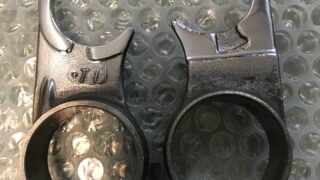

磨耗している表面を形成しながら バフ研磨の時、表面がオレンジ色でした。 怪しいなと思いながら、メッキ施工に挑むが、 やはりメッキが析出しない。「この時の表面は ねずみ色」再度、スリッパー面をバフ研磨し、疑いをかけたニッケルだと想定し、電気を流すと予想は的中しメッキは析出した

まず、摩耗している低いところに合わせて グラインダー研磨にて高さを合わせる。 削った分は、硬質クロムメッキで0.5mm 前後肉盛り、再度、バフ研磨にて規定値 に高さをあわせ仕上げる。 厚み5mm 0〜-0.05
