【再生加工】CBX400F カムシャフトのジャーナル部を硬質クロム肉盛り研磨仕上げ。大阪府

状態

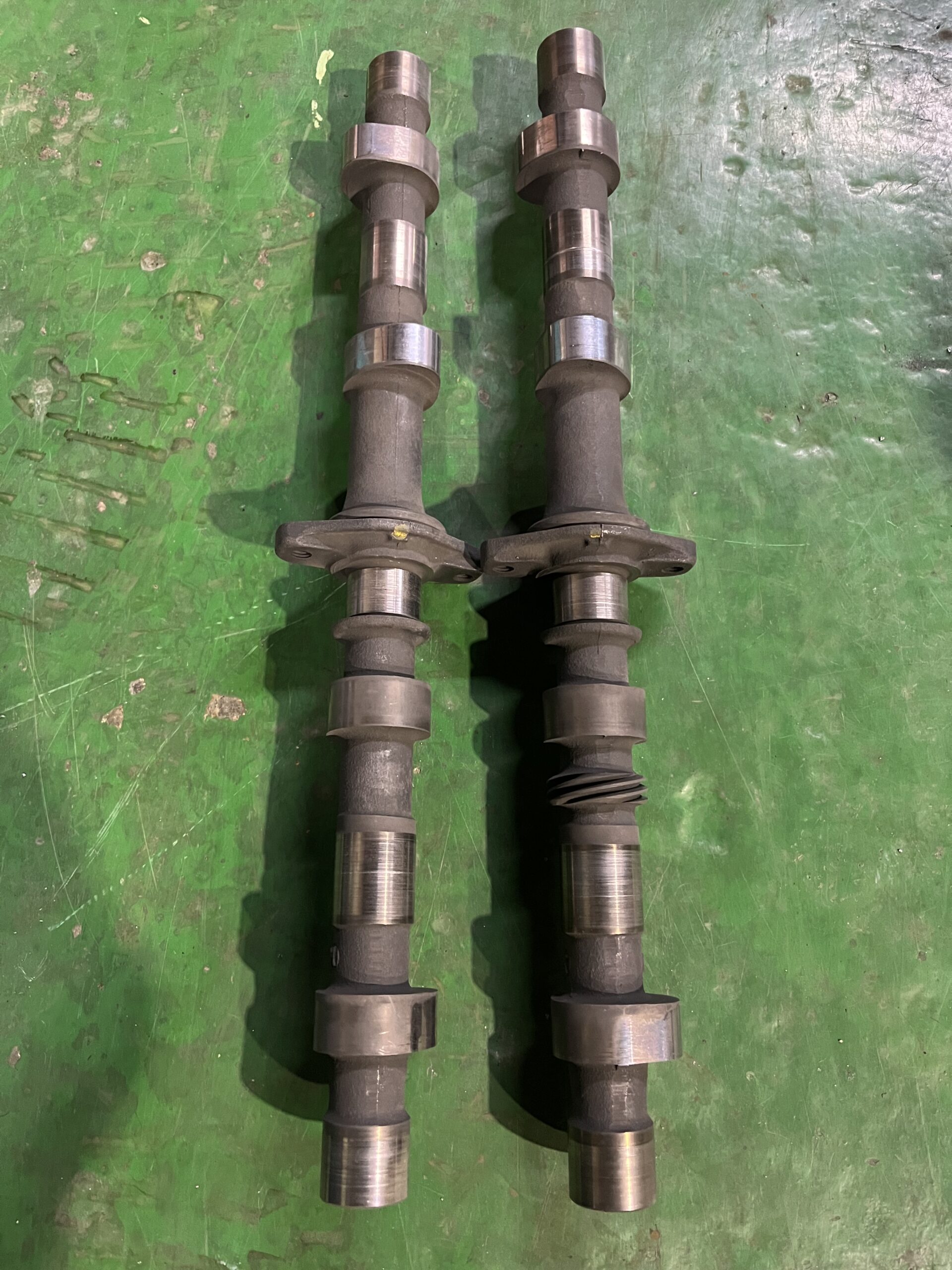

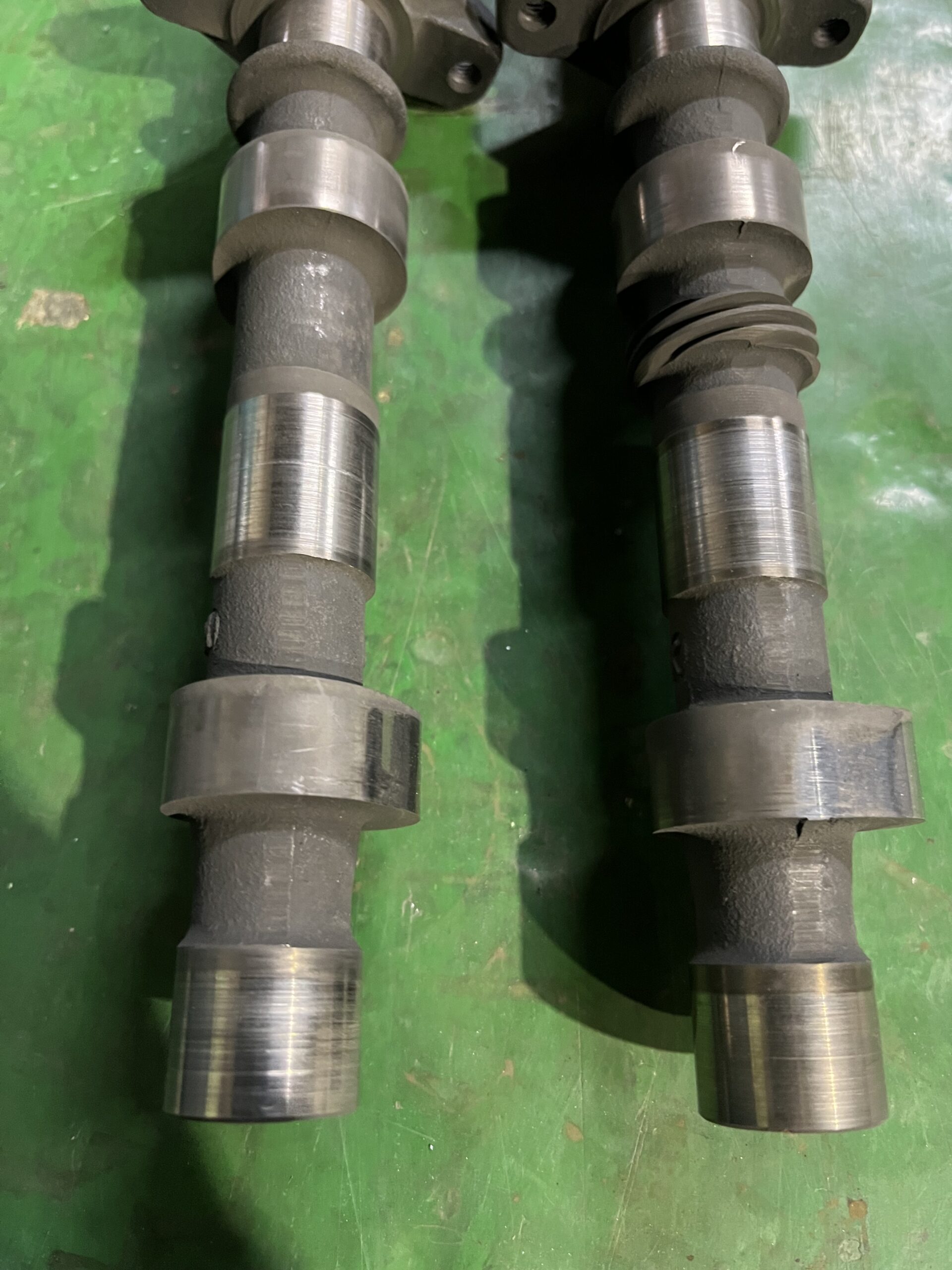

カムシャフトのジャーナル部は、段付き
摩耗でした。測定するとスタンダードサイズ
より下回ってました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にカムシャフトを乗せ研磨加工用の
センターを両側面に60度にて加工を行う。
次に、そのセンターを利用し円筒研削盤で
段付き摩耗が無くなるまで下研磨加工、また
下研磨で削った-0.35mm分以上に硬質クロム
メッキを肉盛り、再度、円筒研削盤にてスタ
ンダードサイズに仕上げ研磨を行う。

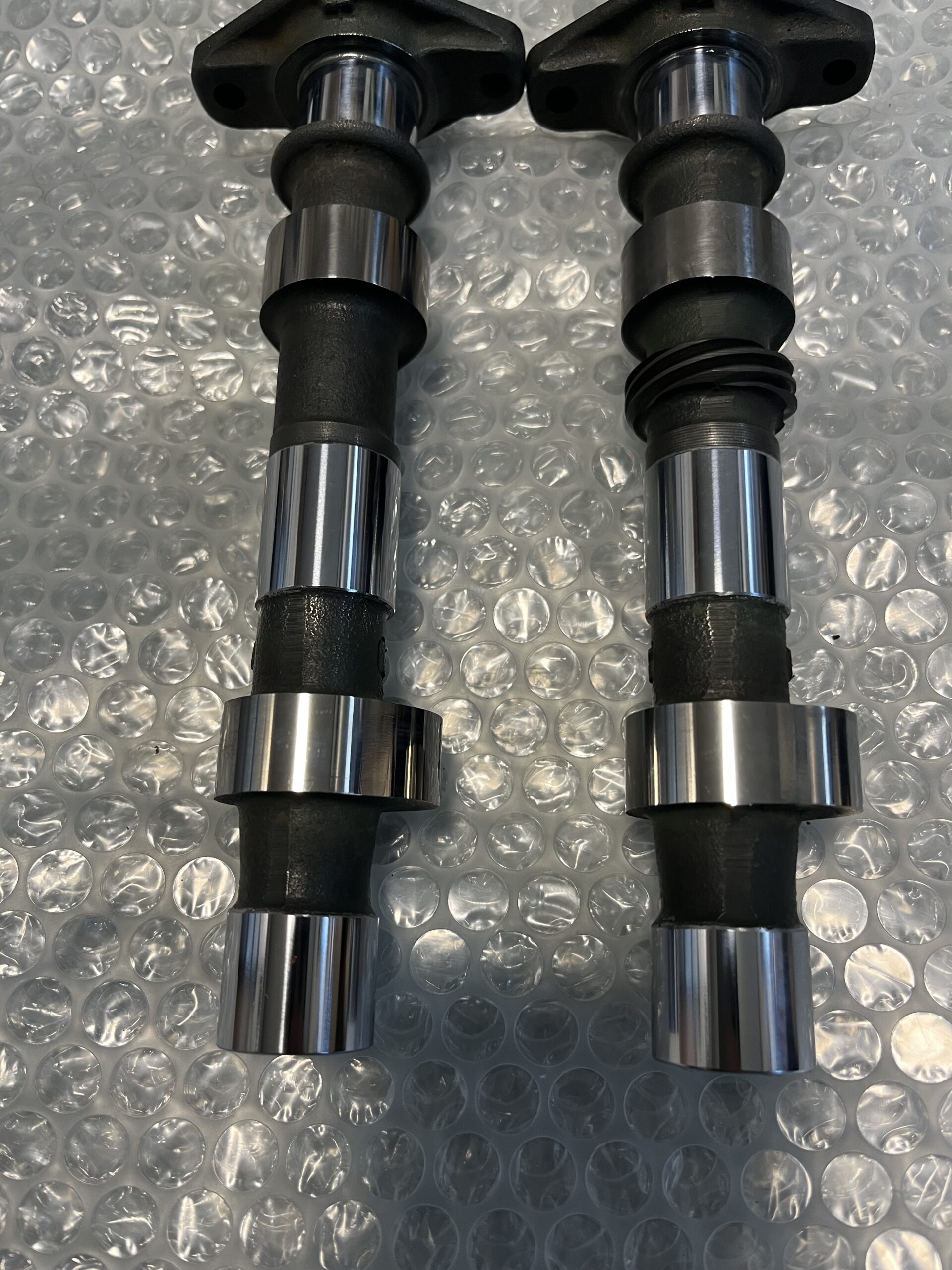

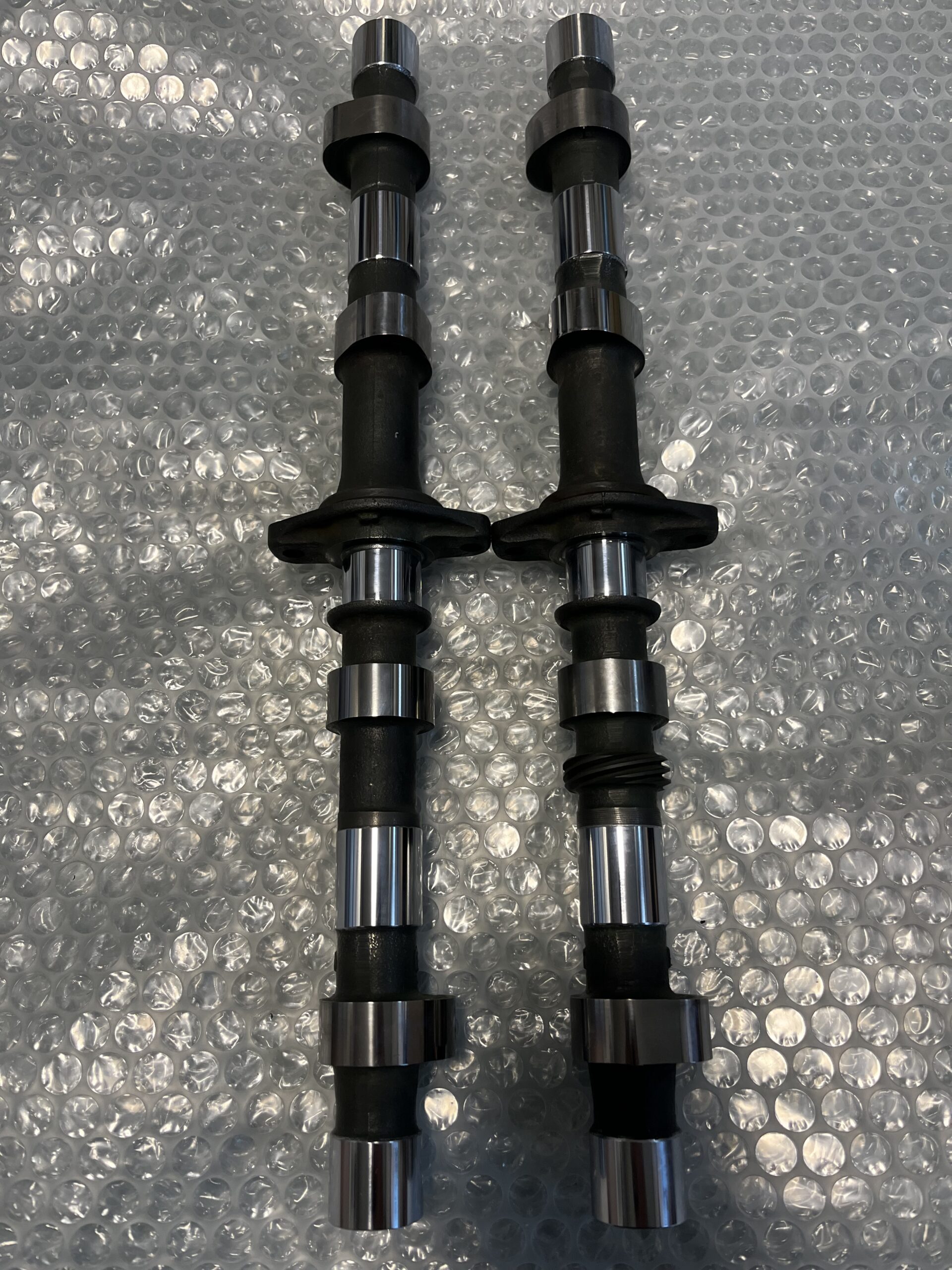

仕上がり寸法φ22.99mm
最終仕上げは、全箇所ラッピング仕上げ。
