ありがとう。ネット受注♪愛媛県.
オートバイ部品.SUZUKI GT380.
キー溝. シャフト
寸法φ10×
腐食した外周をメッキ修理依頼。
オートバイ部品.SUZUKI GT380.
キー溝. シャフト
寸法φ10×
腐食した外周をメッキ修理依頼。

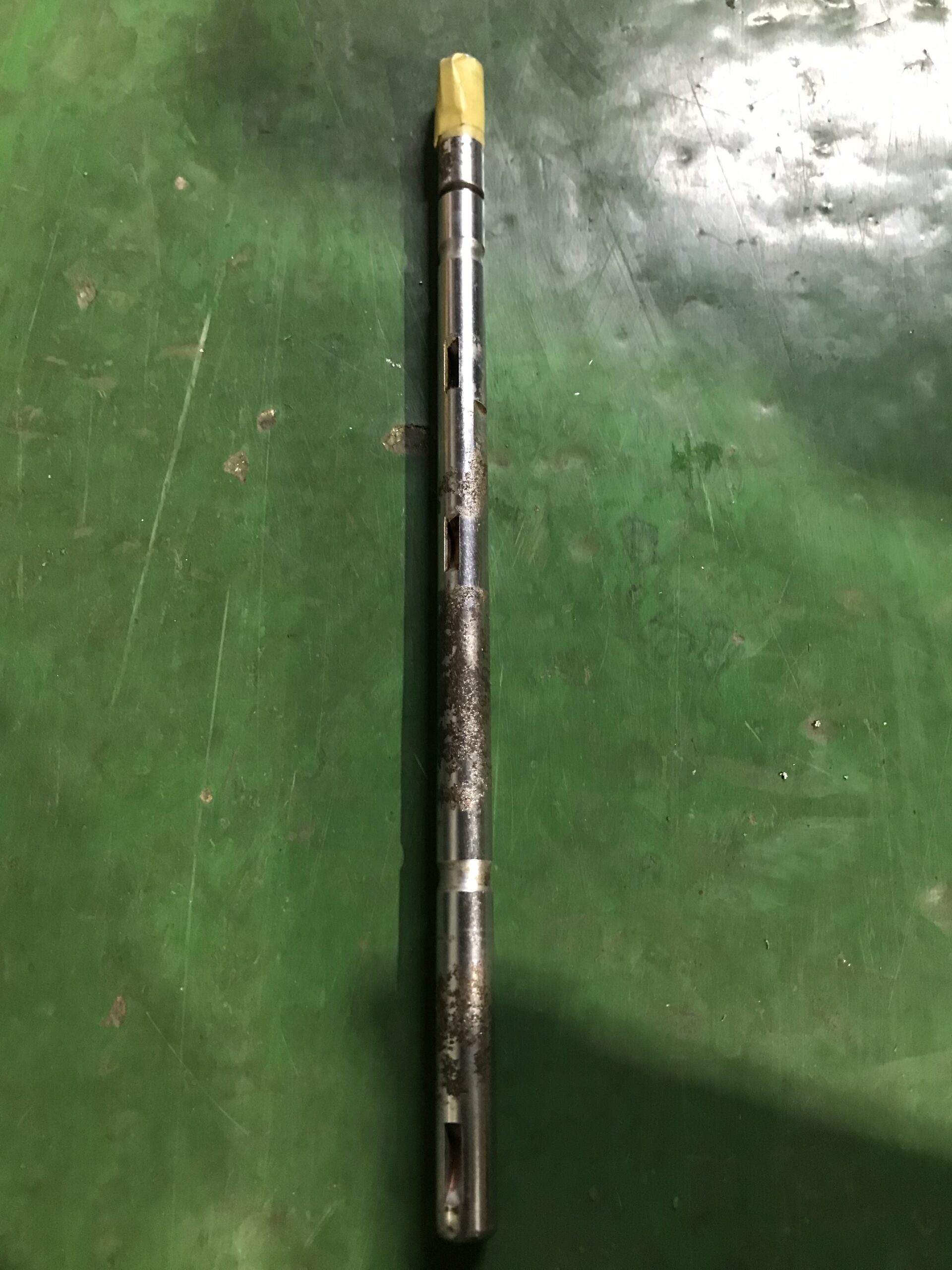

状態

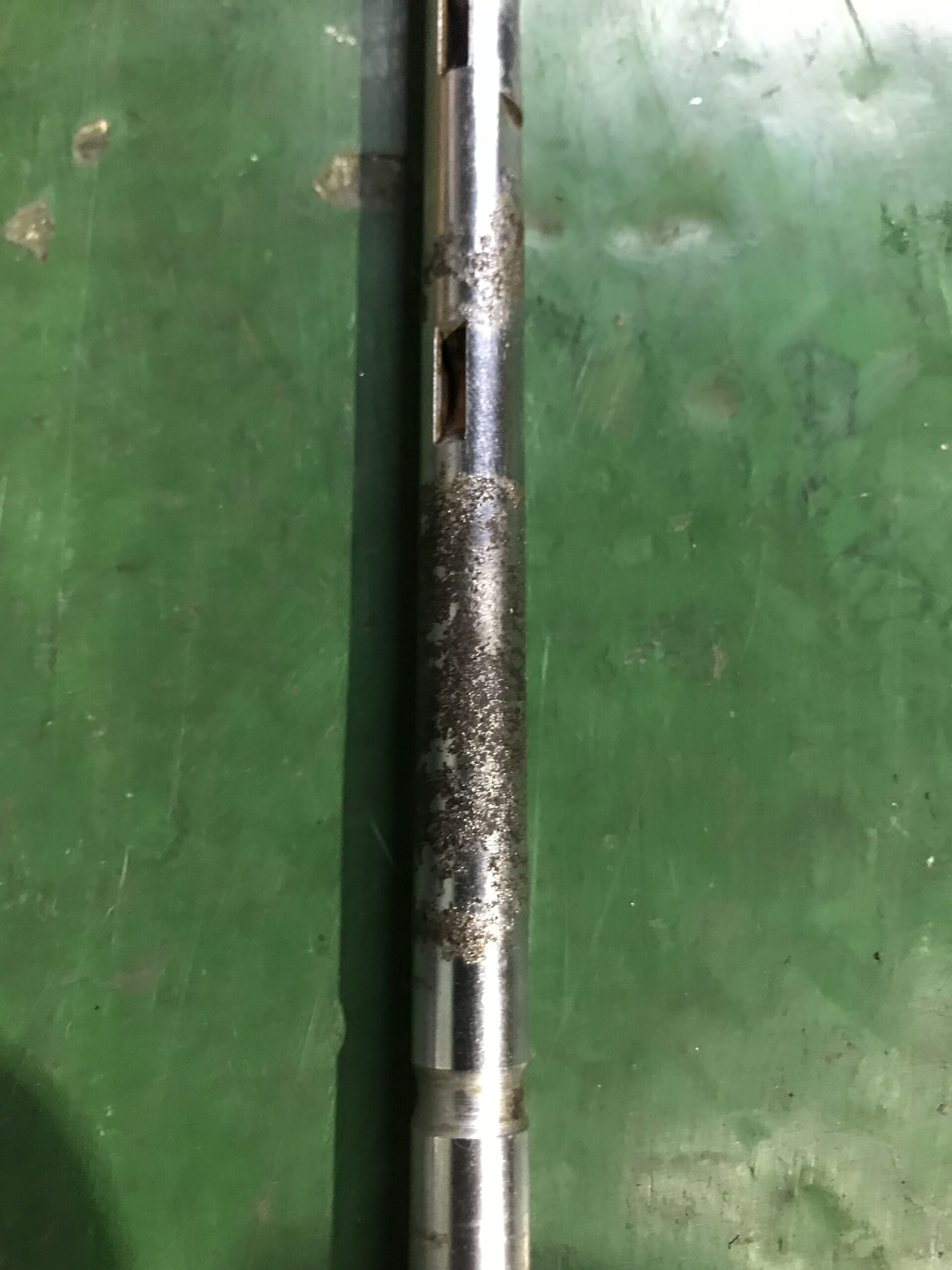

シャフトにはキー溝がありました。
そして表面は、メッキ剥がれており食い
込んだサビが発生しておりました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にてシャフトの両側面に研磨用の
両センターをを60度で加工。
その両センターを芯に円筒研削盤にて食い
込んだサビが無くなるまで真円に下研磨加工、
また下研磨で削った-0.5mm以上に硬質クロム
めっきを「キー溝はマスキングとして」肉盛り、
再度、円筒研削盤で仕上げ研磨を行う。

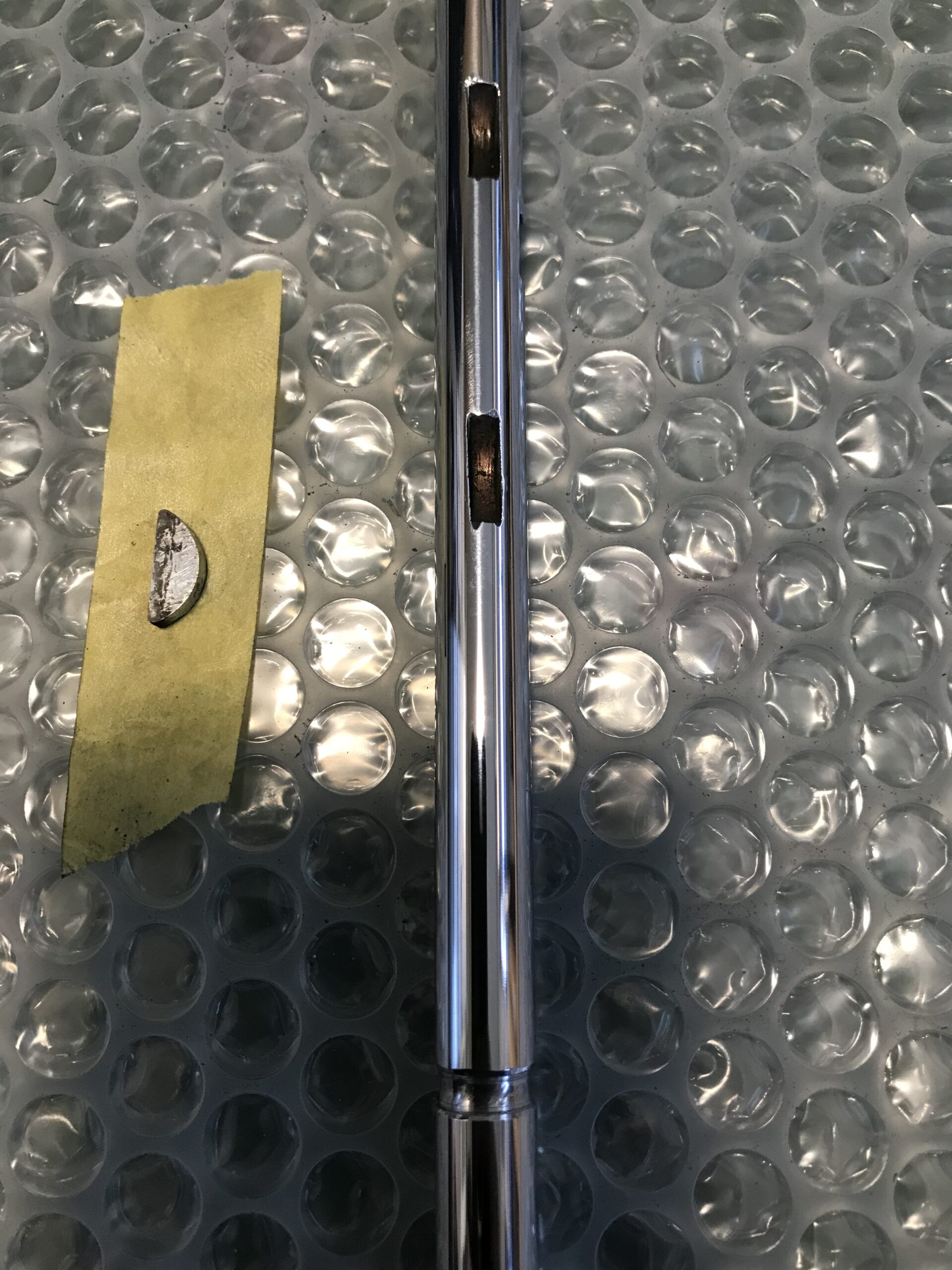

仕上がり寸法φ9.97mm.
最終仕上げは鏡面サイザル仕上げまで。
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/02/CF62E96F-A68C-4065-8AB3-FF1A6E13FD36-scaled.jpeg?w=1256&ssl=1)

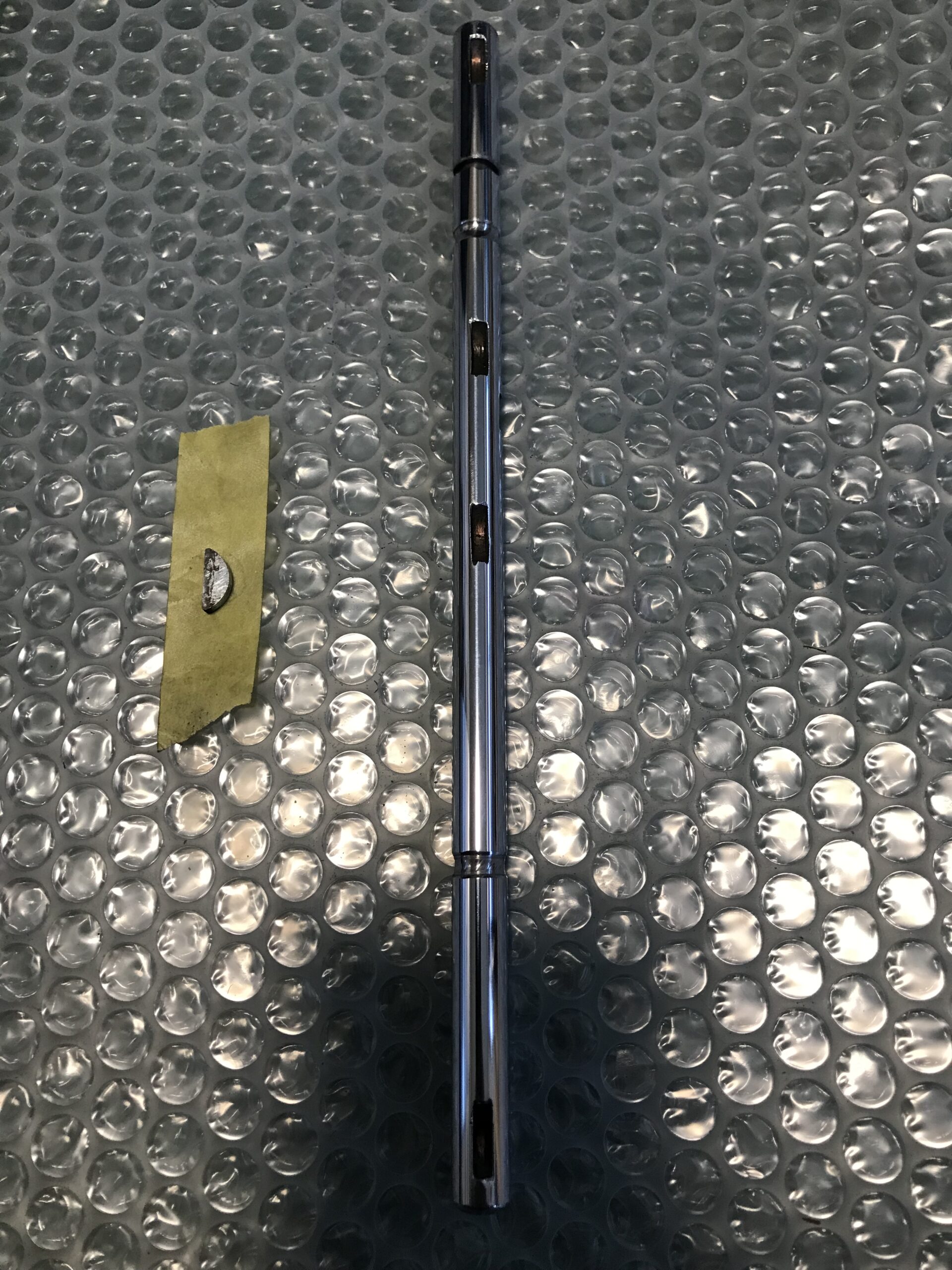

![GT380 シャフト GT380 シャフト](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/02/B52FD014-E45F-4B34-964D-1B2762552D84-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/02/29BBE43F-0973-431E-AA27-C808A9623CD6-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/02/DF8B58BE-DA2F-4961-9212-2ABB559467A8-scaled.jpeg?w=1256&ssl=1)
![GT380 シャフト](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/02/B52FD014-E45F-4B34-964D-1B2762552D84-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
