【再メッキ】スズキRGV-r250ガンマ 倒立タイプインナーチューブのメッキ再生研磨仕上げ。岡山県

ありがとう。ネット受注♪岡山県。
オートバイ部品。スズキRGV-r250.
フロントフォーク.スプリング.
倒立タイプ、インナーチューブ.
油漏れメッキ修理依頼。

状態

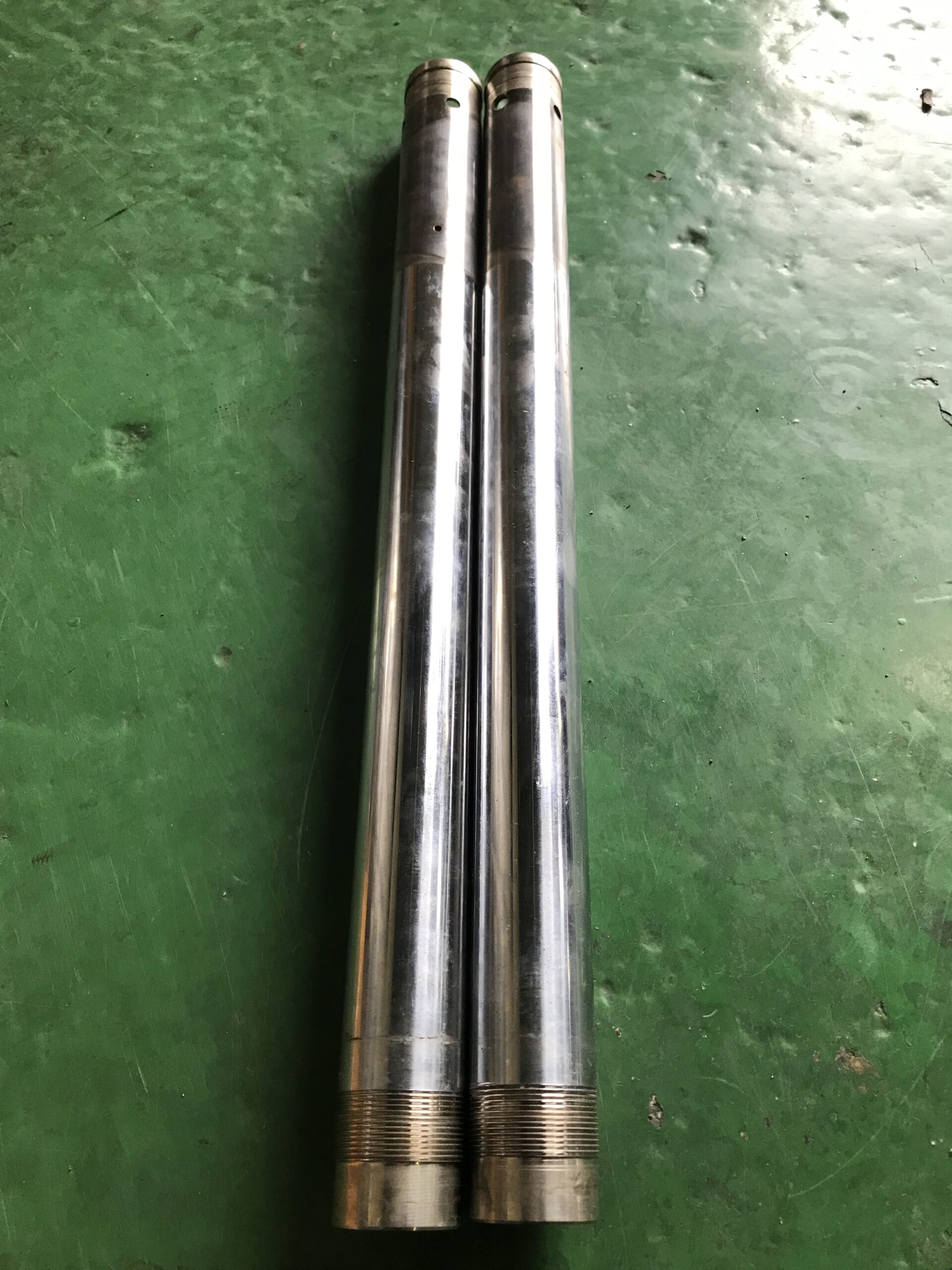

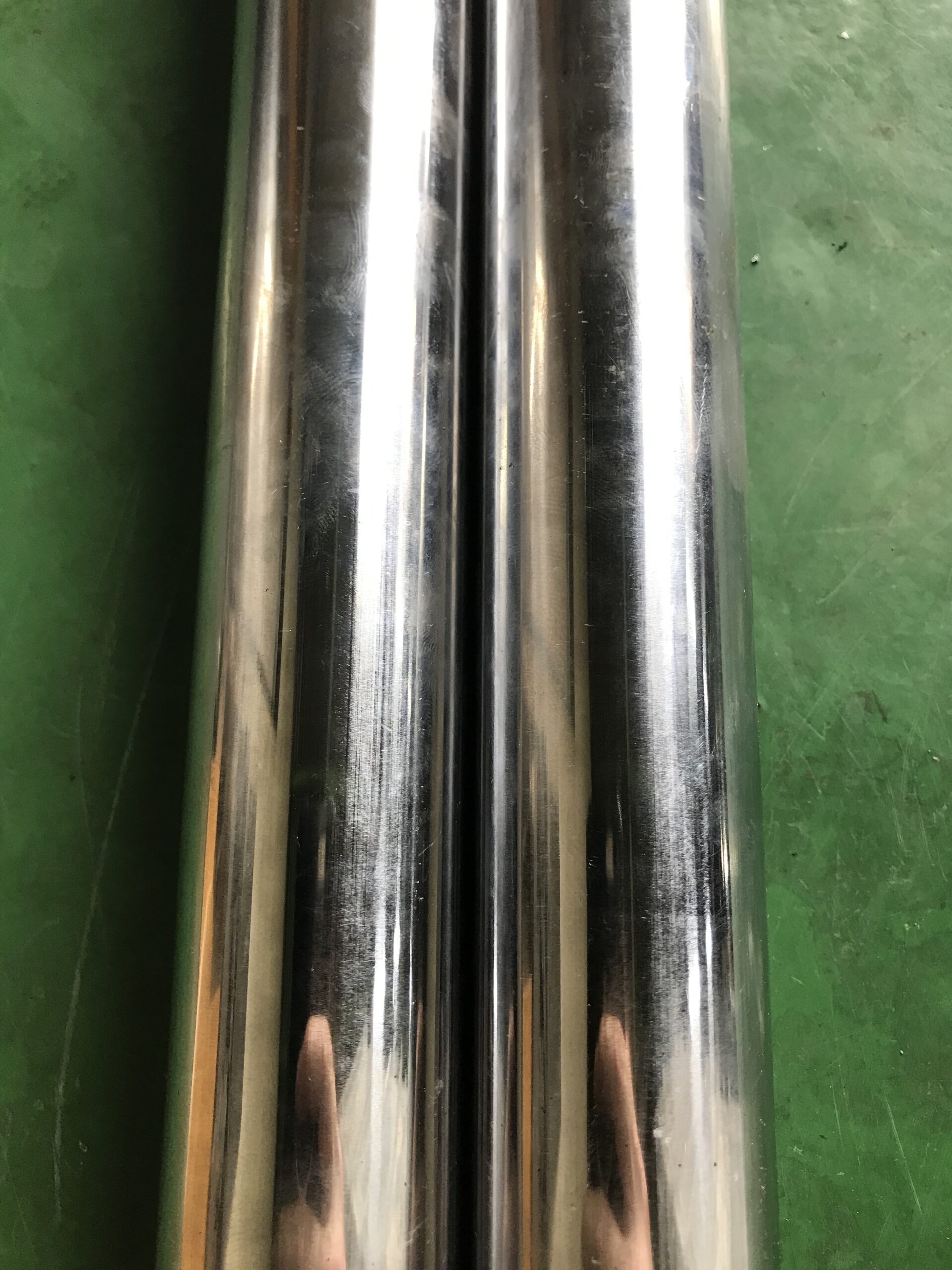

倒立タイプ、インナーチューブの表面に
擦り傷や縦筋摩耗が確認できました。
油漏れの原因は、擦り傷や縦筋摩耗だと
思われます。
対策方法
硬質クロムメッキと研磨加工で再生します。
倒立タイプのインナーチューブは、肉厚が
薄いので専用の治具を用いて研磨を行う。
まず、擦り傷や縦筋摩耗が無くなるまで真円に
円筒研削盤にて下研磨加工、下研磨で削った
分は、硬質クロームメッキで肉盛り、再度、
円筒研削盤でSTDサイズに仕上げ研磨を行う。
仕上がり寸法φφ40.95mm
最終仕上げのバフ研磨にてオイルシール挿入
口を丸めておく。これ重要。
シールを組む時に角が立っているとシール
が痛むので。。。

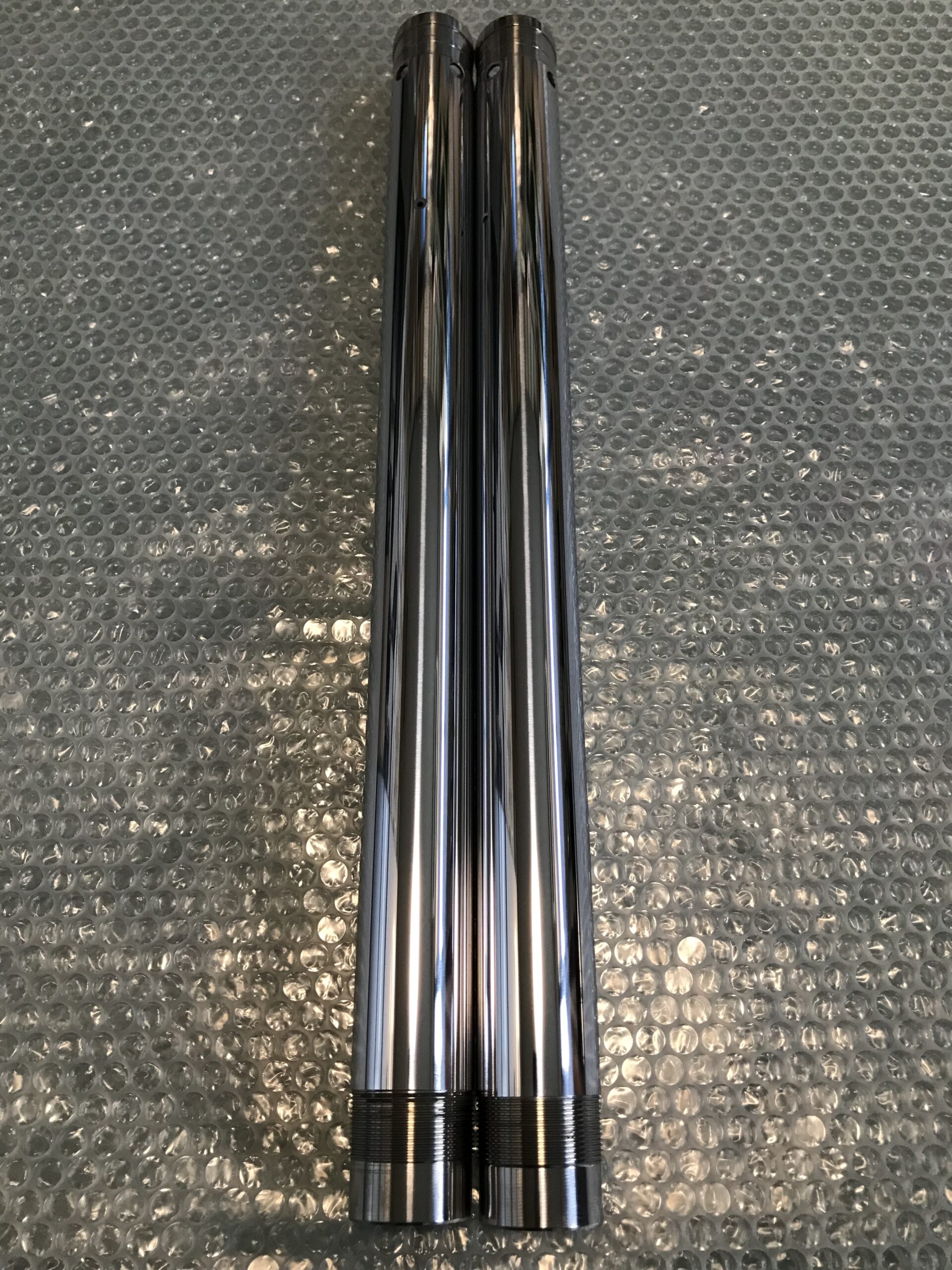

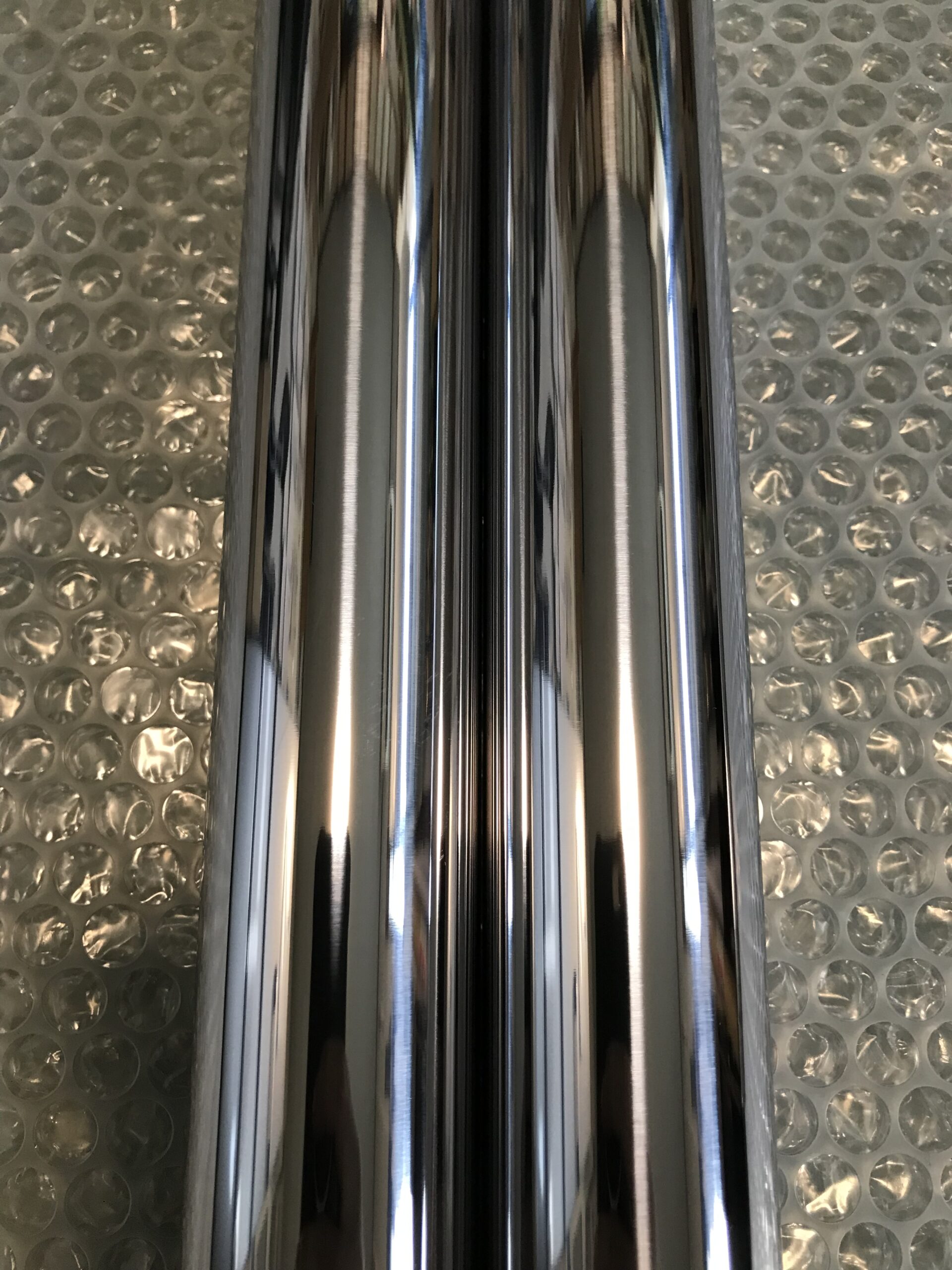

倒立タイプ インナーチューブ
倒立タイプ インナーチューブ
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
