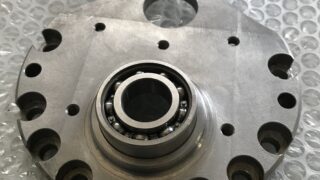

加工履歴

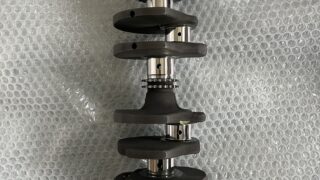

まず、軟素材布に油多めの酸化クロム油脂を 塗付けてジャーナル及びピン、シール部の 全ヶ所磨け上げる。油脂を枯らす事なく磨き 上げるので寸法の変化はほぼありません。

まず、軟素材布に油多めの酸化クロム油脂を 塗付けてジャーナル及びカム山の全ヶ所 磨け上げる。油脂を枯らす事なく磨き 上げるので寸法の変化はほぼありません。

先ず、ミッションシャフトの両側面に 研磨加工用のセンターを60度で加工。 そして両センターを芯に円筒研削盤にて 摩耗痕が無くなるまで下研磨加工、また下研磨 で削った【-0.15mm】分以上に硬質クローム メッキを肉盛り、再度、円筒研削盤で仕上げ 研磨を行う。 仕上がり寸法φ25±0 仕上がり寸法φ20 0〜-0.02 最終仕上げの鏡面サイザル仕上げまで。

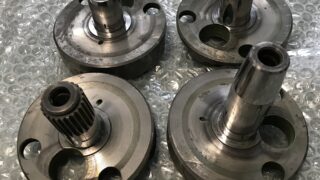

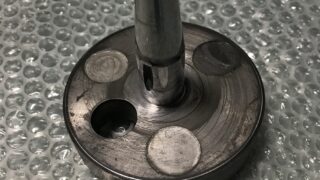

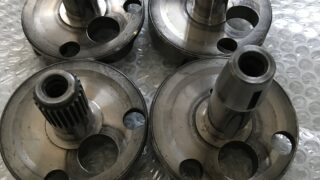

先ず、段付き摩耗した部分に合わせてグライン ダー研磨、その後、バフ研磨で形状形成下研磨、 また下バフ研磨で削った0.3mm以上にハード クロームめっきを肉盛り、再度、仕上げバフ 研磨で厚み5mm±0.02に収める。

旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 摩耗痕が無くなるまで真円に下研磨加工、 また下研磨で削った-0.2mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤にて スタンダードサイズに仕上げ研磨を行う。 仕上がり寸法φ22.99〜98mm 最終仕上げは、全箇所ラッピング仕上げ。

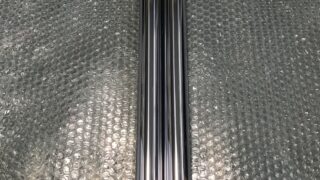

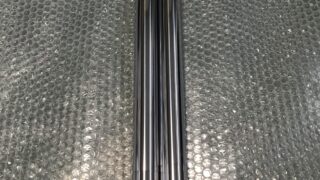

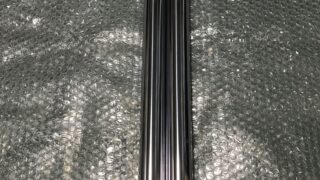

GSX400Fのインナーチューブはトップの 方にCクリップ溝があるのでメッキ厚を考慮 し旋盤でCクリップ溝を切り込んでおく。 そしてインナーチューブのトップボルトが嵌る 内ネジに研磨用の治具をネジ込み、旋盤にて 両センター「面取り」を60度で加工。 その両センターを芯に円筒研削盤にて侵食サビ が無くなるまで真円に下研磨加工、また下研磨 で削った-0.4mm以上に硬質クロムめっきを 肉盛り、再度、円筒研削盤で仕上げ研磨を行う。 仕上がり寸法φ32.97〜95mm. 最終仕上げは鏡面サイザル仕上げまで。
