バイクパーツメッキ加工履歴 【メッキ再生】CB400FOUR ロッカーアーム のスリッパー面を再生メッキバフ仕上げ。大阪府 先ず、ロッカーアーム、スリッパー面の旧メッキ層を電気分解によるメッキ剥離。また剥離後は、スリッパー面の表面をバフ研磨で整える。そしてサージェント浴にて「70〜80μm」硬質クロムメッキ肉盛り、仕上げはバフ研摩で仕上げる。 2022.07.23 バイクパーツメッキ加工履歴

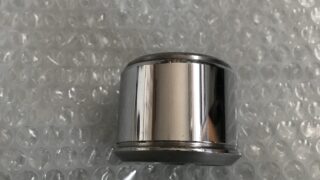

車パーツメッキ加工履歴 【再メッキ】AZ-1 ブレーキキャリパーピストンの再生メッキ研磨仕上げ。滋賀県 深い錆を円筒研削盤にて研磨後、厚付け 硬質クロームメッキを「0.4mm」以上肉盛り. 再度、円筒研削盤にて規定値φ38.13mmに 仕上げる。最終仕上げのサイザル仕上げまで行う。 2022.07.21 車パーツメッキ加工履歴
建設重機油圧シリンダーメッキ加工履歴 【めっき修理】SK200 油圧シリンダーロッドのメッキ再生研磨仕上げ。長崎県 油圧シリンダーロッドの両側面に研磨 加工用の両センターを旋盤にて加工します ので、動くアタッチメントに当たらない様に 治具を溶接し、60度で両センター加工をする そして、両センターを芯に円筒研削盤にて 深い錆が無くなるまで真円に下研磨加工、 また下研磨加工で削った「-0.95mm」以上 に硬質クロムメッキを肉盛り、再度、円筒 研削盤で仕上げ研磨を行う。仕上がり寸法は 現寸戻し。仕上がり寸法φ94.98mm 最終仕上げは鏡面仕上げまで行う 2022.07.20 建設重機油圧シリンダーメッキ加工履歴

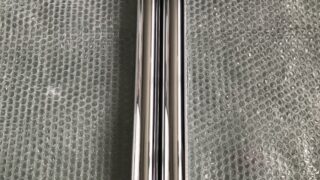

バイクパーツメッキ加工履歴 【再メッキ】GS1100S インナーチューブのメッキ再生研磨仕上げ。栃木県 油圧プレス機で曲がりを0.05以内まで 伸ばします。そして旋盤にて両センター加工。 両センターを芯に円筒研削盤にて下研磨加工、 また下研磨で削った「-0-5mm」以上に硬質 クロームメッキを肉盛り、再度、円筒研削盤 にて仕上げ研磨加工。φ36.96mm 完成後の振れ±0 最終仕上げの鏡面仕上げまで行う 2022.07.19 バイクパーツメッキ加工履歴
バイクパーツメッキ加工履歴 【硬質クロム肉盛り研磨】Z550GP クランクシャフトのオイルシール部を肉盛り研磨仕上げ。千葉県 腐食しているオイルシール部を円筒 研削盤で腐食や傷が無くなるまで下研磨加工、 また下研磨で削った「-0.56mm」以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤で 仕上げ研磨を行う。仕上がり寸法φ24.98mm 最終仕上げは全ヶ所ラッピング仕上げ 2022.07.18 バイクパーツメッキ加工履歴
バイクパーツメッキ加工履歴 【硬質クロム研磨】CBR400F クランクシャフトの3番ピン及びコンロッド大端部内径を硬質クロム肉盛り研磨仕上げ。徳島県 同じ高さの2番目ピンで芯だし、そして その芯で3番ピンをアンダーカット。 またアンダーカットで削った「-0.6mm」 以上に硬質クロムメッキで肉盛り、再度、 2番ピンの芯で3番ピンをSTDサイズに仕上げ 研磨加工。仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げまで。コンロッド大端部内径は、摩耗が無くなるまで真円に下研磨加工、また下研磨で削った「-0.3mm」以上に硬質クロムめっきを肉盛り、再度、仕上げ研磨でスタンダードサイズに仕上げる。仕上がり寸法φ33.015±0.005 2022.07.17 バイクパーツメッキ加工履歴
その他加工履歴 【メッキ再生】油圧ジャッキロッドの摺動面を再生メッキ研磨仕上げ。福井県 旋盤にて油圧ジャッキロッドの両側面に 60度にてセンター加工。両センターを芯に 縦筋摩耗が無くなるまで表面を円筒研磨加工、 また下研磨加工で削った「0.4mm」以上に、 硬質クロームメッキを肉盛り、再度、円筒 研削盤にてスタンダードサイズに仕上げる。 仕上がり寸法φ76+0.15. 仕上がり寸法φ54-0.02 最終仕上げは鏡面仕上げまで行いました 2022.07.16 その他加工履歴
バイクパーツメッキ加工履歴 【再メッキ】ドリーム50 インナーチューブのメッキ再生研磨仕上げ。岐阜県 メッキ肉盛り再生後にCクリップ溝が 無くならないよう、メッキ厚を考慮しCクリ ップ溝を旋盤にて掘り込んでおく。 その後、円筒研削盤にて錆や傷がなくなる まで下研磨加工、下研磨で削った「0.3mm」 は硬質クロームメッキで肉盛り、再度、 仕上げで研磨でスタンダードサイズに戻す。 仕上がり寸法φ26.96mm 仕上げ後は、鏡面サイザル仕上げまで行う 2022.07.15 バイクパーツメッキ加工履歴
バイクパーツメッキ加工履歴 【硬質クロム研磨】 NS400R 分解式クランクシャフトのジャーナル及びシール部を肉盛り再生メッキ研磨仕上げ。三重県 若干の摩耗ですが、一旦円筒研磨で0.15mm程、削り落とす。削り落とした分以上にハードクロームメッキで肉盛りスタンダードサイズに研磨加工 をする。 ジャーナル仕上がり寸法φ25.01mm シール部仕上がり寸法φ24.98mm 最終仕上げは全ヶ所ラッピング仕上げまで 2022.07.14 バイクパーツメッキ加工履歴
バイクパーツメッキ加工履歴 【肉盛り再生】マッハ 500SS シフトフォークの爪部を肉盛り再生メッキバフ仕上げ。北海道 段付き摩耗した部分に合わせてグライン ダー研磨、その後、バフ研磨で形状形成下研磨、 また下バフ研磨で削った0.3mm以上にハード クロームめっきを肉盛り、再度、仕上げバフ 研磨で厚み5mmに収める 2022.07.13 バイクパーツメッキ加工履歴
