バイクパーツメッキ加工履歴

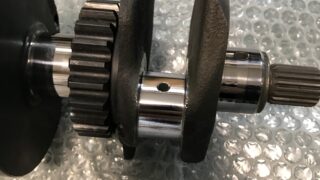

段付きやガジリ摩耗があったIN側EX側の ジャーナル1ヶ所を摩耗が無くなるまで円筒 研削盤で下研磨加工、また下研磨で削った 「-0.5mm.-0.9mm」以上に硬質クロム鍍金 を肉盛り、再度、円筒研削盤にて仕上げ研磨を行なう。仕上がり寸法φ22.98〜99mm 最終仕上げは全ヶ所ラッピング仕上げまで

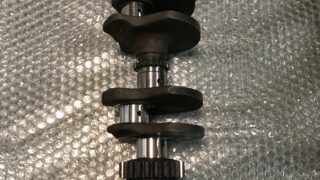

同じ高さの2番目ピンで芯だし、そして その芯で3番ピンをアンダーカット。 またアンダーカットで削った「-0.6mm」分 以上に硬質クロムメッキで肉盛り、再度、 2番ピンの芯で3番ピンをSTDサイズに仕上げ 研磨加工。仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げまで

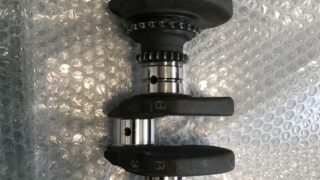

同じ高さの3番目ピンで芯だし、そして その芯で2番ピンをアンダーカット。 またアンダーカットで削った「-0.5mmm」分 以上に硬質クロムメッキで肉盛り、再度、 3番ピンの芯で2番ピンをSTDサイズに仕上げ 研磨加工。仕上がり寸法φ29.990±0.005 摩擦抵抗の軽減として全ヶ所ラッピング仕上げまで

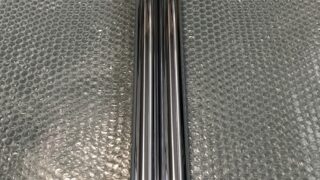

NSR250Rのインナーチューブはトップの 方に三叉が嵌るCクリップ溝があるのでメッキ 厚を考慮し旋盤でCクリップ溝を切り込んでおく。 そしてインナーチューブのトップボルトが嵌る内ネジに研磨用の治具をネジ込み、旋盤にて両センター「面取り」を60度で加工。 その両センターを芯に円筒研削盤にて縦筋摩耗が無くなるまで真円に下研磨加工、また下研磨で削った「-0.6mm」以上に硬質クロムめっきを肉盛り、再度、円筒研削盤で仕上げ研磨を行う。仕上がり寸法φ40.95mm. 最終仕上げは鏡面サイザル仕上げまで

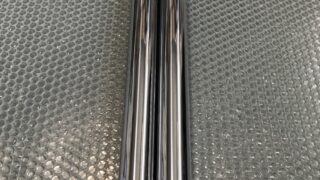

油圧プレス機で曲がりを0.03以内まで 伸ばします。そして旋盤にて両センター加工。 両センターを芯に円筒研削盤にて真円に 下研磨加工、また下研磨で削った「-0.45mm」 以上に硬質クロームメッキを肉盛り、再度、 円筒研削盤にて仕上げ研磨加工。 仕上がり寸法φ35.98mm 完成後の振れ±0 最終仕上げの鏡面仕上げまで行う

油圧プレス機で曲がりを0.05以内まで 伸ばします。そして旋盤にて両センター加工。 両センターを芯に円筒研削盤にて下研磨加工、 また下研磨で削った「-0.3mm.部分的に-1mm」 分以上に硬質クロームメッキを肉盛り、再度、 円筒研削盤にて仕上げ研磨加工。 仕上がり寸法φ32.99mm 完成後の振れ±0 最終仕上げの鏡面仕上げまで行う

リヤサスロッドの両側面に旋盤にて 60度で両センター加工。このセンター加工は、円筒研磨加工時の真円に削る為に必要な作業です。円筒研磨で点錆をフラットになるまで下研磨加工。下研磨で削った分以上にハードクロームメッキで「0.2mm」肉盛り、再度、円筒研磨で規定寸法に研磨を施す。φ11.98mm 最終仕上げばサイザル仕上げまで

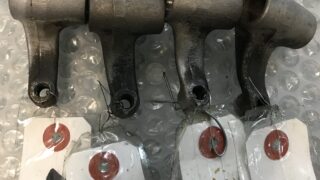

ロッカーアーム、スリッパー面の旧メッキ 層を電気分解によるメッキ剥離。また剥離後は、スリッパー面の表面をバフ研磨で整える。そしてサージェント浴にて「80μ」硬質クロムメッキ肉盛り、仕上げはバフ研摩で仕上げる

リヤサスロッドの両側面に旋盤にて 60度で両センター加工。このセンター加工 は、円筒研磨加工時の必要な作業です。 円筒研磨で点錆をフラットになるまで下研磨 加工。また下研磨で削った「0.4mm」分以上 にハードクロームメッキで肉盛り、再度、 円筒研磨で規定寸法に研磨を施す。 仕上がり寸法φ12.5-0.05 最終仕上げばサイザル仕上げまで

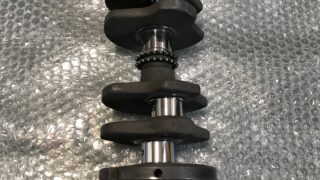

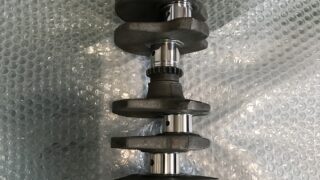

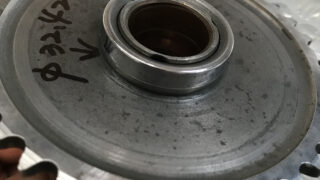

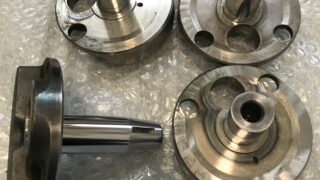

クランク研削盤にてクランクシャフトの 軸受チャッキング、そして2番ピンの芯で 3番ピンを真円に下研磨加工。 下研磨で削った「-0.5mm」分以上に硬質 クロームメッキを肉盛り、再度スタンダード サイズに研磨加工。φ31.990±0.005 硬質クロームメッキを施された表面硬度は、 HV850以上を示す。 仕上げは全ヶ所ラッピング仕上げまで
