船舶用 油圧シリンダーロッド
寸法φ40×620×730L
オイルシールから油漏れによる修理依頼。
船舶用 油圧シリンダーロッド
寸法φ40×620×730L
オイルシールから油漏れによる修理依頼。

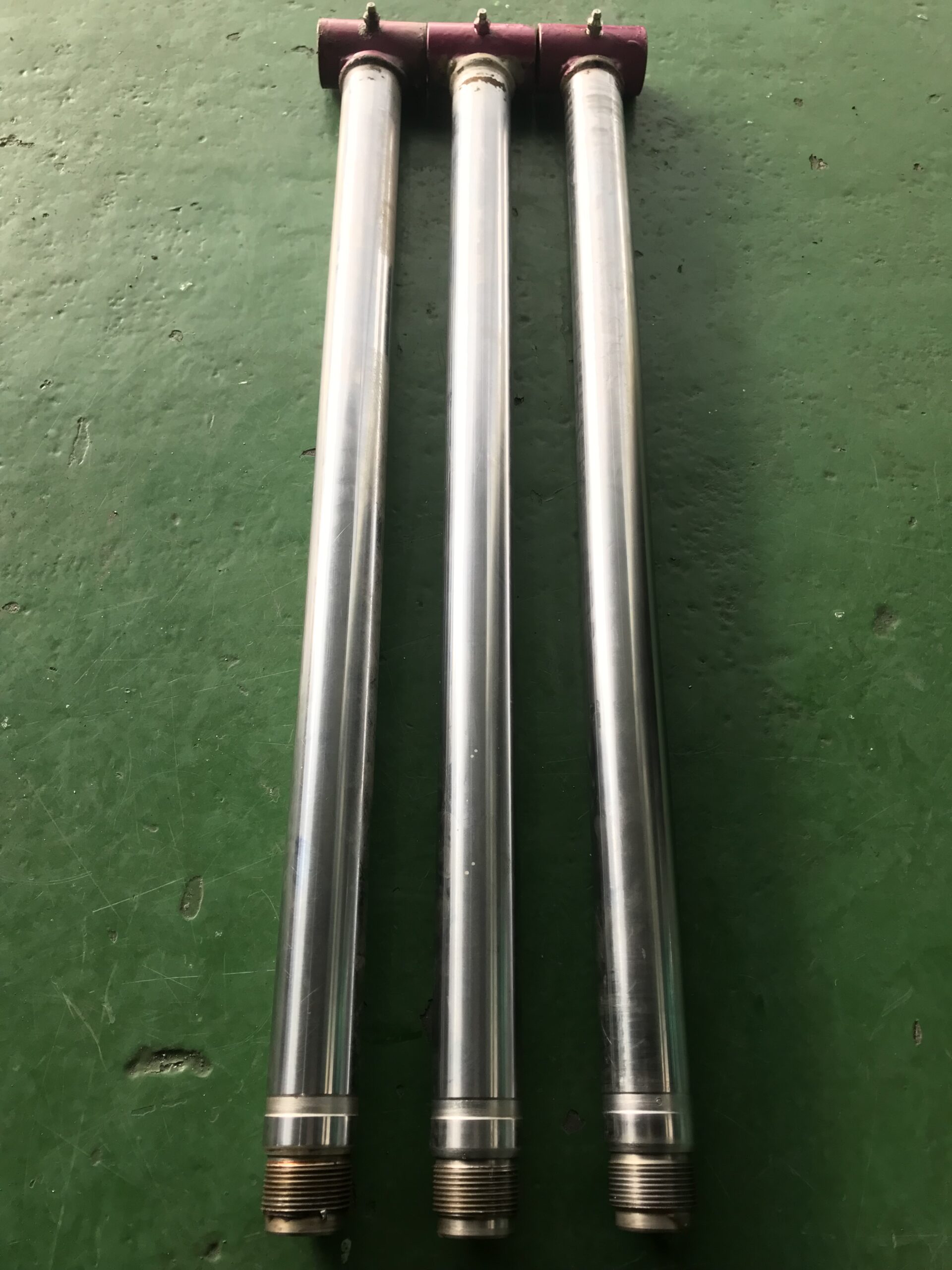

状態

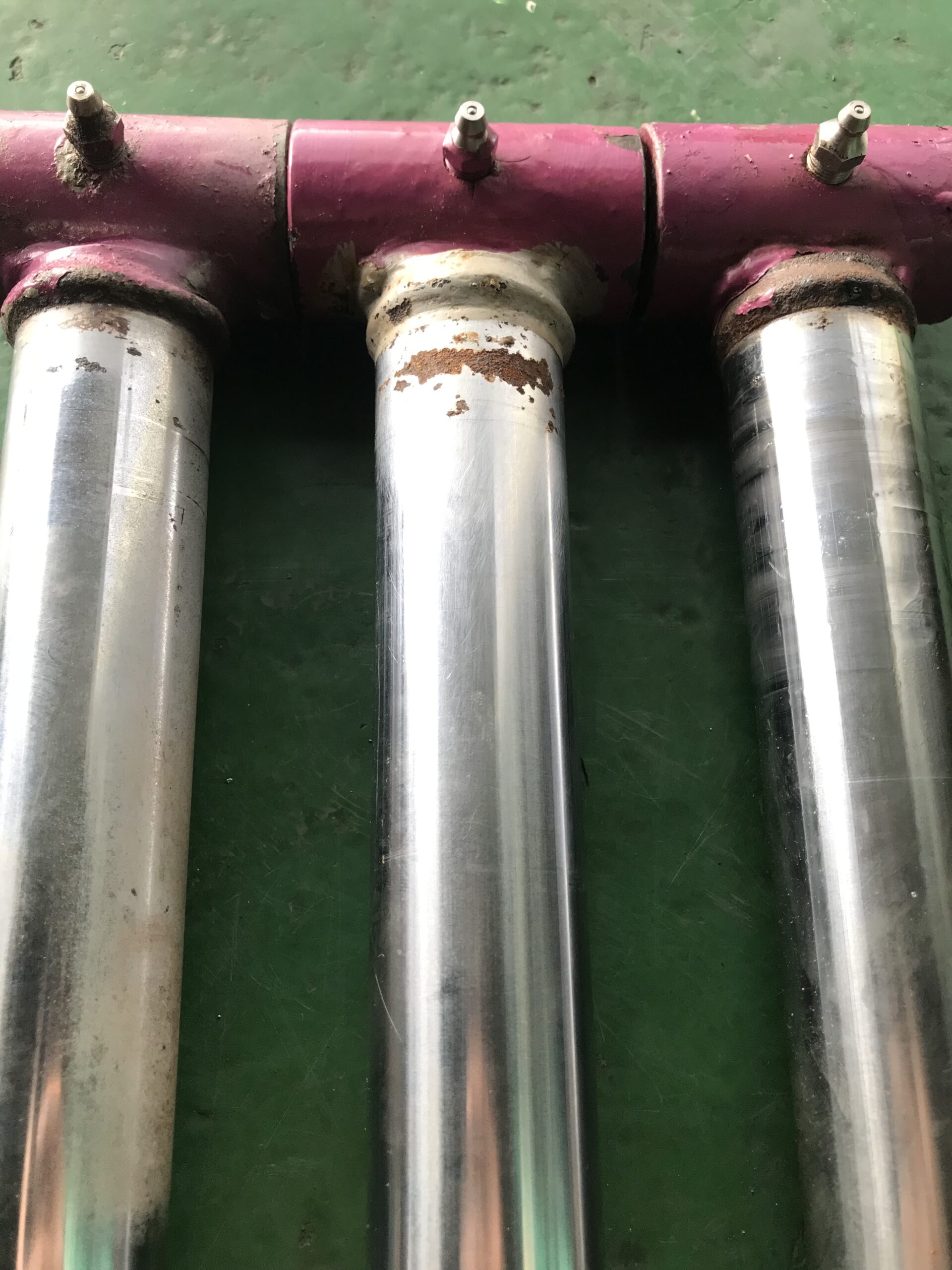

油圧シリンダーロッドのクレビスから50mm
ぐらいの範囲に深い錆あり、そしてオイル
シールストローク面には擦り傷あり。
3本のうち1本は0.2〜0.3mmの振れあり。
対策と方法
ハードクロームめっきと研磨で再生します。
先ず、振れのあるシリンダーロッドを油圧
プレス機で曲がりを伸ばす。
そして、旋盤にてロッドの両側面に60度にて
センター加工。このセンターを芯に円筒研削盤
で錆や傷が無くなるまで下研磨加工、また
下研磨で削った0.85mm分以上にハードクロ
ームめっきを肉盛り、再度、円筒研削盤にて

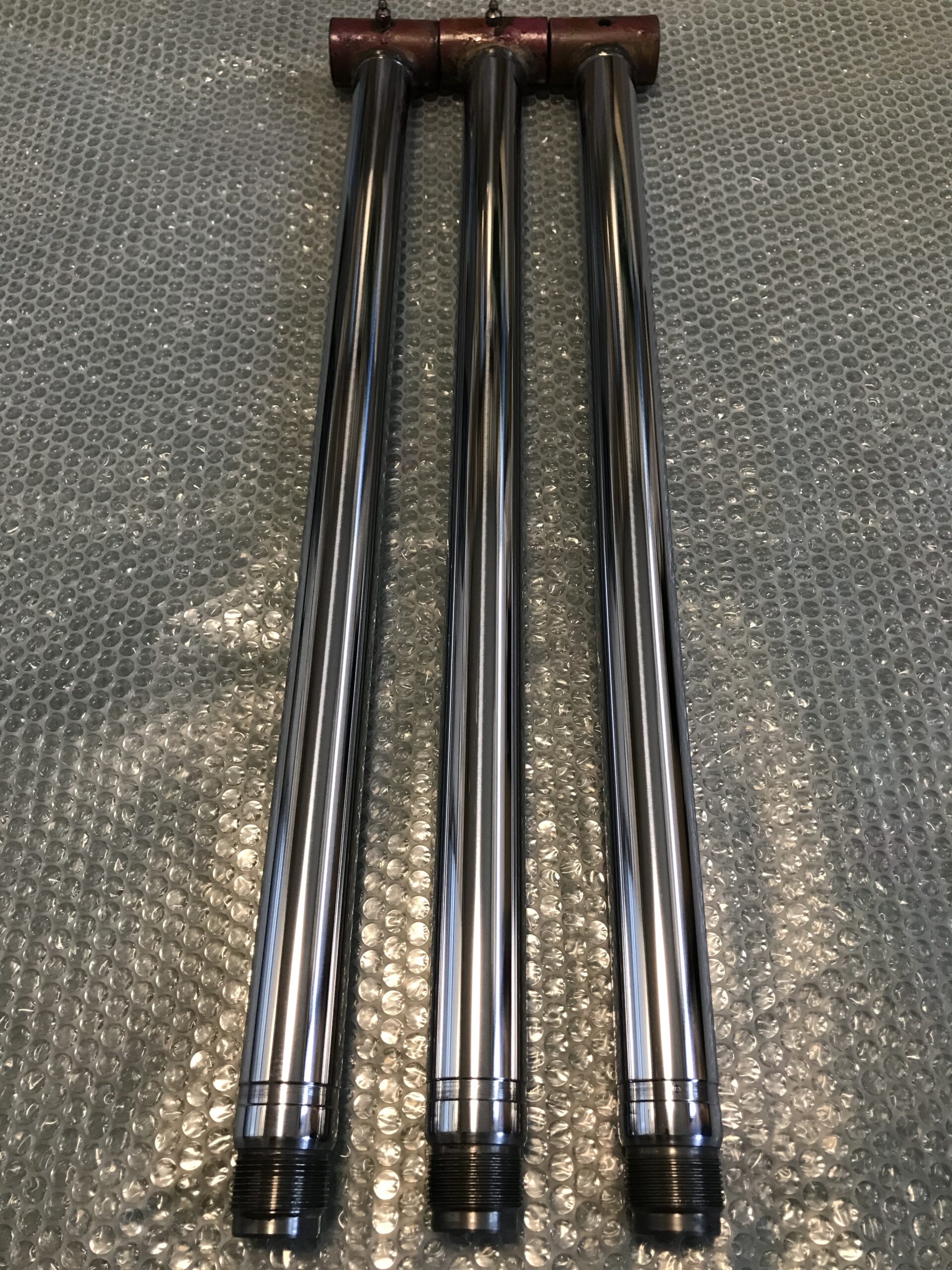

仕上げ研磨を行う。
仕上がり寸法φ40+0.02〜0.05

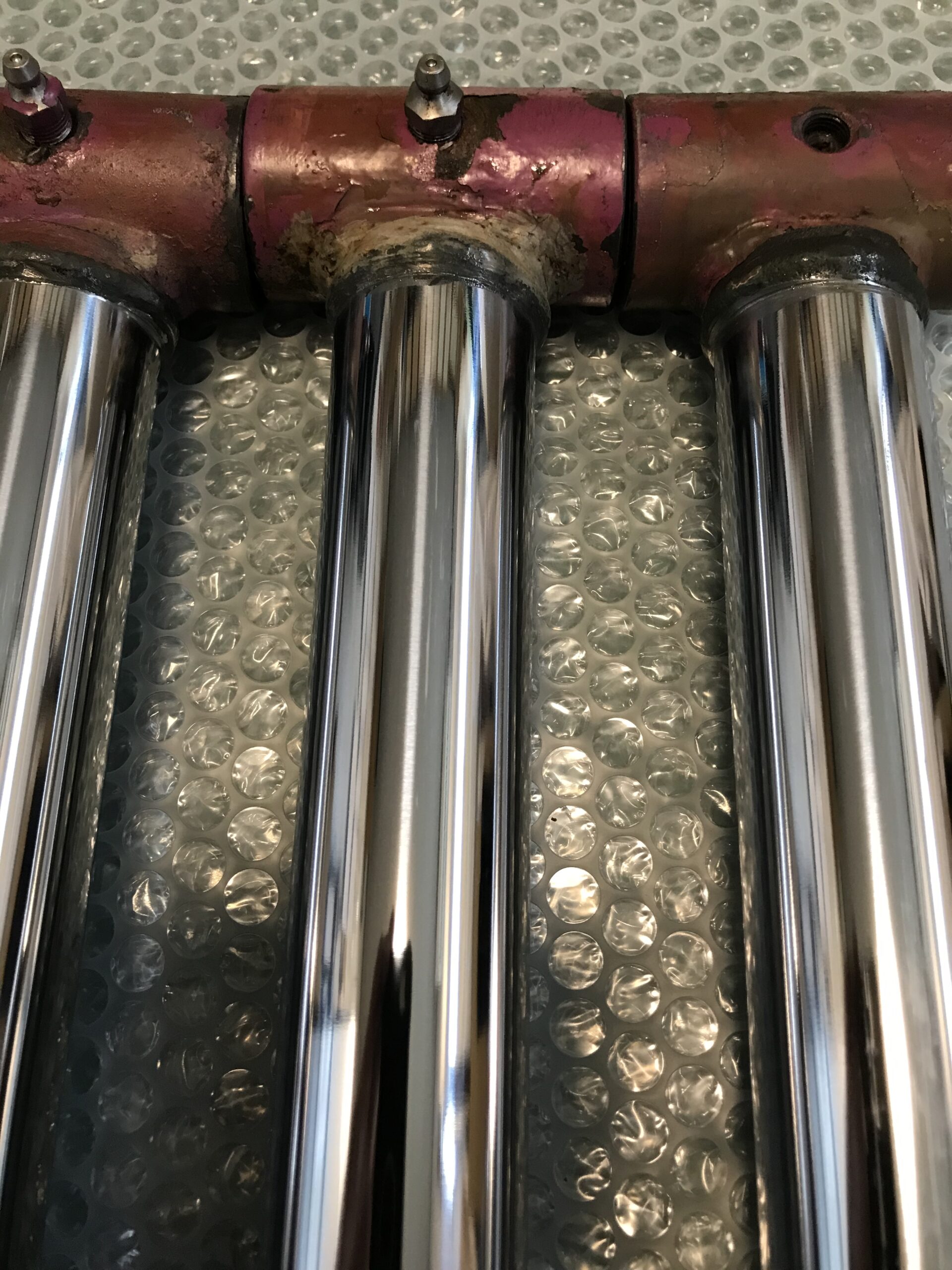

最終仕上げは、鏡面サイザルバフ仕上げ。
施工事例動画は、こちらでご覧いただけます。
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/11/ADAFBCF0-929D-46D1-9B83-1386ED269FB7-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダーロッド メッキ再生 油圧シリンダーロッド メッキ再生](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/11/8E30B4FB-EF6C-45A3-B0A0-EC36D14ADCC6-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/11/6BBBCF3B-1093-443E-BD92-B77EFD62D6F4-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/11/A4EBFC8A-DB1D-43D2-AF30-F98712900A9F-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダーロッド メッキ再生](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/11/8E30B4FB-EF6C-45A3-B0A0-EC36D14ADCC6-scaled.jpeg?resize=1256%2C1675&ssl=1)
