ありがとう。ネット受注♪山口県.
船舶系部品.オーバーホール.
チルドシリンダーロッド.オイルシール.
寸法φ15×140×210L
油漏れメッキ修理依頼。
船舶系部品.オーバーホール.
チルドシリンダーロッド.オイルシール.
寸法φ15×140×210L
油漏れメッキ修理依頼。

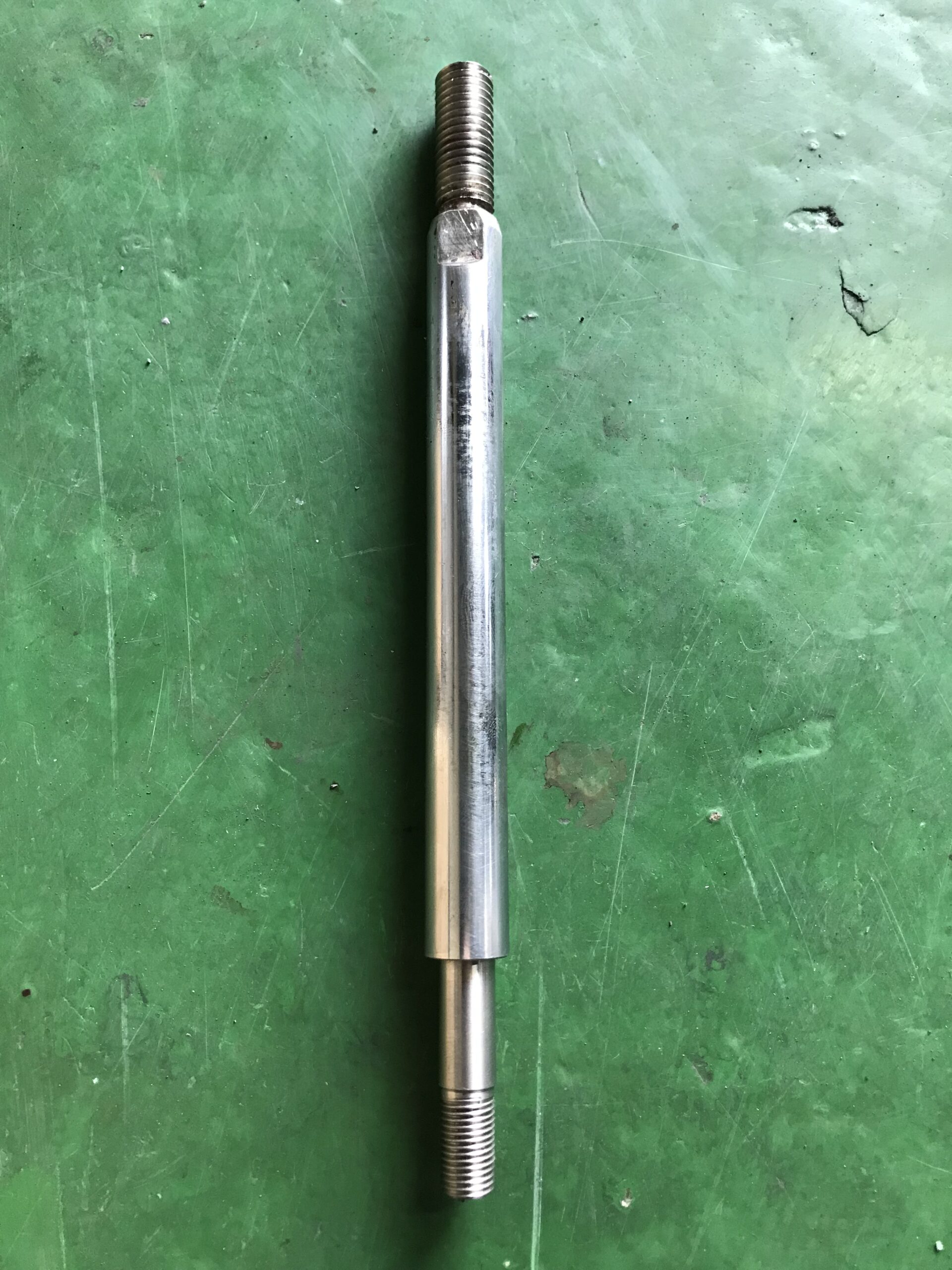

状態

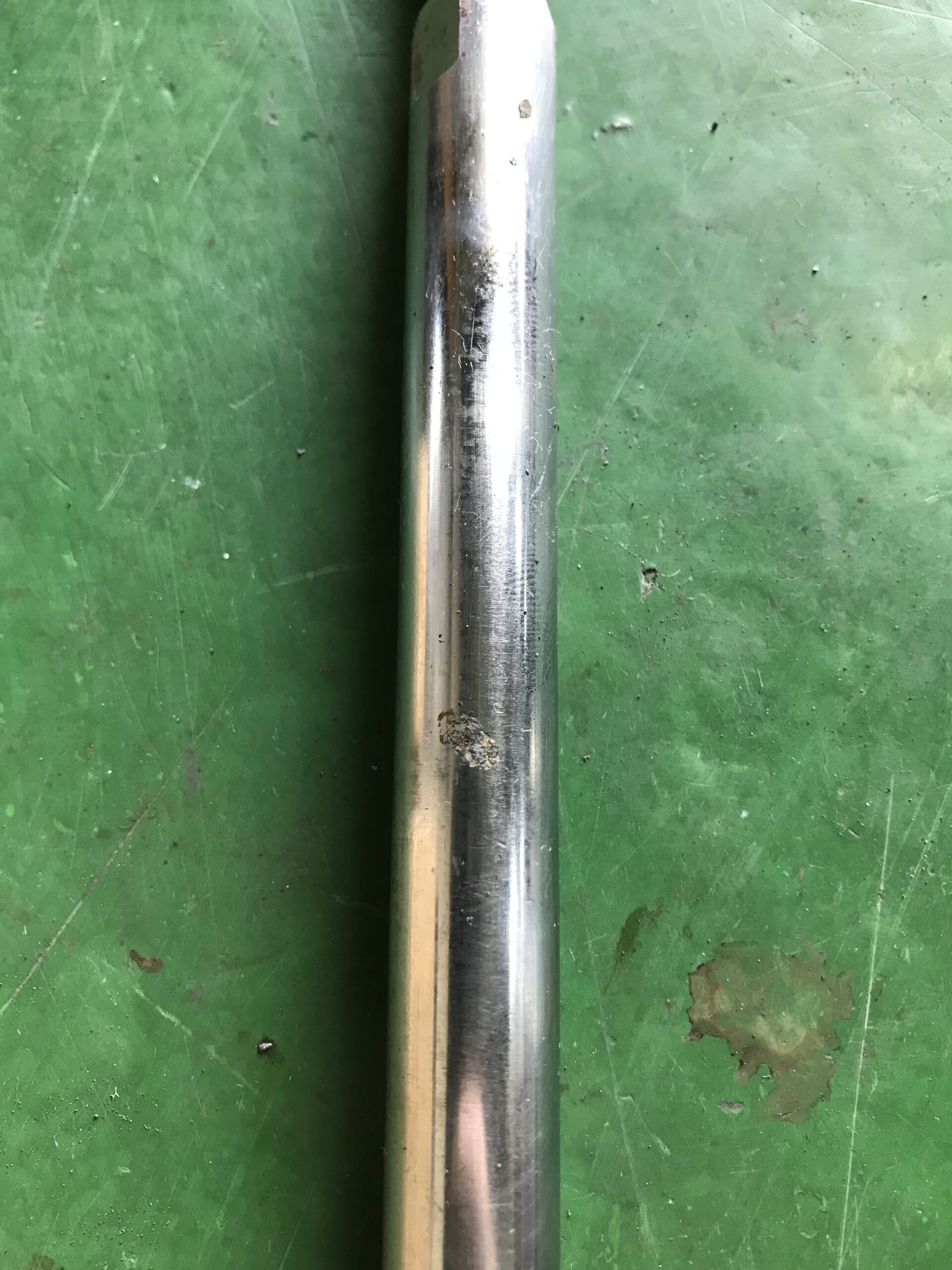

チルドシリンダーロッドの表面に膨れ錆や
小傷が多数ありました。油漏れの原因は、
膨れ錆や小傷だと思われます。
対策と方法
硬質クロームメッキと研磨加工で再生します。
先ず、油圧シリンダーロッドの両側面に研磨
加工用の両センターを旋盤にて加工。
60度で両センター加工後は、円筒研削盤にて
膨れ錆や小傷が無くなるまで真円に下研磨
加工、また下研磨加工で削った「-0.25mm」
以上に硬質クロムメッキを肉盛り、再度、
円筒研削盤で仕上げ研磨を行う。
仕上がり寸法は現寸戻し。
仕上がり寸法φ14.99mm

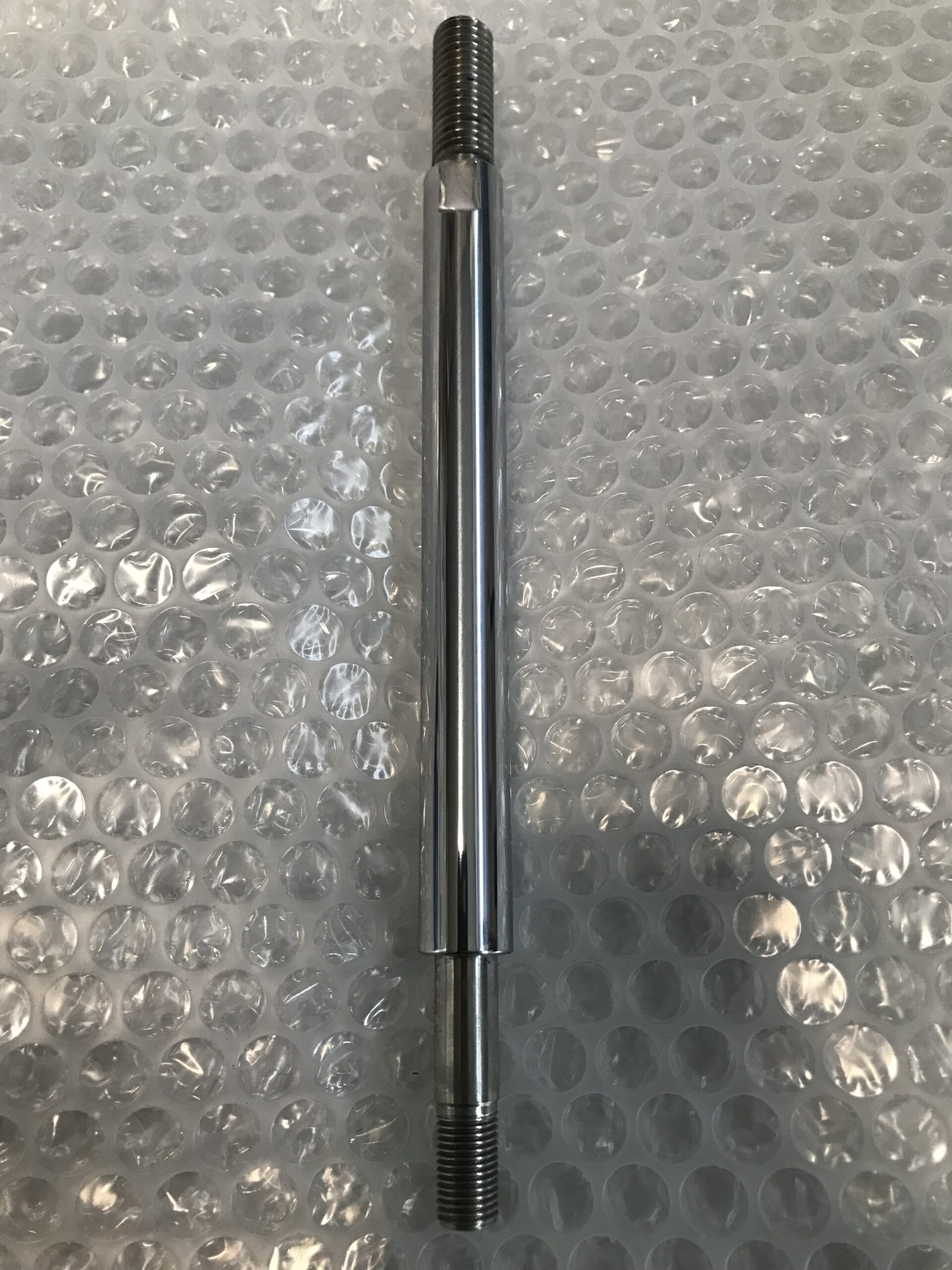

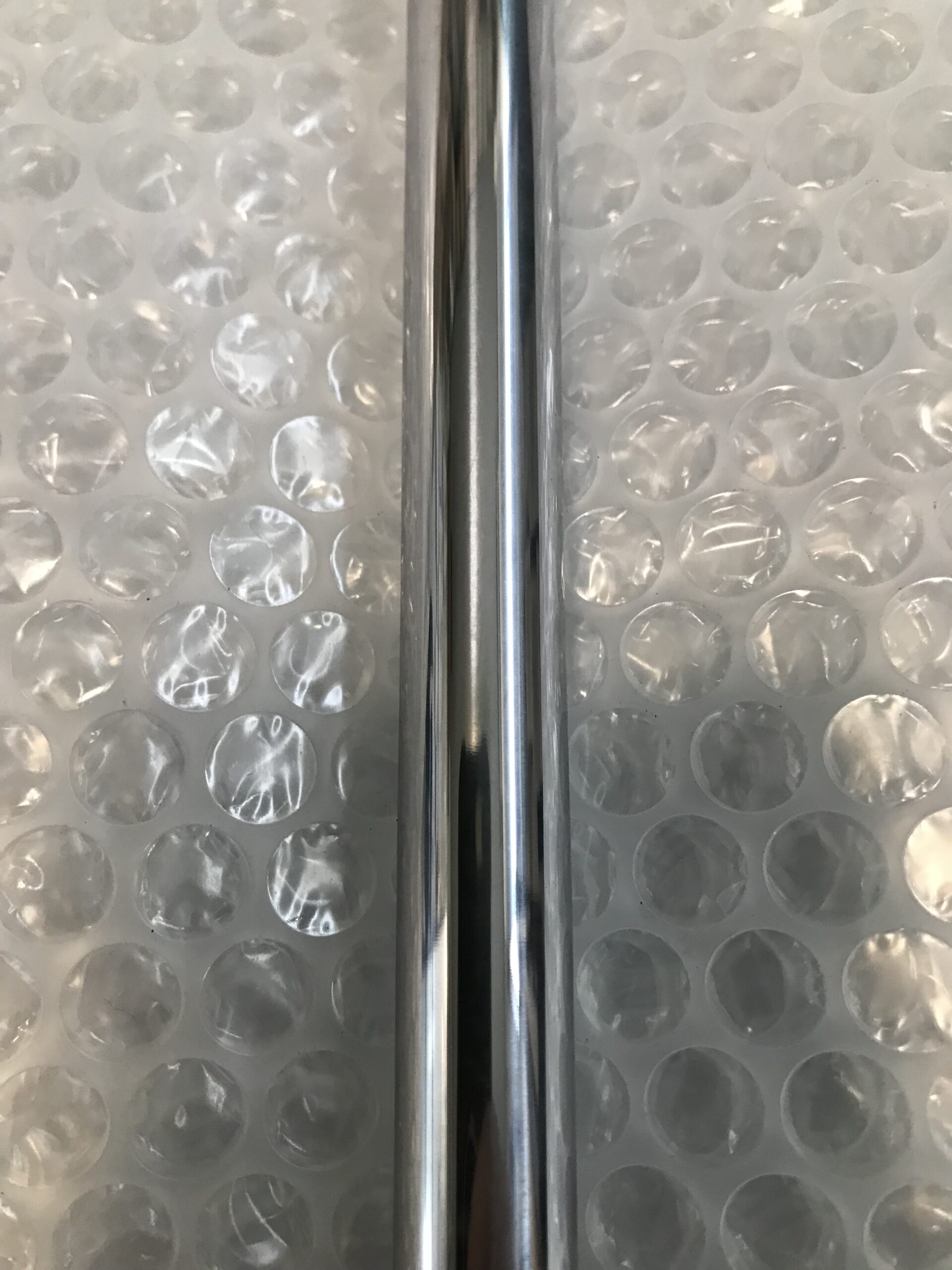

最終仕上げは鏡面仕上げまで行う。
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/08/F60462A8-14C9-4C9E-BF18-2243BE639434-scaled.jpeg?w=1256&ssl=1)
![チルドシリンダーロッド チルドシリンダーロッド](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/08/A3C3B3F6-F916-4ADC-9C65-6AEEAC6DC4A5-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/08/F34242F4-64BA-4F8C-9800-DDC4D8CFD5C0-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/08/562F7FB8-5F9C-4D40-AB15-D5DA961439AE-scaled.jpeg?w=1256&ssl=1)
![チルドシリンダーロッド](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/08/A3C3B3F6-F916-4ADC-9C65-6AEEAC6DC4A5-scaled.jpeg?resize=1256%2C1675&ssl=1)
