【メッキ再生】油圧シリンダーロッドの再生メッキ研磨仕上げ。佐賀県

ありがとう。直接持ち込み、佐賀県。

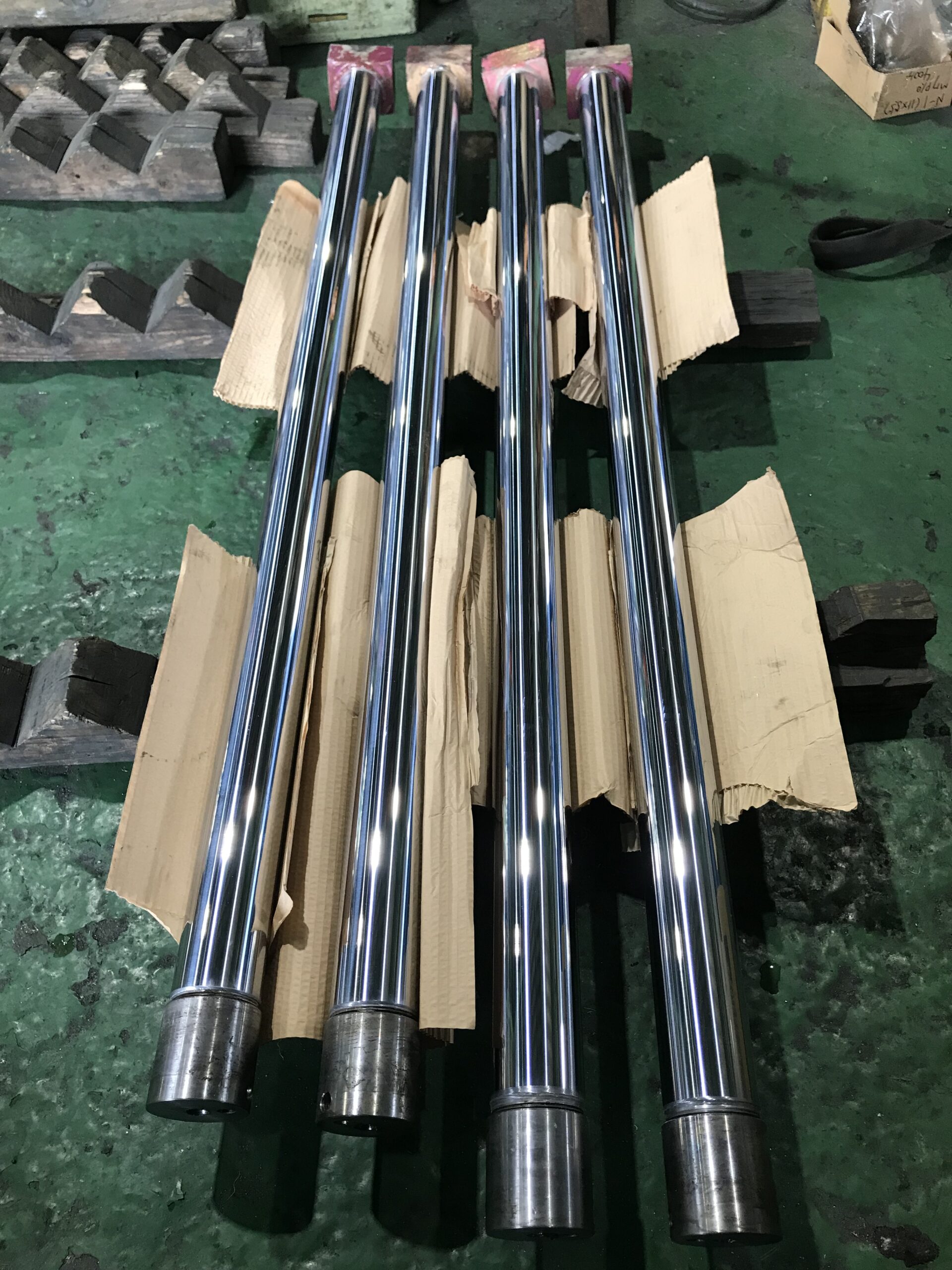

船舶系油圧シリンダーロッド
オーバーホール.
寸法φ56×1170×1270L
寸法φ56×1120×1220L
油漏れによるメッキ修理依頼。

状態
4本中1本に0.4mmの曲がりあり。

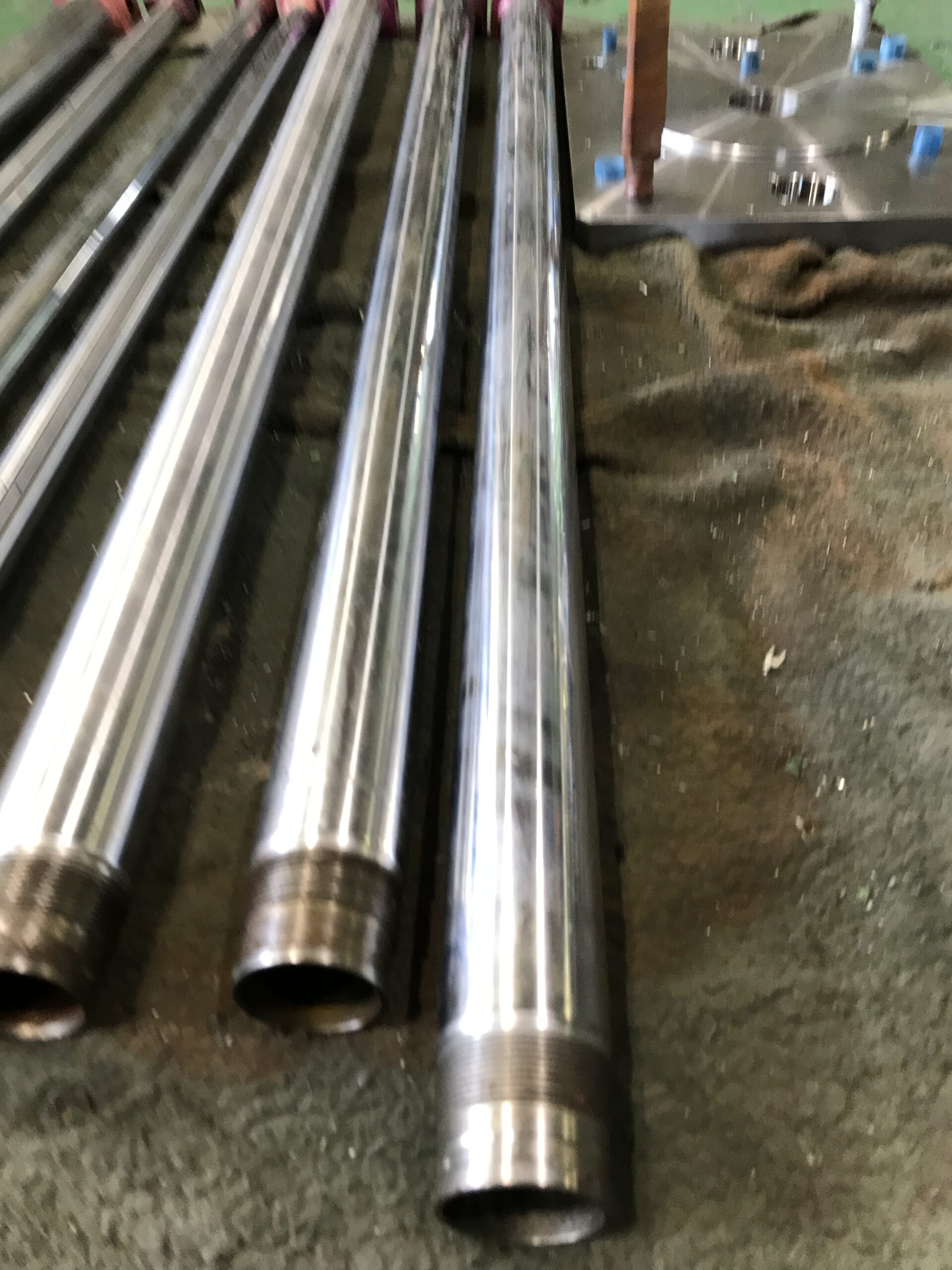

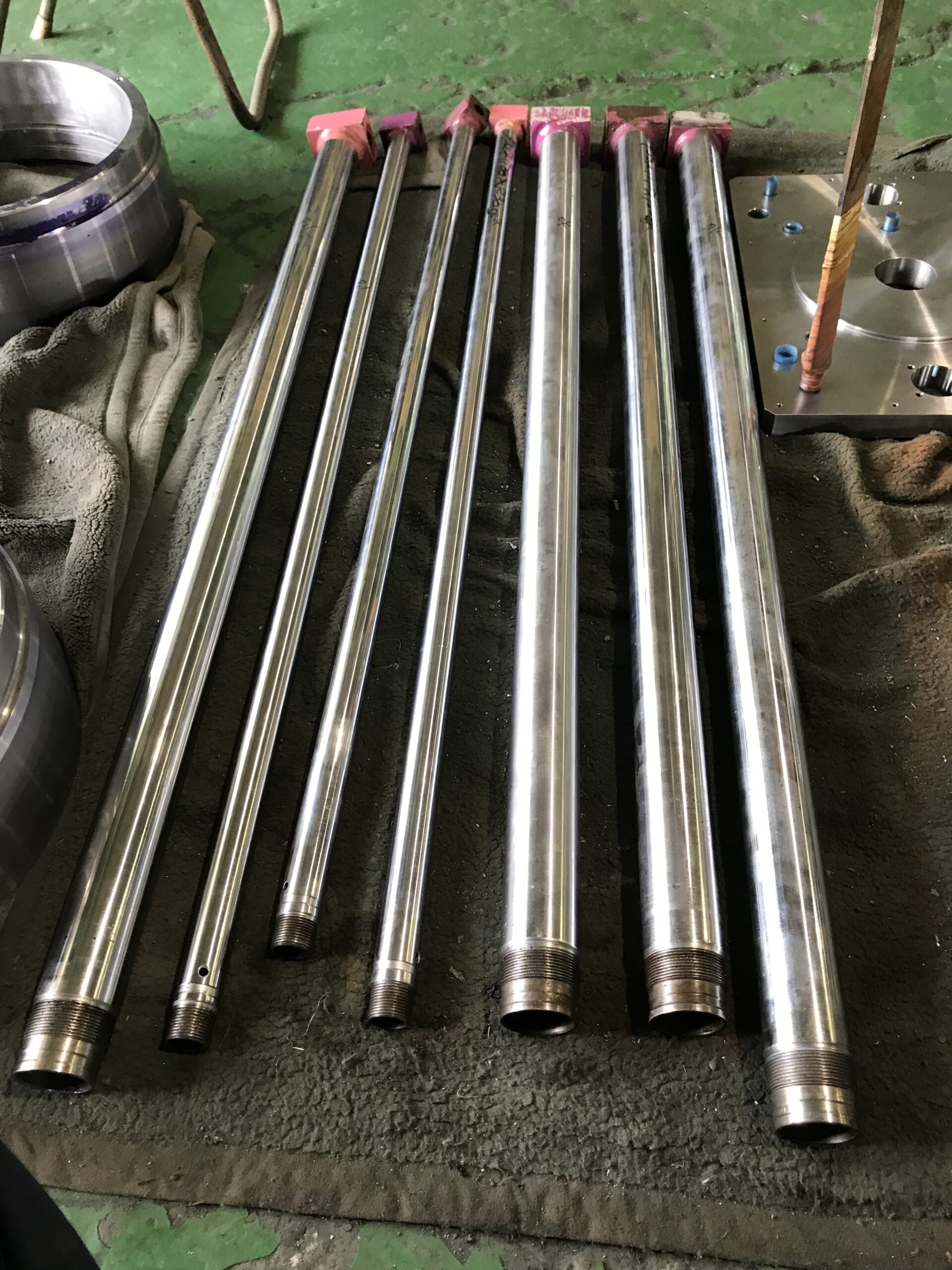

パイプ状の油圧シリンダーロッドの表面には
食い込んだサビが多数確認できました。
油漏れの原因は、食い込んだサビだと思われ
ます。
対策と方法
ハードクロームめっきと研磨で再生します。
先ず、振れのあるシリンダーロッドを油圧
プレス機で曲がりを伸ばす。
そしてパイプ状のロッドの両端に治具を付けて
両側面に60度にてセンター加工。
このセンターを芯に円筒研削盤で食い込んだ
サビが無くなるまで真円に下研磨加工、
また下研磨で削った0.5mm分以上にハードクロ
ームめっきを肉盛り、再度、円筒研削盤にて
仕上げ研磨を行う。
仕上がり寸法φ56ー0.01〜-0.03

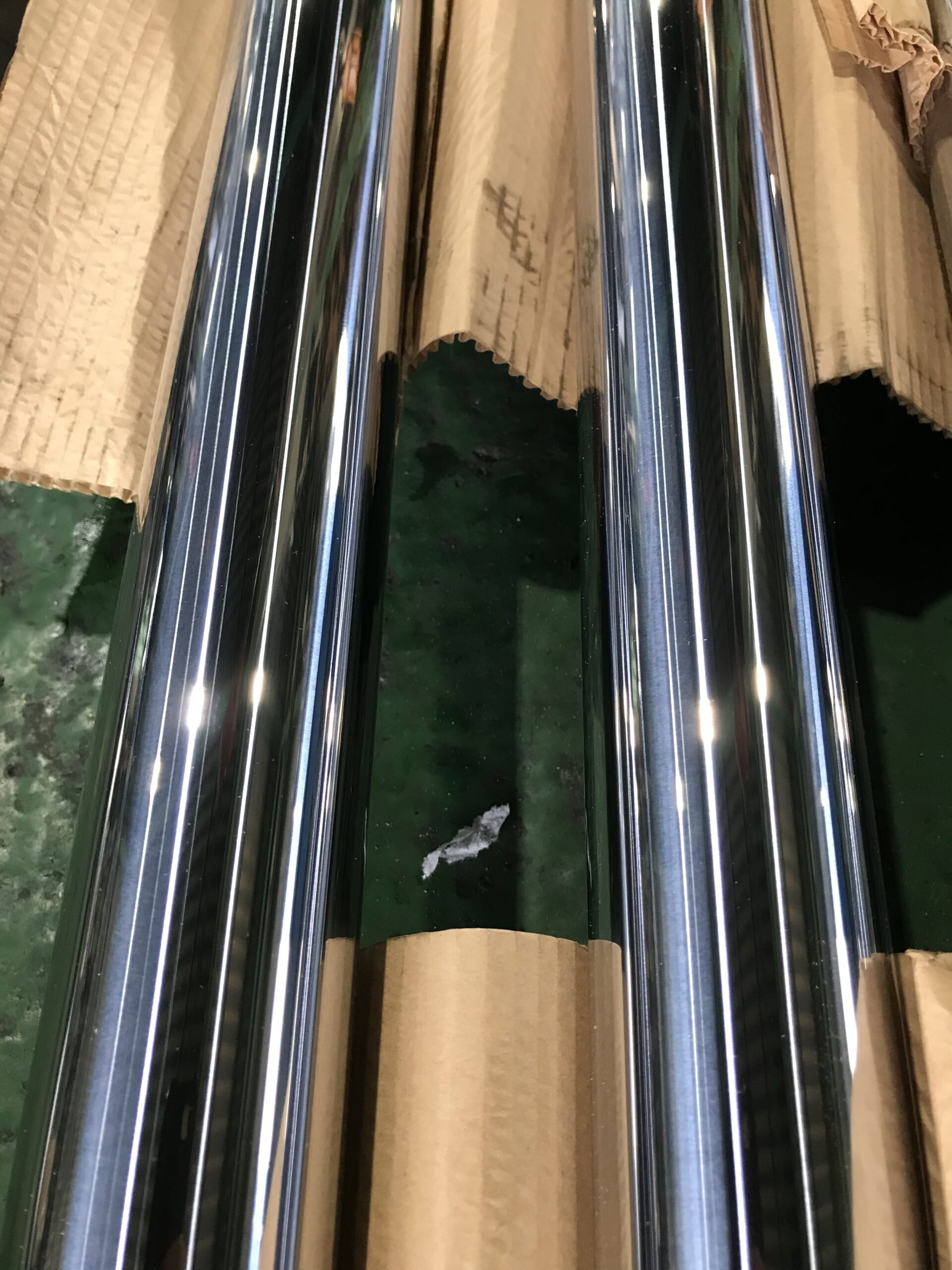

最終仕上げは、鏡面サイザルバフ仕上げ。
