バイクパーツメッキ加工履歴

先ず、カムシャフトの両側面に研磨加工用の センター加工を施します。 そして円筒研削盤で段付き摩耗した軸受部 をアンダーカット、削った「-0.5mm」分 以上に硬質クロムメッキを肉盛り、再度、 円筒研削盤でスタンダードサイズに研磨加工。 仕上がり寸法ベアリング部φ21.99〜98mm 最終仕上げは、全ヶ所ラッピング仕上げ。

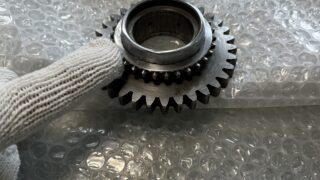

先ず、専用の治具を用いてシールカラーの 外周を下研磨加工。下研磨で削った-0.1 以上に硬質クロムを肉盛り、仕上げ研磨で スタンダードサイズに研磨加工。 仕上がり寸法φ31.97〜96mm 最終仕上げはサイザル仕上げまで。

先ず、パイプシャフトの両側面にセンター 加工、そして両センターを芯に円筒研削 盤にて下研磨加工、下研磨で削った-0.16mm 分以上には、硬質クロームメッキで肉盛り、 再度、円筒研削盤でSTDサイズに仕上げ研磨 を行う。仕上げ寸法φ40f8

先ず、カムシャフトの両側面に研磨加工用の センター加工を施します。 そして円筒研削盤で摩耗したジャーナル部 をアンダーカット、削った「-0.35mm」 分以上に硬質クロムメッキを肉盛り、再度、 円筒研削盤でスタンダードサイズに研磨加工。 仕上がり寸法ベアリング部φ21.99〜98mm 最終仕上げは、全ヶ所ラッピング仕上げ。

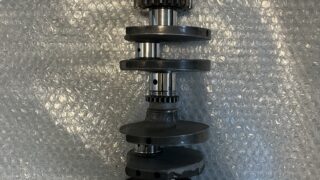

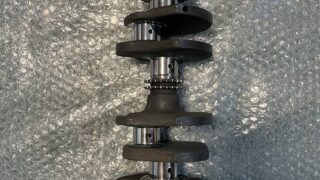

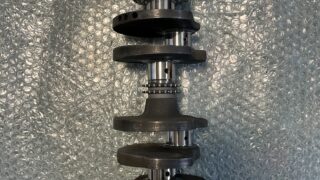

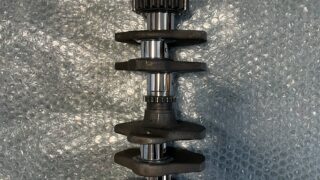

先ず、油圧プレス機で0.05mmの振れを±0.01 まで伸ばす。そして同じ高さの3番目ピンで 芯をだし、そしてその芯で2番ピンをアンダー カット、またアンダーカットで削った 「-0.3mm」分以上に硬質クロームメッキで 肉盛り、再度、3番ピンの芯で2番ピンをSTD サイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 2番ピンが完成すると、今度は2番ピンで芯を だし、そしてその芯で3番ピンをアンダー カット、またアンダーカットで削った 「-0.65mm」分以上に硬質クロームメッキで 肉盛り、再度、2番ピンの芯で3番ピンをSTD サイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げ まで。

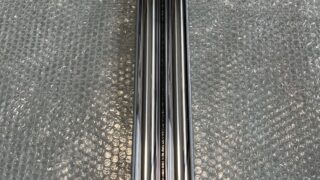

先ず、インナーチューブの側面に両セン ター加工、そして両センターを芯に円筒研削 盤にて下研磨加工、下研磨で削った-0.35mm 分以上には、硬質クロームメッキで肉盛り、 再度、円筒研削盤でSTDサイズに仕上げ研磨 を行う。仕上げ寸法φ37.92〜91mm 最終仕上げのバフ研磨にてオイルシール挿入 口を丸めておく。この作業は重要になる。 シールを組む時に角が立っているとシール が痛むので。

先ず、カムシャフトの両側面に研磨加工用の センター加工を施します。 そして円筒研削盤で摩耗したジャーナル部 をアンダーカット、削った「-0.5〜-1mm」 分以上に硬質クロムメッキを肉盛り、再度、 円筒研削盤でスタンダードサイズに研磨加工。 仕上がり寸法ベアリング部φ21.99〜98mm 最終仕上げは、全ヶ所ラッピング仕上げ。

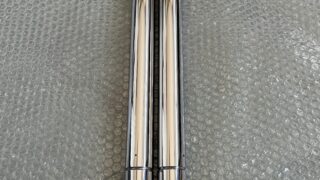

先ず、ロッレット部はブラスト加工。 そしてインナーチューブの側面に両セン ター加工、そして両センターを芯に円筒研削 盤にて下研磨加工、下研磨で削った-0.45mm 分以上には、硬質クロームメッキで肉盛り、 再度、円筒研削盤でSTDサイズに仕上げ研磨 を行う。仕上げ寸法φ38.96〜94mm 最終仕上げのバフ研磨にてオイルシール挿入 口を丸めておく。この作業は重要になる。 シールを組む時に角が立っているとシール が痛むので。

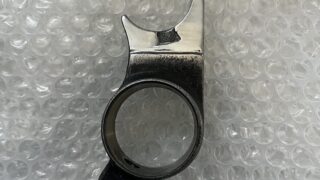

まず、摩耗している低いところに合わせて グラインダー研磨にて高さを合わせる。 削った分は、硬質クロムめっきで「0.2〜 0.5mm」前後肉盛り、再度、バフ研磨にて 規定値に高さをあわせ仕上げる。 厚み5mm -0.03〜-0.06mm

まず、摩耗している低いところに合わせて グラインダー研磨にて高さを合わせる。 削った分は、硬質クロムめっきで「0.15〜 0.6mm」前後肉盛り、再度、バフ研磨にて 規定値に高さをあわせ仕上げる。 厚み5mm -0.03〜-0.06mm
