【再生加工】XS1B インナーチューブの再メッキ研磨仕上げ。滋賀県

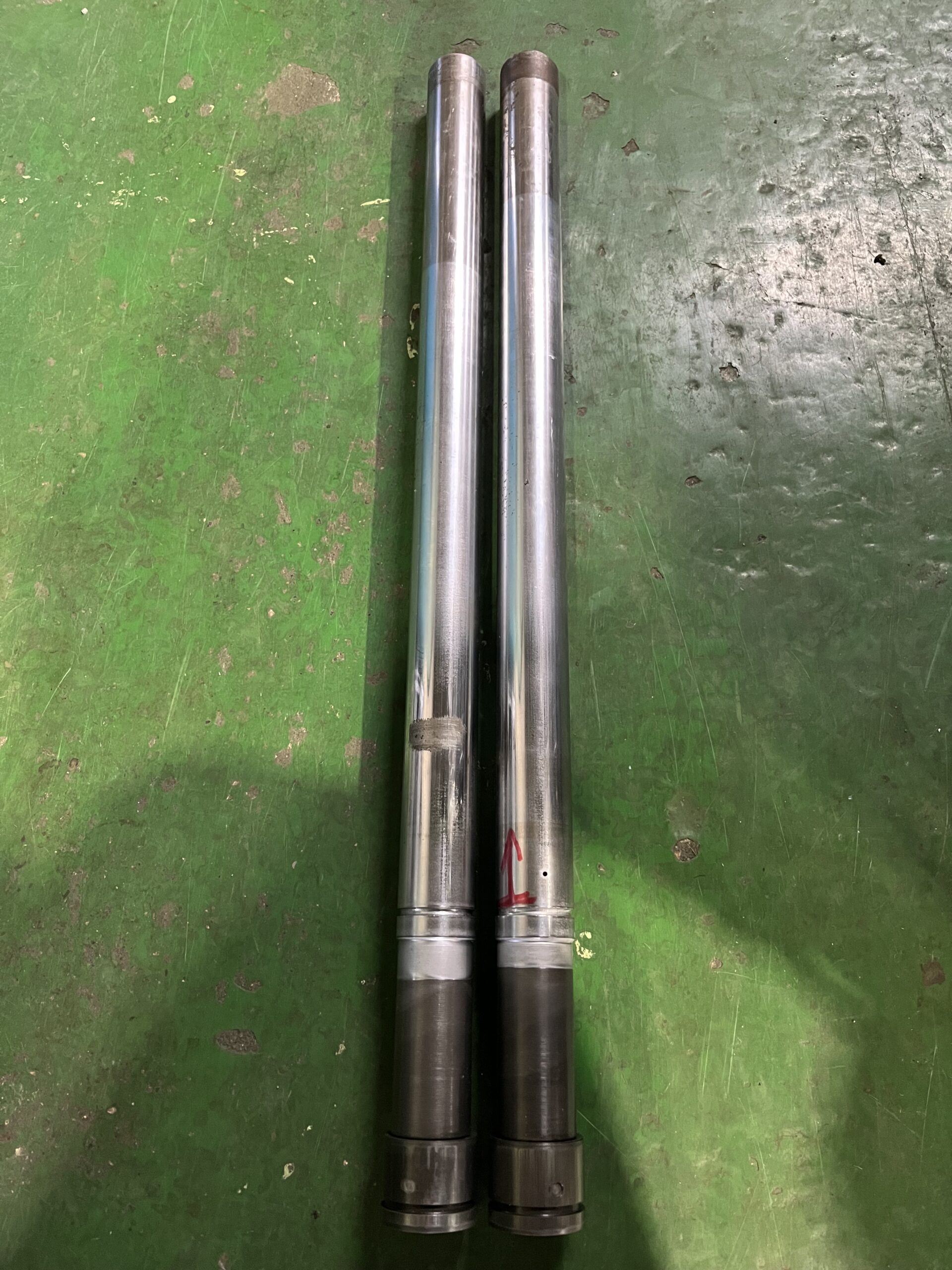

状態
インナーチューブの表面には、摩耗による
メッキ剥がれや点錆が発生していました。
油漏れの原因は、メッキ剥がれや点錆だと
思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、インナーチューブのトップボルトが嵌る
内ネジに治具をネジこみ、そしてインナー
チューブの両側面に旋盤にて60度でセンター
加工。その両センターを芯に円筒研削盤で
表面のサビが無くなるまで下研磨加工、
また下研磨で削った「-0.45mm」分以上に
硬質クロムメッキを肉盛り、再度、円筒研削
盤で仕上げ研磨をおこなう。

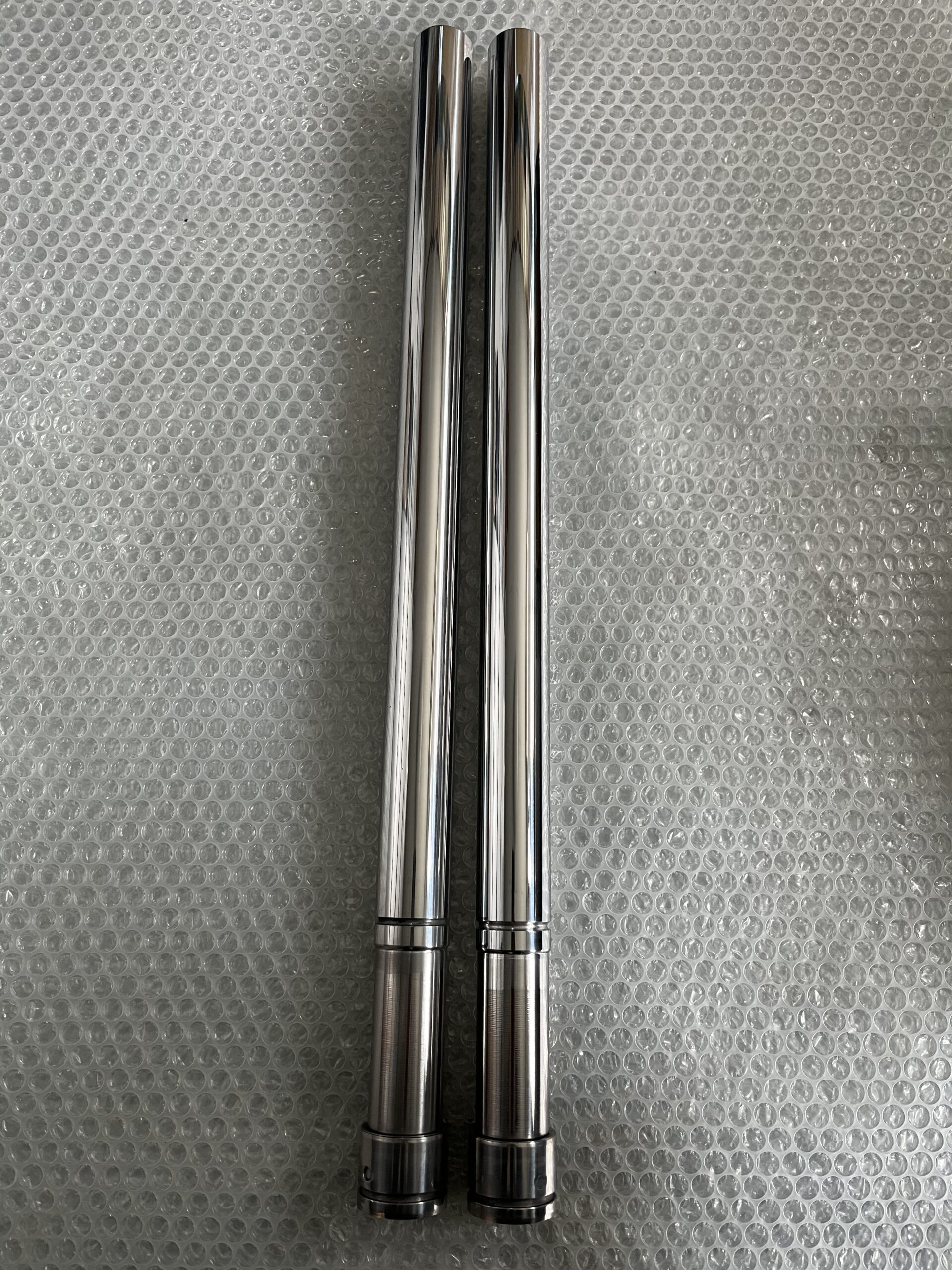

仕上がり寸法φ33.96〜φ33.94mm
最終仕上げは鏡面サイザル仕上げまで。
