ありがとう。ネット受注♪愛知県。
オートバイ部品。HONDA CBX1000.
エンジン. カムシャフト.異音.
ジャーナル部を肉盛り修理依頼。
オートバイ部品。HONDA CBX1000.
エンジン. カムシャフト.異音.
ジャーナル部を肉盛り修理依頼。
状態

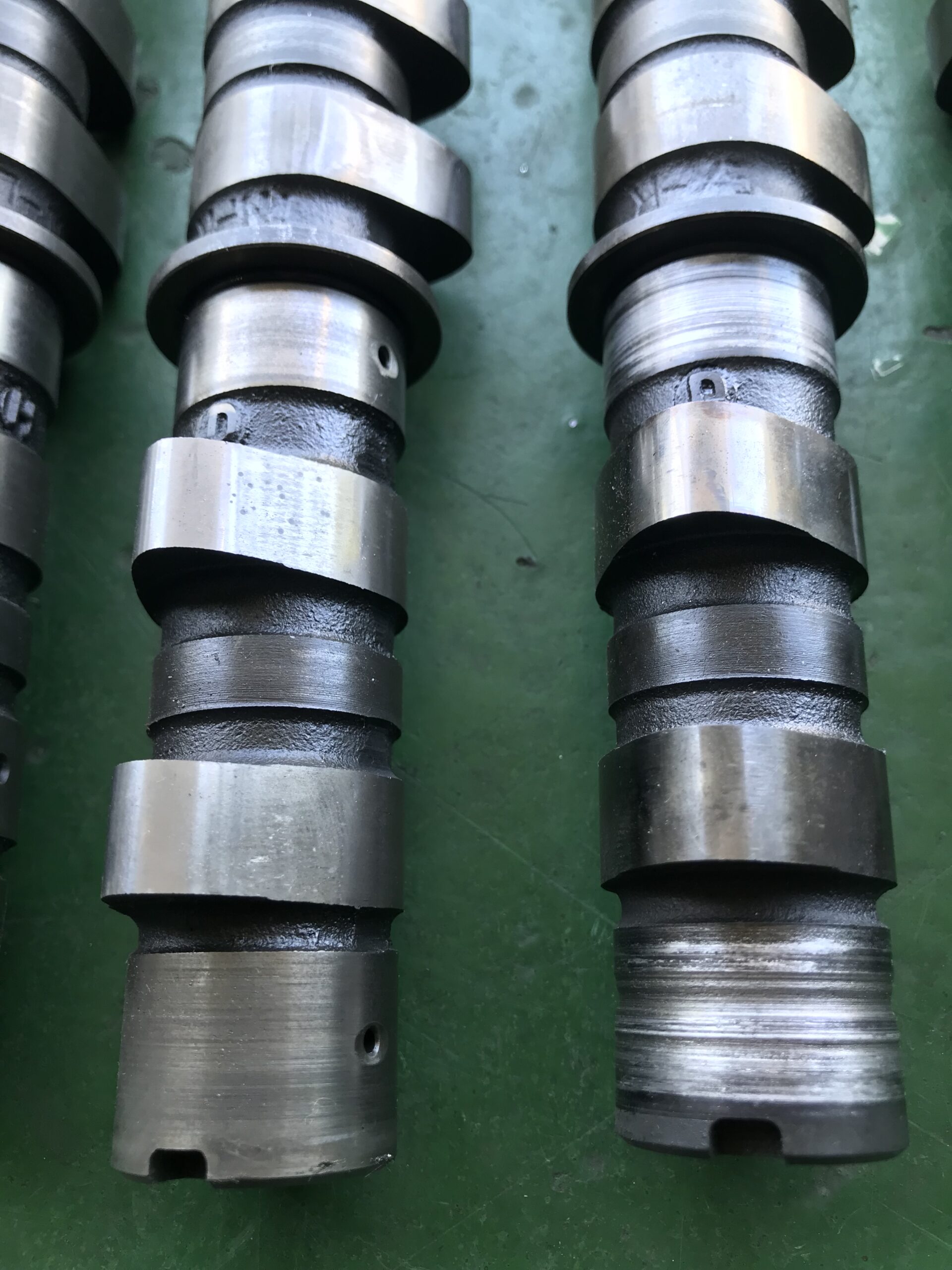

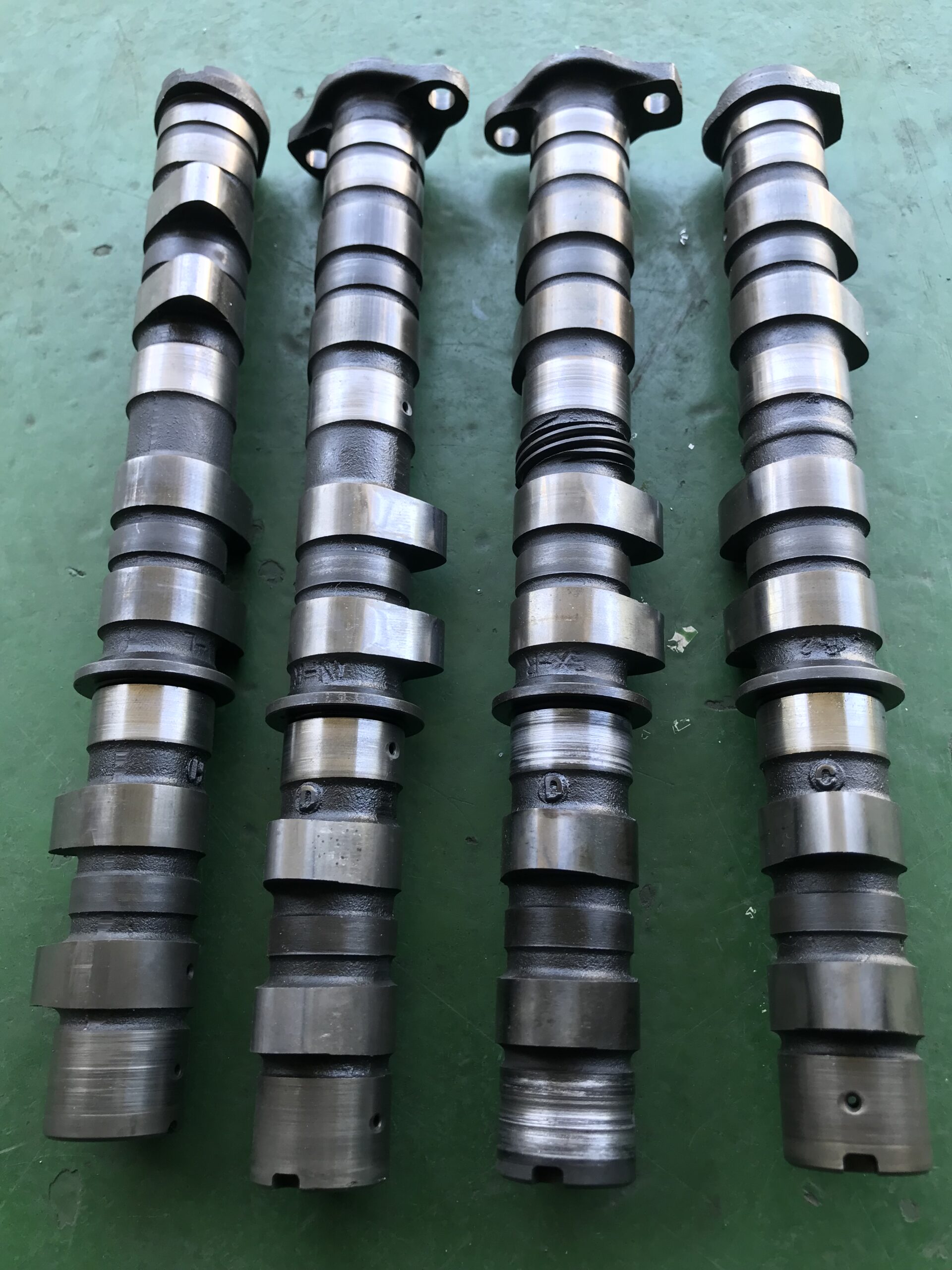

カムシャフトのジャーナル部4ヶ所は、
円周に摩耗痕あり。特に1ヶ所は毟れた
ような摩耗が確認できました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にカムシャフトを乗せ研磨加工用の
センターを両側面に60度にて加工を行う。
次に、そのセンターを利用し円筒研削盤で
摩耗痕が無くなるまで下研磨加工、また下研磨
で削った「-0.25mm 1ヶ所のみ-1.25mm」分以上に硬質
クロムメッキを肉盛り、再度、円筒研削盤にて
スタンダードサイズに仕上げ研磨を行う。
仕上がり寸法φ27.99〜98mm

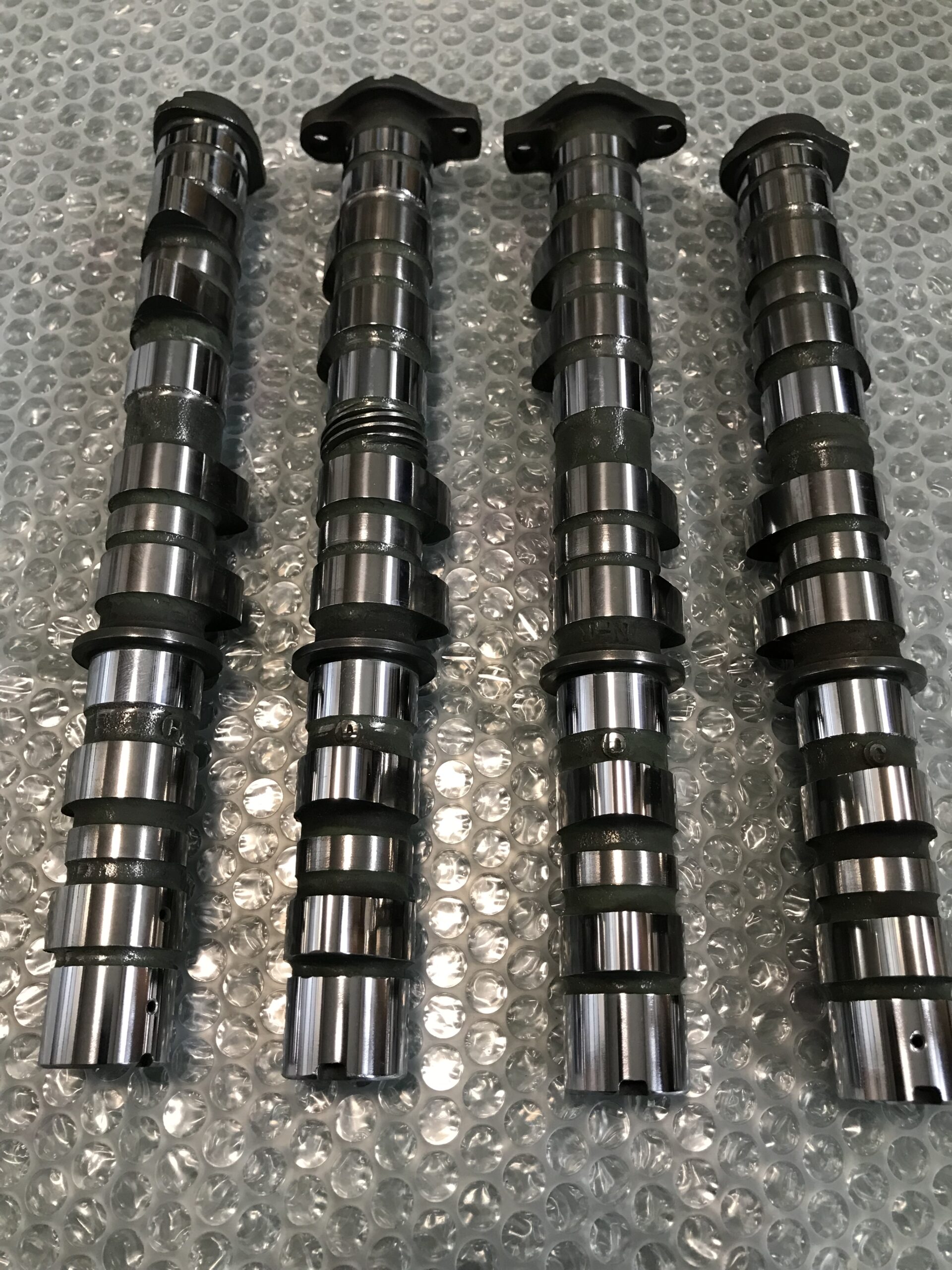

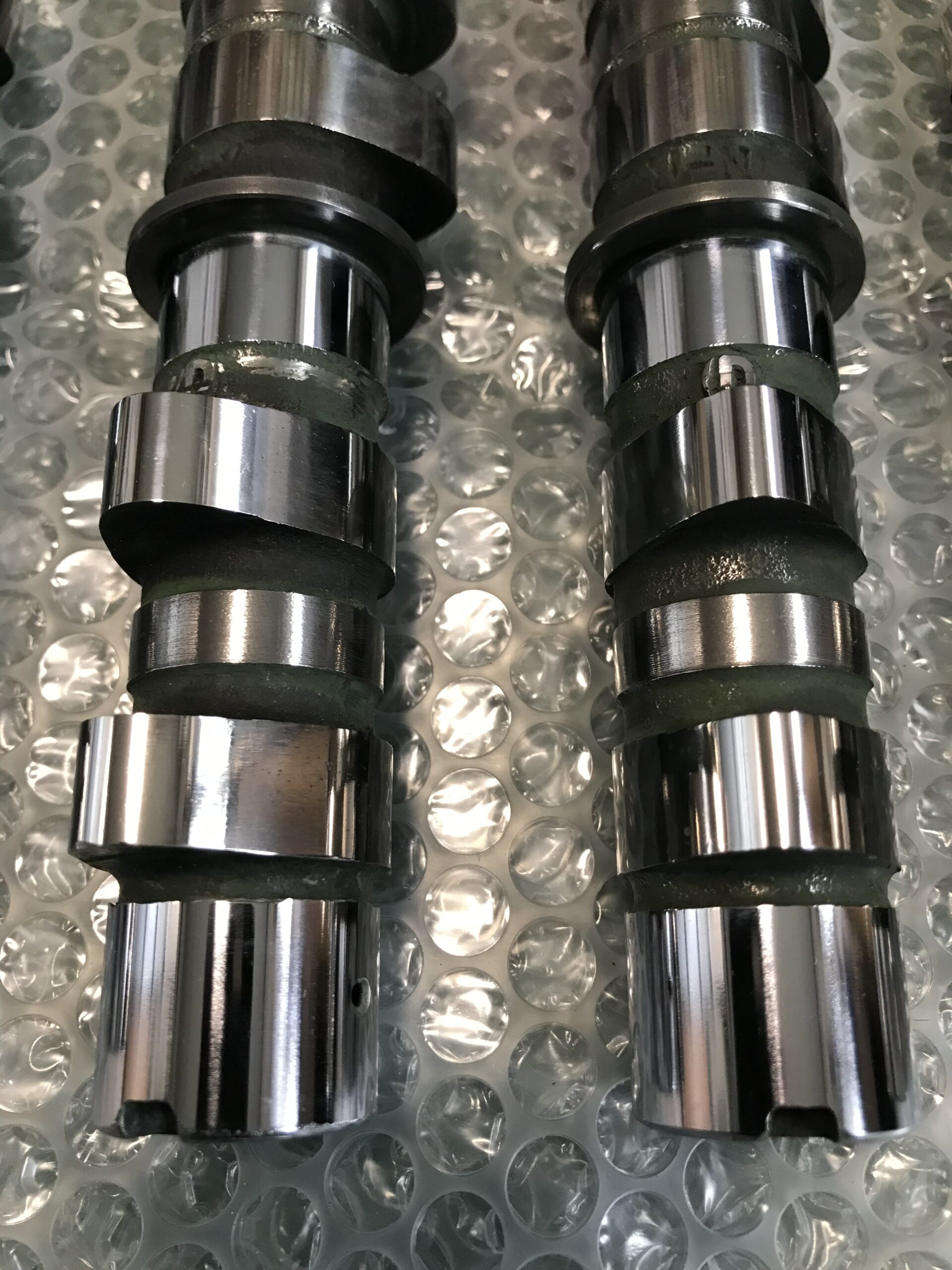

最終仕上げは、カム山ジャーナル全箇所ラッピ
ング仕上げ。
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/10/01982246-C564-456E-939D-51027693C216-scaled.jpeg?w=1256&ssl=1)
![CBX1000 カムシャフト CBX1000 カムシャフト](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/10/94E96753-3A3A-49DA-8449-F5A50B7A6E4E-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/10/BBFB6DDE-D1E9-4E6D-8BD1-114F80F00980-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/10/F50159F5-2542-45BC-88DD-B5E5F64C8781-scaled.jpeg?w=1256&ssl=1)
![CBX1000 カムシャフト](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/10/94E96753-3A3A-49DA-8449-F5A50B7A6E4E-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
