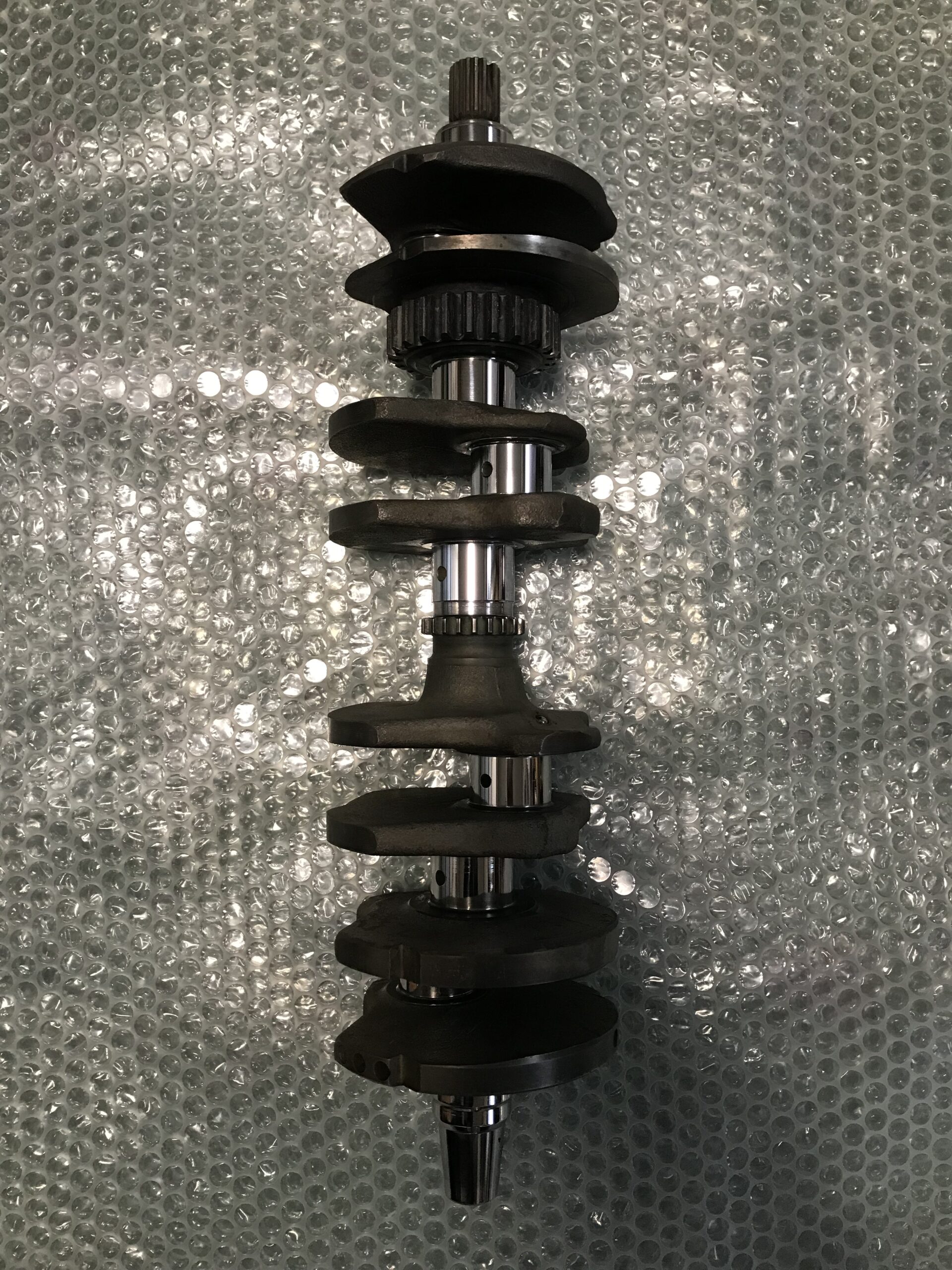

【硬質クロム肉盛り研磨】CBX400F クランクシャフト3番ジャーナル3番ピンを硬質クロム肉盛り研磨仕上げ。栃木県

ありがとう。ネット受注♪栃木県.
オートバイ部品。HONDA CBX400F.
エンジン　異音　オーバーホール　整備.
クランクシャフトジャーナル　ピン.
摩耗部肉盛り修理御依頼。

状態

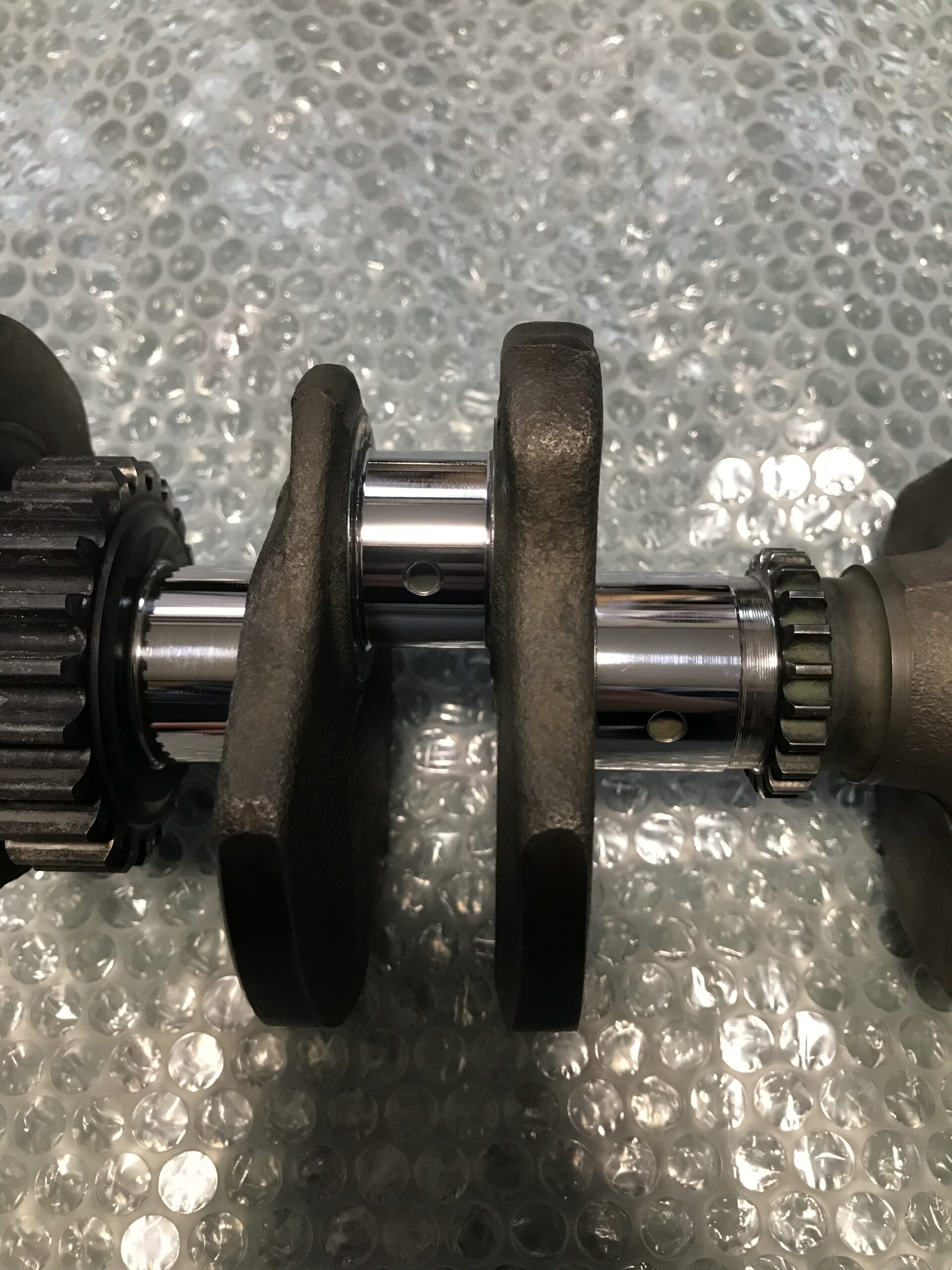

クランクシャフトの3番ジャーナルは、
-0.05〜0.1mmの偏摩耗が確認できました。
3番ピンは-1mm以上の偏摩耗による
楕円が確認できました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
まず、3番ジャーナルを円筒研削盤で摩耗が
無くなるまで下研磨加工。
また下研磨で削った「-0.3mm」分以上に
硬質クロムメッキ肉盛り、再度、円筒研削盤
で仕上げ研磨を行う。
仕上がり寸法ジャーナルφ32±0

そしてクランク研削盤にてクランクシャフト
の軸受チャッキング、そして2番ピンの芯で
3番ピンを真円に下研磨加工。
下研磨で削った「-1.5mm」分以上に硬質
クロームメッキを肉盛り、再度スタンダード
サイズに研磨加工。φ29.995±0.005
硬質クロームメッキを施された表面硬度は、
HV850以上を示す。
仕上げは全ヶ所ラッピング仕上げまで。
