【再生加工】CB750KO インナーチューブのメッキ再生研磨仕上げ。静岡県

ありがとう。ネット受注♪静岡県.
オートバイ部品. HONDA CB750KO.
フロントフォーク インナーチューブ.
寸法φ35×500×585L
油漏れメッキ修理御依頼。

状態

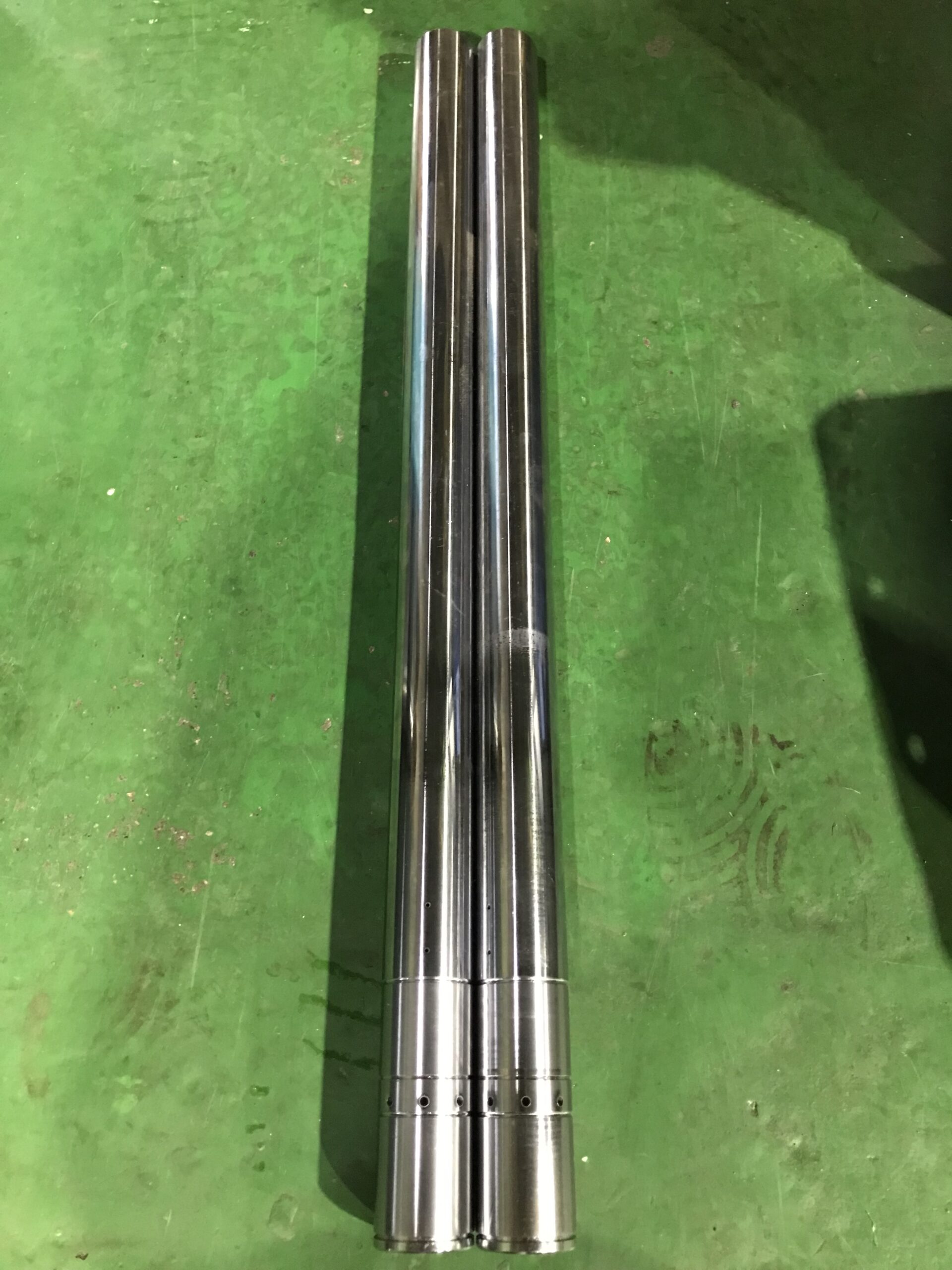

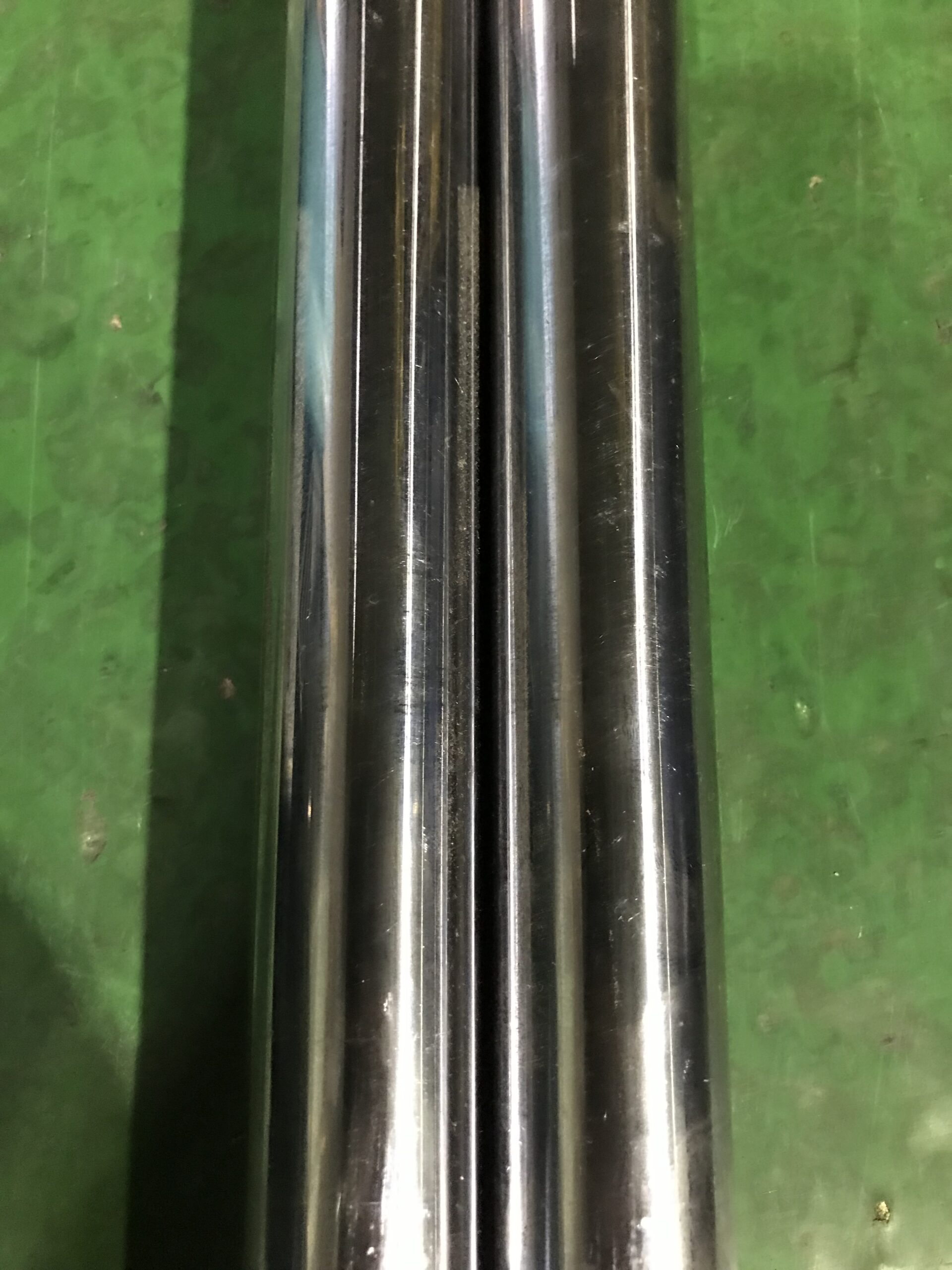

インナーチューブの表面には、小傷が
至る所に確認できました。
油漏れ原因は、小傷がオイルシールを
傷めたものだと思われます。
対策方法
硬質クロムメッキと研磨加工で再生します。
まず、インナーチューブのトップボルトが嵌る
内ネジに研磨用の治具をネジ込み、旋盤にて
両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にて小傷が
無くなるまで真円に下研磨加工、また下研磨
で削った-0.4mm以上に硬質クロムめっきを
肉盛り、再度、円筒研削盤で仕上げ研磨を行う。
仕上がり寸法φ34.95mm

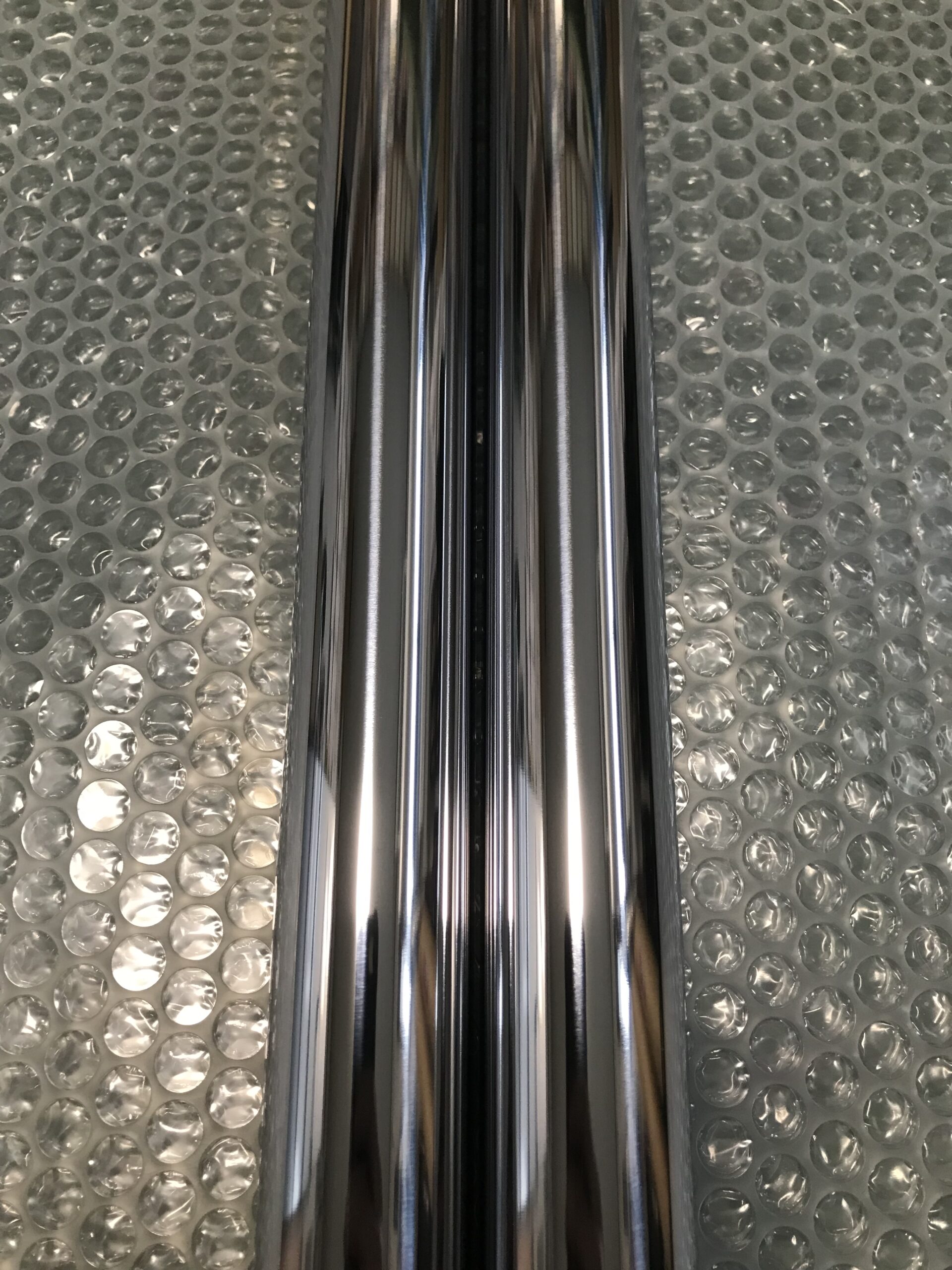

最終仕上げは鏡面サイザル仕上げまで。

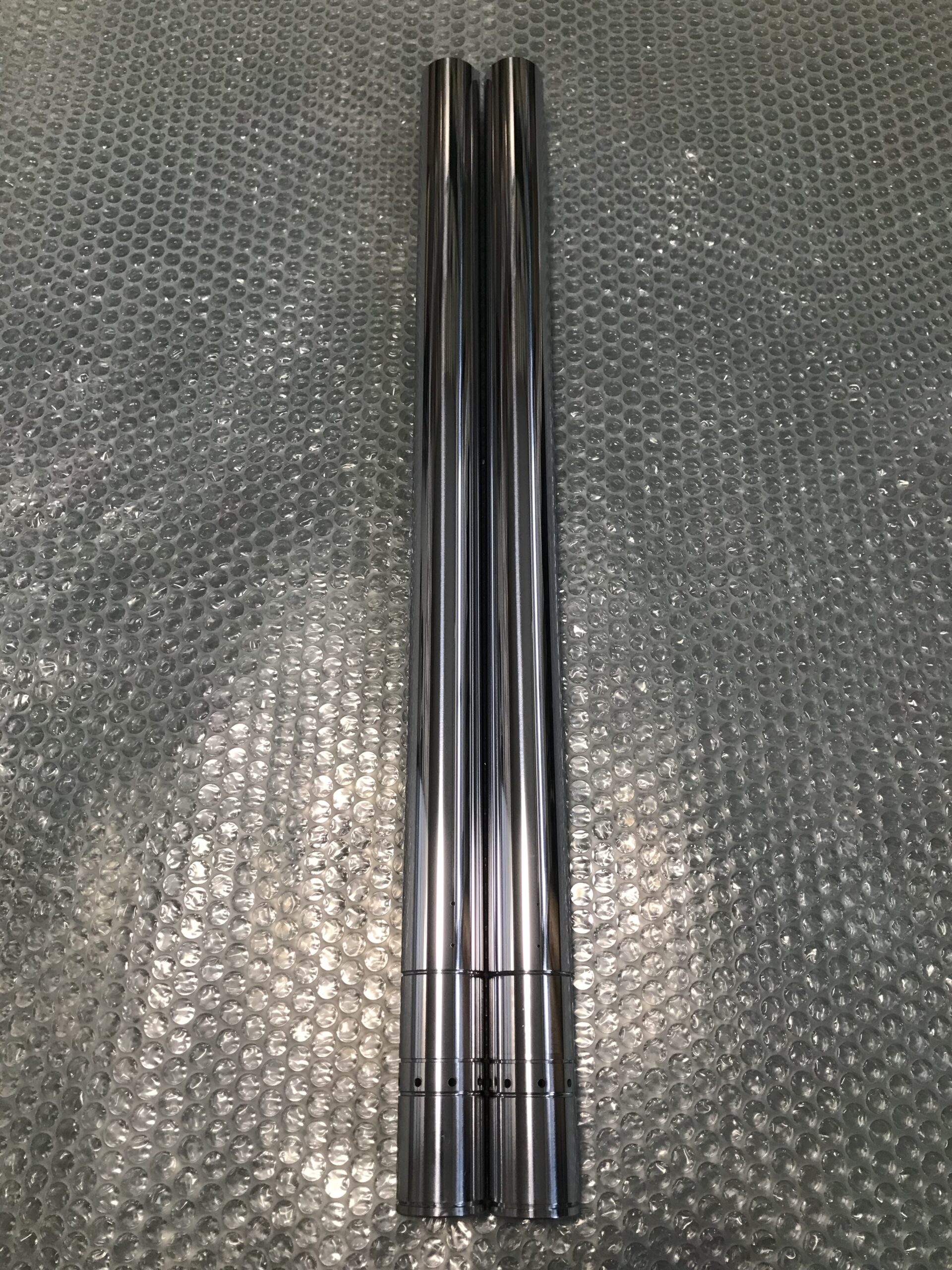

インナーチューブ
インナーチューブ
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
