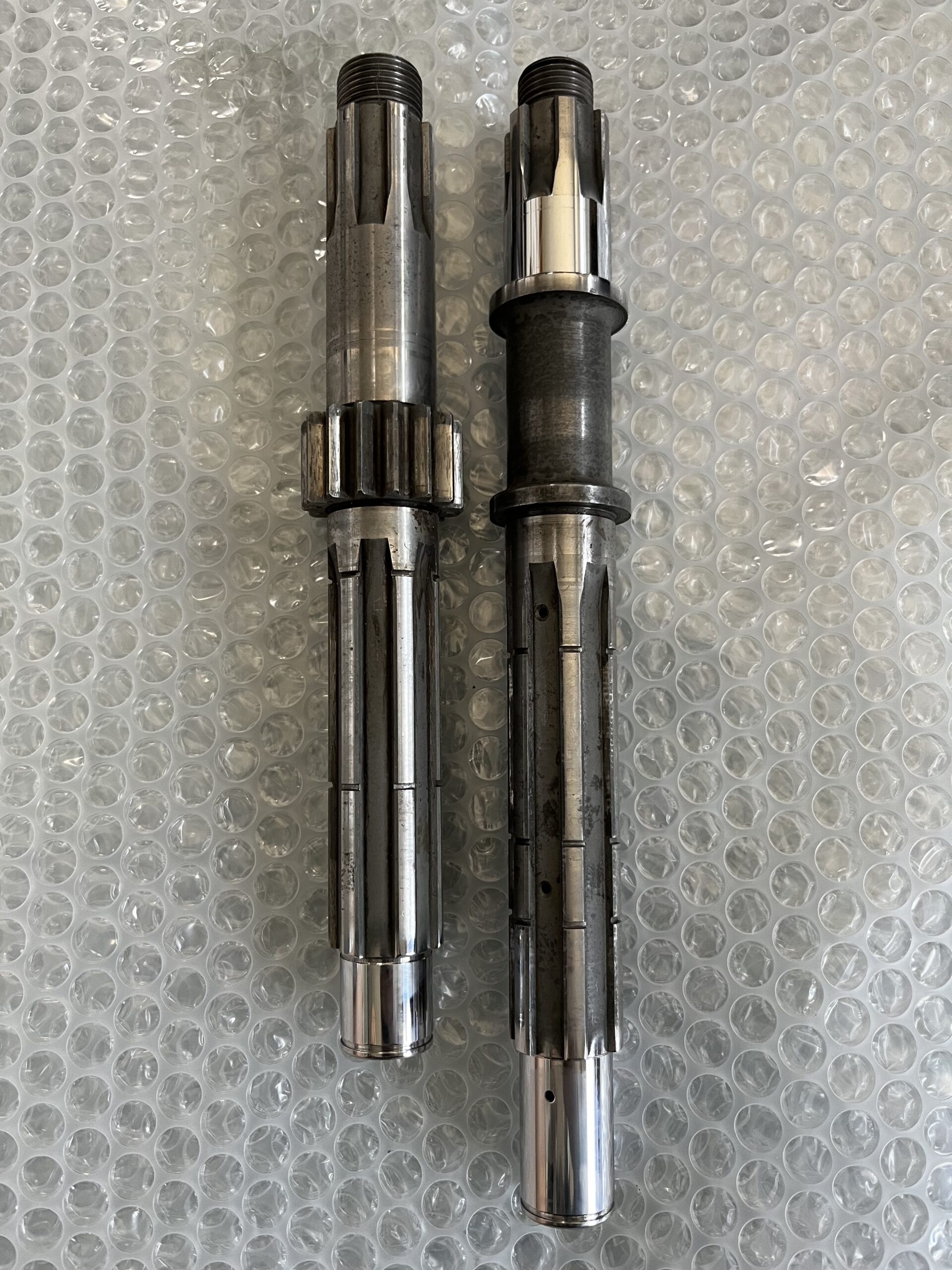

【再生加工】Kawasaki マッハ3 ミッションアウトプットシャフトの機能部を硬質クロム肉盛り研磨仕上げ。群馬県

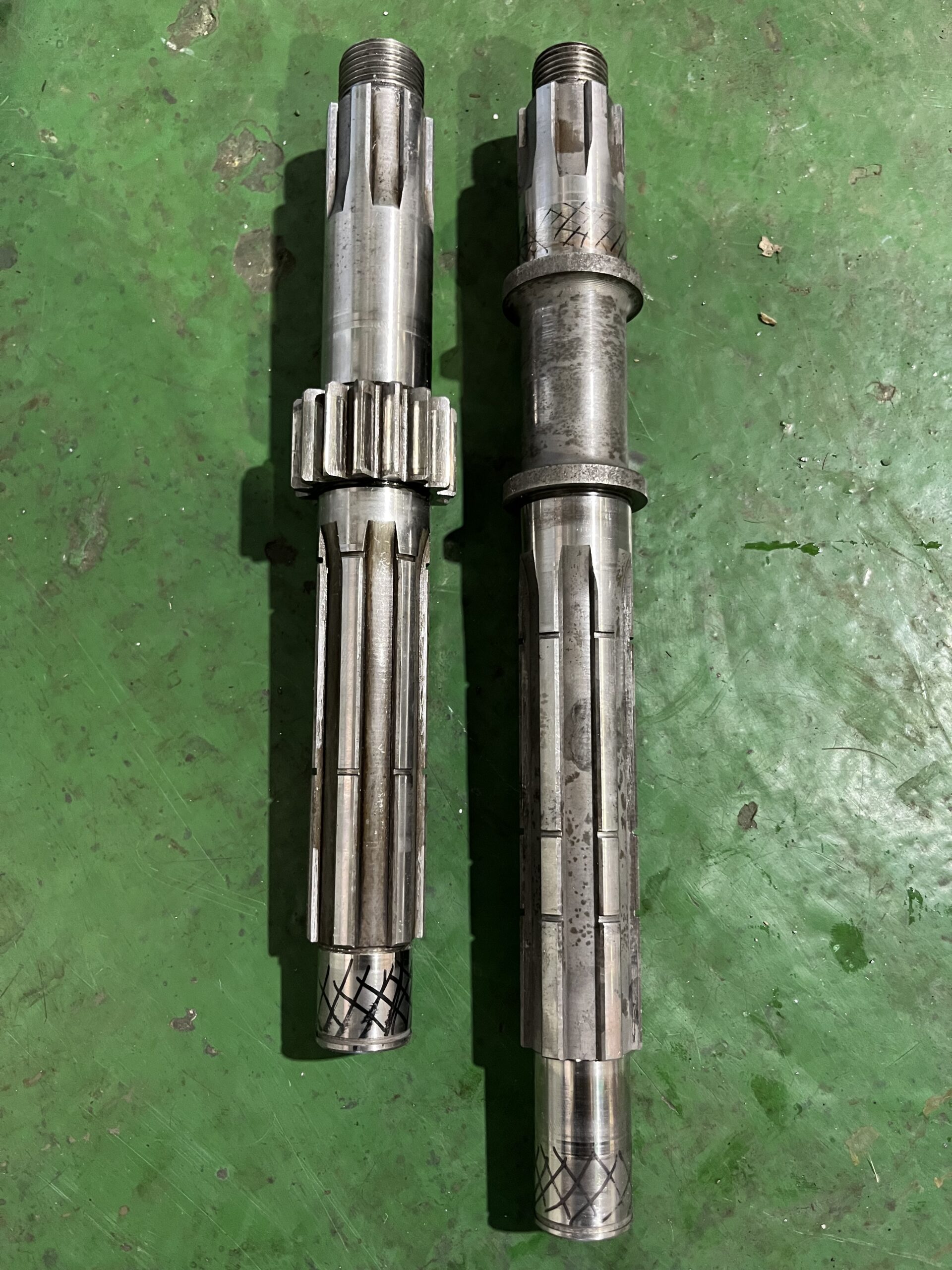

状態

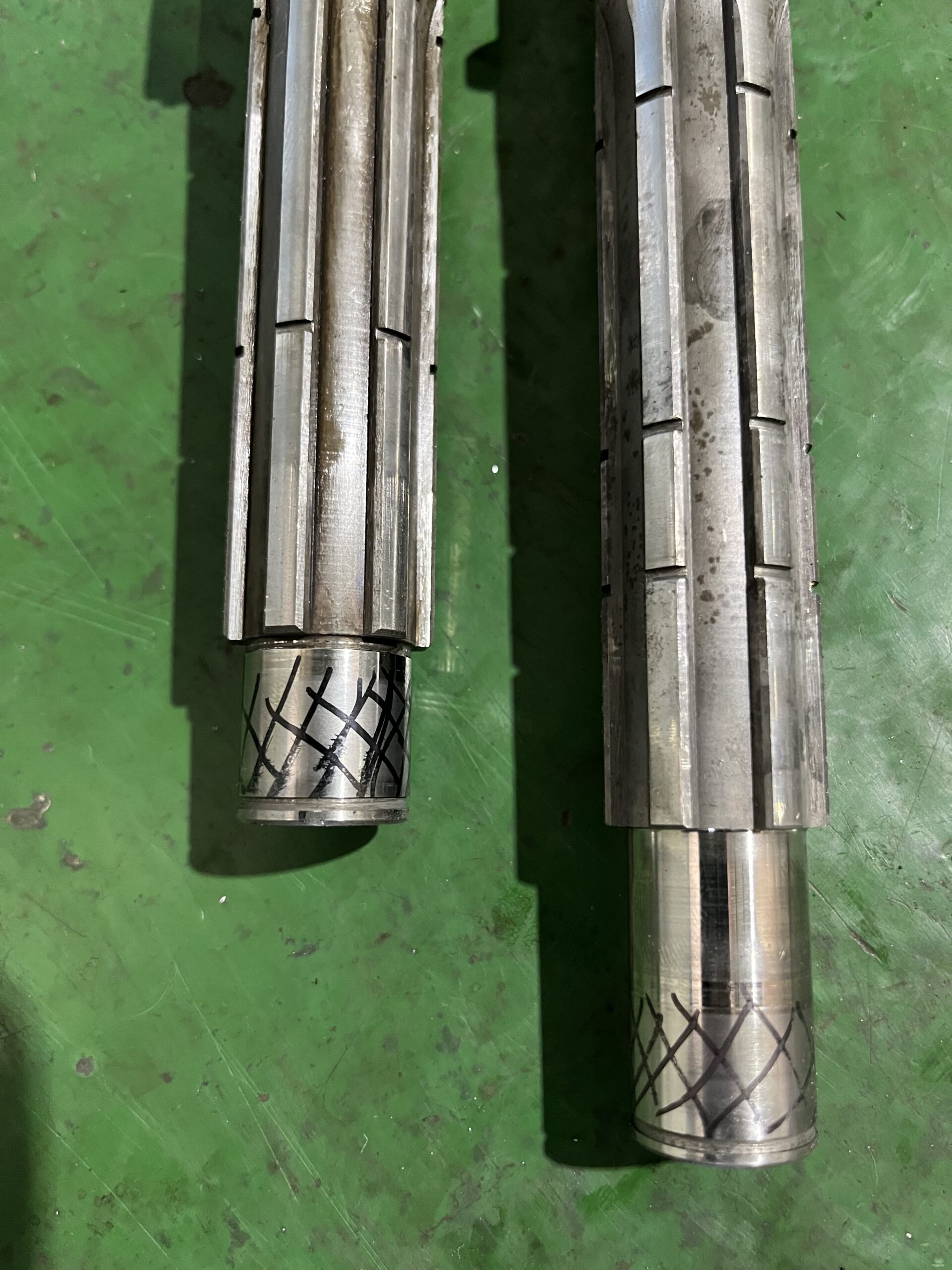

シャフトの機能部は、100分台の摩耗が
確認できました。ベアリング部は、若干の
摩耗であっても機能不全となります。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、ミッションシャフトの両側面に
研磨加工用のセンターを60度で加工。
そして両センターを芯に円筒研削盤にて
摩耗痕が無くなるまで下研磨加工、また下研磨
で削った【-0.15mm】分以上に硬質クローム
メッキを肉盛り、再度、円筒研削盤で仕上げ
研磨を行う。

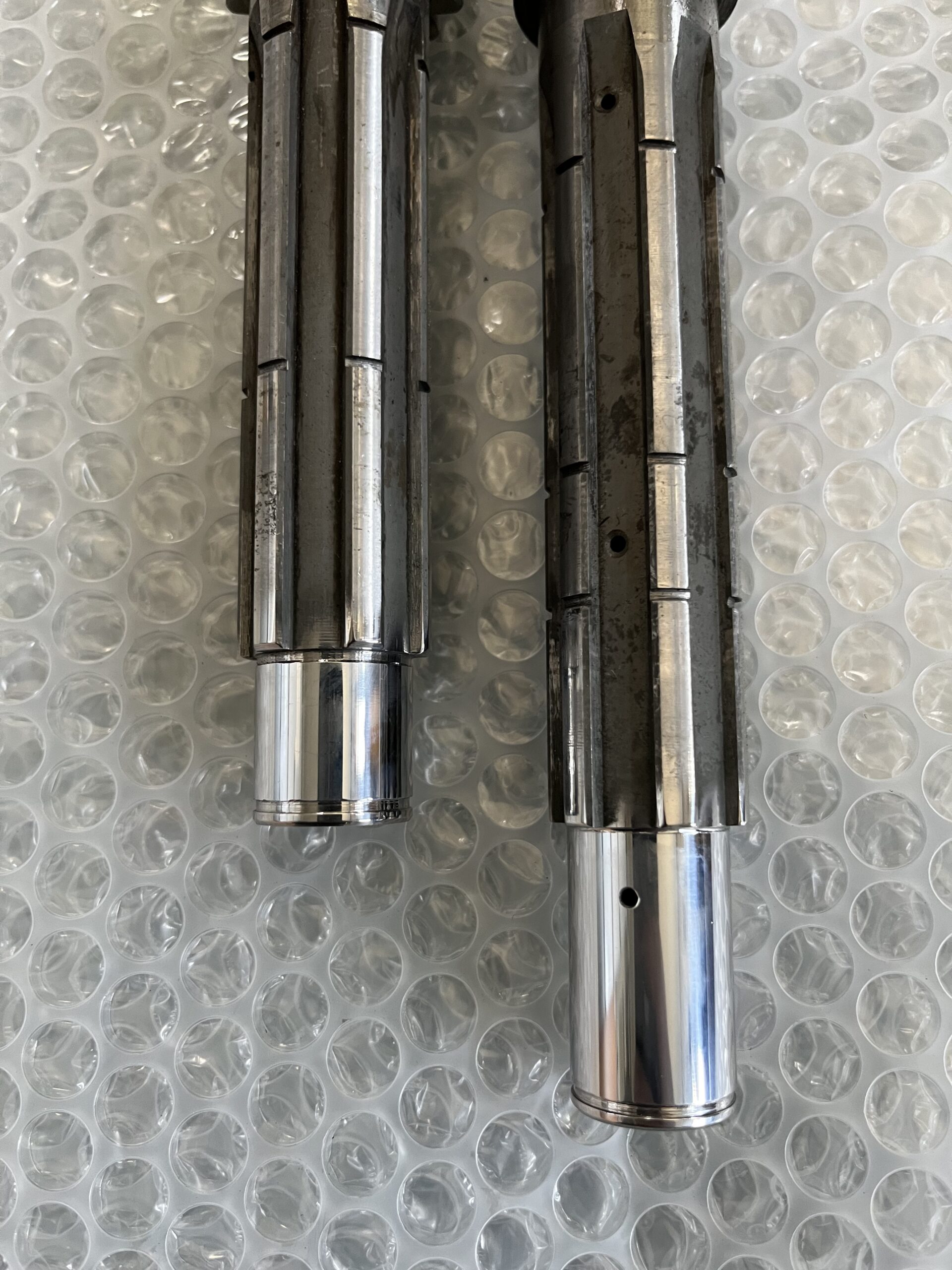

仕上がり寸法φ25±0
仕上がり寸法φ20 0〜-0.02
最終仕上げの鏡面サイザル仕上げまで。
