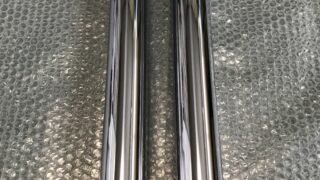

車パーツメッキ加工履歴 【硬質クロム肉盛り研磨】ポルシェ ステアリングシャフトの有効面を硬質クロム肉盛り研磨仕上げ。栃木県
旋盤にてステアリングシャフトの
両側面に60度にてセンター加工。
このセンターを芯に円筒研削盤でメッキ
膨れやサビが無くなるまで下研磨加工、
また下研磨で削った「0.4mm」分以上に
硬質クロムめっきを肉盛り、再度、円筒
研削盤にて仕上げ研磨を行う。
仕上がり寸法φ25.98mm
最終仕上げは、鏡面サイザルバフ仕上げ
Warning: Undefined variable $author in /home/rentalplan/yoshikawa-hcr.com/public_html/wp-content/themes/cocoon-master/functions.php on line 141
車パーツメッキ加工履歴
バイクパーツメッキ加工履歴 【メッキ再生】CBX400F ロッカーアームのスリッパーをメッキ再生バフ仕上げ。愛媛県
ロッカーアーム、スリッパー面の旧メッキ
層を電気分解によるメッキ剥離。また剥離後は、
スリッパー面の表面をバフ研磨で整える。
そしてサージェント浴にて「90μ」硬質クロムメッキ肉盛り、仕上げはバフ研摩で仕上げる
バイクパーツメッキ加工履歴 【硬質クロム肉盛り】CBX400F クランクシャフトの1番ピンを硬質クロム肉盛り研磨仕上げ。大阪府
ありがとう。ネット受注♪大阪府.
オートバイ部品.HONDA CBX400F.
4気筒クランクシャフト ピン.
1番ピン肉盛り修理依頼。
状態
クランクシャフトの1番ピンは、-0.2の
偏摩耗していました。
対策と方法
...
車パーツメッキ加工履歴 【メッキ再生】VG40 センチュリー ブレーキキャリパーピストンのメッキ再生研磨仕上げ。青森県
メッキ剥がれやサビを円筒研削盤にて
下研磨後、厚付け硬質クロームメッキを
0.45mm以上肉盛り、再度、円筒研削盤にて
規定値（φ47.95mm）に仕上げる。
最終仕上げのサイザル仕上げまで行う
バイクパーツメッキ加工履歴 【硬質クロム肉盛り研磨】Z400FX クランクシャフトのリヤオイルシール部を硬質クロム肉盛り研磨仕上げ。佐賀県
円筒研削盤にてシール部の摩耗痕が無く
なるまで下研磨加工、下研磨で削った「-0.2mm」
分以上に肉盛り硬質クロムメッキを施し、再度、
円筒研削盤にて仕上げ研磨を行なう。
リヤオイルシール仕上がり寸法φ25-0.01
最終仕上げは全ヶ所ラップ仕上げまで
バイクパーツメッキ加工履歴 【硬質クロム肉盛り】Z400FX カムシャフトのジャーナル部を硬質クロム肉盛り研磨仕上げ。兵庫県
旋盤にカムシャフトを乗せ研磨加工用の
センターを両側面に60度にて加工を行う。
次に、そのセンターを芯に円筒研削盤で
段付き摩耗が無くなるまで下研磨加工、また
下研磨で削った-0.5mm分以上に硬質クロム
メッキを肉盛り、再度、円筒研削盤にてスタ
ンダードサイズに仕上げ研磨を行う。
仕上がり寸法φ21.92〜90mm
最終仕上げは、全箇所ラッピング仕上げ
農業用機械パーツメッキ加工履歴 【硬質クロム肉盛り研磨】ギヤ付きシャフトのベアリング及びシール部を硬質クロム肉盛り研磨仕上げ。長崎県
旋盤にてギヤシャフトの両側面に60度
にてセンター加工。このセンターを芯に円筒
研削盤でメッキ膨れやサビが無くなるまで
下研磨加工、また下研磨で削った「0.3mm」
分以上に硬質クロムめっきを肉盛り、再度、
円筒研削盤にて仕上げ研磨を行う。
ベアリング部仕上がり寸法φ30 0〜+0.005
シール部仕上がり寸法φ30 0〜-0.01
最終仕上げは、鏡面サイザルバフ仕上げ
バイクパーツメッキ加工履歴 【硬質クロム肉盛り】ドカティ クランクシャフトのピンを硬質クロム肉盛り研磨仕上げ。埼玉県
旋盤にてクランクピンの両側面に60度
にてセンター加工。このセンターを芯に円筒
研削盤で毟れた様な摩耗痕が無くなるまで
下研磨加工、また下研磨で削った「0.55mm」
分以上に硬質クロムめっきを肉盛り、再度、
円筒研削盤にて仕上げ研磨を行う。
仕上がり寸法φ35.995±0.005
最終仕上げは、鏡面サイザルバフ仕上げ
バイクパーツメッキ加工履歴 【メッキ肉盛り】SUZUKI GT380 シフトフォークのオイルシール面を硬質クロム肉盛り研磨仕上げ。栃木県
シフトシャフトの両側面に旋盤にて
60度で両センター加工。この両センターを芯
に円筒研削盤で段つき摩耗がなくなるまで
真円に下研磨加工、また下研磨で削った
「-0.6mm」以上に硬質クロームメッキで
「肉盛り、再度、円筒研磨で規定寸法に研磨
を施す。仕上がり寸法φ11.96mm
仕上がり寸法φ9.98mm
最終仕上げば鏡面サイザル仕上げまで
車パーツメッキ加工履歴 【メッキ再生】日産 Z S130 ブレーキキャリパーピストンのメッキ再生研磨仕上げ。愛知県
腐食による陥没を円筒研削盤にて下研
磨後、厚付け硬質クロームメッキを0.6mm
以上肉盛り、再度、円筒研削盤にて規定値
（φ42.80±0.01）に仕上げる。
最終仕上げのサイザル仕上げまで行う
