ありがとう。ネット受注♪埼玉県。
バイク部品. スプラインシャフト.
ギヤスプライン内輪 ガタ 摩耗.
ギヤ内輪の肉盛り御依頼。
バイク部品. スプラインシャフト.
ギヤスプライン内輪 ガタ 摩耗.
ギヤ内輪の肉盛り御依頼。
状態

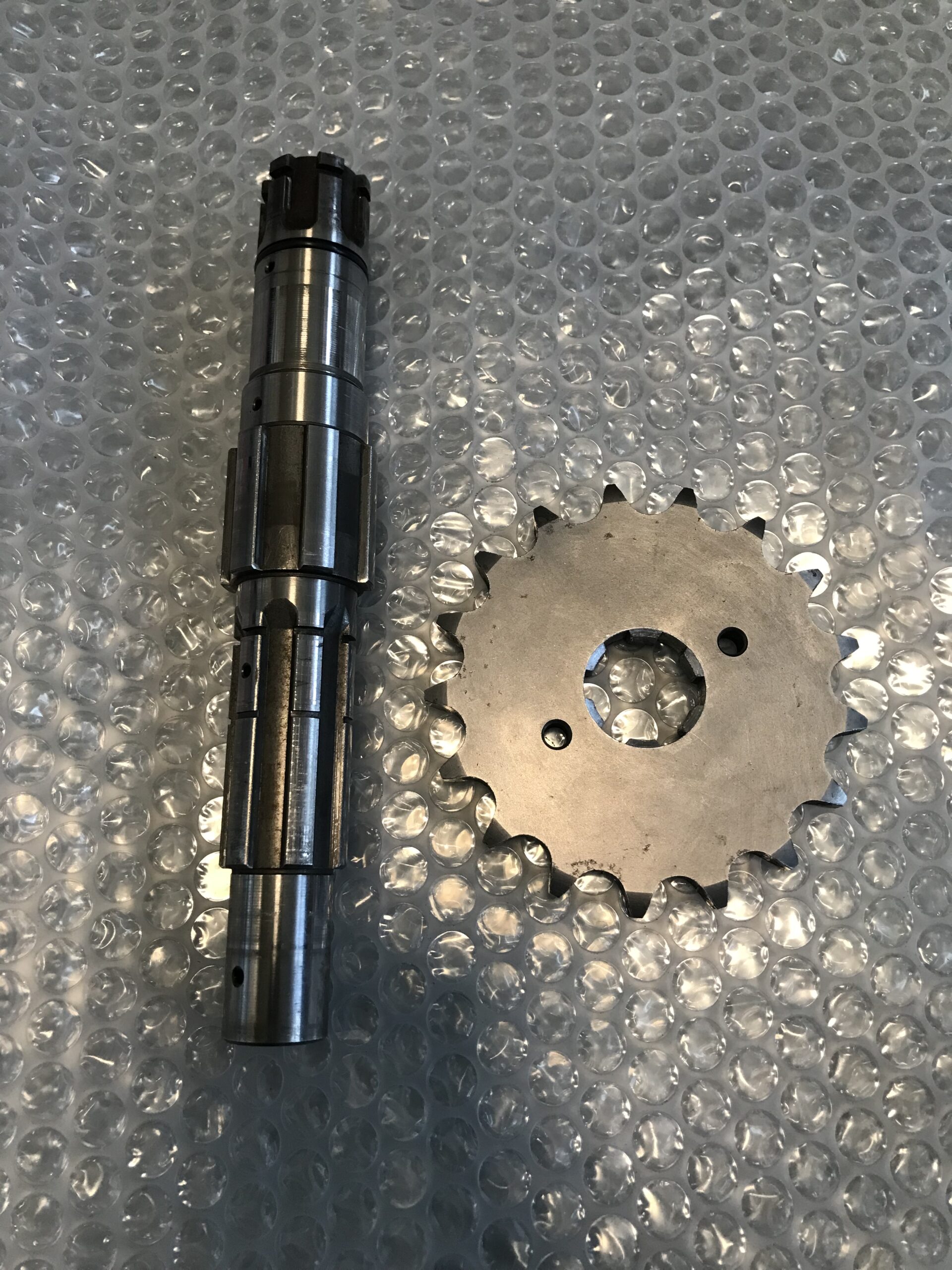

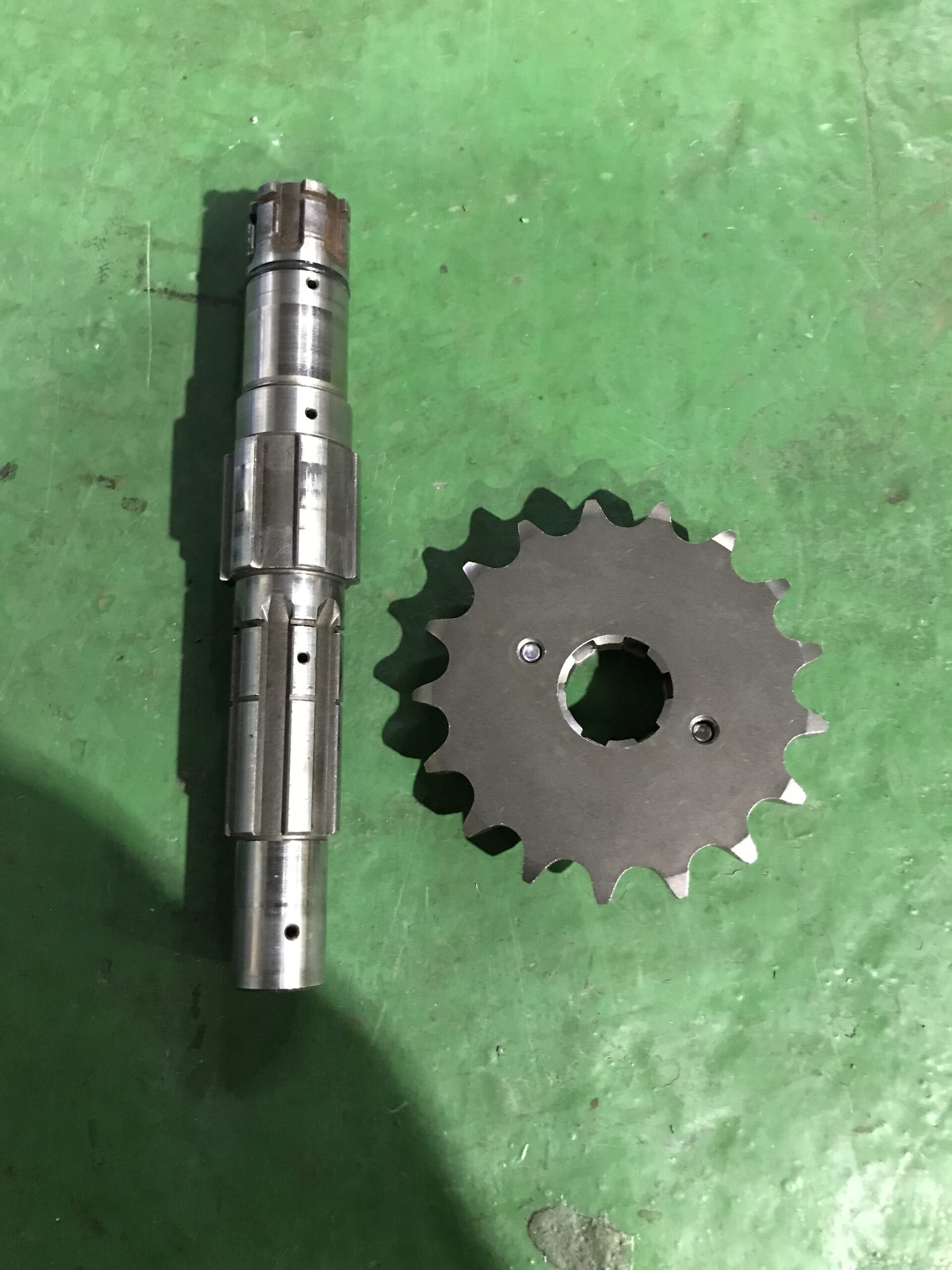

スプラインシャフトとギヤを合わせると
ガタがある事を確認いたしました。
感覚としては径で0.05のガタだと感じ
ました。お客様の要望はガタを無くして
ほしいとの事でした。
対策と方法
硬質クロムメッキで肉盛ります。
ギヤの外周はマスキングとし、そして内輪
側に電極を入れ、サージェント浴にて電解し
硬質クロムメッキを肉盛りました。

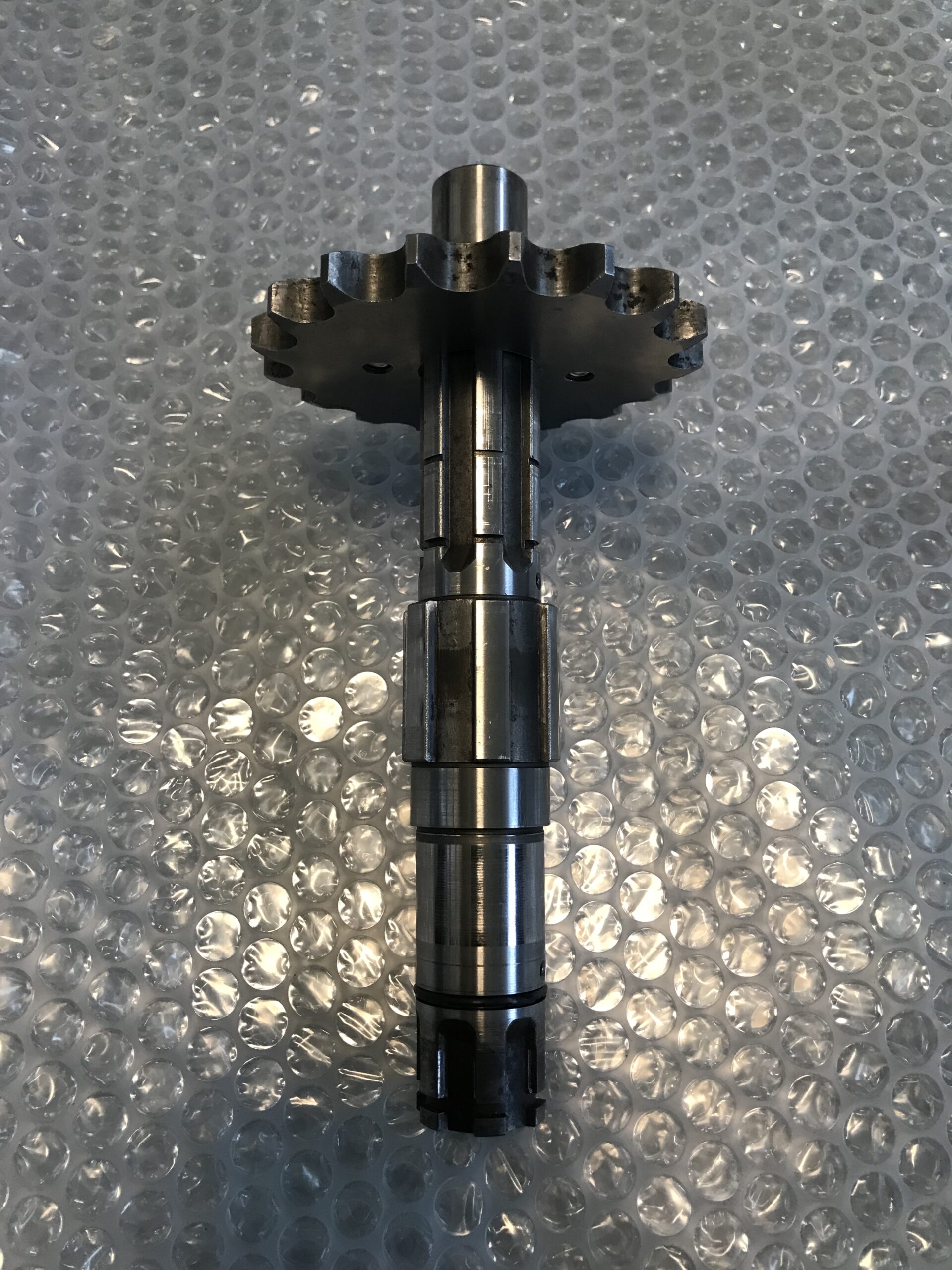

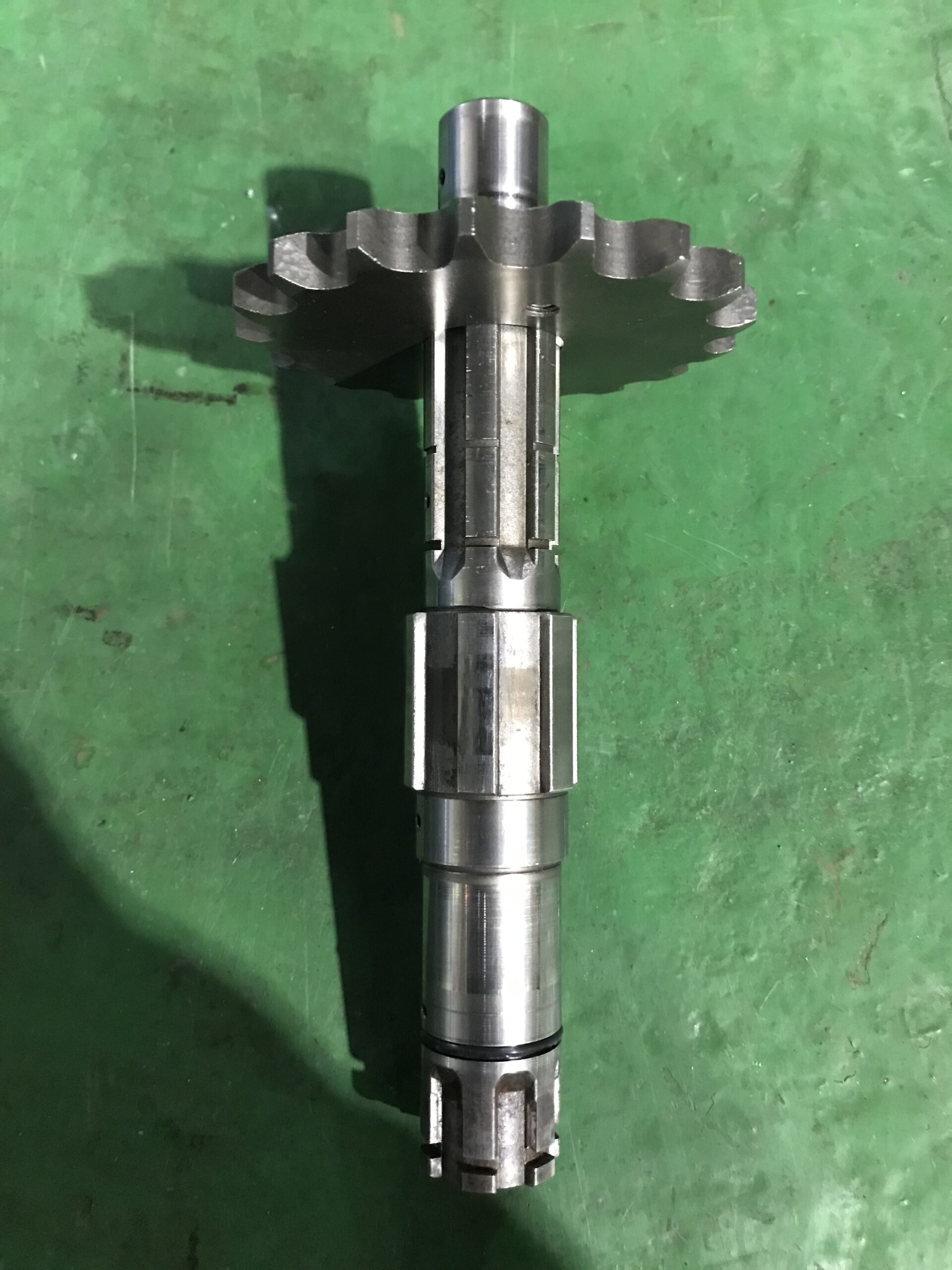

相手のスプラインシャフトに合わせながら
の作業となりましたので3回ほど同じ作業を
繰り返しガタを無くしました。圧入して入る
ぐらいに調整しております。
メッキ厚は片肉0.025mm 径で0.05mm
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/33185303-5B04-46B4-9639-36549E76E578-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/621A1B34-F51F-4A22-9C4B-943CD4E29A37-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/81DA2742-8BEA-464E-9369-D0417E1B6192-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/DDB45C80-355C-4F34-B48C-EF0BF8336E60-scaled.jpeg?w=1256&ssl=1)

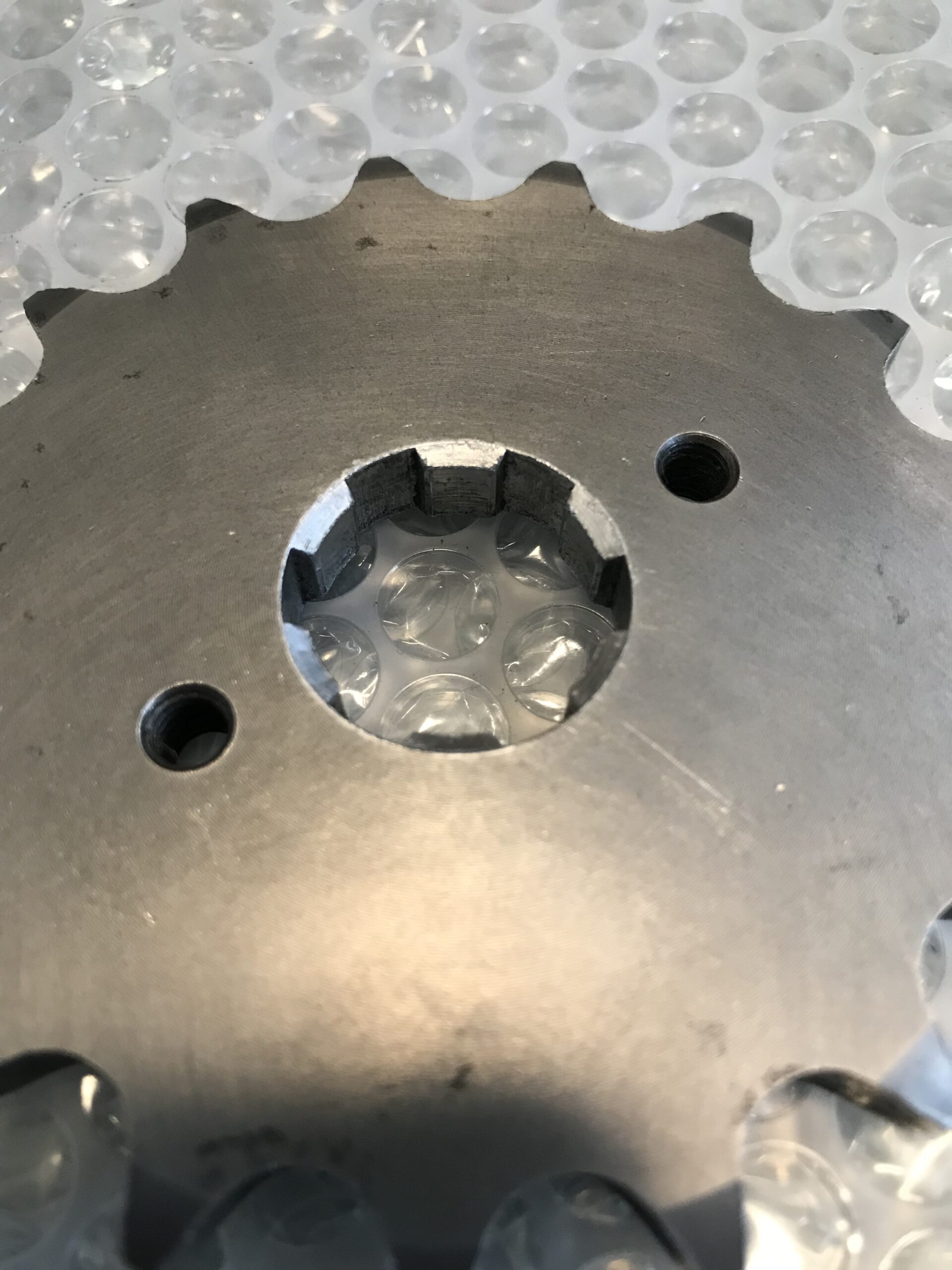

![バイク部品 ギヤスプライン内輪](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/E519312B-D831-4CEF-9FF3-43F3AC71DD6E-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
