ありがとう。ネット受注♪愛知県。
オードバイ部品.BIMOTA ステダン.
ステアリングダンパー
寸法φ8×135×165L
寸法φ8×135×150L
摩耗ヶ所を肉盛り修理御依頼。
オードバイ部品.BIMOTA ステダン.
ステアリングダンパー
寸法φ8×135×165L
寸法φ8×135×150L
摩耗ヶ所を肉盛り修理御依頼。

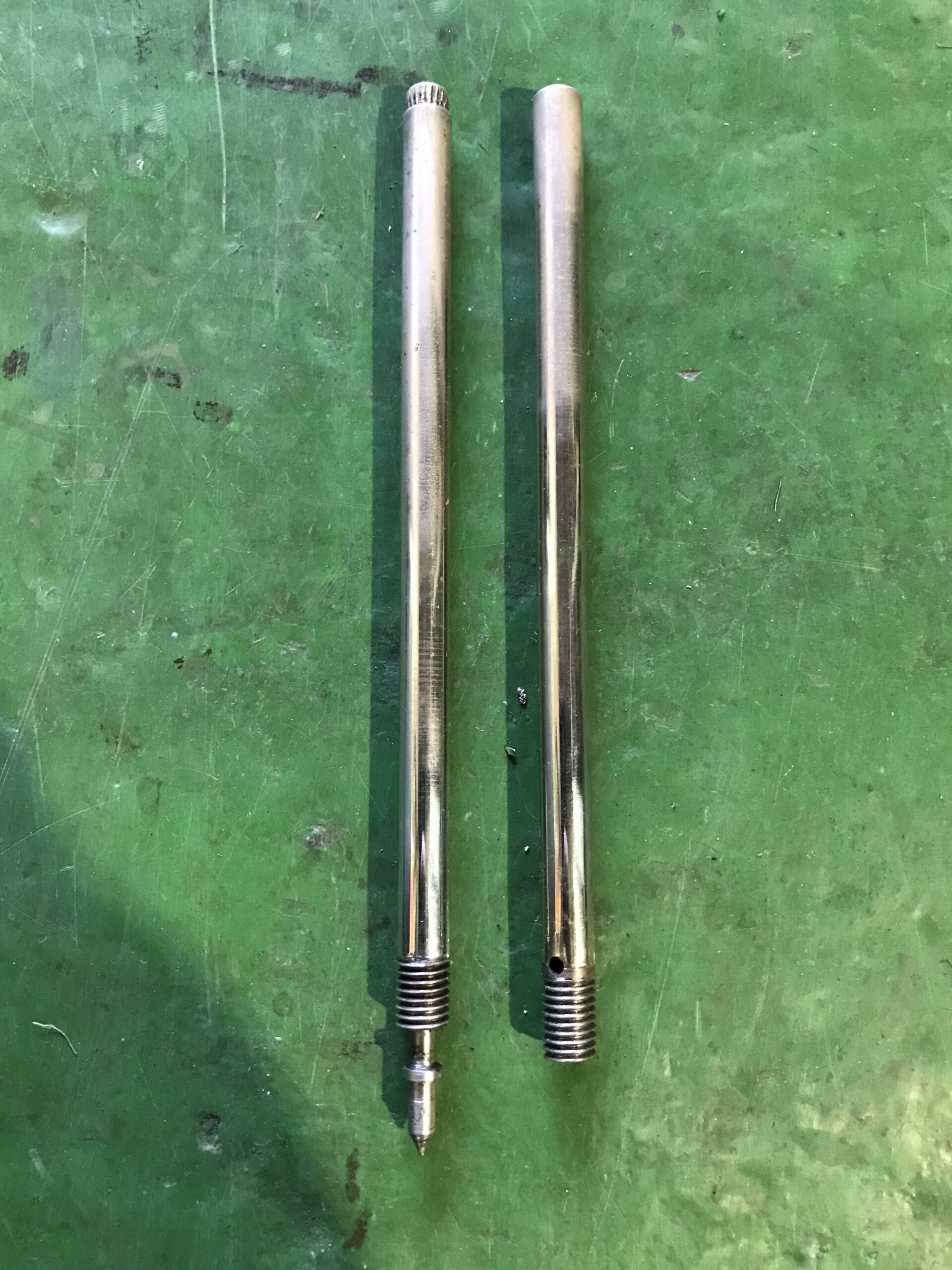

状態

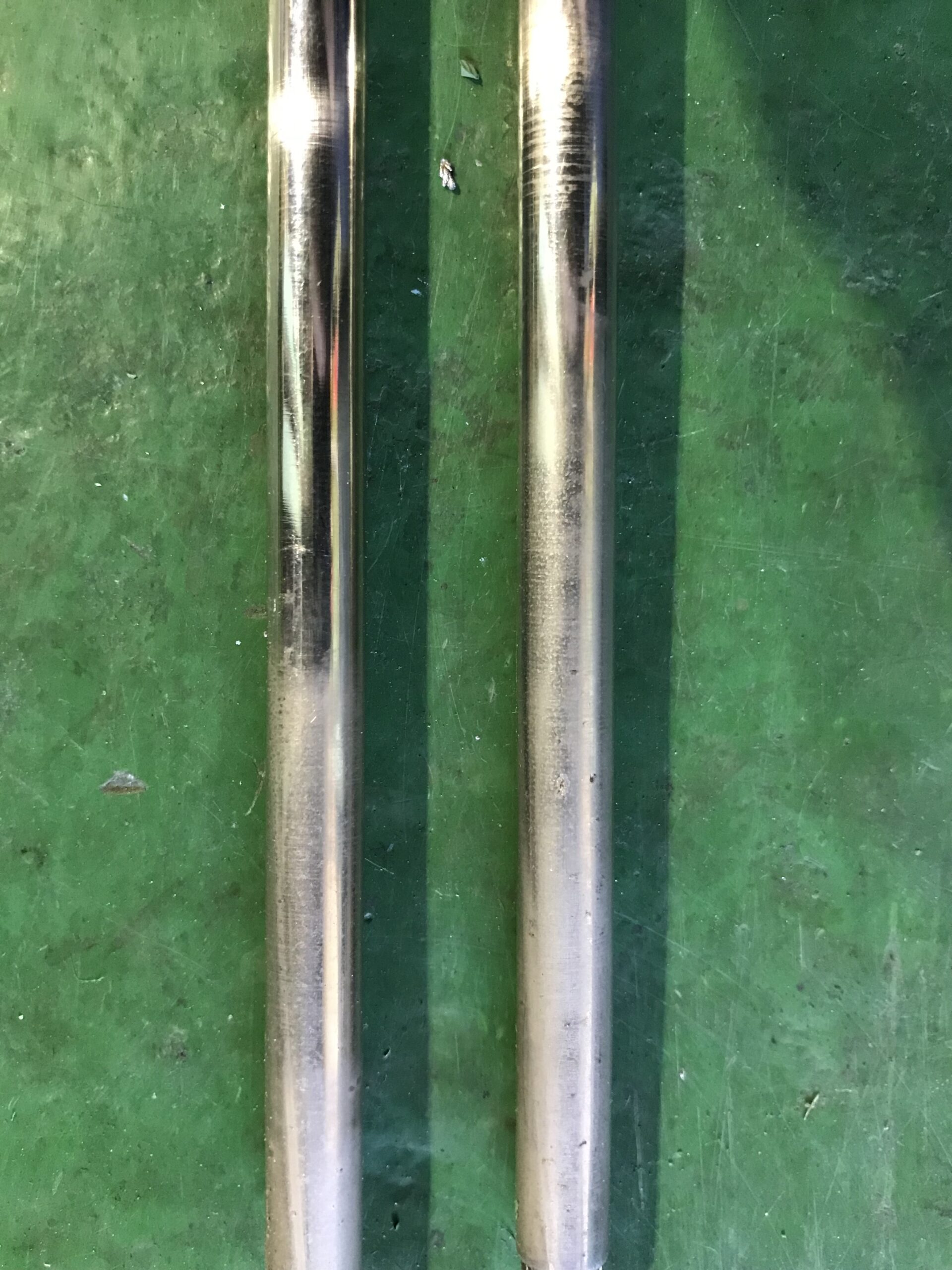

ステアリングダンパーの外周は、摩耗に
よる縦筋が確認できました。摩耗部分は

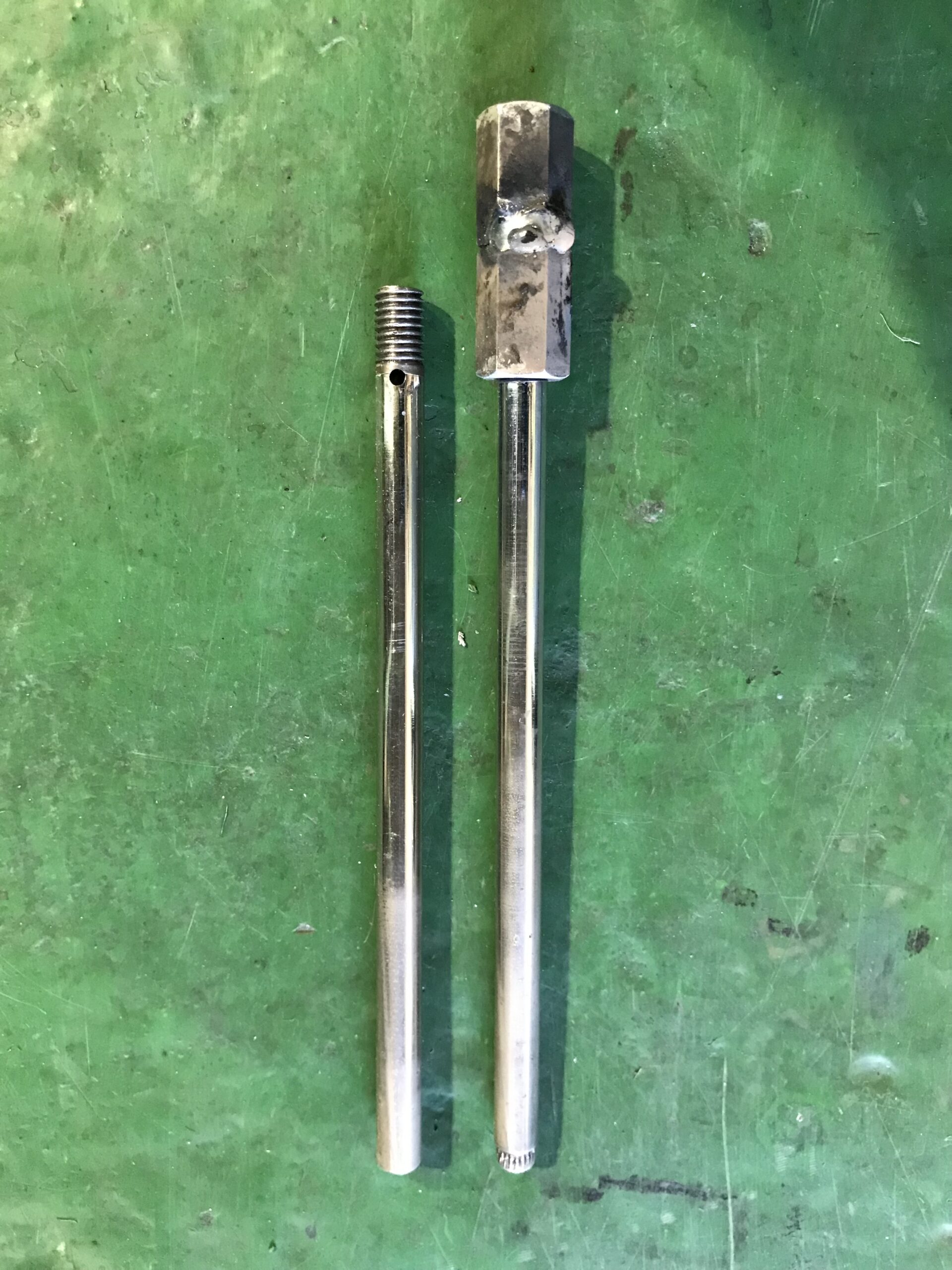

寸法も痩せてました。そして、1本の
ステアリングダンパーには突起物が出て
いました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
まず、ステアリングダンパーの両側面に
センター加工ですが、1本には突起物が出て
おりましたので専用に治具を製作し研磨加工
用の両センター加工を行いました。
そして両センターを芯に摩耗痕が無くなるまで
真円に下研磨加工、また下研磨で削った
(-0.3mm)以上に硬質クロムメッキを肉盛り、
再度、円筒研削盤にてスタンダードサイズに
仕上げ研磨を行う。

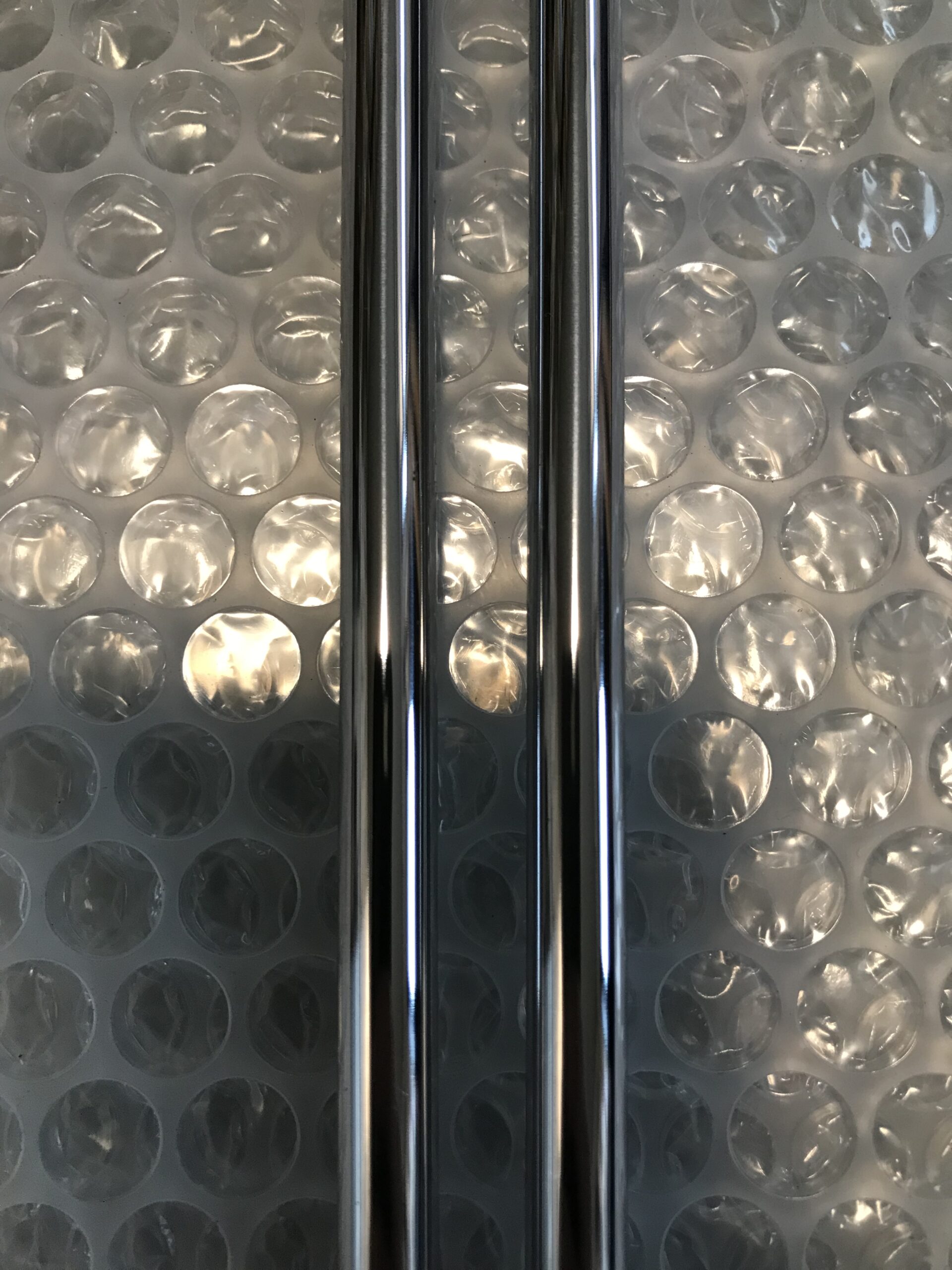

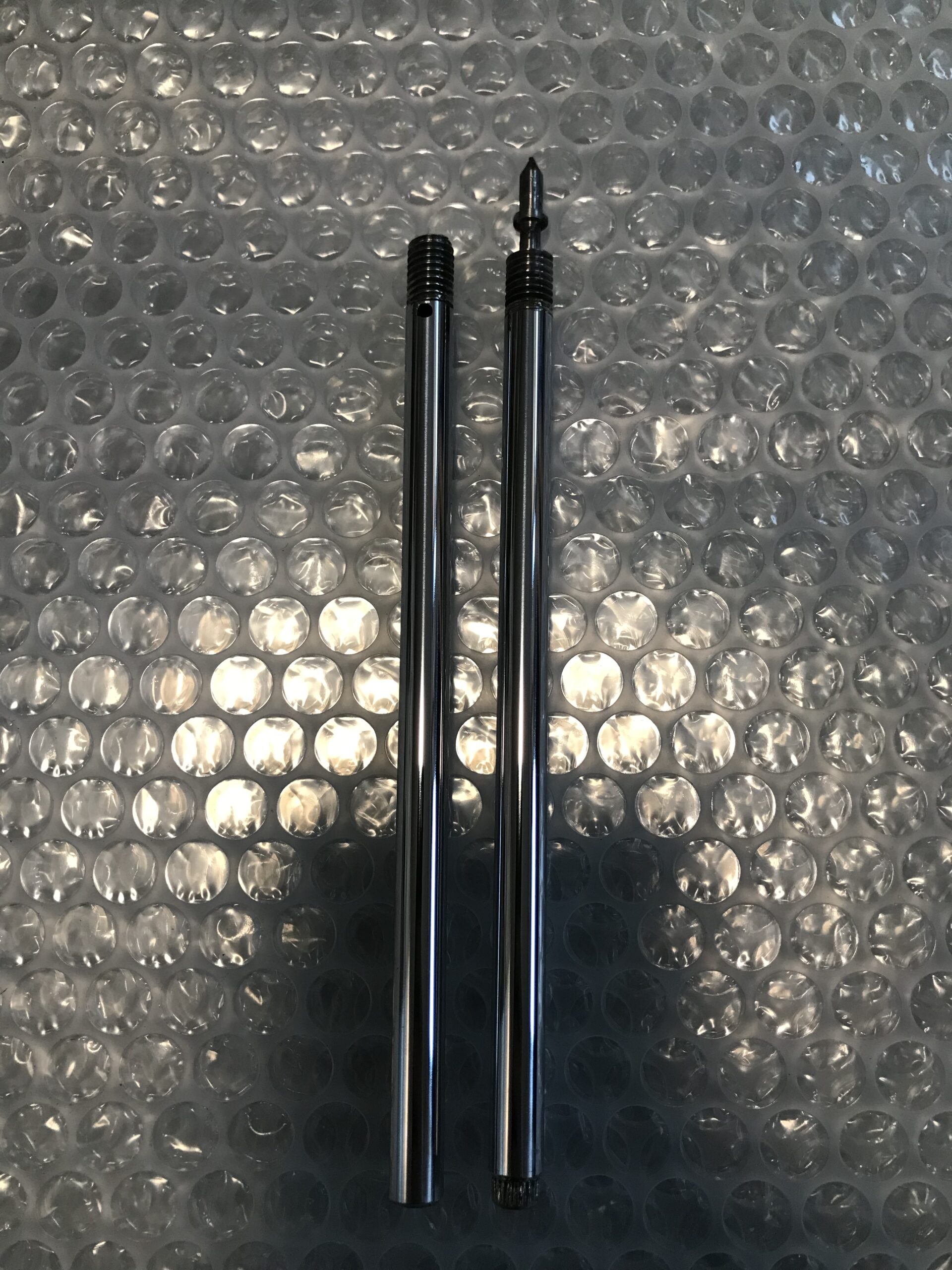

仕上がり寸法φ8 +0.03〜+0.05
最終仕上げはサイザル仕上げまで。
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/9CF9A2AF-5F6E-4645-ABC2-B4EA7FAF36D3-scaled.jpeg?w=1256&ssl=1)

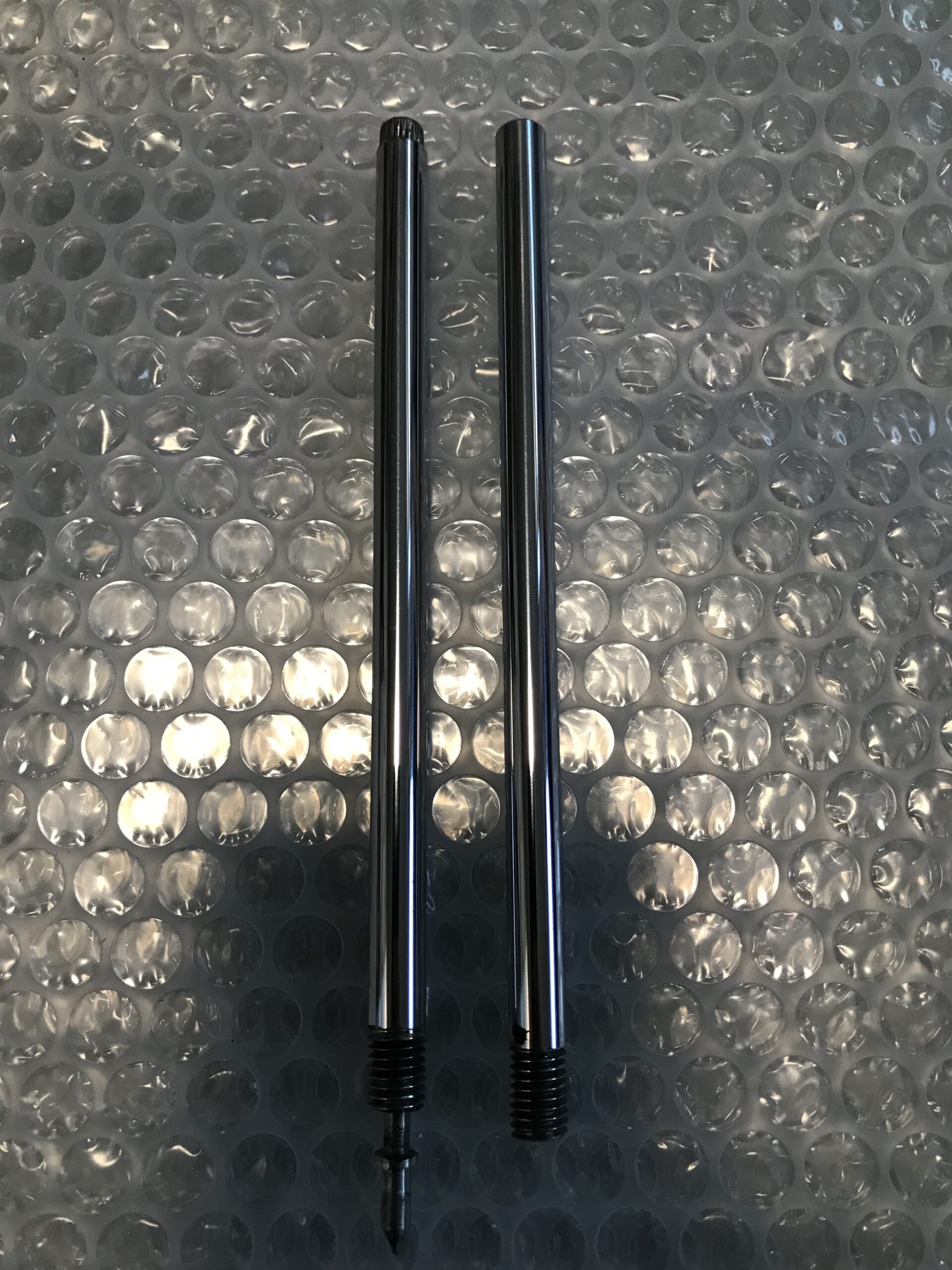

![BIMOTA ステアリング ダンパー BIMOTA ステアリング ダンパー](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/7D8EFD12-7C49-4DD0-8578-99FFA356D7D8-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/8B88BA8C-B417-461B-94EB-C1ADE983D9CA-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/B66C2DD7-4346-4E4D-8E98-DE71058DBEEC-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/9CC9F4AA-1B7E-48F8-A092-4493FB0C9458-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/AA817BA7-0752-4276-B5BD-1F27863222A5-scaled.jpeg?w=1256&ssl=1)
![BIMOTA ステアリング ダンパー](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/7D8EFD12-7C49-4DD0-8578-99FFA356D7D8-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
