【再生加工】ヒヤブ製　油圧シリンダーロッドのメッキ再生研磨仕上げ。福岡県

状態

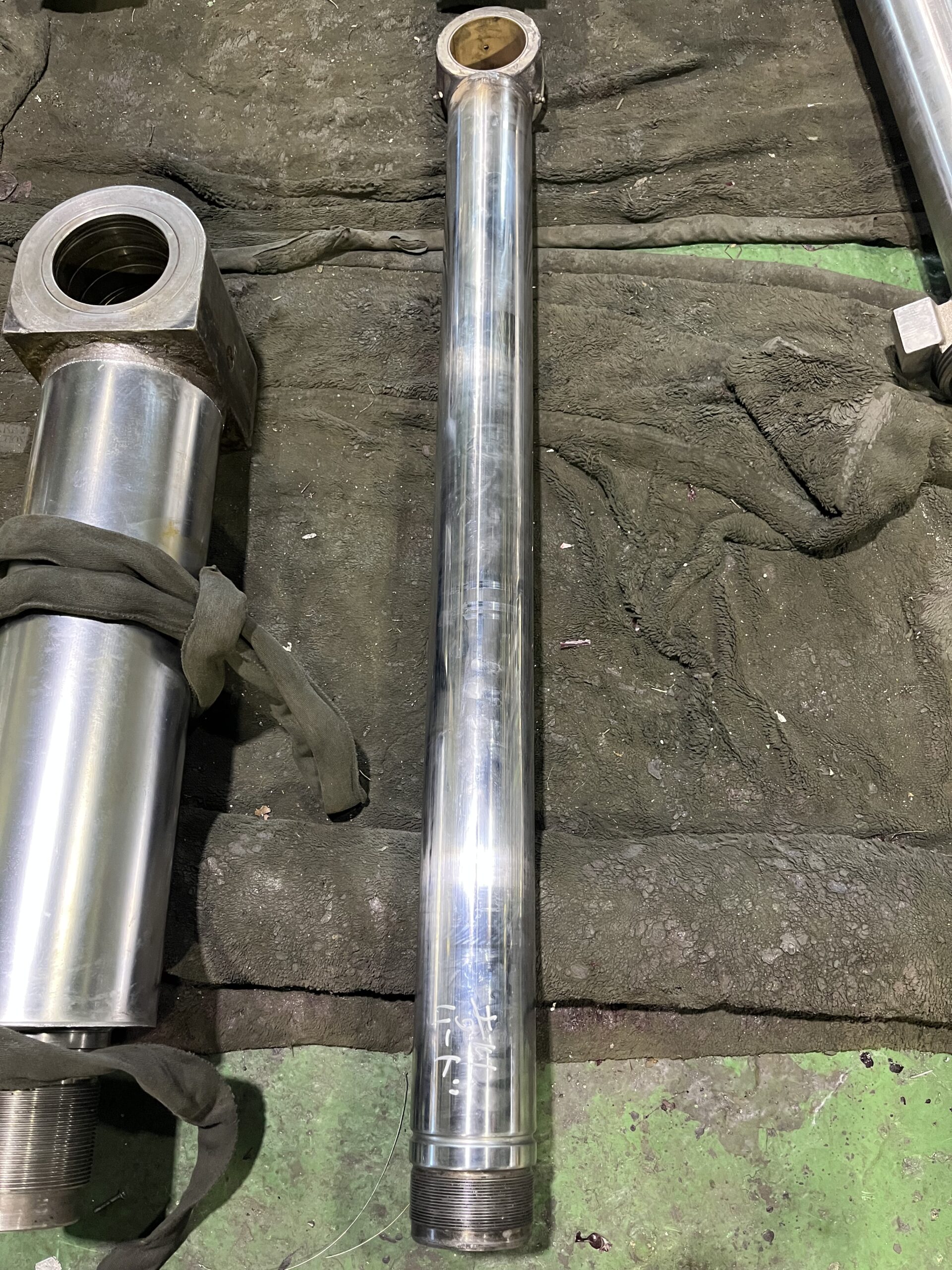

ヒヤブ製　油圧シリンダーロッドの表面は、
小傷や点錆が発生していました。
また油圧シリンダーロッドに0.2mmの曲がり
がありました。
そしてクレビスのブッシュ圧入部は、摩耗に
よりブッシュは無くなっていました。なので
クレビスの内径部を肉盛り溶接後、新品の
ブッシュを圧入まで。
対策と方法
硬質クロムメッキと研磨加工、そして溶接
肉盛りにて再生します。

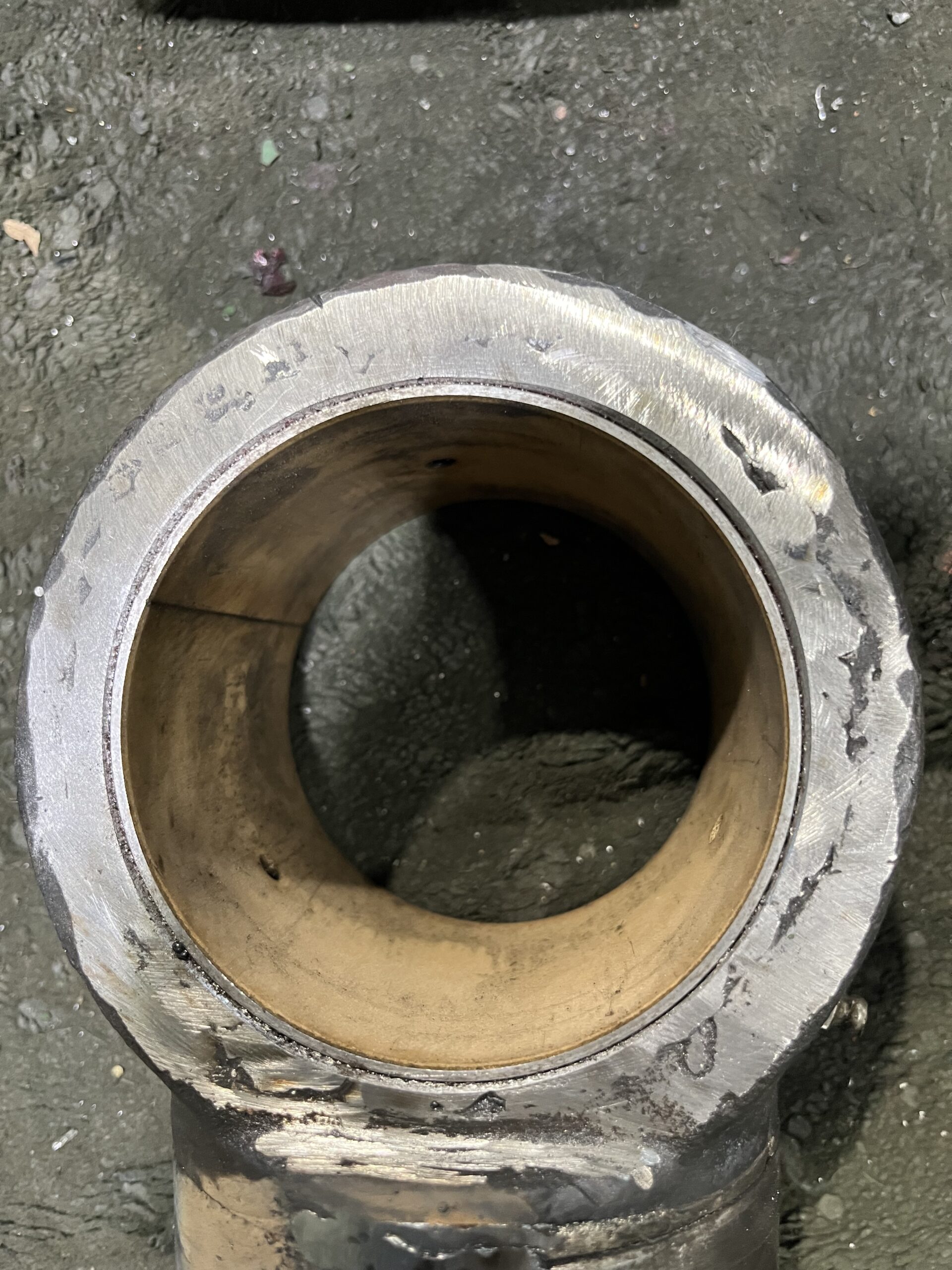

先ず、摩耗しているクレビスのブッシュ
圧入部を肉盛り溶接後、ボーリング、
そして新品のブッシュを圧入。
そして油圧プレス機にて0.2mmの曲がりを
伸ばします。その後、旋盤にてロッドの両側
面にセンター加工。その両センターを芯
に円筒研削盤で小傷や点錆が無くなるまで
下研磨加工。また下研磨で削った「-0.75mm」
分以上に硬質クロムメッキを肉盛り、再度、

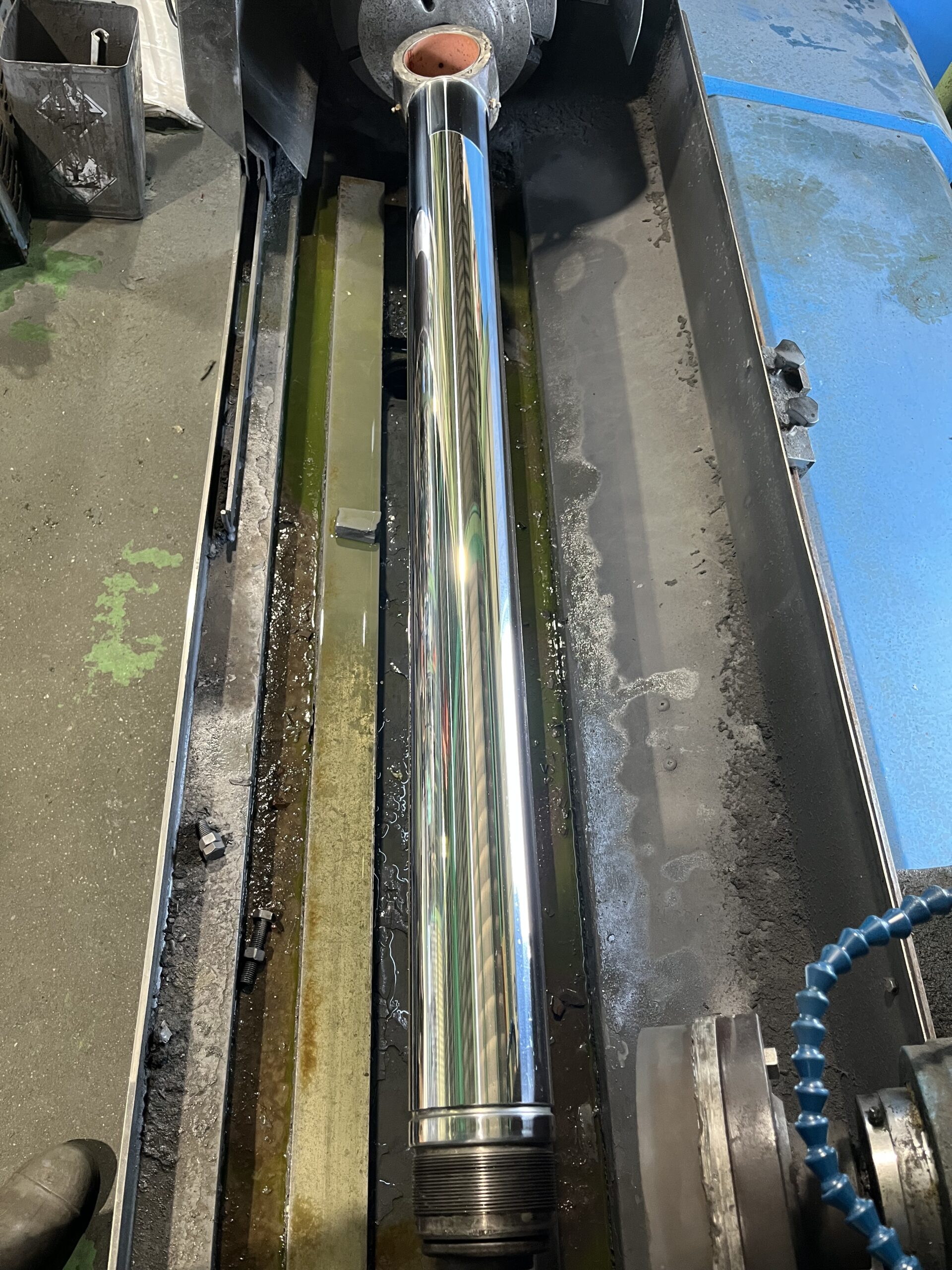

円筒研磨機で仕上げ研磨を行う。
仕上がり寸法φ99.96〜φ99.94mm
最終仕上げはサイザル仕上げまで。
