油圧プラス機にて0．05の曲がりを伸ばす。 修正後は±0.005 そして軟素材布に油多めの酸化クロム油脂を 塗付けてジャーナル及びピン、シール部の 全ヶ所磨け上げる。油脂を枯らす事なく磨き 上げるので寸法の変化はほぼありません

旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 摩耗痕が無くなるまで真円に下研磨加工、 また下研磨で削った-0.25mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤にて スタンダードサイズに仕上げ研磨を行う。 仕上がり寸法φ22.99〜φ22.97mm 最終仕上げは、全箇所ラッピング仕上げ

0.2mmの曲がりを油圧プレス機で 0.05以内まで振れを伸ばします。 そして旋盤にて両センター加工。 両センターを芯に円筒研削盤にて深いサビが が無くなるまで下研磨加工、また下研磨で 削った分以上に硬質クロームメッキを0.6mm 肉盛り、再度、円筒研削盤にて仕上げ研磨加工。φ29.94〜φ29.96mm 完成後の振れ±0.01 最終仕上げの鏡面仕上げまで行う

曲がっているインナーチューブを 油圧プレス機で曲がり修正します。 そして振れがない事を確認しインナーチュ ーブの側面に両センター加工、そして両 センターを芯に円筒研削盤にて下研磨加工、 下研磨で削った-0.35mm分は、硬質クローム メッキで肉盛り、再度、円筒研削盤でSTD サイズに仕上げ研磨を行う。 仕上げ寸法φ33.30±0.01 最終的な振れ±0.01 最終仕上げのバフ研磨にてオイルシール挿入 口を丸めておく。この作業は重要になる。 シールを組む時に角が立っているとシール が痛むので

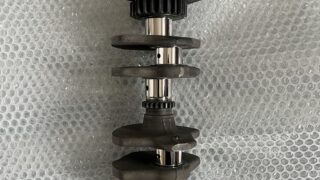

1番ピンをアンダーカット。 またアンダーカットで削った「-0.45mm」 分以上に硬質クロムメッキで肉盛り、再度、 4番ピンの芯で1番ピンをお客様指定寸法に 研磨加工。仕上がり寸法φ29.980〜φ29.970 耐摩耗性の向上として全ヶ所ラッピング仕上げ まで

同じ高さの2番目ピンで芯だし、その 芯で3番ピンを摩耗が無くなるまでアンダー カット。またアンダーカットで削った「-0.3mm」 以上に硬質クロムメッキで肉盛り、再度、 2番ピンの芯で3番ピンをSTDサイズに仕上げ 研磨加工。仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げ まで

同じ高さの4番目ピンで芯だし、 そしてその芯で1番ピンをアンダーカット。 またアンダーカットで削った「-0.35mm」分以上 に硬質クロムメッキで肉盛り、再度、4番ピン の芯で1番ピンをSTDサイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げ まで。

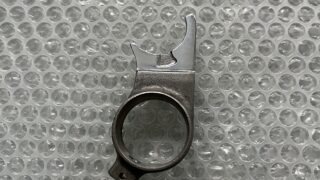

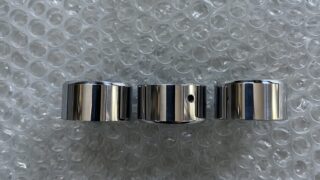

硬質クロムメッキを肉盛ります。 先ず、ロッカーアームのスリッパー面以外は、 マスキングとしサージェント浴にて硬質 クロムメッキを200μm以上としました。 バフ研摩はお客様の方でされます。
