ありがとう。ネット受注♪熊本県。
REGA 330バケットシリンダーロッド.
油圧シリンダーロッド.
寸法φ110×1500×1880L
油漏れによるメッキ修理依頼。
REGA 330バケットシリンダーロッド.
油圧シリンダーロッド.
寸法φ110×1500×1880L
油漏れによるメッキ修理依頼。

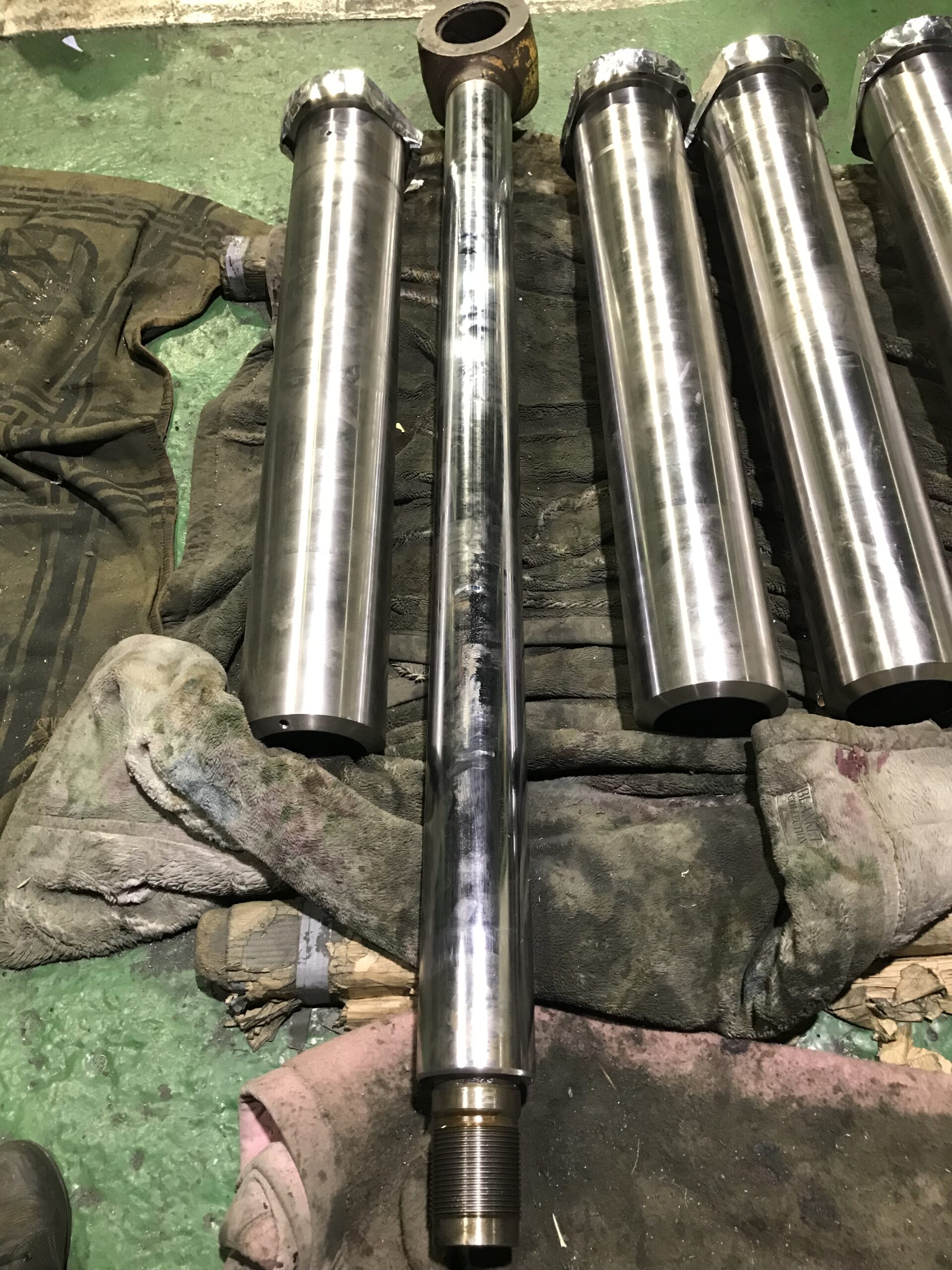

状態

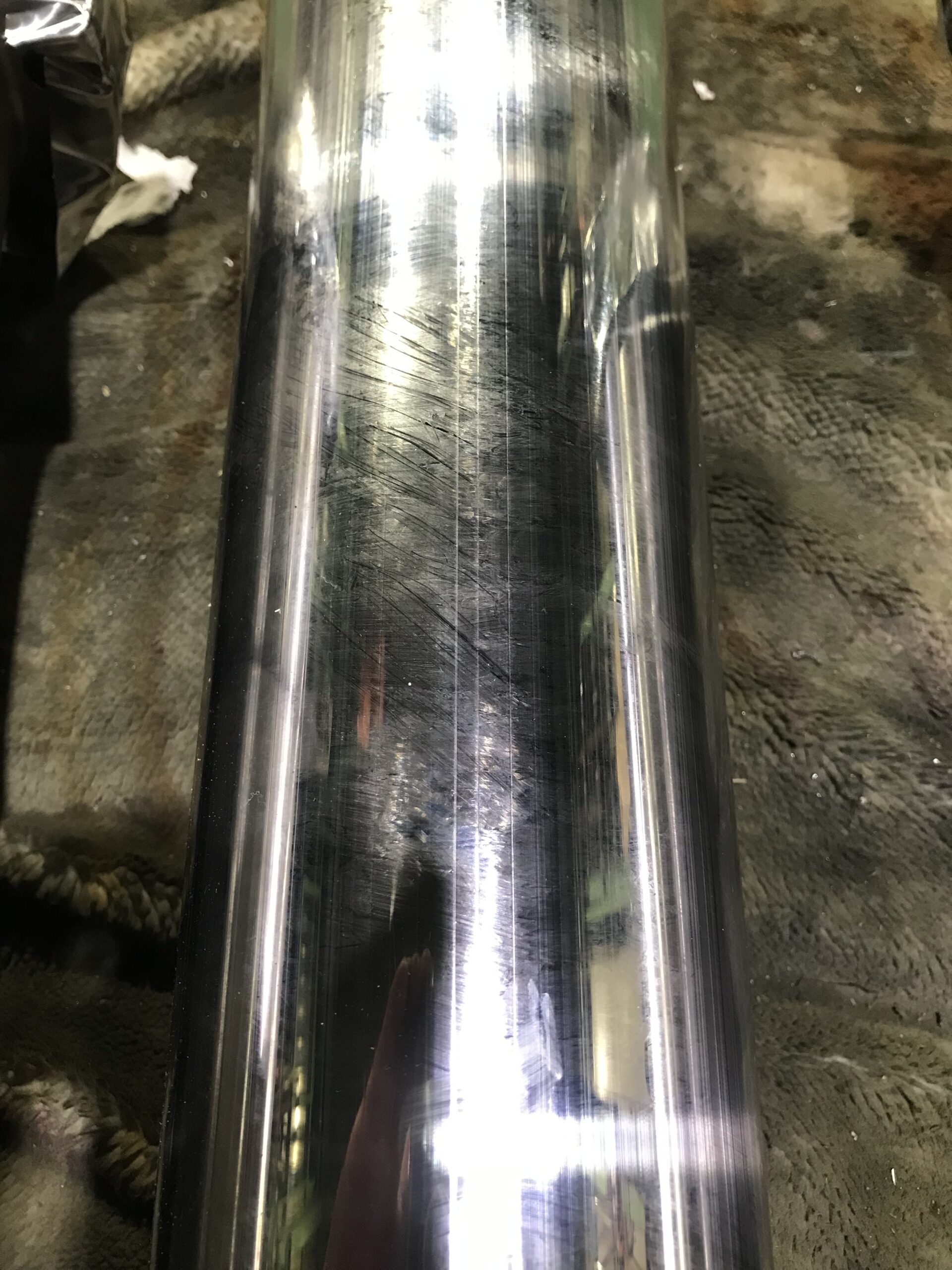

油圧シリンダーロッドに3mmの曲がりあり。
オイルシールストローク面に縦筋摩耗痕や
小傷がありました。
曲がりや摩耗が原因で油漏れを起こしたと
思われます。
対策と方法
曲がり修正、そして硬質クロムメッキと研磨
加工で再生します。
先ず、油圧プレス機で曲がった油圧シリンダー
ロッドを押して伸ばし曲がりを直す。
そして旋盤にて両センター加工後、円筒研磨加工
にて摩耗痕や傷を「-0.9mm 100幅。-0.5mm
1400幅。 」取り除く。また削った分以上に、
硬質クロームメッキを「1mm以上」肉盛り、
再度、円筒研削盤にてスタンダードサイズに
仕上げ研磨を行う。仕上がり寸法φ109.99mm

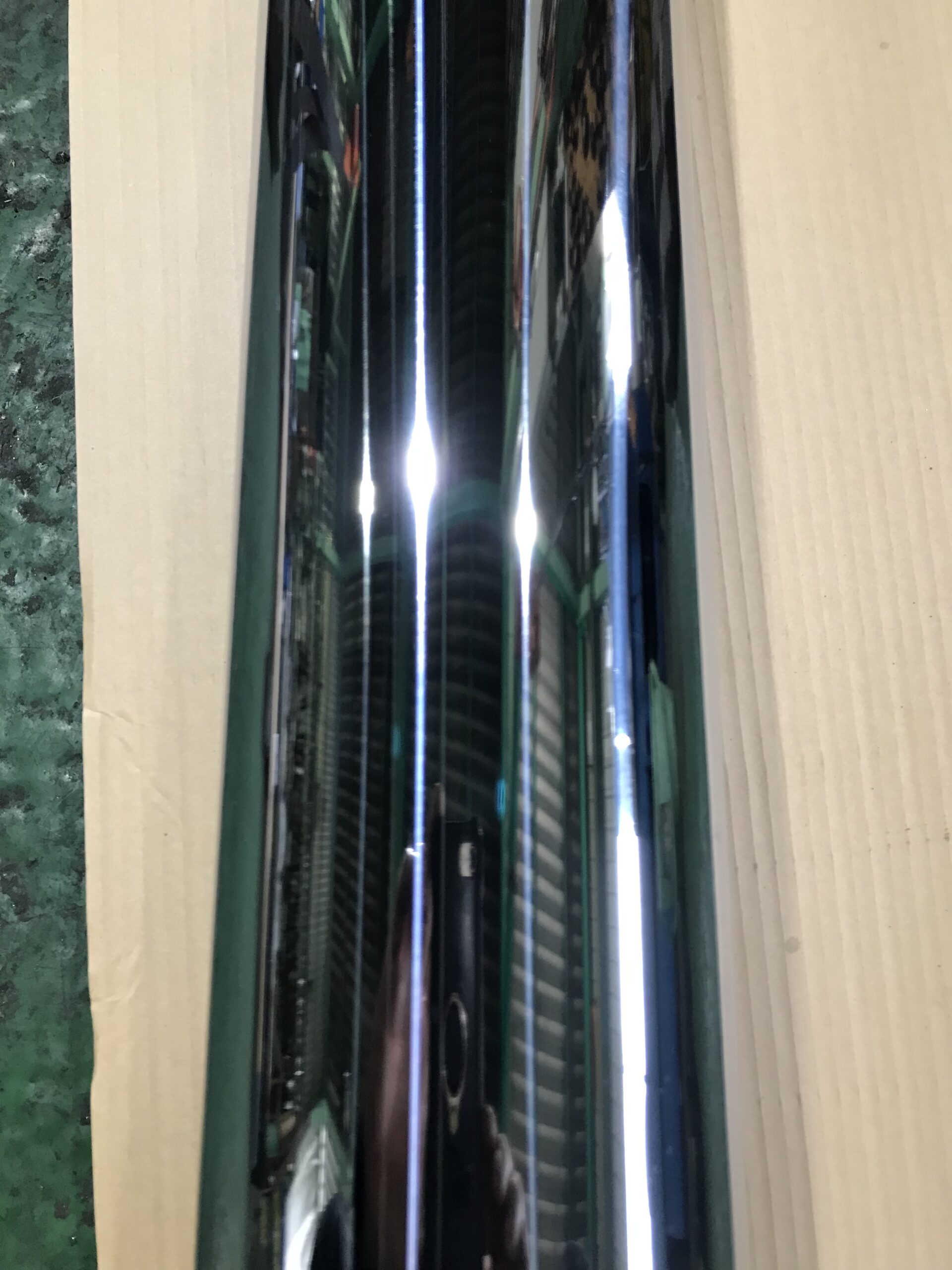

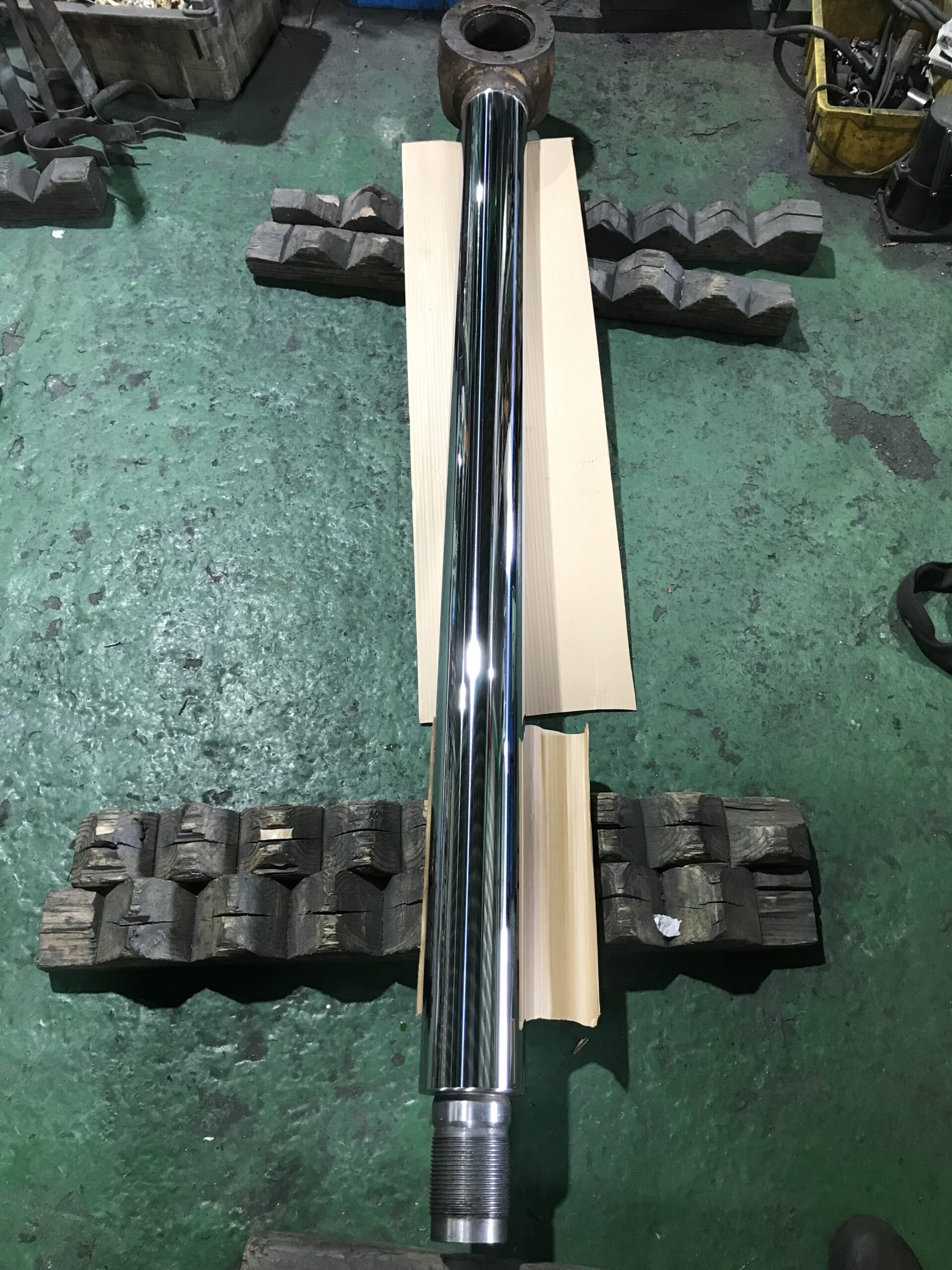

最終仕上げは、鏡面研磨まで行いました。
硬質クロムメッキの浴槽の温度は、55℃
前後で処理が行われました。
硬質クロムメッキが施された表面は、非常に
強くビッカーズ硬さで表すとHV850以上を示す。
前後で処理が行われました。
硬質クロムメッキが施された表面は、非常に
強くビッカーズ硬さで表すとHV850以上を示す。
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/03/4700E29E-1FB3-40AF-B494-A73E4B43EE67-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダーロッド メッキ再生 油圧シリンダーロッド メッキ再生](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/03/FCE273A7-86AF-4E58-A1B8-1A0F6A73BEC8-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/03/96B62BAE-463D-4204-B620-5601908CB82D-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/03/6D0E8E1B-01BA-4AE1-9091-59B5AD0431A3-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダーロッド メッキ再生](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/03/FCE273A7-86AF-4E58-A1B8-1A0F6A73BEC8-scaled.jpeg?resize=1256%2C1675&ssl=1)
今回もご利用ありがとうございました。
またご縁ありましたら宜しくお願い致します。
