建設重機機械部品. コマツ
油圧シリンダーロッド.寸法φ40×680×935L
ロッドの油漏れメッキ修理依頼。
建設重機機械部品. コマツ
油圧シリンダーロッド.寸法φ40×680×935L
ロッドの油漏れメッキ修理依頼。

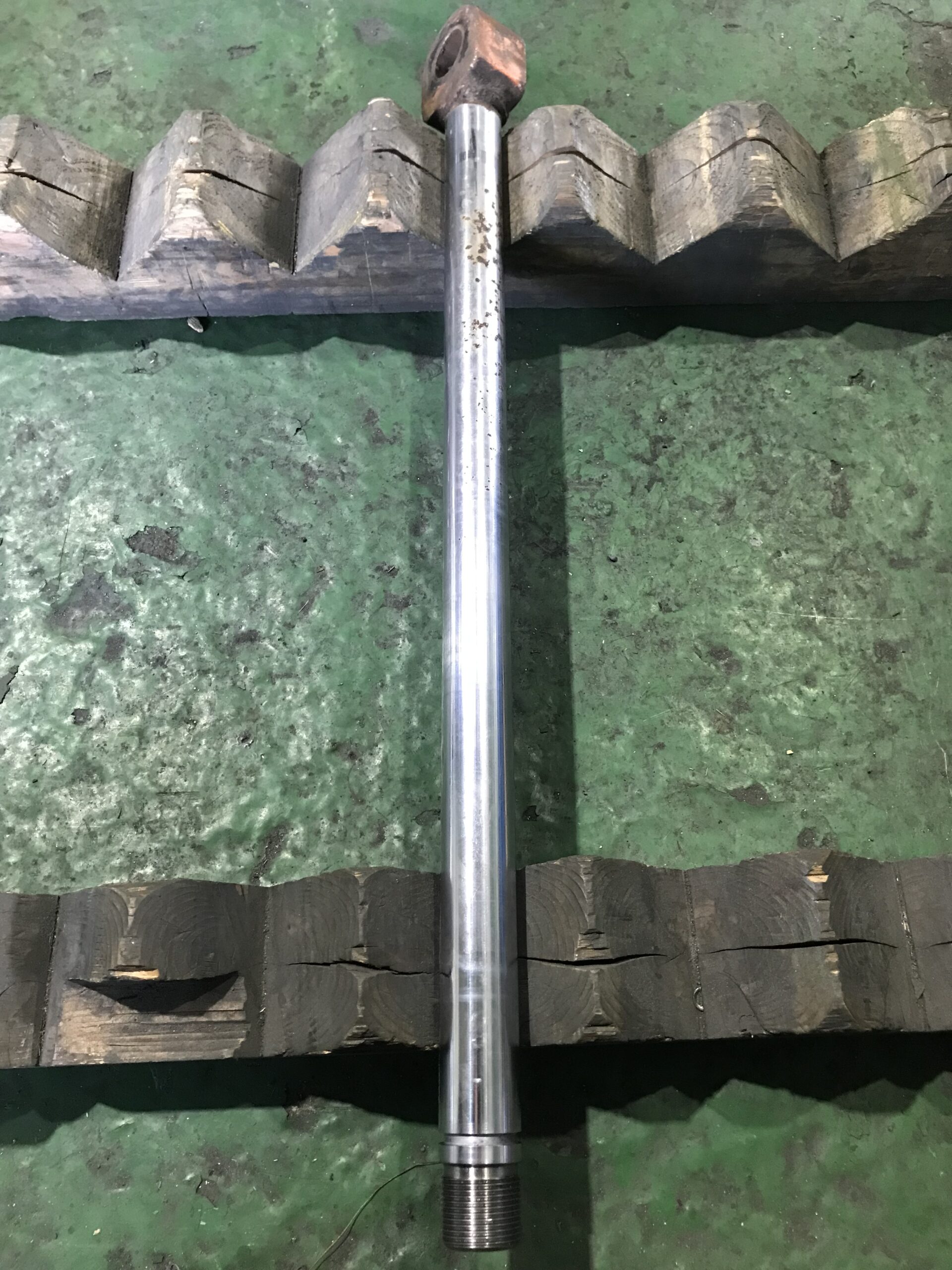

状態

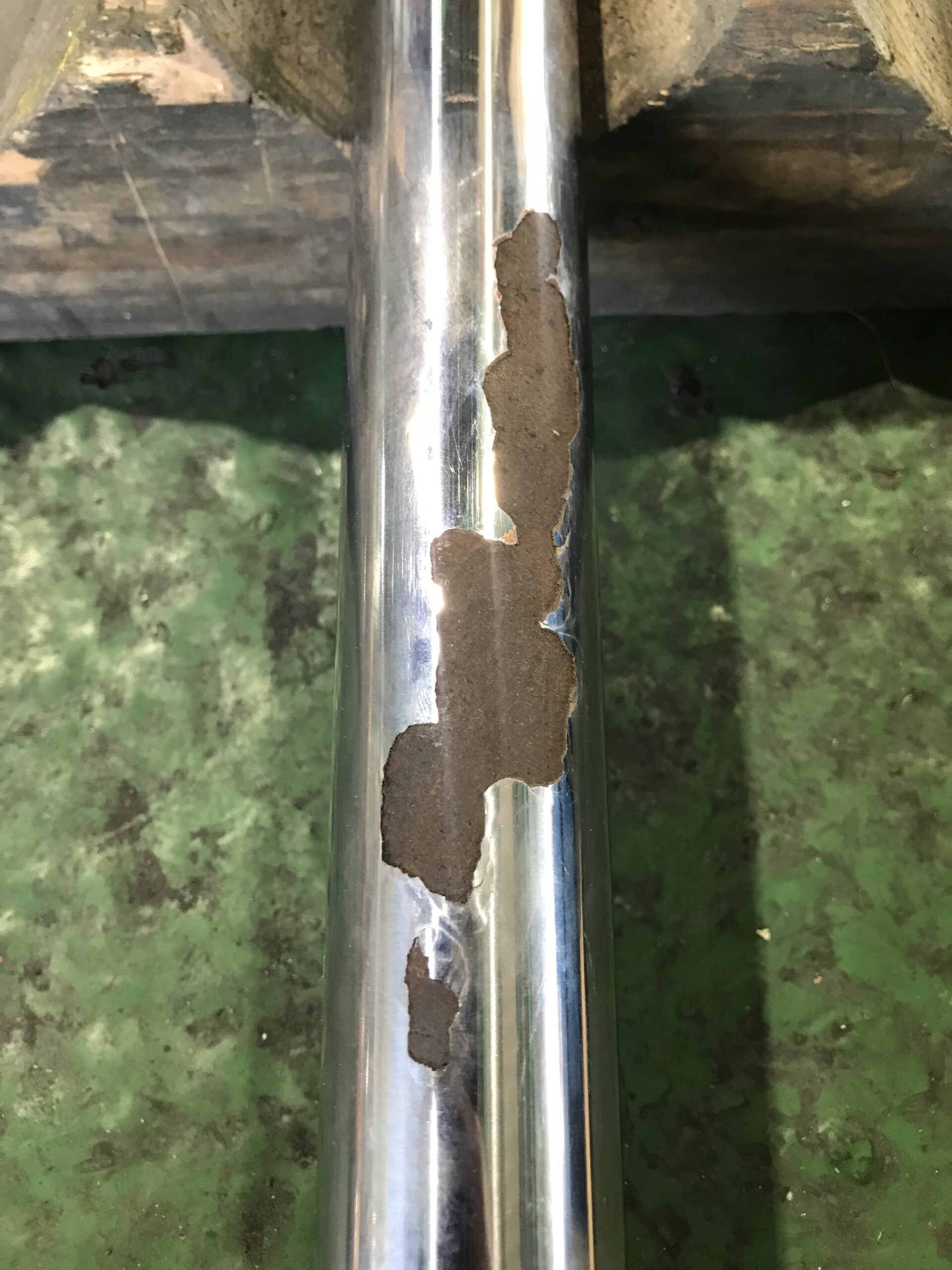

クレビスから200位の所にメッキ欠け、
また欠けた部分には深いサビが発生して
いました。油漏れの原因は、メッキ欠けだ
と思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
まず、油圧シリンダーロッドの両側面に
研磨加工用の両センターを60度加工する。
そして両センターを芯に円筒研削盤にて
メッキ欠けやサビがなくなるまで下研磨加工、
また下研磨で削った「-0.3mm.部分-1mm」
分以上に硬質クロムメッキを肉盛り、再度、
円筒研削盤で仕上げ研磨を行う。

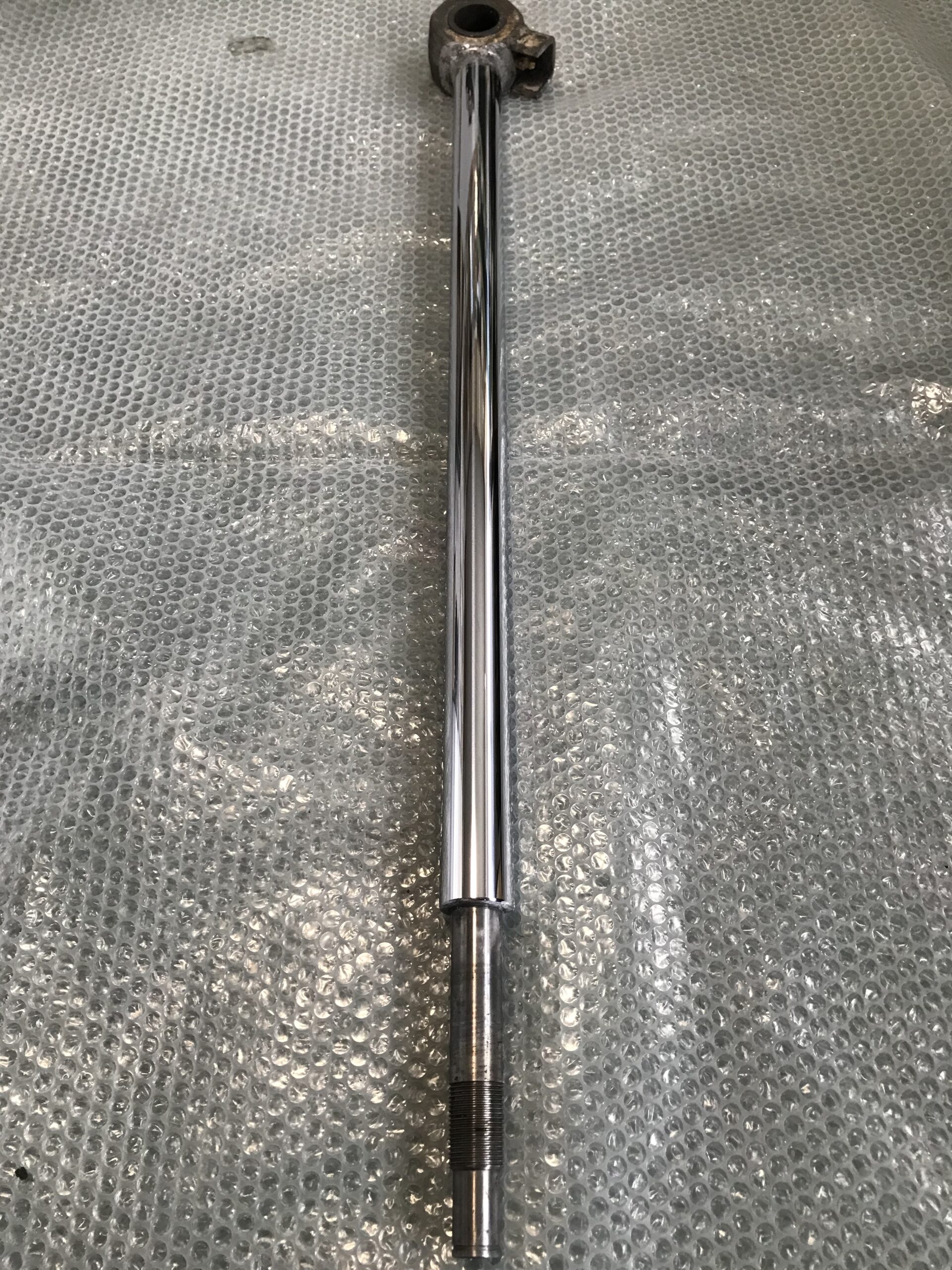

仕上がり寸法φ39.98mm

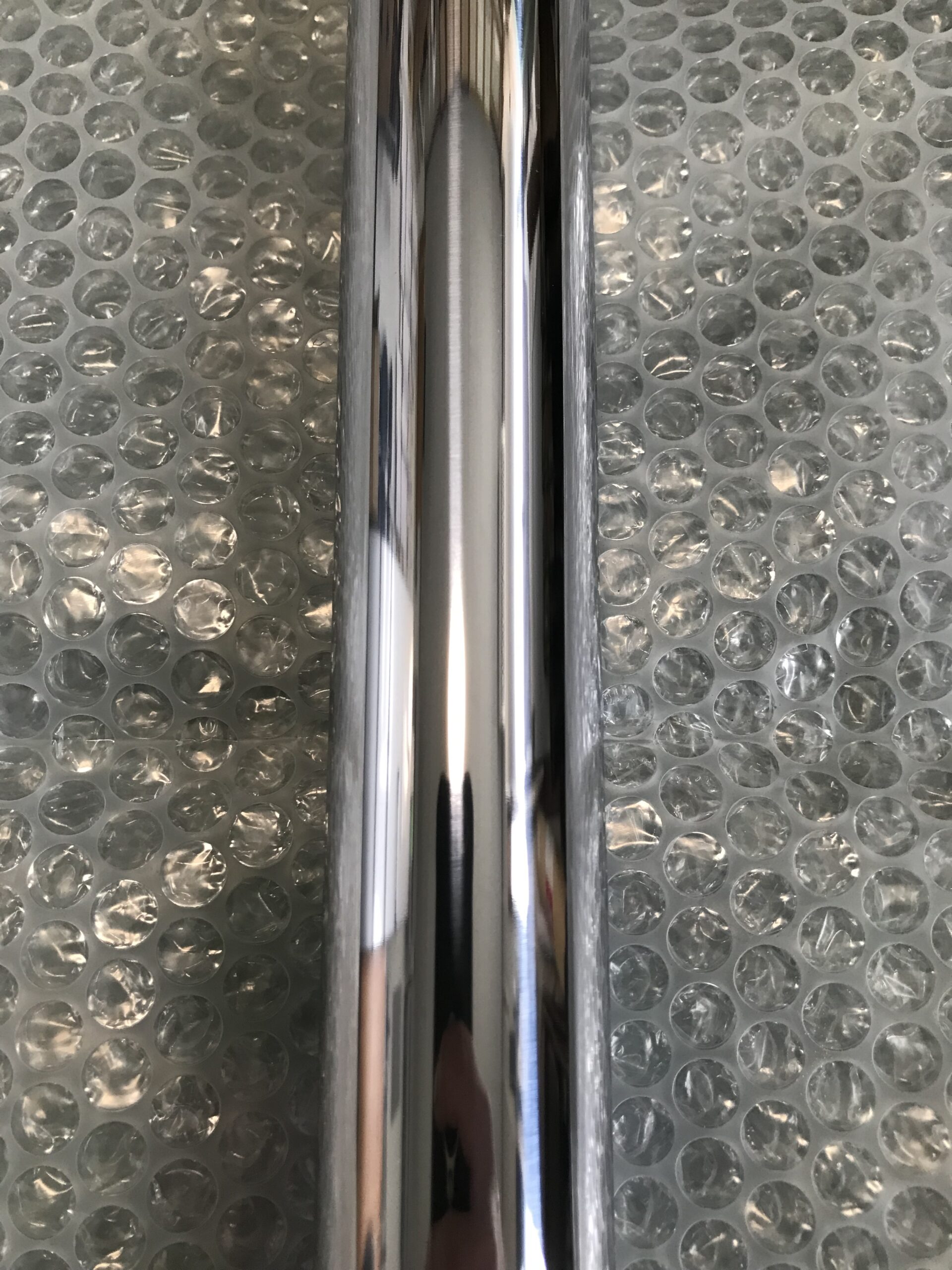

最終仕上げは鏡面研削盤で仕上げる。
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/02/BB97C98F-0A12-4007-9B0C-05ADBEA3C366-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダーロッド 油圧シリンダーロッド](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/02/298A3A67-8436-4686-A433-1F820978FC8D-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/02/F2DEACF9-74D0-45DD-8207-42650ABF8A7E-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/02/7BF4BEC0-BF88-47D7-BC8E-444051815268-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダーロッド](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/02/298A3A67-8436-4686-A433-1F820978FC8D-scaled.jpeg?resize=1256%2C1675&ssl=1)
