ありがとう。ネット受注♪広島県.
建設機械部品. ユンボ.
油圧シリンダーロッド.
寸法φ70×1035×1225L
油漏れメッキ修理ご依頼。
建設機械部品. ユンボ.
油圧シリンダーロッド.
寸法φ70×1035×1225L
油漏れメッキ修理ご依頼。
状態

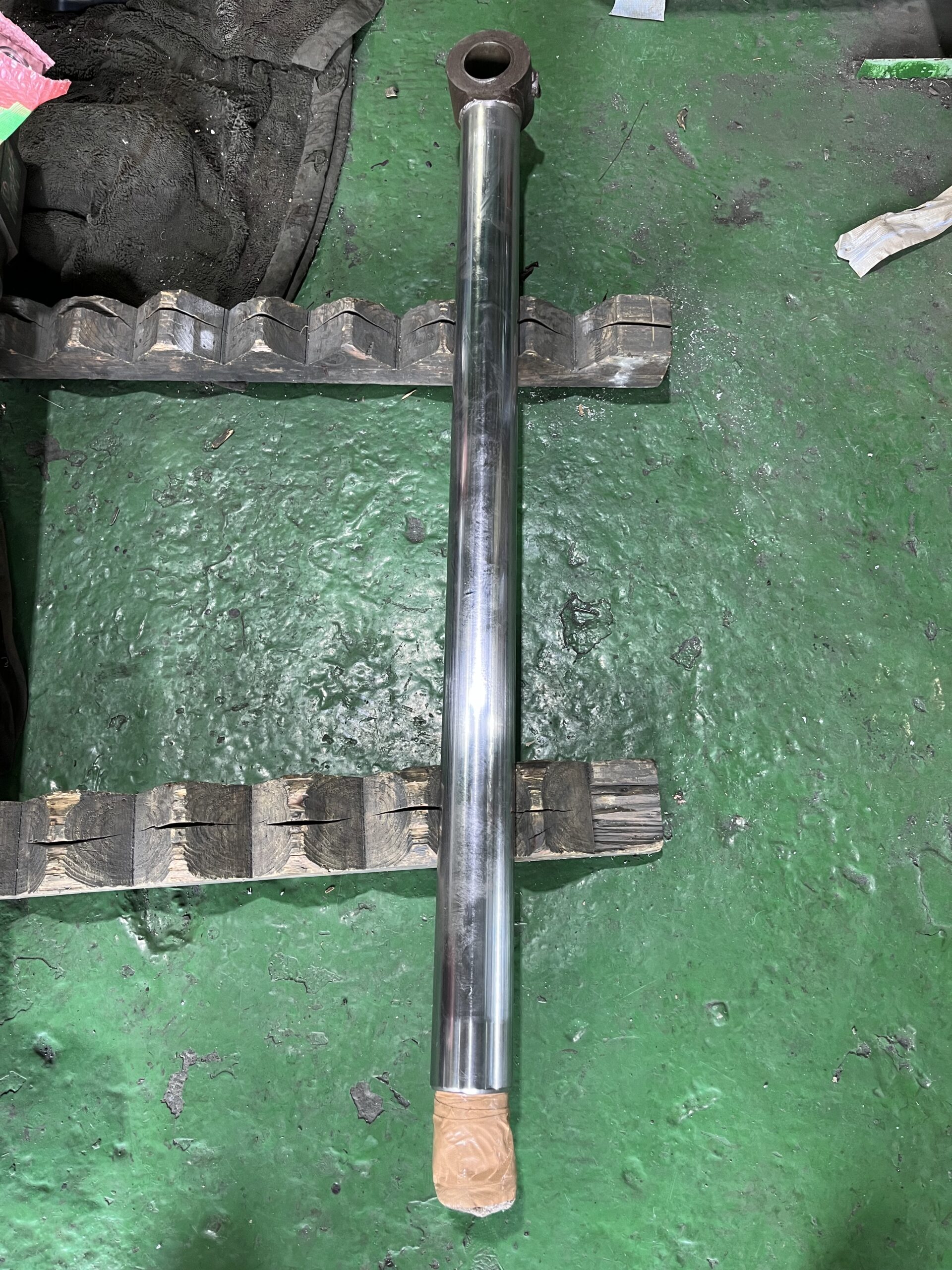

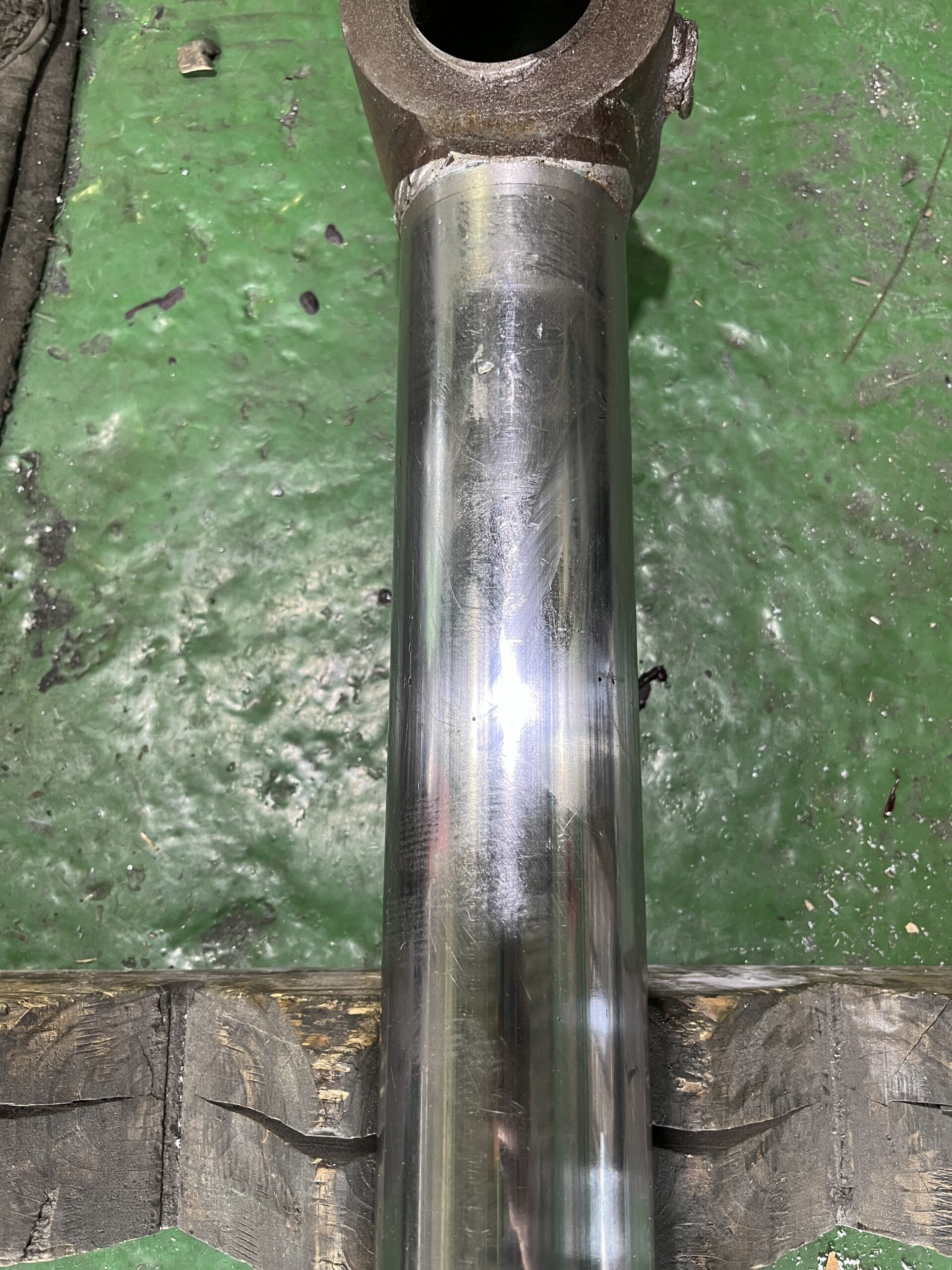

油圧シリンダーの表面には、縦筋摩耗や
小傷が確認できました。クレビス首下から
150ぐらいの幅で深いサビも確認できました。
油漏れの原因は、縦筋摩耗や小傷だと思わ
れます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、油圧シリンダーロッドの両側面に研磨
加工用のセンターを60度で加工。
そして両センターを芯に円筒研削盤にて
縦筋摩耗や小傷が無くなるまで下研磨加工、
また下研磨で削った【-0.45 部分的に-1mm】
分以上に硬質クロームメッキを肉盛り、再度、
円筒研削盤で仕上げ研磨を行う。
仕上がり寸法φ70 0〜-0.03

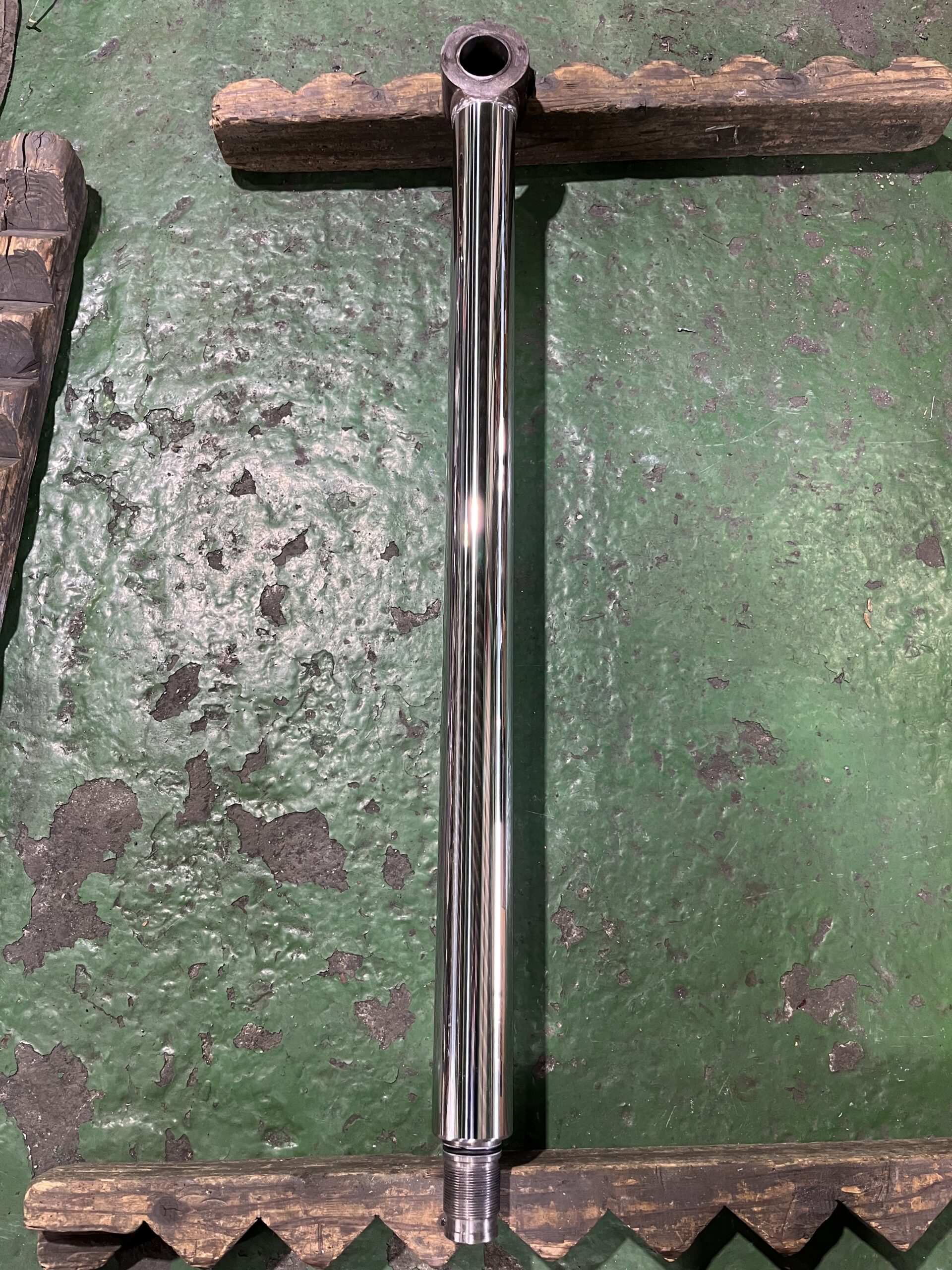

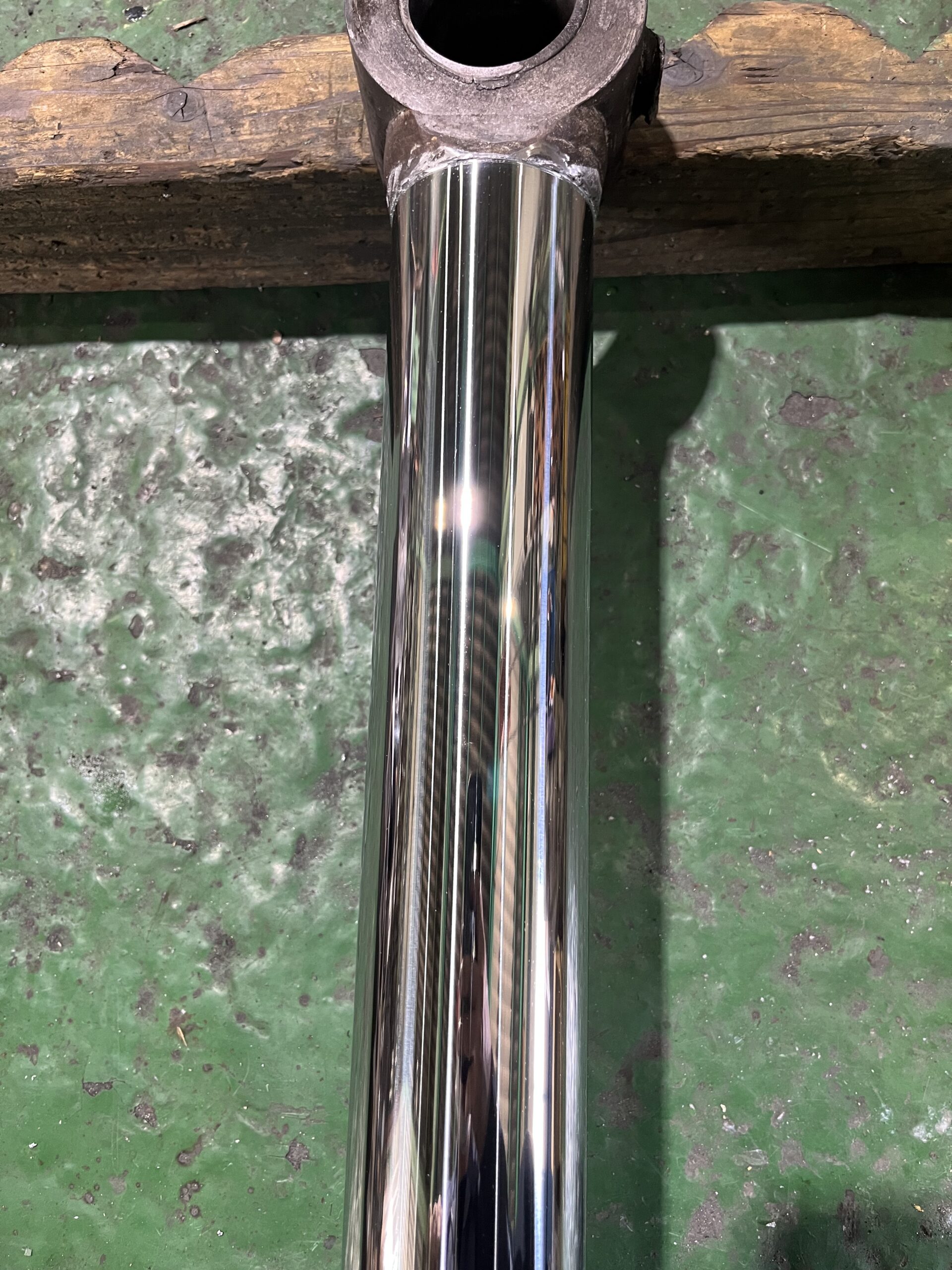

最終仕上げの鏡面研磨加工まで。
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2024/06/IMG_7482-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダーロッド 油圧シリンダーロッド](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2024/06/IMG_7548-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2024/06/IMG_7483-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2024/06/IMG_7549-scaled.jpeg?w=1256&ssl=1)
![油圧シリンダーロッド](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2024/06/IMG_7548-scaled.jpeg?resize=1256%2C1675&ssl=1)
