ありがとう。直接持ち込み♪福岡県.
建設機械部品. .油圧シリンダーロッド.
寸法φ40×675×860L
寸法φ45×675×860L
油漏れメッキ修理御依頼。
建設機械部品. .油圧シリンダーロッド.
寸法φ40×675×860L
寸法φ45×675×860L
油漏れメッキ修理御依頼。

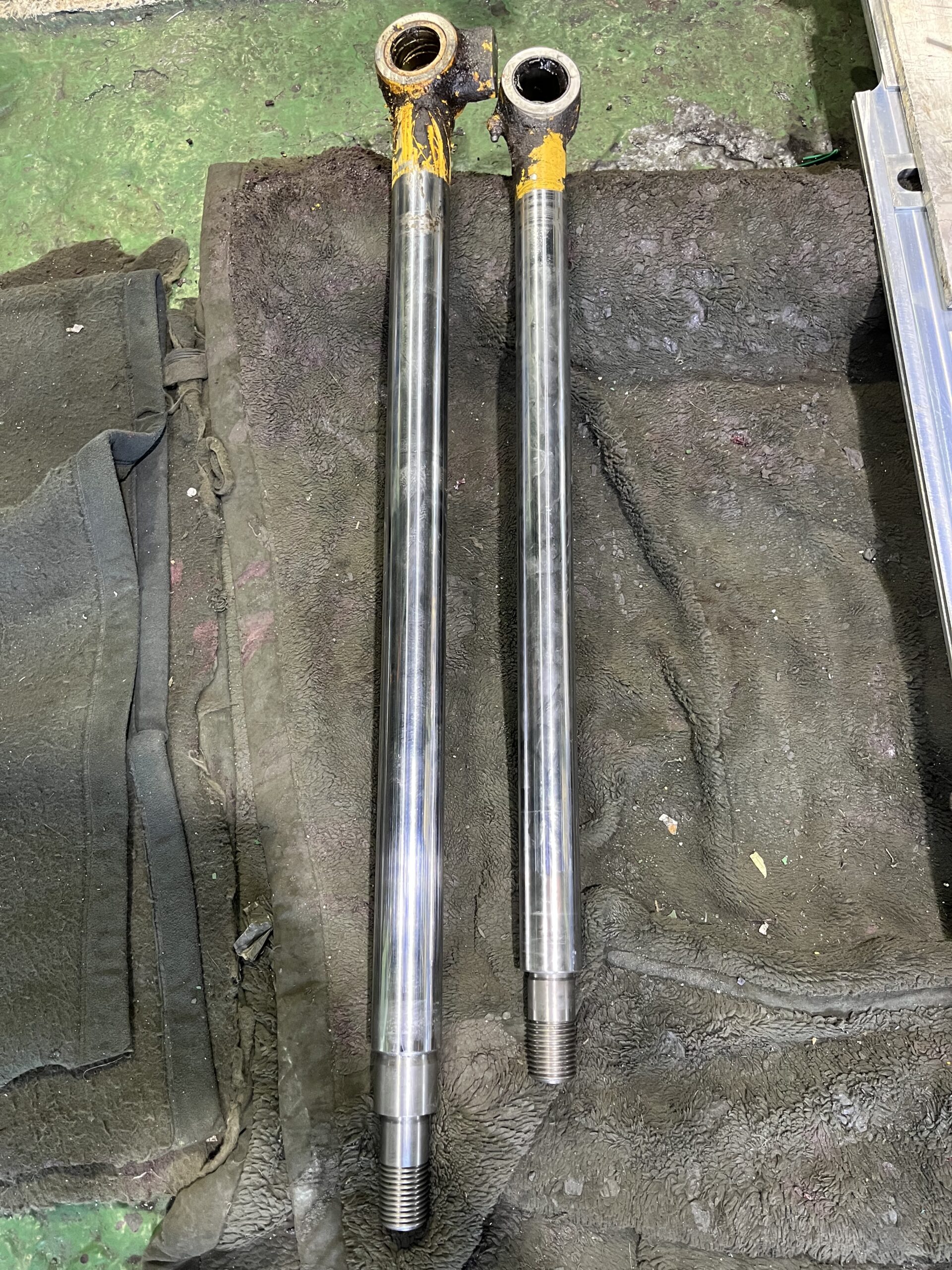

状態

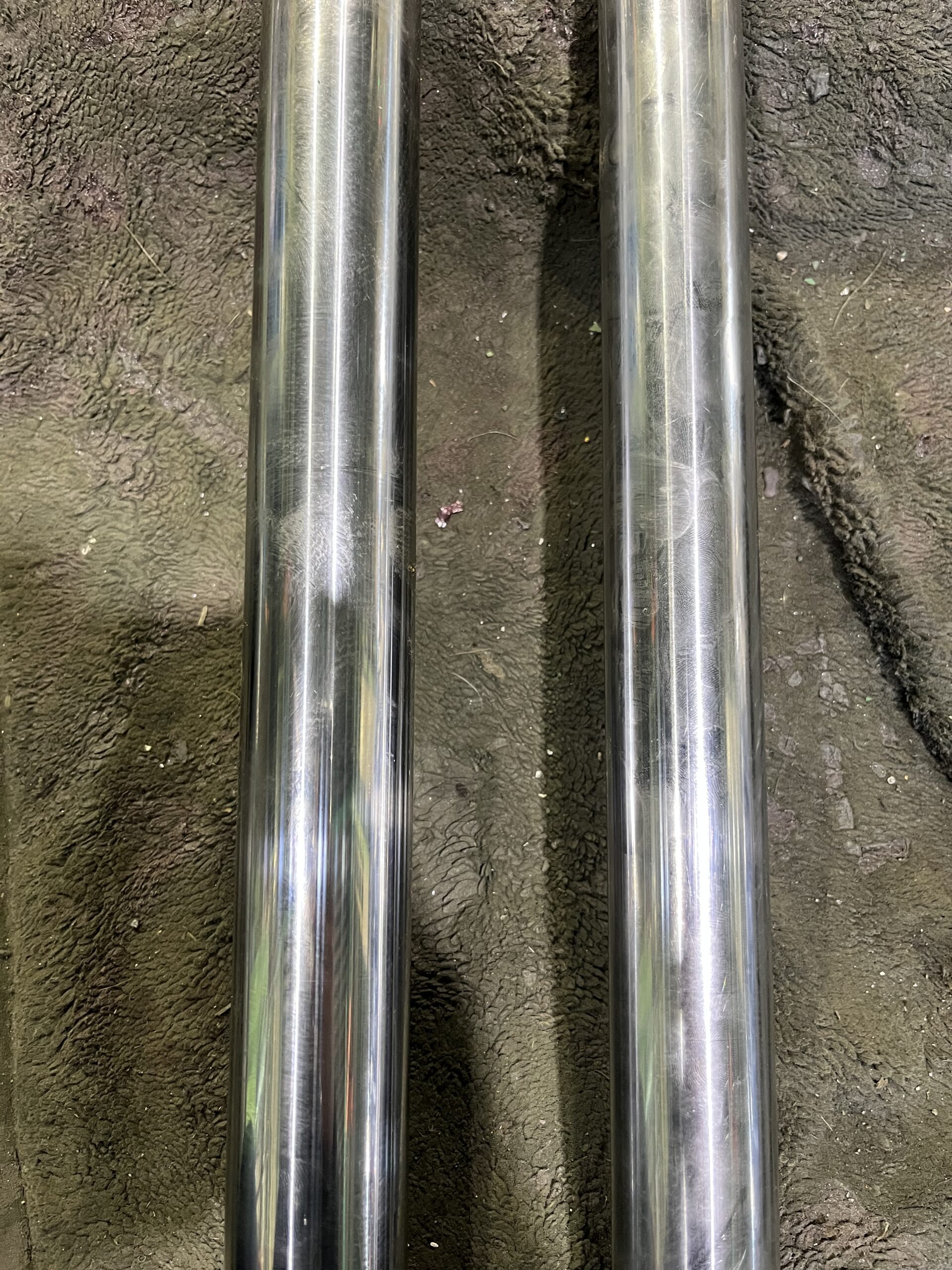

油圧シリンダーロッドの表面には、縦筋
摩耗が確認できました。またφ40のロッド
には0.2mmの曲がりが確認できました。
油漏れの原因は、摩耗による寸法痩せや
曲がりだと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、油圧プレス機にて0.2mmの曲がりを
伸ばします。そして旋盤にてロッドの両側
面にセンター加工。その両センターを芯
に円筒研削盤で縦筋摩耗が無くなるまで
下研磨加工。また下研磨で削った「-0.35mm」
分以上に硬質クロムメッキを肉盛り、再度、
円筒研磨機で仕上げ研磨を行う。

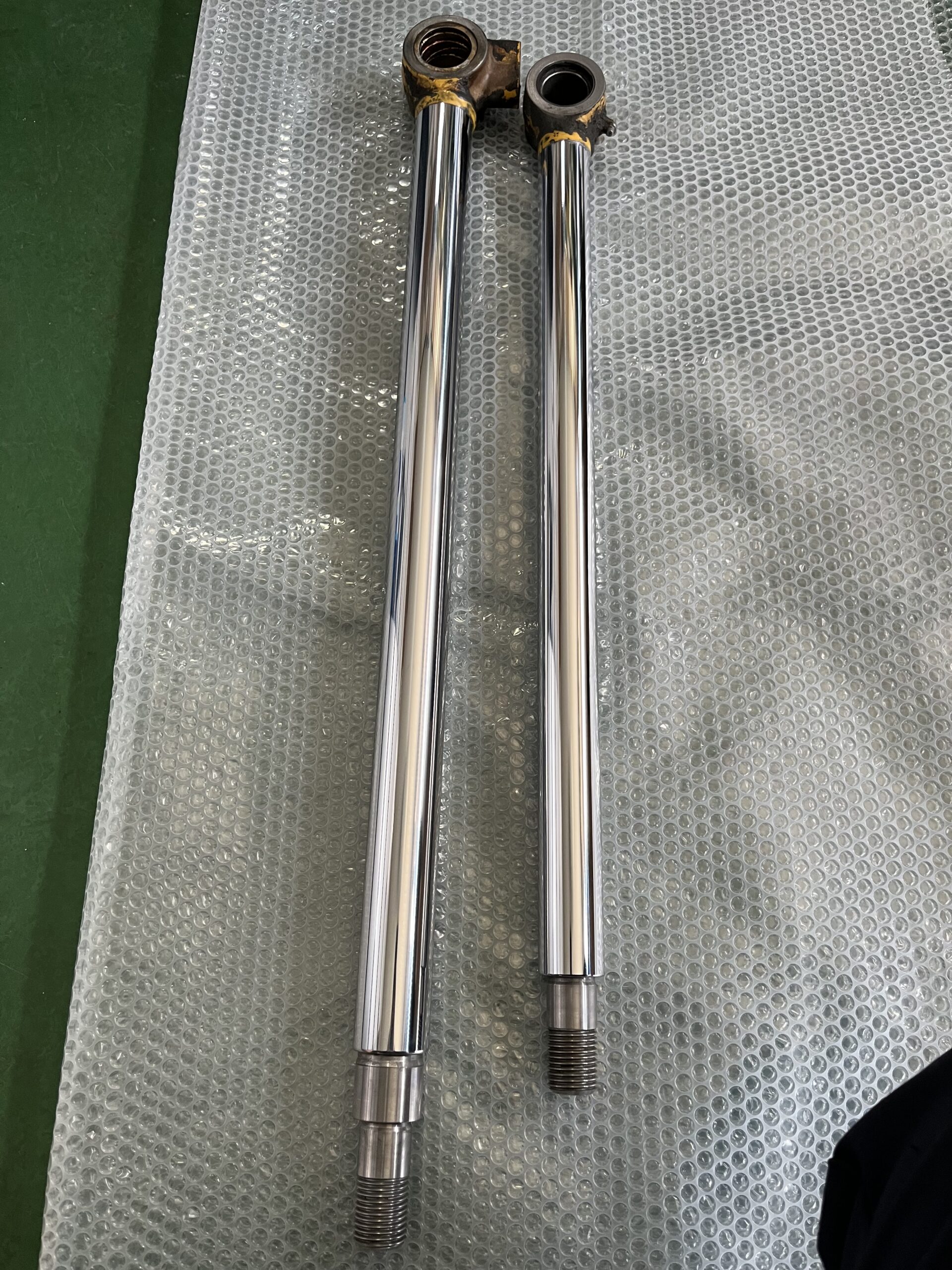

仕上がり寸法φ39.96〜64mm
仕上がり寸法φ44.96〜94mm

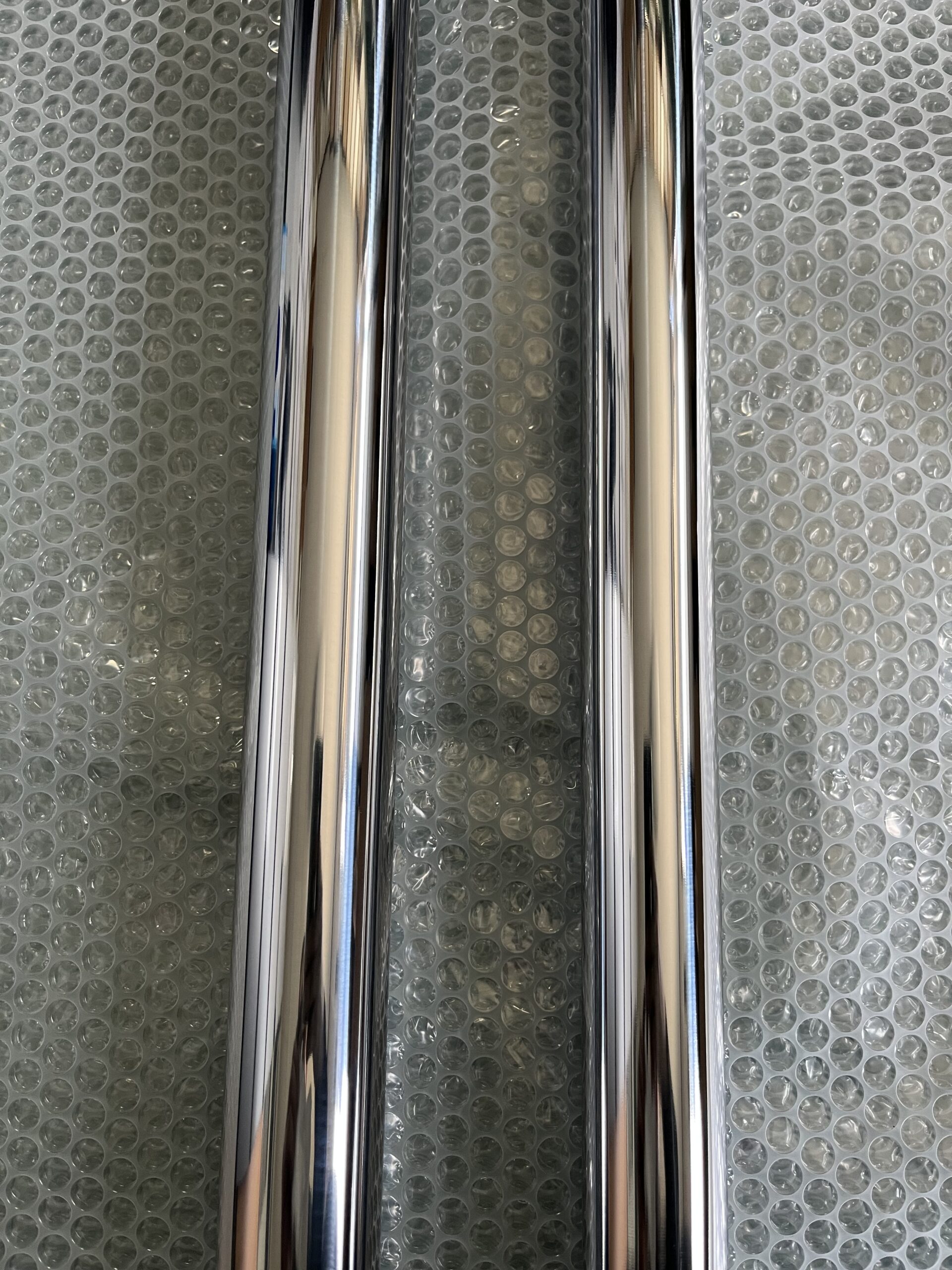

最終仕上げはサイザル仕上げまで。





この度は、御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
