ありがとう。ネット受注♪広島県.
建設機械部品 整備 オーバーホール.
油圧シリンダーロッド ピストンロッド。
寸法φ60×950×1158L
油漏れメッキ修理御依頼。
建設機械部品 整備 オーバーホール.
油圧シリンダーロッド ピストンロッド。
寸法φ60×950×1158L
油漏れメッキ修理御依頼。

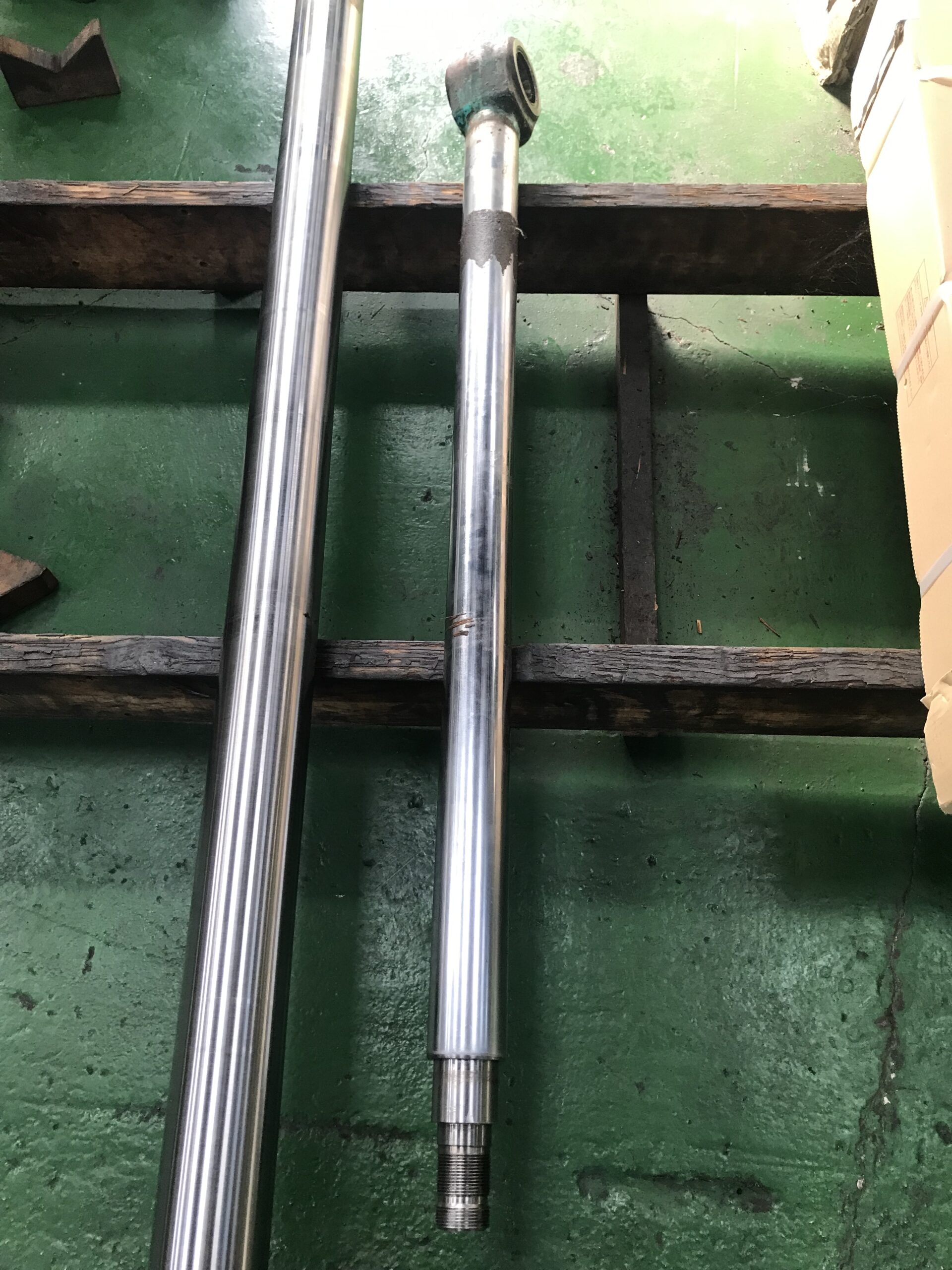

状態

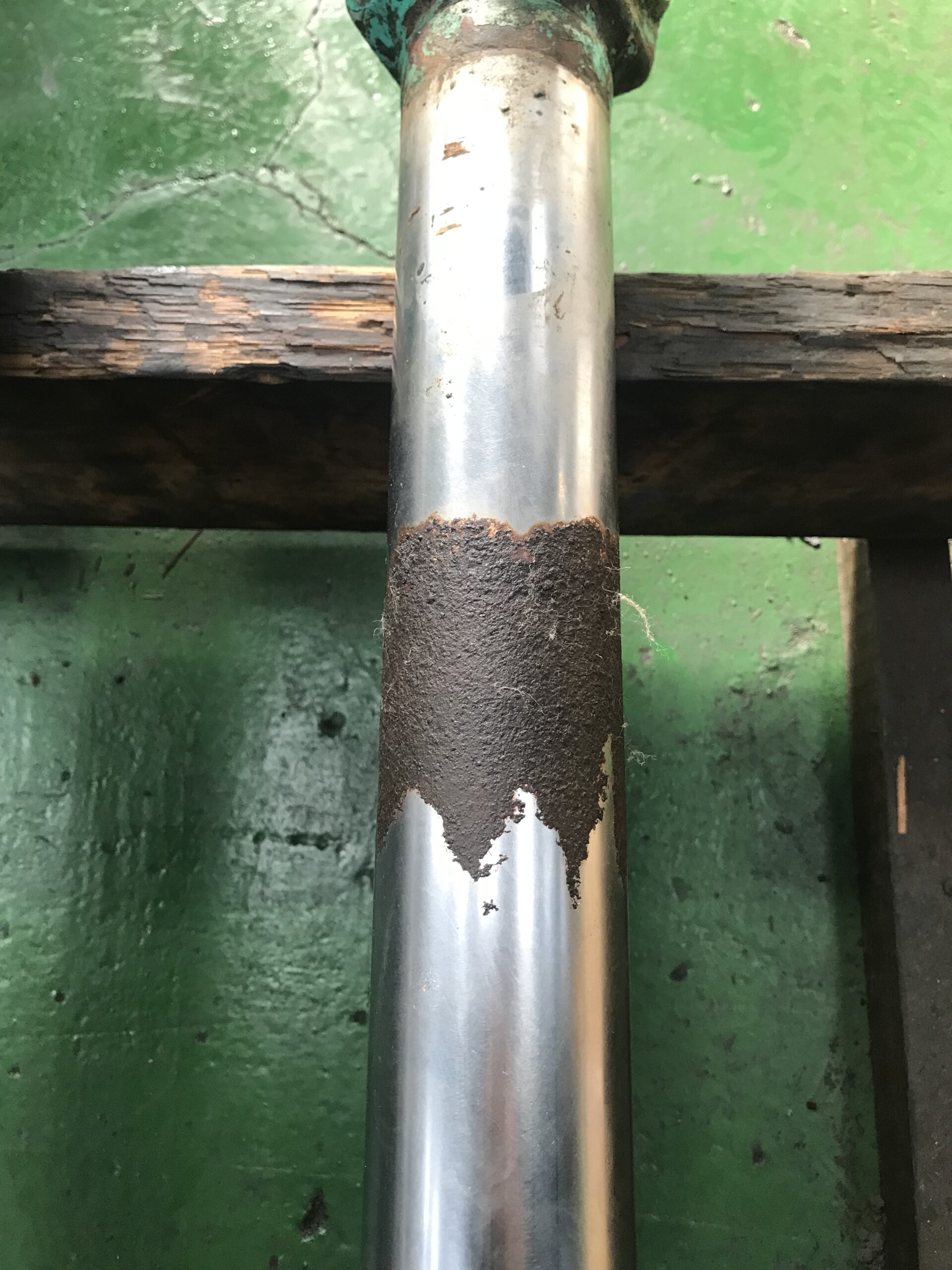

油圧シリンダーロッドのクレビスから
200ぐらいのところに深く食い込んだ
サビが広範囲に広がっていました。
サビの部分は凸凹していました。
油漏れの原因は、深く食い込んだサビ
だと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、油圧シリンダーロッドの両側面に研磨
加工用のセンターを60度で加工。
そして両センターを芯に円筒研削盤にて深い
サビが無くなるまで下研磨加工、また下研磨で
削った【-0.25mm 部分的に-1.2mm】分以上に
硬質クロームメッキを肉盛り、再度、円筒研削
盤で仕上げ研磨を行う。
仕上がり寸法φ59.93〜91mm

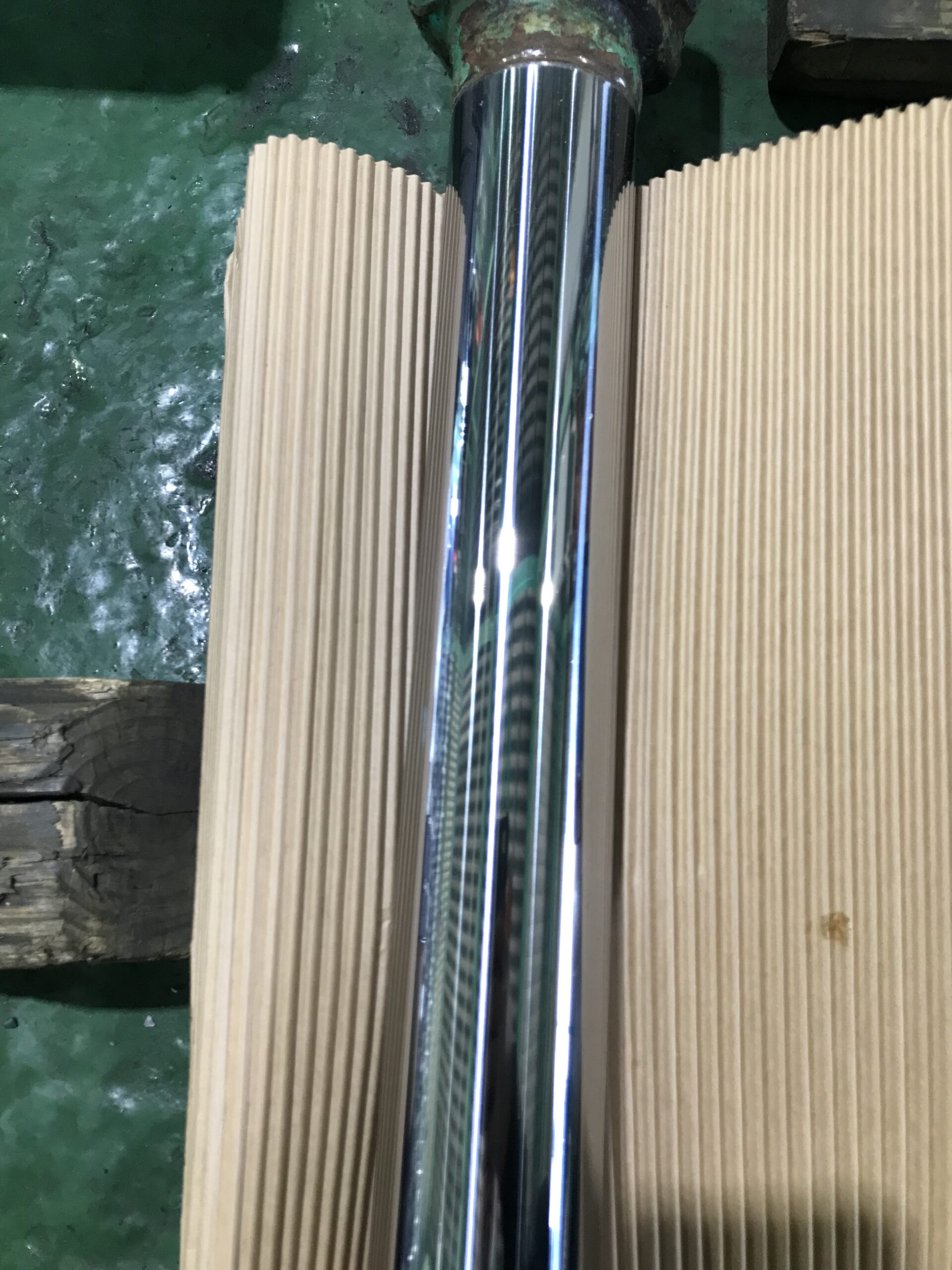

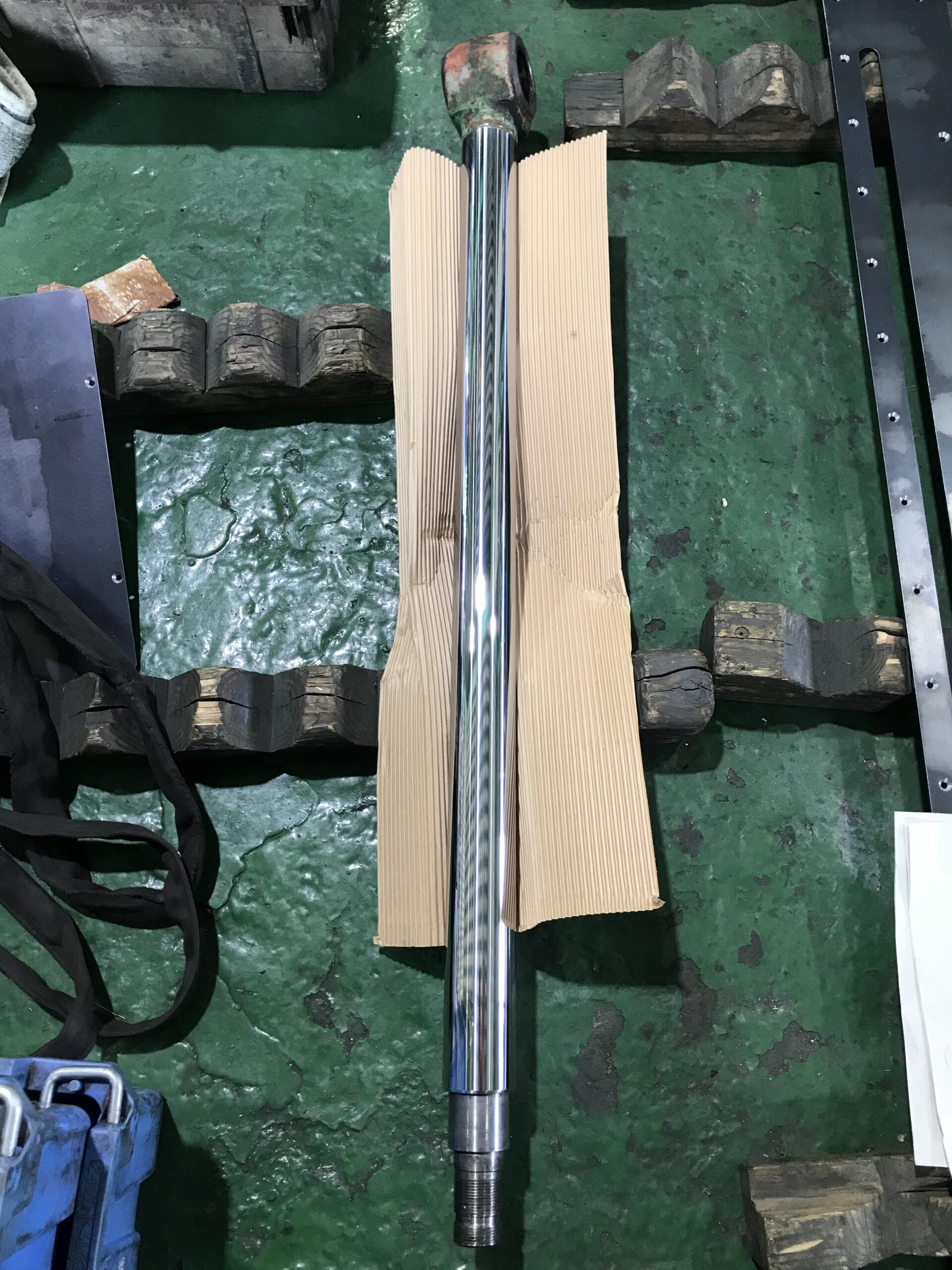

最終仕上げの鏡面研磨加工まで。
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/9FC3F659-0E16-486A-828D-B6D45294A14A-scaled.jpeg?w=1256&ssl=1)
![コベルコSK50 油圧シリンダーロッド コベルコSK50 油圧シリンダーロッド](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/8EADA88B-5905-48E9-AA1B-E2851AC16A71-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/69C8F470-2DE5-4CF0-A37C-81E33A0F2EC1-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/FA56DA31-FC19-498F-926D-9C5D96082D04-scaled.jpeg?w=1256&ssl=1)
![コベルコSK50 油圧シリンダーロッド](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/8EADA88B-5905-48E9-AA1B-E2851AC16A71-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
