バイクパーツメッキ加工履歴

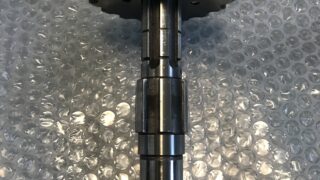

先ず、ミッションシャフトの両側面に 研磨加工用のセンターを60度で加工。 そして両センターを芯に円筒研削盤にて 摩耗痕が無くなるまで下研磨加工、また下研磨 で削った【-0.15mm】分以上に硬質クローム メッキを肉盛り、再度、円筒研削盤で仕上げ 研磨を行う。 仕上がり寸法φ25±0 仕上がり寸法φ20 0〜-0.02 最終仕上げの鏡面サイザル仕上げまで。

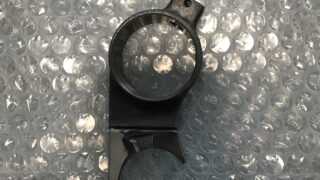

先ず、段付き摩耗した部分に合わせてグライン ダー研磨、その後、バフ研磨で形状形成下研磨、 また下バフ研磨で削った0.3mm以上にハード クロームめっきを肉盛り、再度、仕上げバフ 研磨で厚み5mm±0.02に収める。

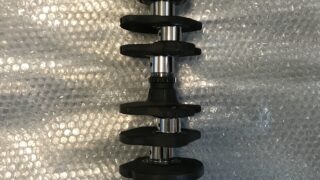

旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 摩耗痕が無くなるまで真円に下研磨加工、 また下研磨で削った-0.2mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤にて スタンダードサイズに仕上げ研磨を行う。 仕上がり寸法φ22.99〜98mm 最終仕上げは、全箇所ラッピング仕上げ。

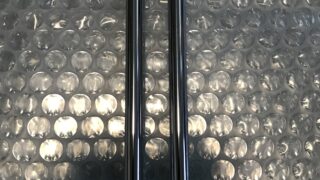

GSX400Fのインナーチューブはトップの 方にCクリップ溝があるのでメッキ厚を考慮 し旋盤でCクリップ溝を切り込んでおく。 そしてインナーチューブのトップボルトが嵌る 内ネジに研磨用の治具をネジ込み、旋盤にて 両センター「面取り」を60度で加工。 その両センターを芯に円筒研削盤にて侵食サビ が無くなるまで真円に下研磨加工、また下研磨 で削った-0.4mm以上に硬質クロムめっきを 肉盛り、再度、円筒研削盤で仕上げ研磨を行う。 仕上がり寸法φ32.97〜95mm. 最終仕上げは鏡面サイザル仕上げまで。

先ず、ウォーターポンプシャフトの両側面に 研磨加工用のセンターを60度で加工。 そして両センターを芯に円筒研削盤にて 腐食が無くなるまで下研磨加工、また下研磨 で削った【-0.2mm部分的に-1.5mm〜-3mm】 分以上に硬質クロームメッキを肉盛り、再度、 円筒研削盤で仕上げ研磨を行う。 仕上がり寸法φ10±0 最終仕上げの鏡面サイザル仕上げまで。

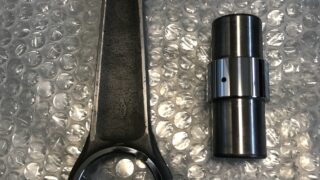

まず、同じ高さの2番目ピンで芯だし、その 芯で3番ピンをアンダーカット。 またアンダーカットで削った「-0.6mm」 以上に硬質クロムメッキで肉盛り、再度、 2番ピンの芯で3番ピンをSTDサイズに仕上げ 研磨加工。仕上がり寸法φ29.995±0.005 耐摩耗性の向上として全ヶ所ラッピング仕上げ まで。

先ず、旋盤にてクランクシャフトの両側面に 研磨加工用の両センターを加工。 両センター加工後は、円筒研削盤にて擦り傷や 摩耗が無くなるまで下研磨加工、また 下研磨加工で削った「-0.25mm 一部-2mm」 分以上に硬質クロムメッキを肉盛り、再度、 円筒研削盤で仕上げ研磨を行う。 仕上がり寸法B/G部φ25.00〜φ25.005 最終仕上げは鏡面仕上げまで行う。

先ず、旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 摩耗痕が無くなるまで真円に下研磨加工、 また下研磨で削った-0.45mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤にて スタンダードサイズに仕上げ研磨を行う。 仕上がり寸法φ22.99〜98mm 最終仕上げは、全箇所ラッピング仕上げ。

先ず、旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 摩耗痕が無くなるまで真円に下研磨加工、 また下研磨で削った-0.35mm分以上に硬質 クロムメッキを肉盛り、再度、円筒研削盤にて スタンダードサイズに仕上げ研磨を行う。 仕上がり寸法φ22.99〜98mm 最終仕上げは、全箇所ラッピング仕上げ。

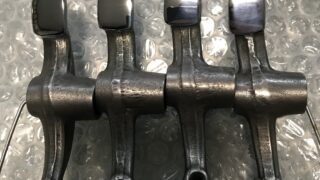

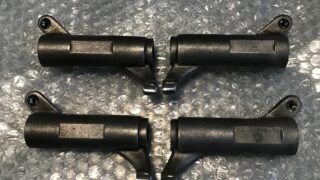

先ず、ロッカーアーム、スリッパー面の旧メッキ 層を電気分解によるメッキ剥離。また剥離後は、 スリッパー面の表面をバフ研磨で整える。 そしてサージェント浴にて「80μm」硬質クロム メッキ肉盛り、仕上げはバフ研摩で仕上げる。
