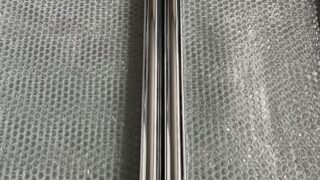

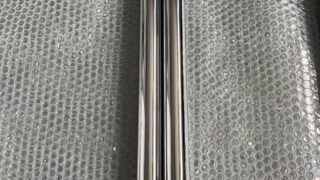

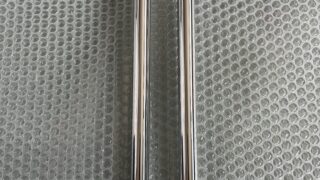

旋盤にてロッドの両側面にセンター 加工。そして両センターを芯に円筒研削盤 で点錆や摩耗が無くなるまで下研磨加工。 また下研磨で削った「-0.5mm」分以上に 硬質クロムメッキを肉盛り、再度、円筒研 磨機で仕上げ研磨を行う。 仕上がり寸法φ11.74〜φ11.76mm 最終仕上げはサイザル仕上げまで

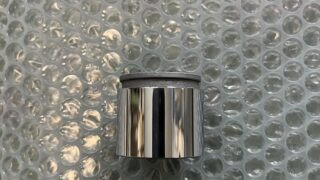

先ず、バフ研磨で表面を整える。 そして硬質クロムメッキを40μm〜50μm 以上肉盛りバフ研磨で寸法調整しました。 インナー外径φ29.80mm アウター外径φ40.60mm

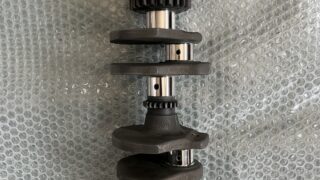

ジャーナル5ヶ所を円筒研削盤にて -0.2mmアンダーカット後、硬質クロム メッキを0.2mm以上肉盛り、仕上げで 研磨でスタンダードサイズに仕上げ研磨加工。 仕上がりφ32 +0〜-0.01 <span class="red-under">そしてクランクシャフト研削盤にて同じ 高さの4番ピンで芯出し、その芯で 1番ピンを摩耗痕が無くなるまでアンダー カット、そして3番目ピンで芯をだし、その 芯で2番ピンの摩耗痕が無くなるまでアンダー カット。 またアンダーカットで削った「-0.3mm」 分以上に硬質クロームメッキで肉盛り、再度、 上記同様の方法で4番ピンの芯で1番ピンを スタンダードサイズに仕上げ研磨加工。 そして3番ピンの芯で2番ピンをSTDサイズに 仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 1番2番ピンが完成すると、今度は1番2番 ピンの芯で、3番4番ピンをアンダーカット。 アンダーカットで削った「-0.3mm」分以上 に硬質クロームメッキで肉盛り、再度、1番 2番ピンの芯で3番4番ピンをスタンダード サイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 最終仕上げは、耐摩耗性の向上として全ヶ所 ラッピング仕上げまで

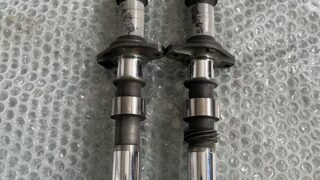

旋盤にカムシャフトを乗せ研磨加工用の センターを両側面に60度にて加工を行う。 次に、そのセンターを利用し円筒研削盤で 摩耗が無くなるまで真円に下研磨加工、 また下研磨で削った「-0.2mm」分以上に 硬質クロムメッキを肉盛り、再度、円筒研削 盤にてスタンダードサイズに仕上げ研磨を行う。仕上がり寸法φ22.99〜φ22.97mm 最終仕上げは、全箇所ラッピング仕上げ

軟素材布に油多めの酸化クロム油脂を 塗付けてジャーナル及びピン、シール部の 全ヶ所磨け上げる。油脂を枯らす事なく磨き 上げるので寸法の変化はほぼありません

ロッカーアームスリッパー面の旧メッキ 層を電気分解によるメッキ剥離。また剥離後は、 スリッパー面の表面をバフ研磨で整える。 そしてサージェント浴にて「60μm」 硬質クロムメッキ肉盛り、仕上げはバフ研摩 で仕上げる

クランクシャフト研削盤にて同じ 高さの4番ピンで芯出し、その芯で 1番ピンを摩耗痕が無くなるまでアンダー カット、そして3番目ピンで芯をだし、その 芯で2番ピンの摩耗痕が無くなるまでアンダー カット。 またアンダーカットで削った「-0.3mm」 分以上に硬質クロームメッキで肉盛り、再度、 上記同様の方法で4番ピンの芯で1番ピンを スタンダードサイズに仕上げ研磨加工。 そして3番ピンの芯で2番ピンをSTDサイズに 仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 1番2番ピンが完成すると、今度は1番2番 ピンの芯で、3番4番ピンをアンダーカット。 アンダーカットで削った「-0.3mm」分以上 に硬質クロームメッキで肉盛り、再度、1番 2番ピンの芯で3番4番ピンをスタンダード サイズに仕上げ研磨加工。 仕上がり寸法φ29.995±0.005 最終仕上げは、耐摩耗性の向上として全ヶ所 ラッピング仕上げまで
