【再生加工】CBX400F クランクシャフトの2番3番ピンを硬質クロム肉盛り研磨仕上げ。北海道

ありがとう。ネット受注♪北海道。
オートバイ部品. HONDA CBX400F.
エンジン 内燃機関部品. 整備.
4気筒クランクシャフト.
摩耗ヶ所肉盛り修理御依頼。

状態
クランクシャフトの2番ピンは-0.3mmの片
摩耗、また3番ピンは-0.05mmの変摩耗でした。
そして0.1の曲がりがありました。
対策方法
硬質クロムメッキと研磨加工で再生します。
先ず、油圧プラス機にて曲がりを伸ばす。0.1→±0.01以内まで。

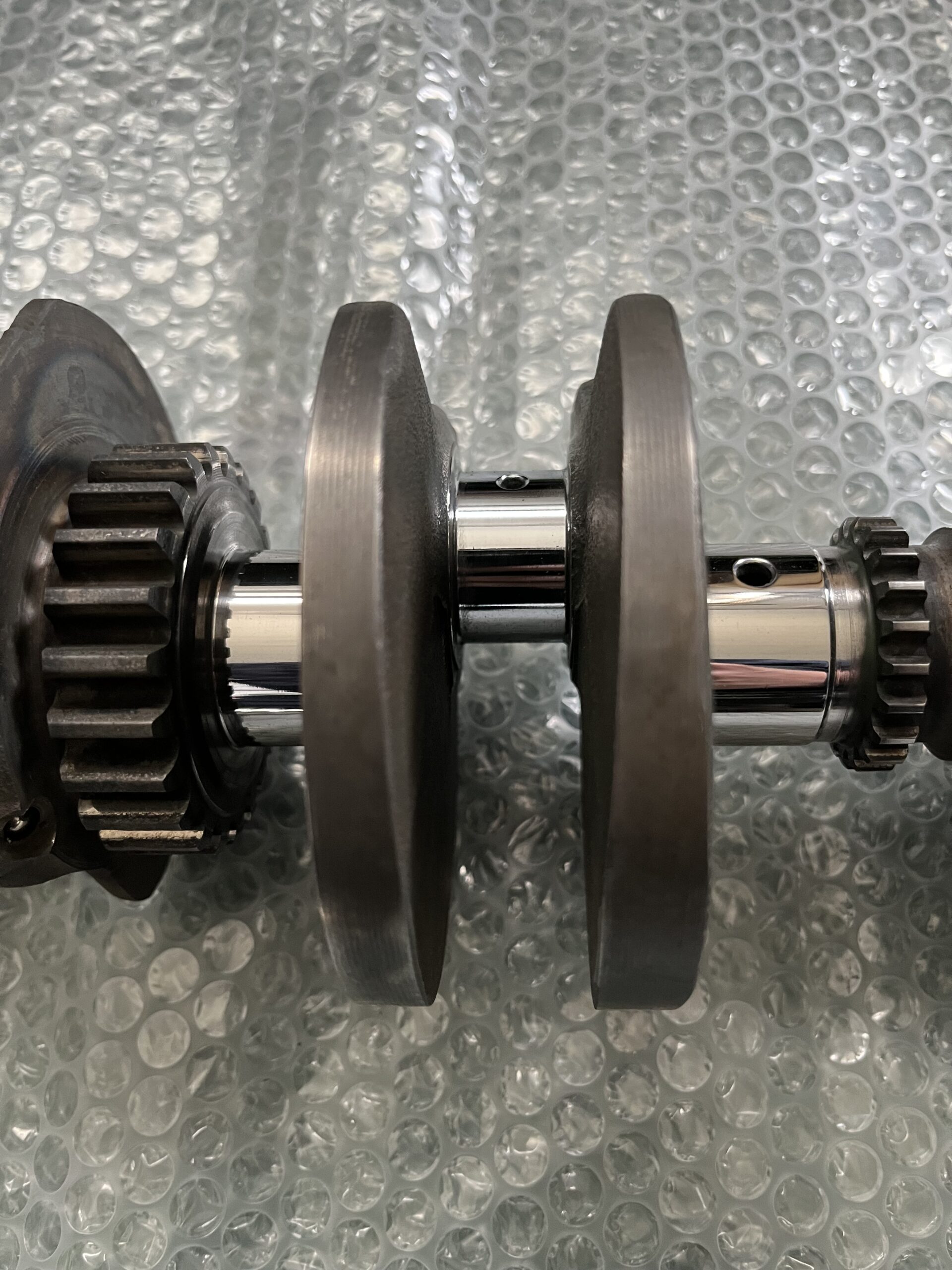

そして2番ピンと同じ高さの3番目ピンで芯を
だし、そしてその芯で2番ピンをアンダー
カット、またアンダーカットで削った
「-0.3mm」分以上に硬質クロームメッキで
肉盛り、再度、3番ピンの芯で2番ピンをSTD
サイズに仕上げ研磨加工。
仕上がり寸法φ29.995±0.005

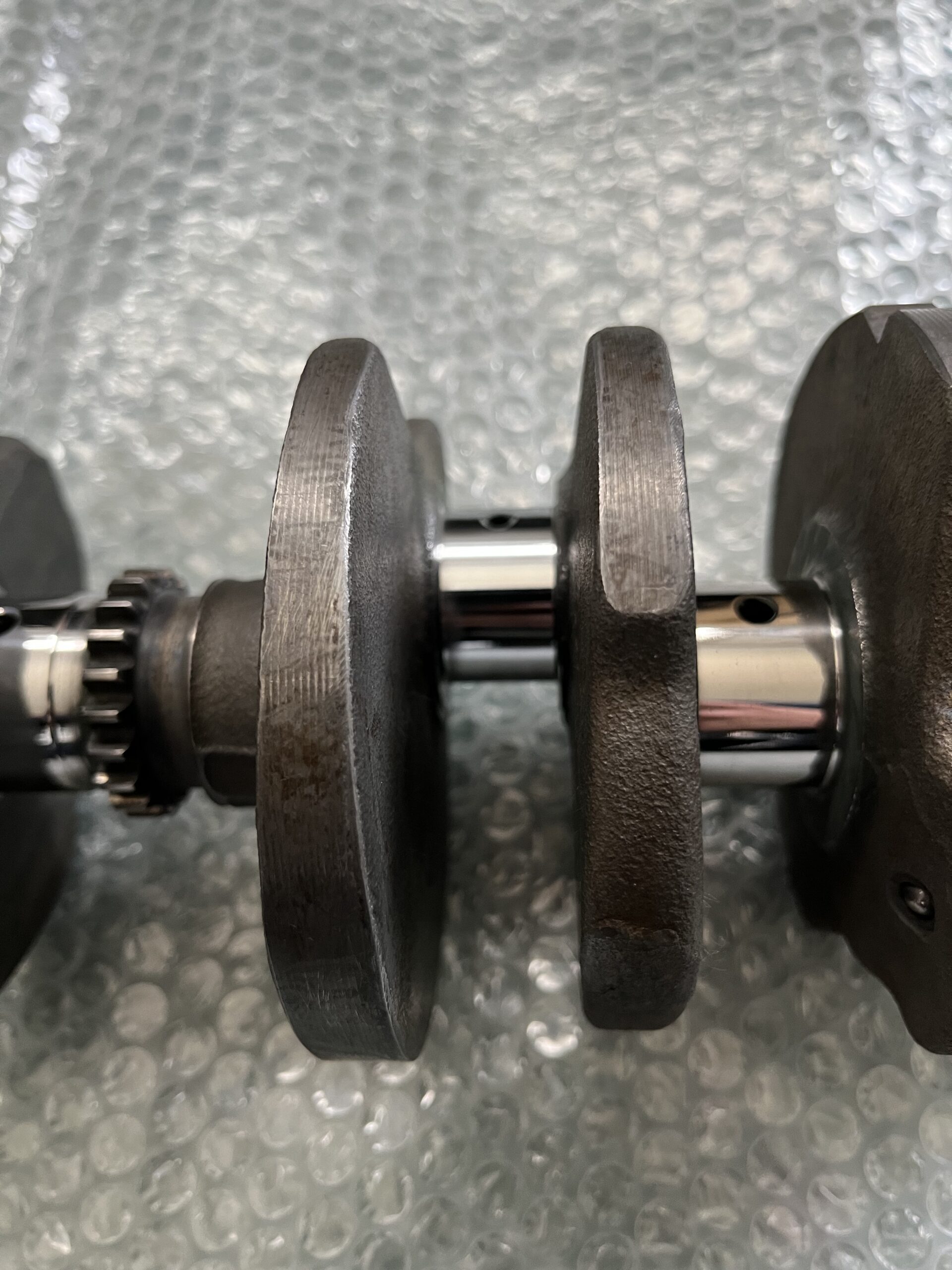

2番ピンが完成すると、今度は2番ピンで芯を
だし、そしてその芯で3番ピンをアンダー
カット、またアンダーカットで削った
「-0.3mm」分以上に硬質クロームメッキで
肉盛り、再度、2番ピンの芯で3番ピンをSTD
サイズに仕上げ研磨加工。
仕上がり寸法φ29.995±0.005
耐摩耗性の向上として全ヶ所ラッピング仕上げ
まで。

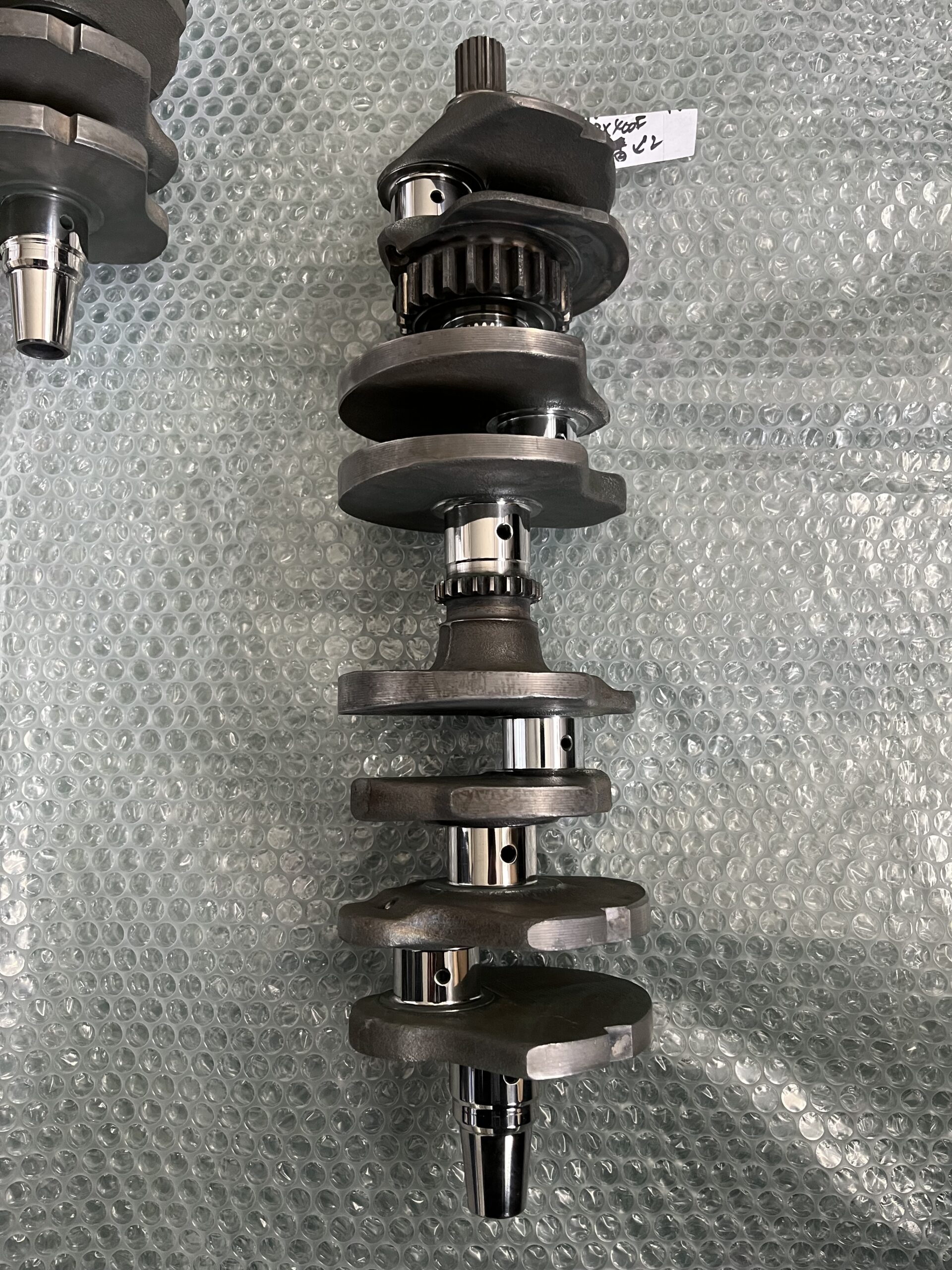

CBX400F クランクシャフト


この度は、御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
