ありがとう。ネット受注♪兵庫県.
オートバイ部品。ロッカーアームシャフト.
摩耗部メッキ修理依頼。
オートバイ部品。ロッカーアームシャフト.
摩耗部メッキ修理依頼。

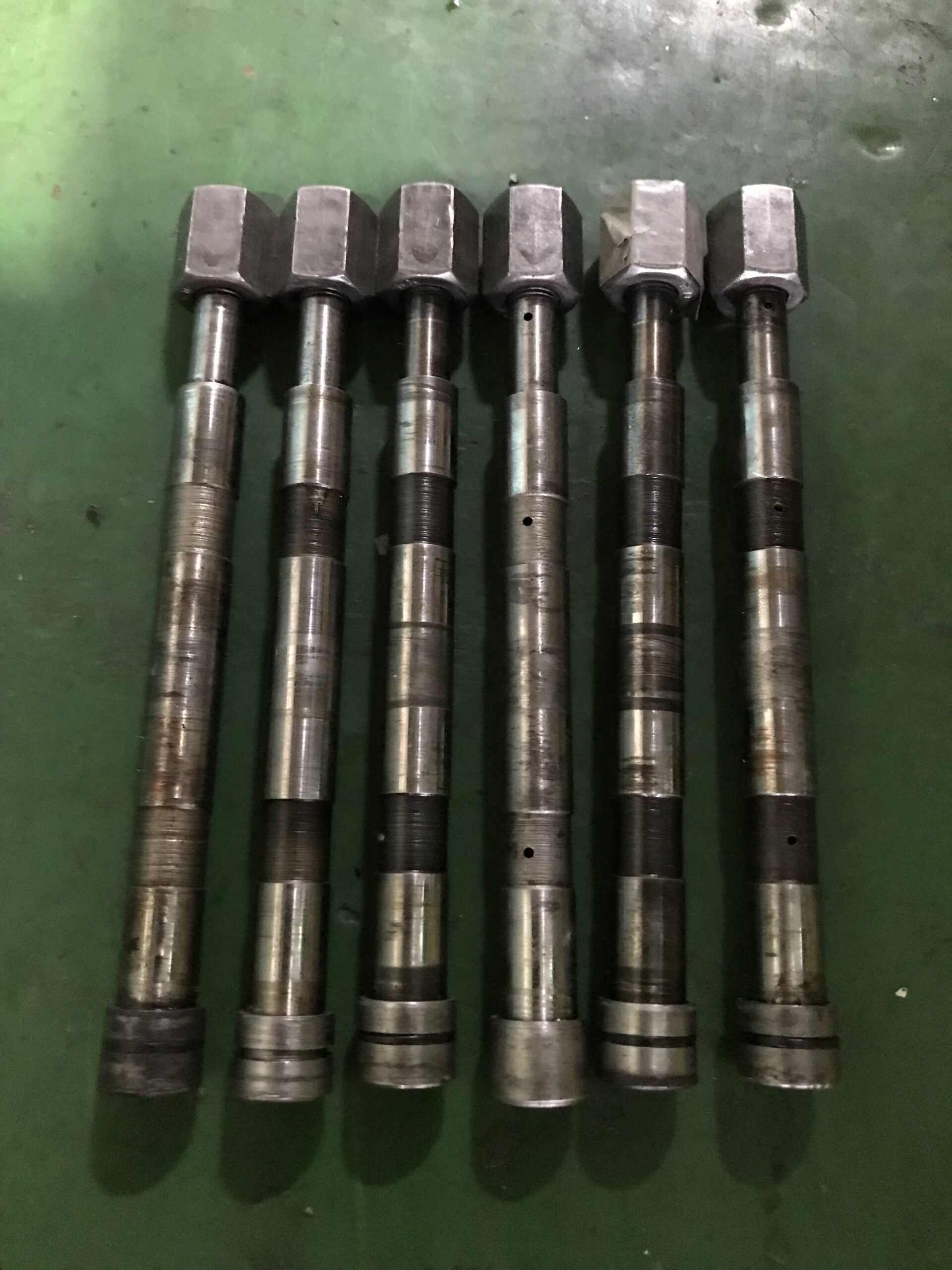

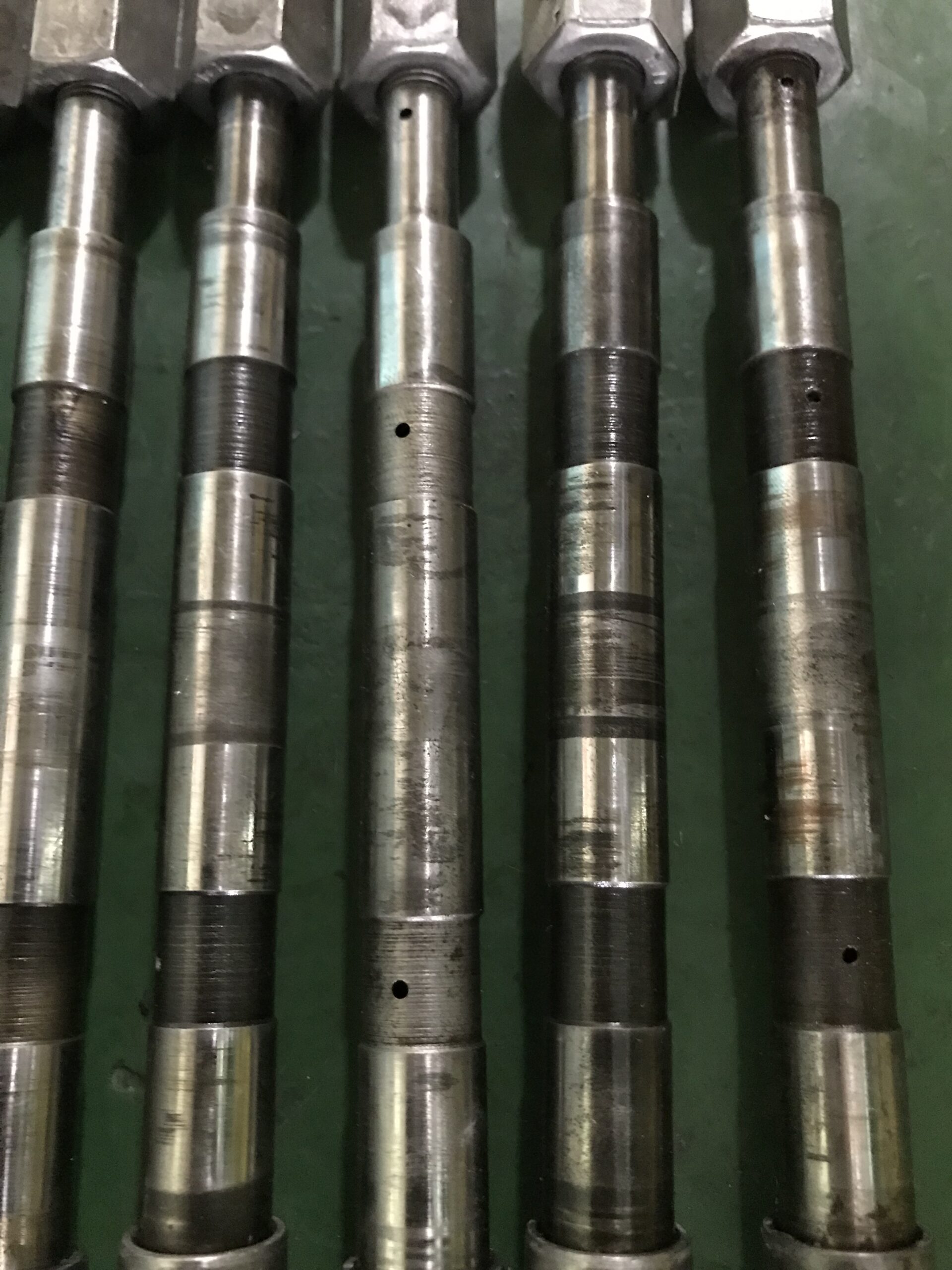

状態
ロッカーアームシャフトの機能部は、
摩耗による寸法の変化あり。
0.0代ですが摩耗が確認できました。
材質はセンターが揉めないほど硬かったです。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、ロッカーアームシャフトの材質が硬い
為、ネジ側にはナットを這わせ、そして
ナット側に60度にてセンター加工を施し、
頭側はチャッキングし研磨加工を施します。
円筒研削盤で摩耗が無くなるまでアンダー
カット、また削った「-0.3mm」分以上に
硬質クロムメッキを肉盛り、再度、円筒
研削盤でスタンダードサイズに研磨加工。

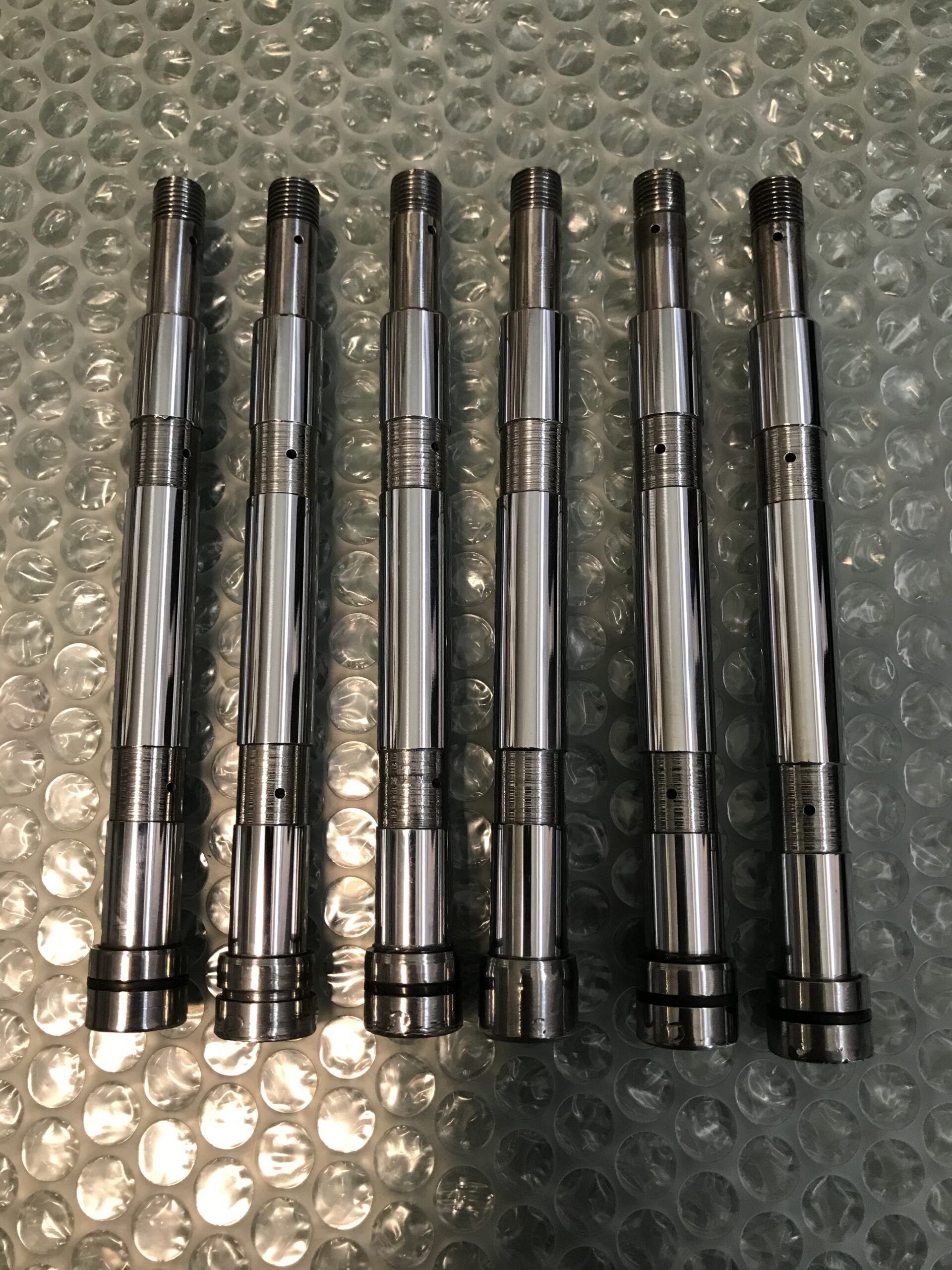

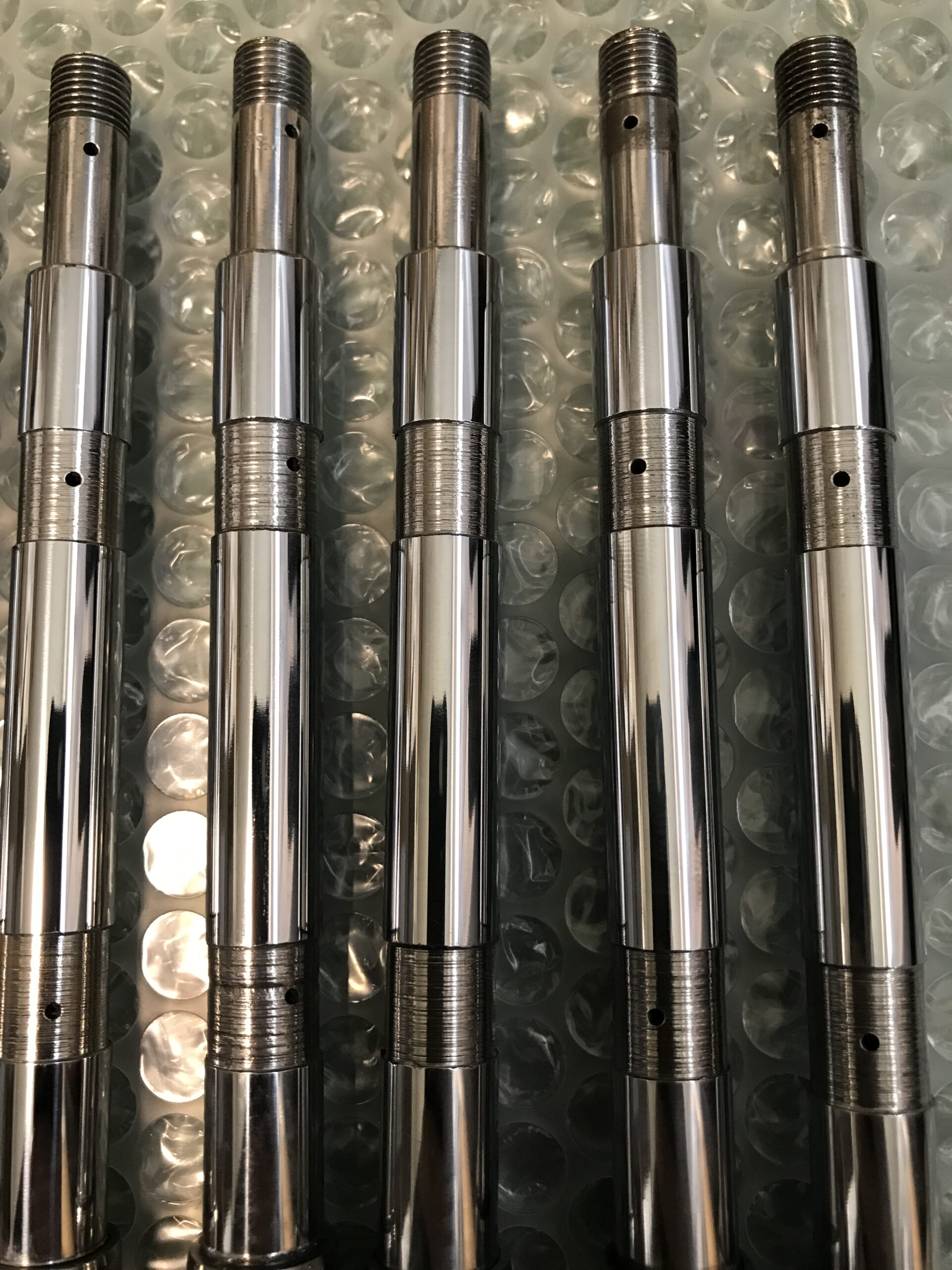

仕上がり寸法軸受部φ12.687mm
最終仕上げは、全ヶ所ラッピング仕上げ。
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/8FBB91C5-B88B-4995-8FFD-CA490CCA0734-scaled.jpeg?w=1256&ssl=1)
![ロッカーアームシャフト ロッカーアームシャフト](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/8F7406D7-1FDE-4F60-946D-326F1FF05E42-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/F8C3A1FC-DF19-443D-85CA-1D1A911D8F10-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/56E50862-CCCD-41AB-B39E-55EE7D58E2F6-scaled.jpeg?w=1256&ssl=1)
![ロッカーアームシャフト](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/06/8F7406D7-1FDE-4F60-946D-326F1FF05E42-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
