ありがとう。ネット受注♪兵庫県.
オートバイ部品. HONDA.CBX400F.
異音. オーバーホール. カムシャフト.
ジャーナル部を肉盛り修理依頼。
オートバイ部品. HONDA.CBX400F.
異音. オーバーホール. カムシャフト.
ジャーナル部を肉盛り修理依頼。
状態

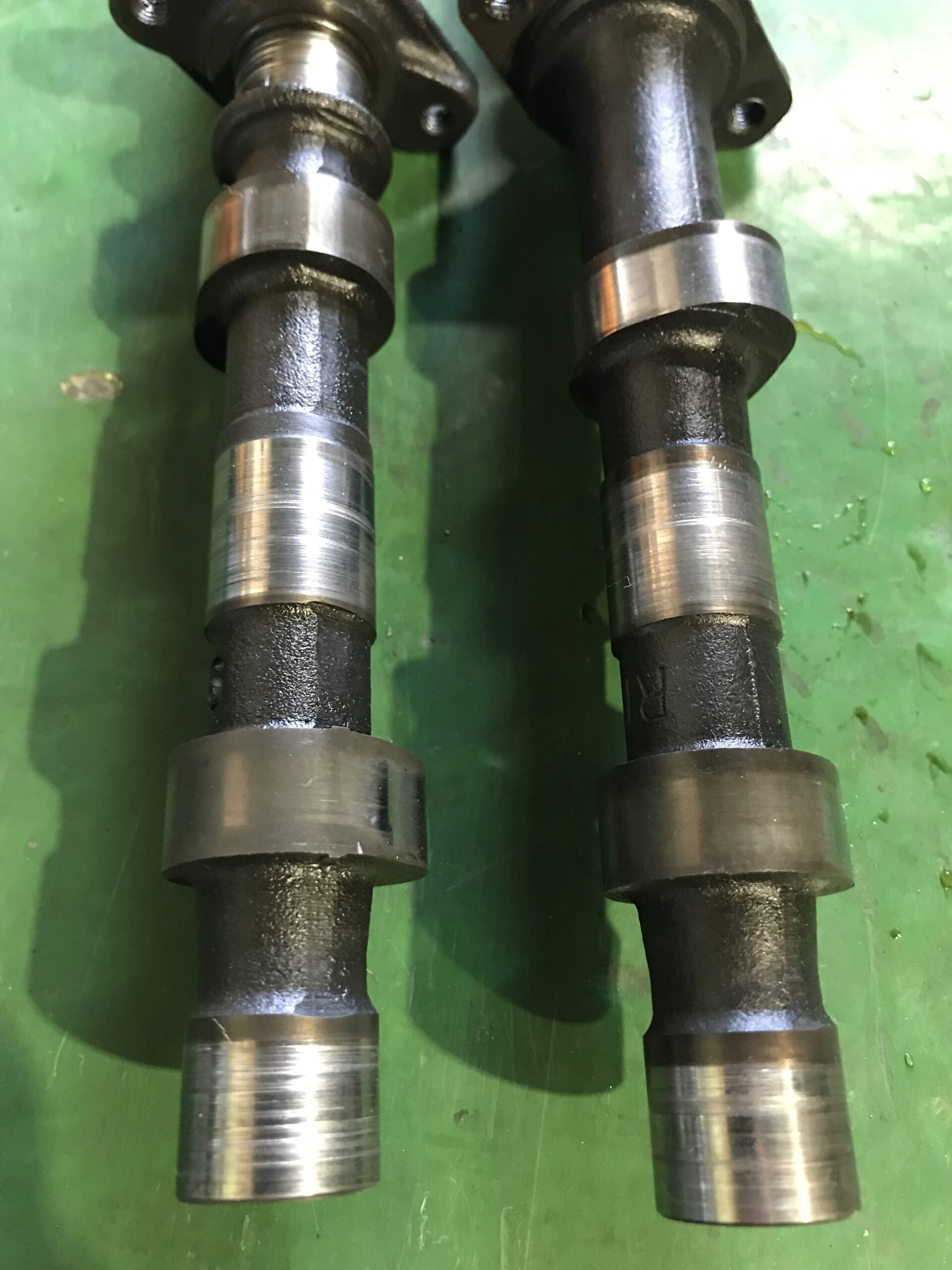

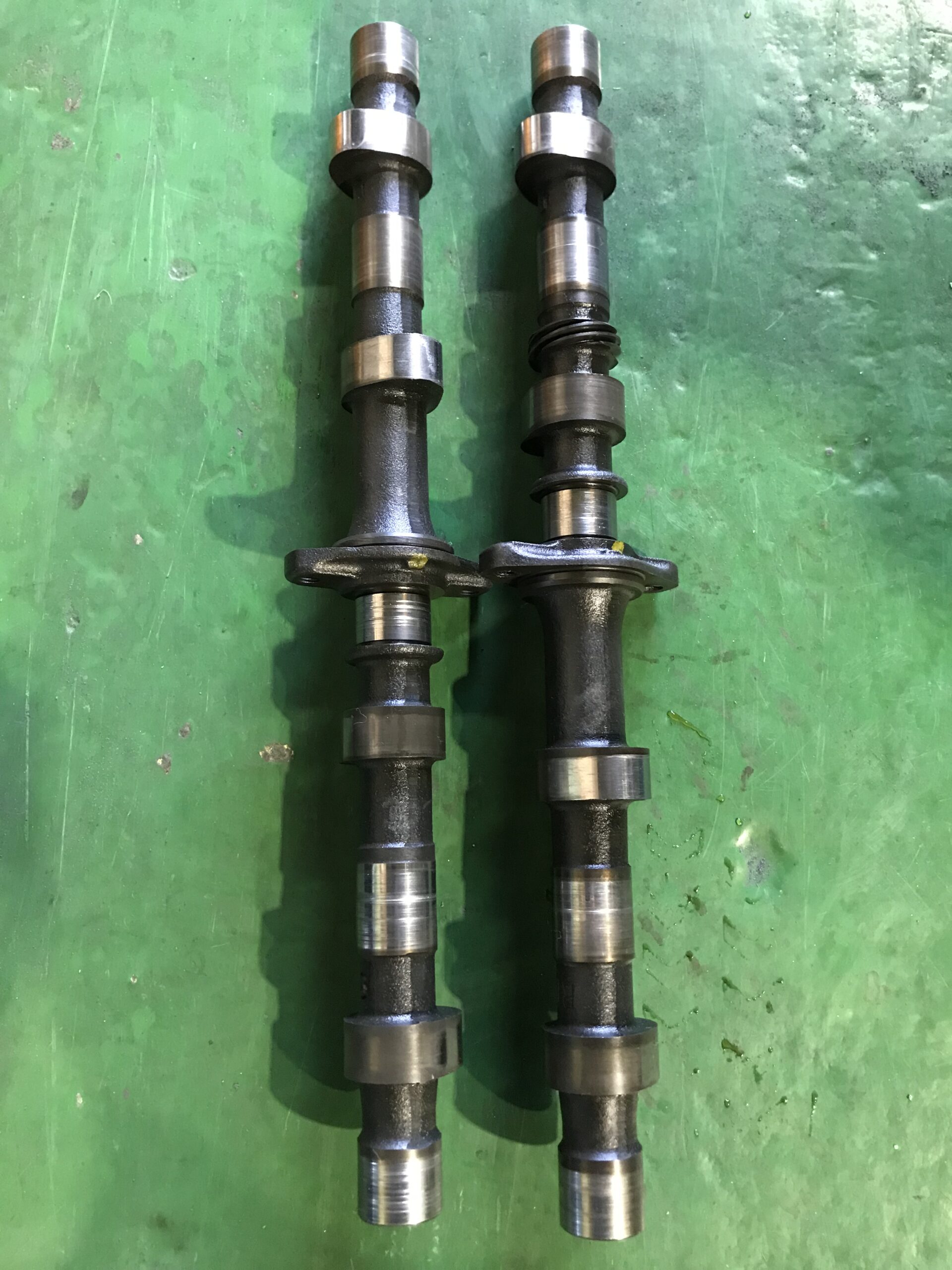

カムシャフトのジャーナル部は、円周に
摩耗線や段付きが摩耗が確認できました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にカムシャフトを乗せ研磨加工用の
センターを両側面に60度にて加工を行う。
次に、そのセンターを利用し円筒研削盤で
摩耗痕が無くなるまで下研磨加工、また下研磨
で削った-0.3mm分以上に硬質クロム
メッキを肉盛り、再度、円筒研削盤にてスタン
ダードサイズに仕上げ研磨を行う。
仕上がり寸法φ22.99mm

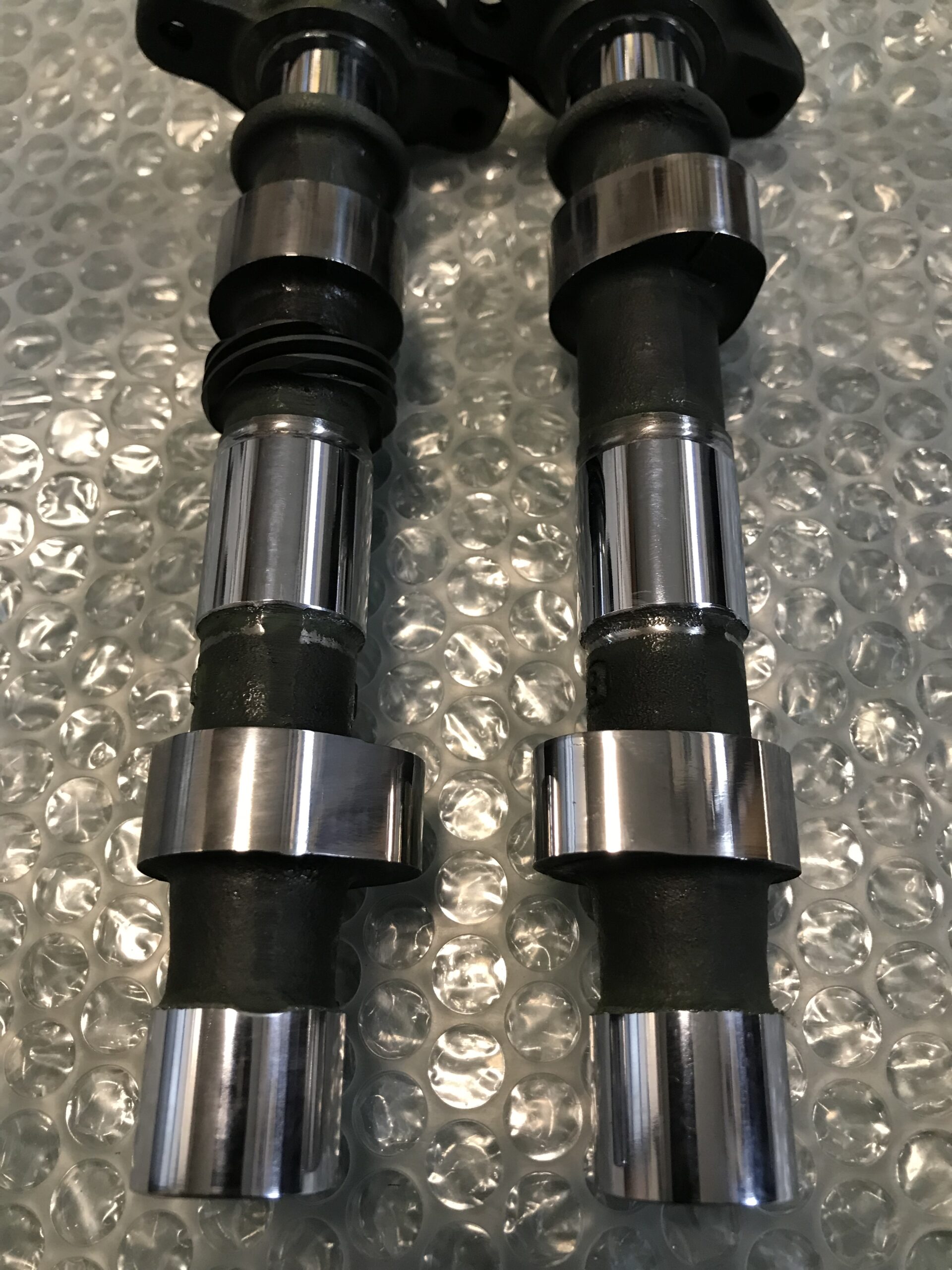

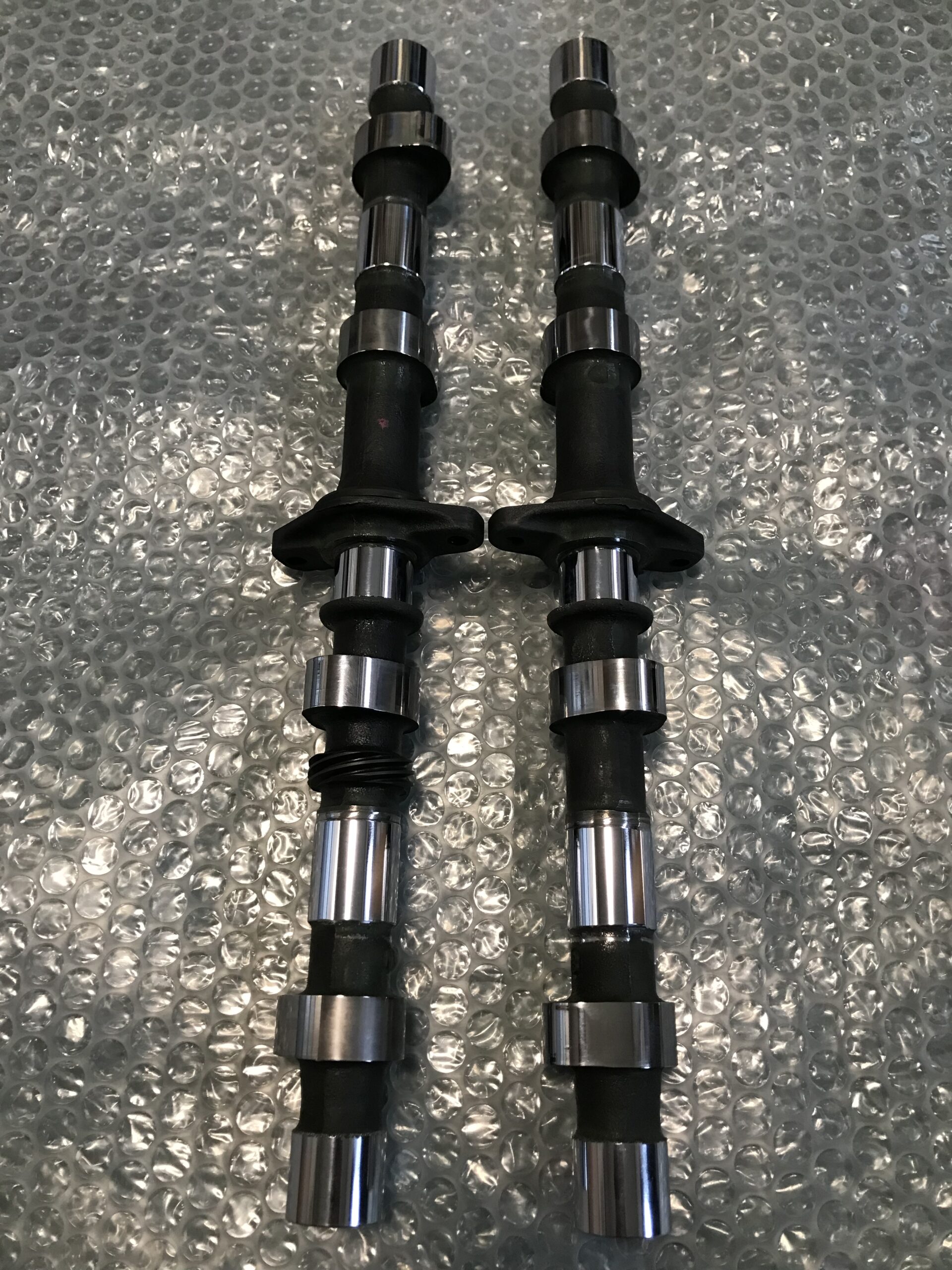

最終仕上げは、全箇所ラッピング仕上げ。
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/12/D4C971CA-9564-4BAC-9BBE-BD56FC08E725-scaled.jpeg?w=1256&ssl=1)
![CBX400F カムシャフト CBX400F カムシャフト](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/12/6E6D7F98-2E08-47E3-AF9C-1FFD3CED6D56-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/12/88AE203C-6AAE-47E0-BFC2-8F29FDB92256-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/12/DCD8690A-C5C8-4F21-BF14-84E30B33D66B-scaled.jpeg?w=1256&ssl=1)
![CBX400F カムシャフト](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/12/6E6D7F98-2E08-47E3-AF9C-1FFD3CED6D56-scaled.jpeg?resize=1256%2C1675&ssl=1)
今回も有難うございました。
またご縁ありましたら宜しくお願い致します。
