【再メッキ】SR400 インナーチューブのメッキ再生研磨仕上げ。千葉県

ありがとう。ネット受注♪千葉県.
オートバイ部品.YAMAHA SR400.
フロントフォーク. インナーチューブ.
寸法φ35×585L
油漏れメッキ修理依頼。

状態

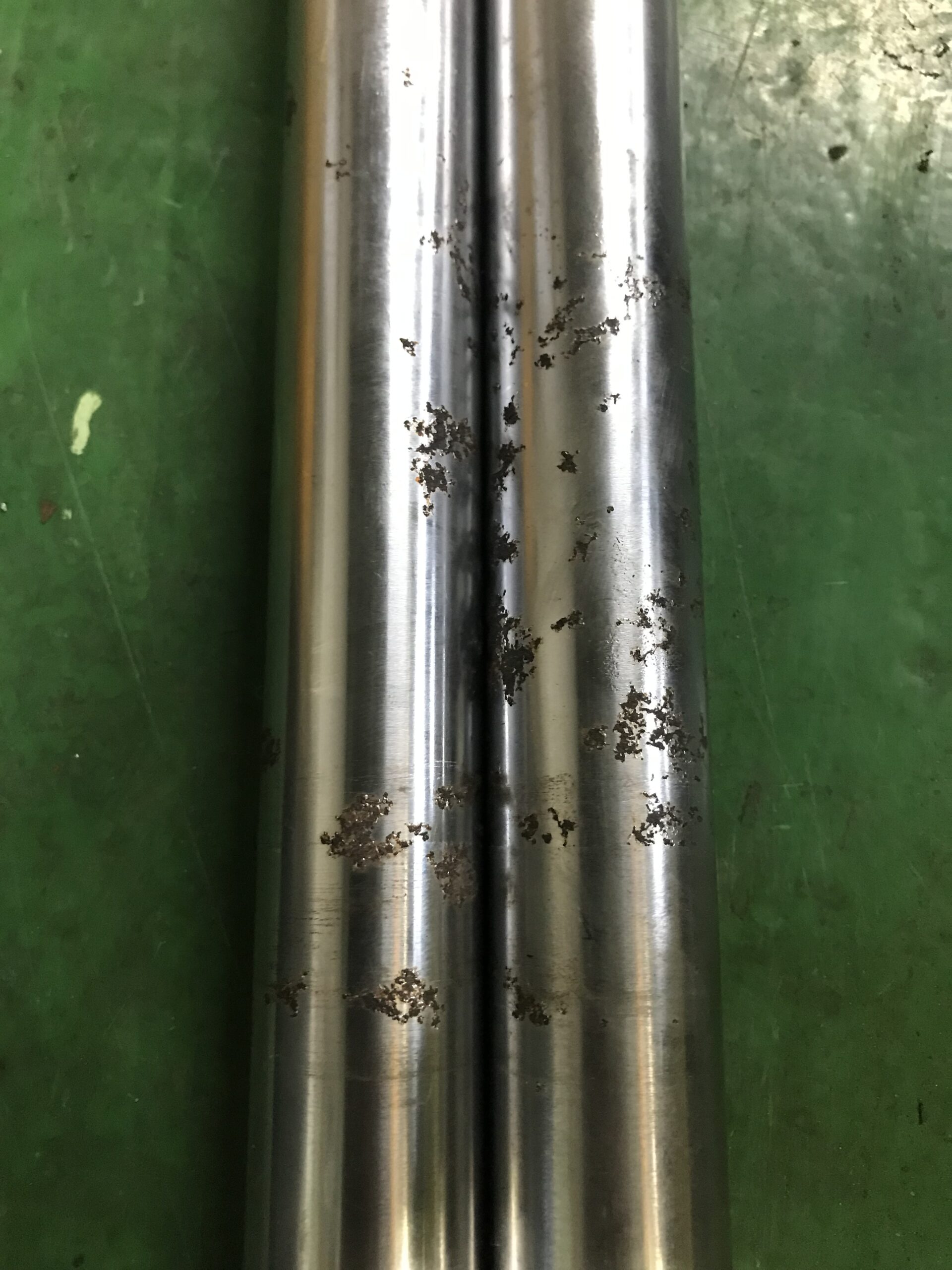

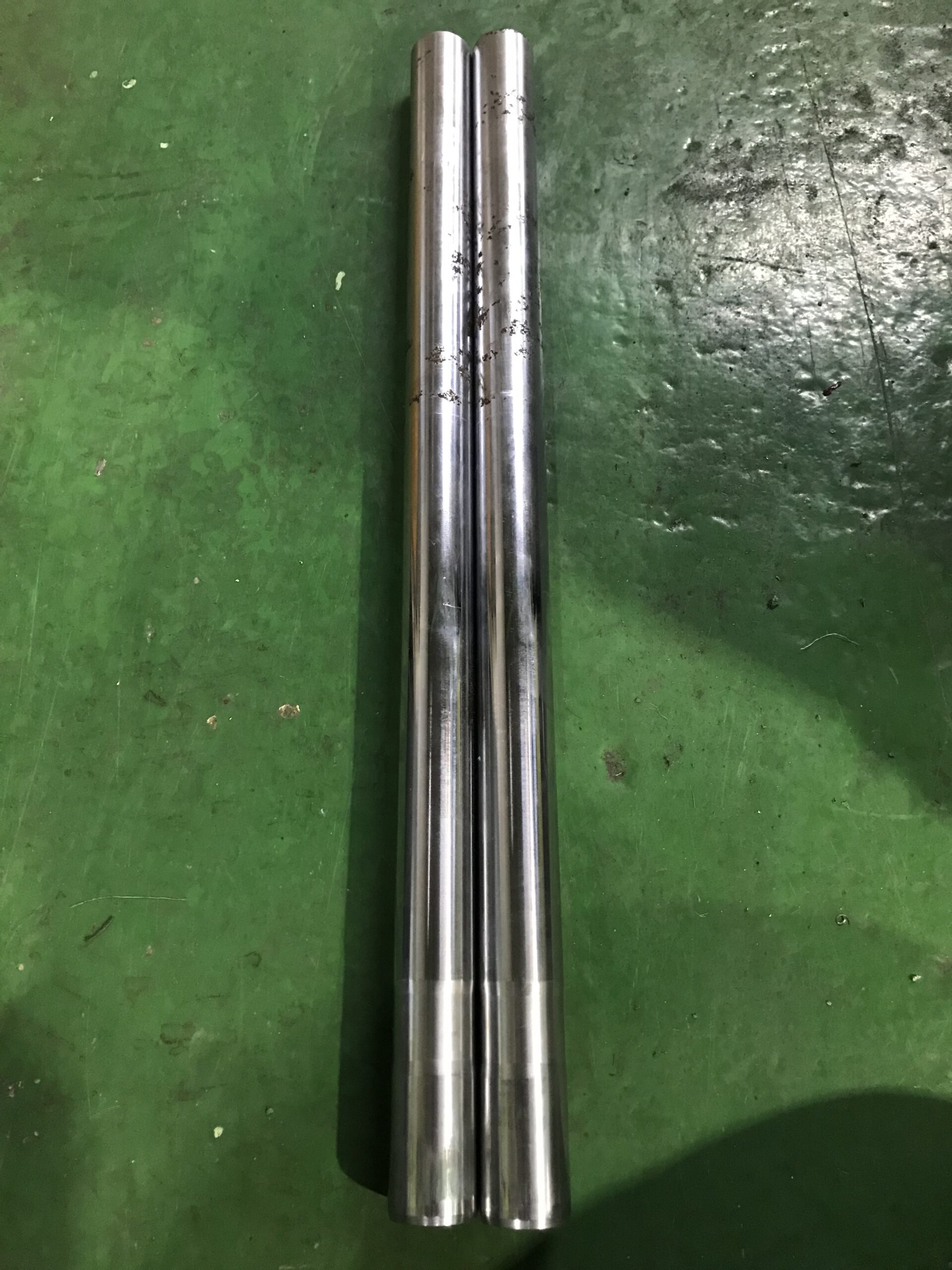

インナーチューブの表面は、深く食い込んだ
サビが広範囲に広がっていて、手で触ると
凹凸ができていました。そして1本は0.3mm
の曲がりがありました。
油漏れの原因は、食い込んだサビだと思われ
ます。
対策方法
硬質クロムメッキと研磨加工で再生します。
先ず、曲がっているインナーチューブを
油圧プレス機で曲がり修正。
振れがない事を確認しインナーチューブの
側面に両センター加工、そして両センター
を芯に円筒研削盤にて下研磨加工、下研磨
で削った「-0.5mm -0.75mm分は、硬質クロ
ームメッキで肉盛り、再度、円筒研削盤で
STDサイズに仕上げ研磨を行う。

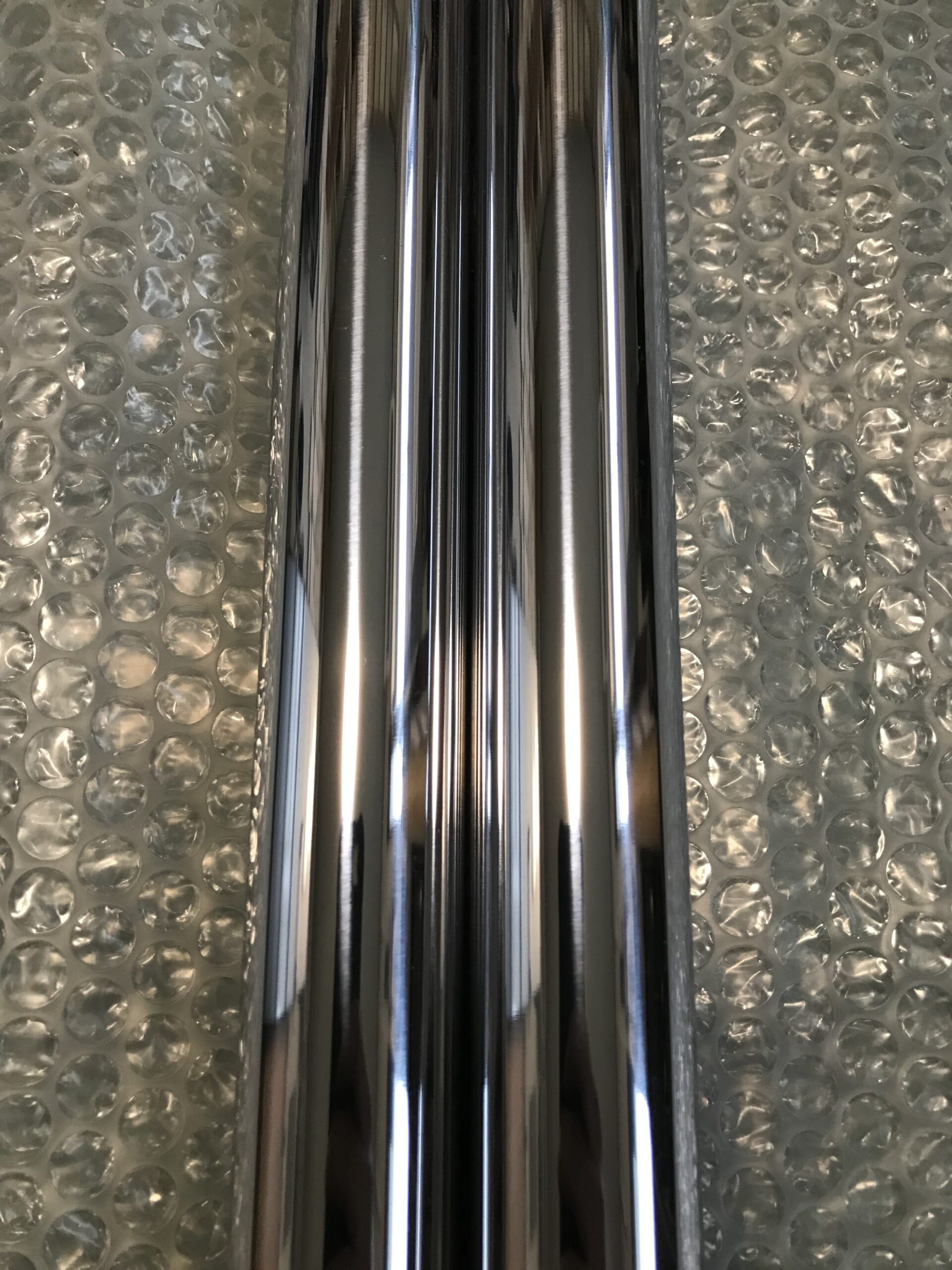

仕上げ寸法φ34.95mm
最終仕上げのバフ研磨にてオイルシール挿入
口を丸めておく。この作業重要。
シールを組む時に角が立っているとシール
が痛むので。

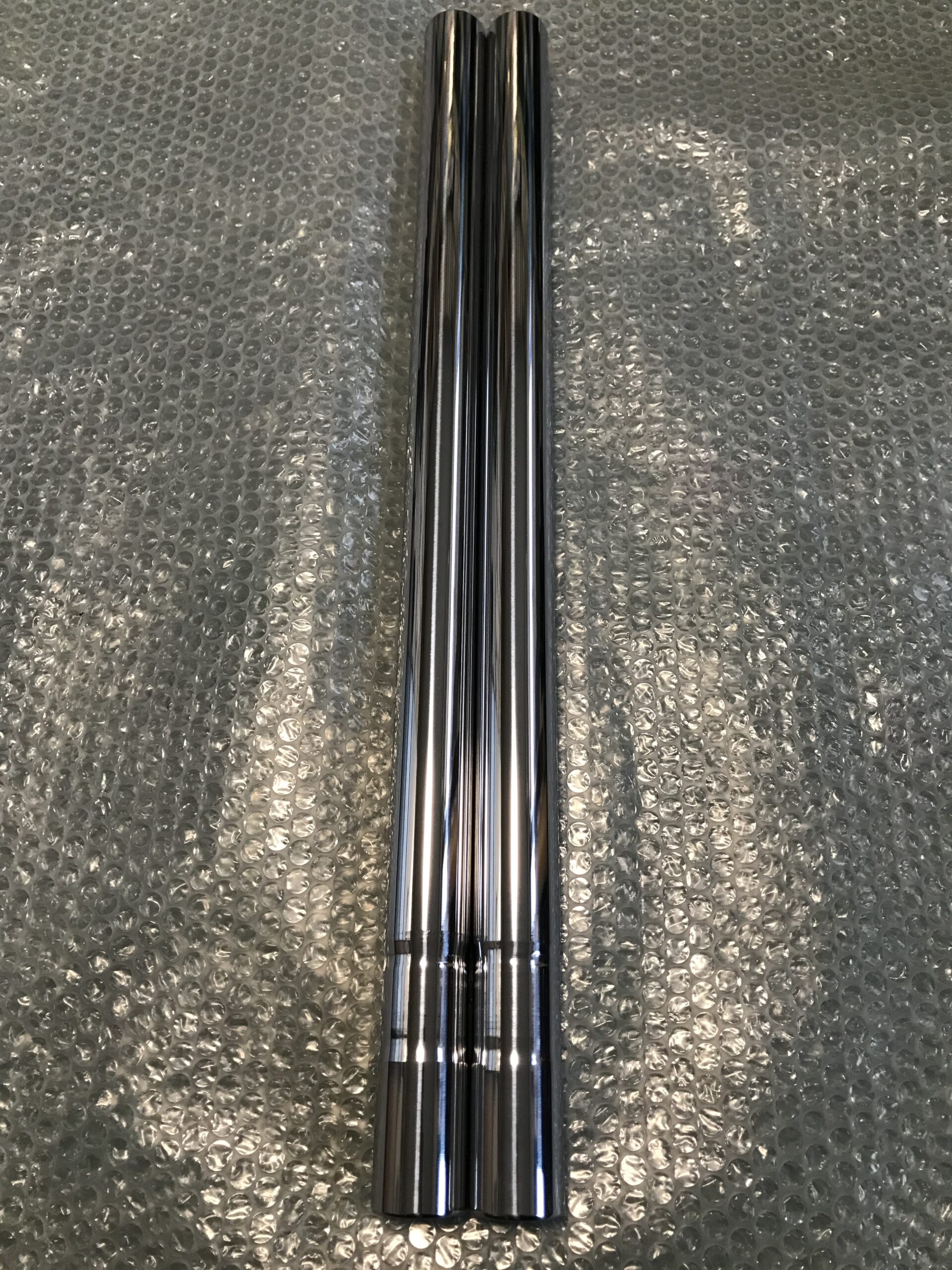

SR400 インナーチューブ
SR400 インナーチューブ
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
