【再メッキ】GS1100S インナーチューブのメッキ再生研磨仕上げ。栃木県

ありがとう。ネット受注♪栃木県。
オートバイ部品。SUZUKI GS1100S.
オーバーホール. インナーチューブ
寸法φ37×510×595L
曲がり修正及メッキ再生依頼。

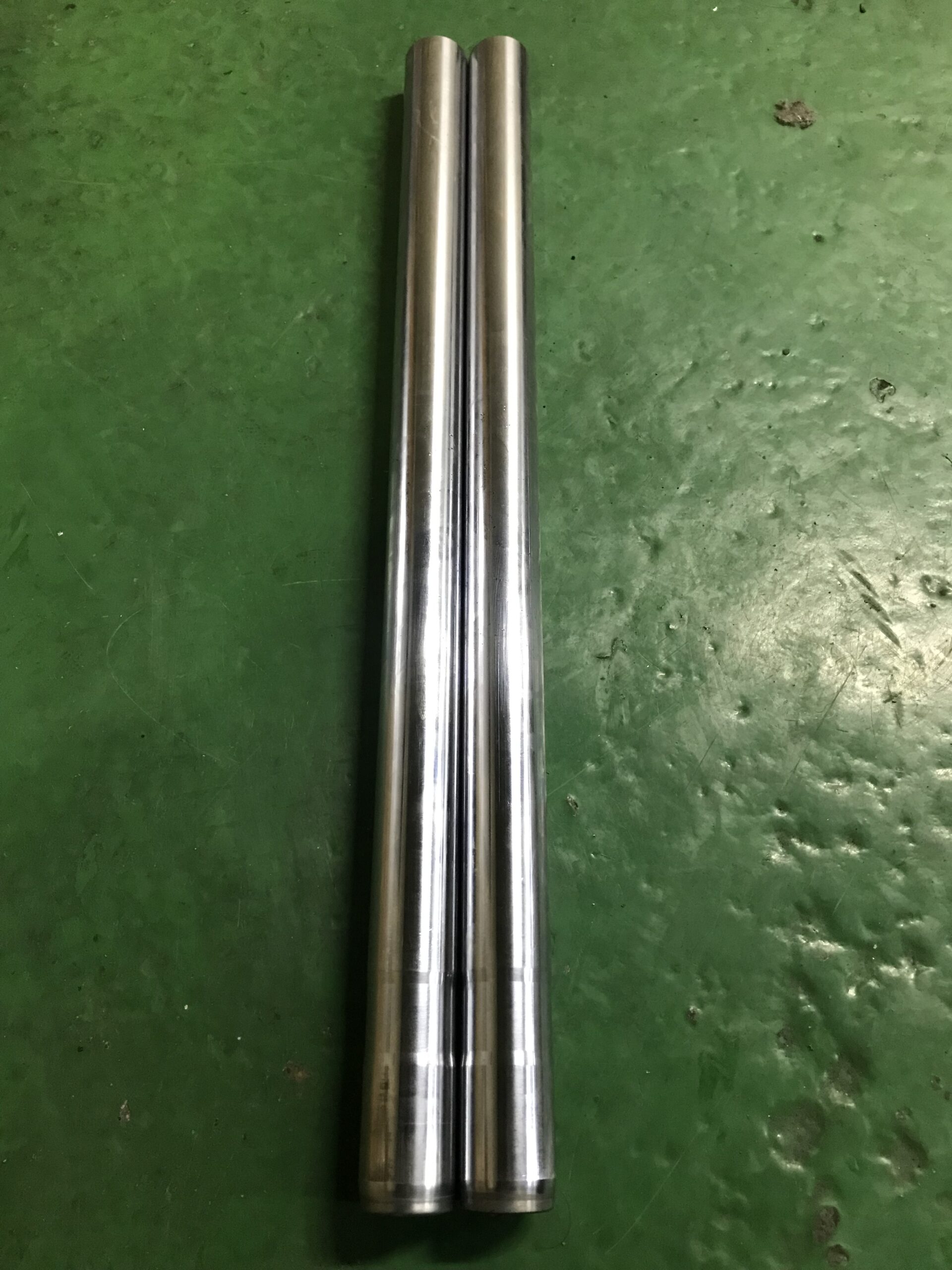

状態
インナーチューブ2本共曲がりが確認でき
ました。1本は0.2mm、もう1本は0.6mm.

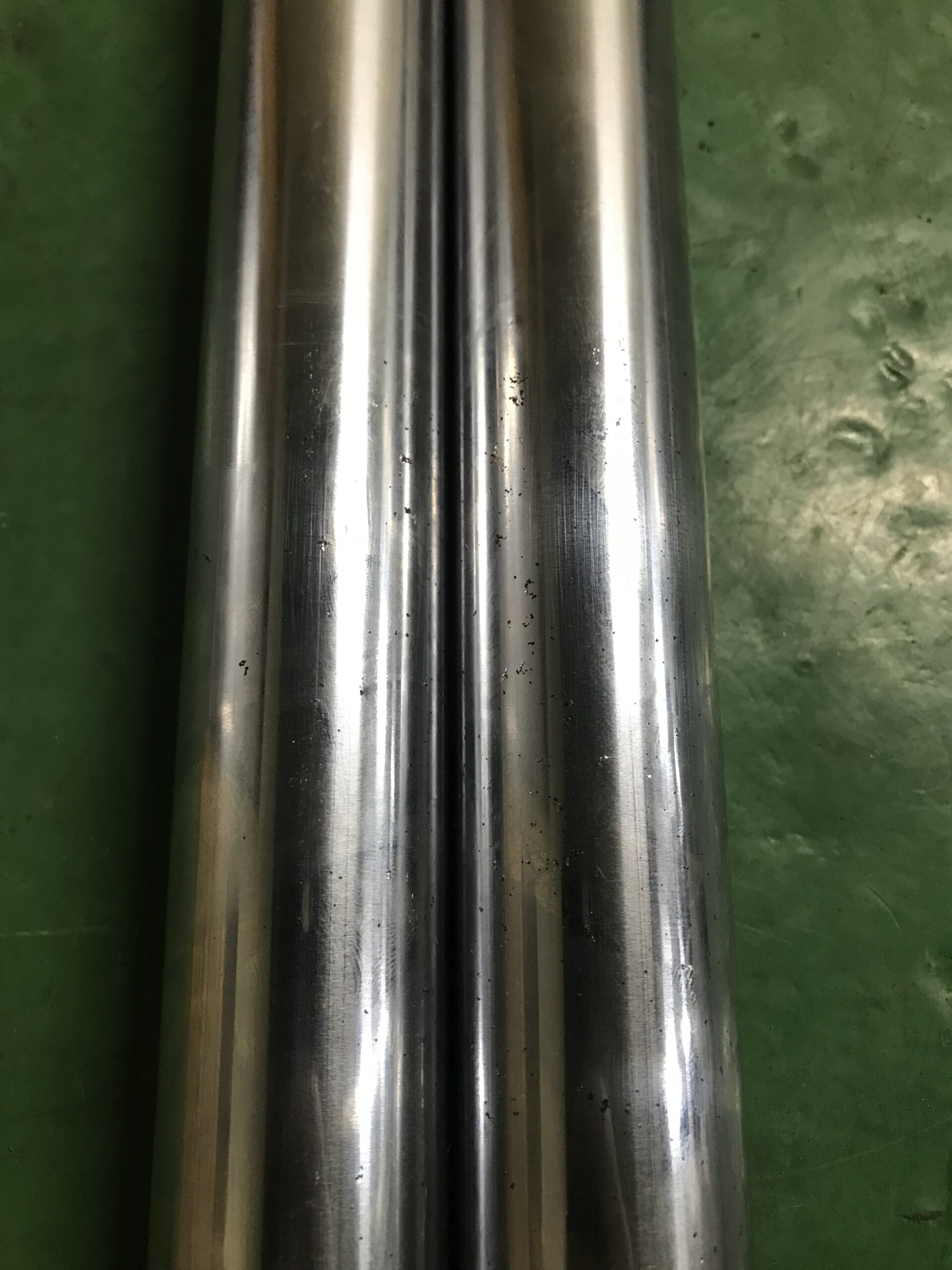

インナーチューブの表面は縦筋摩耗や点錆が
確認できました。油漏れの原因は、曲がりと
点錆だと思われます。
対策方法
硬質クロームメッキと研磨加工で再生します。
先ず、油圧プレス機で曲がりを0.05以内まで
伸ばします。そして旋盤にて両センター加工。
両センターを芯に円筒研削盤にて下研磨加工、
また下研磨で削った「-0-5mm」以上に硬質
クロームメッキを肉盛り、再度、円筒研削盤
にて仕上げ研磨加工。仕上がり寸法φ36.96mm
完成後の振れ±0

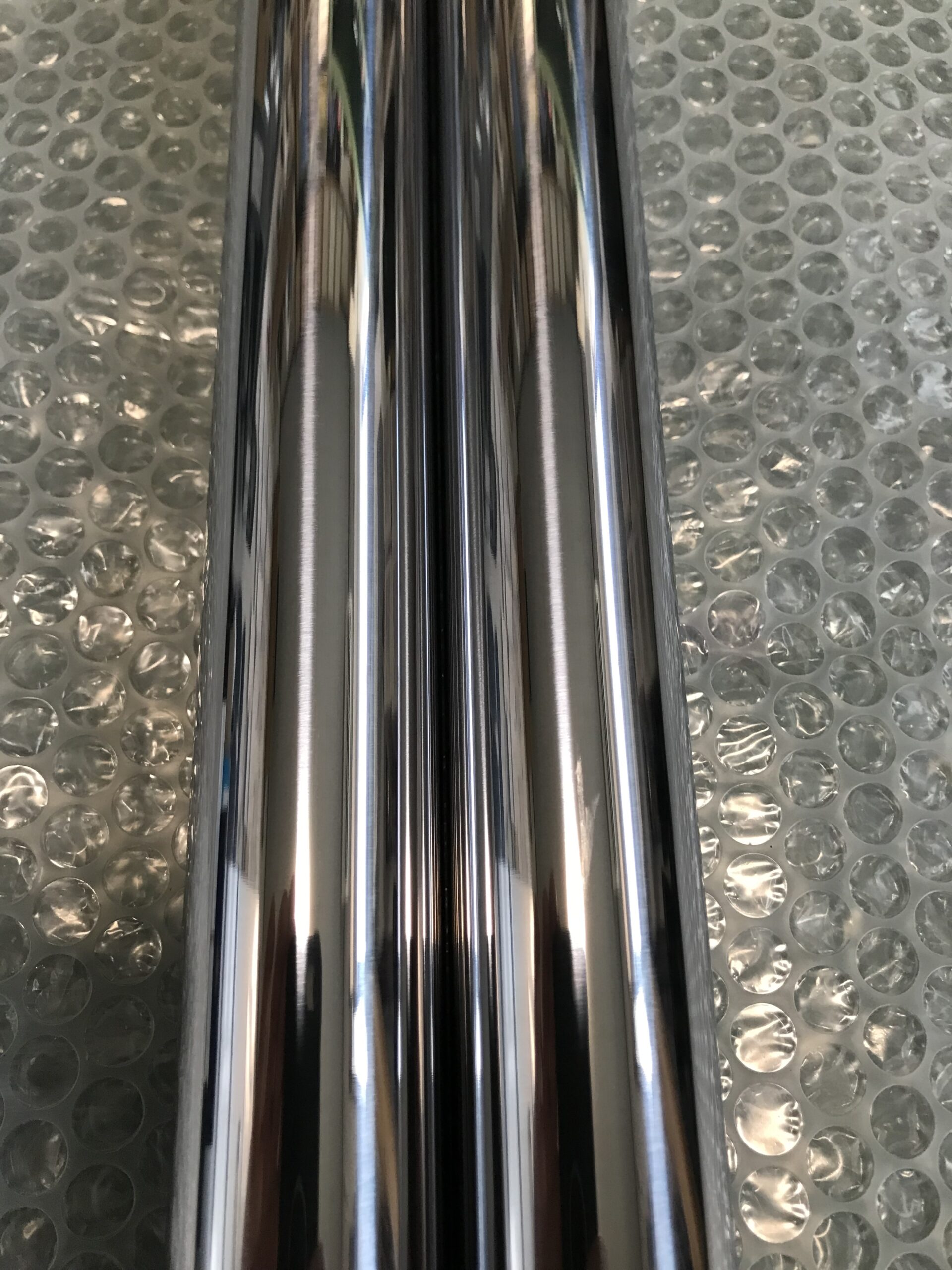

最終仕上げの鏡面仕上げまで行う。

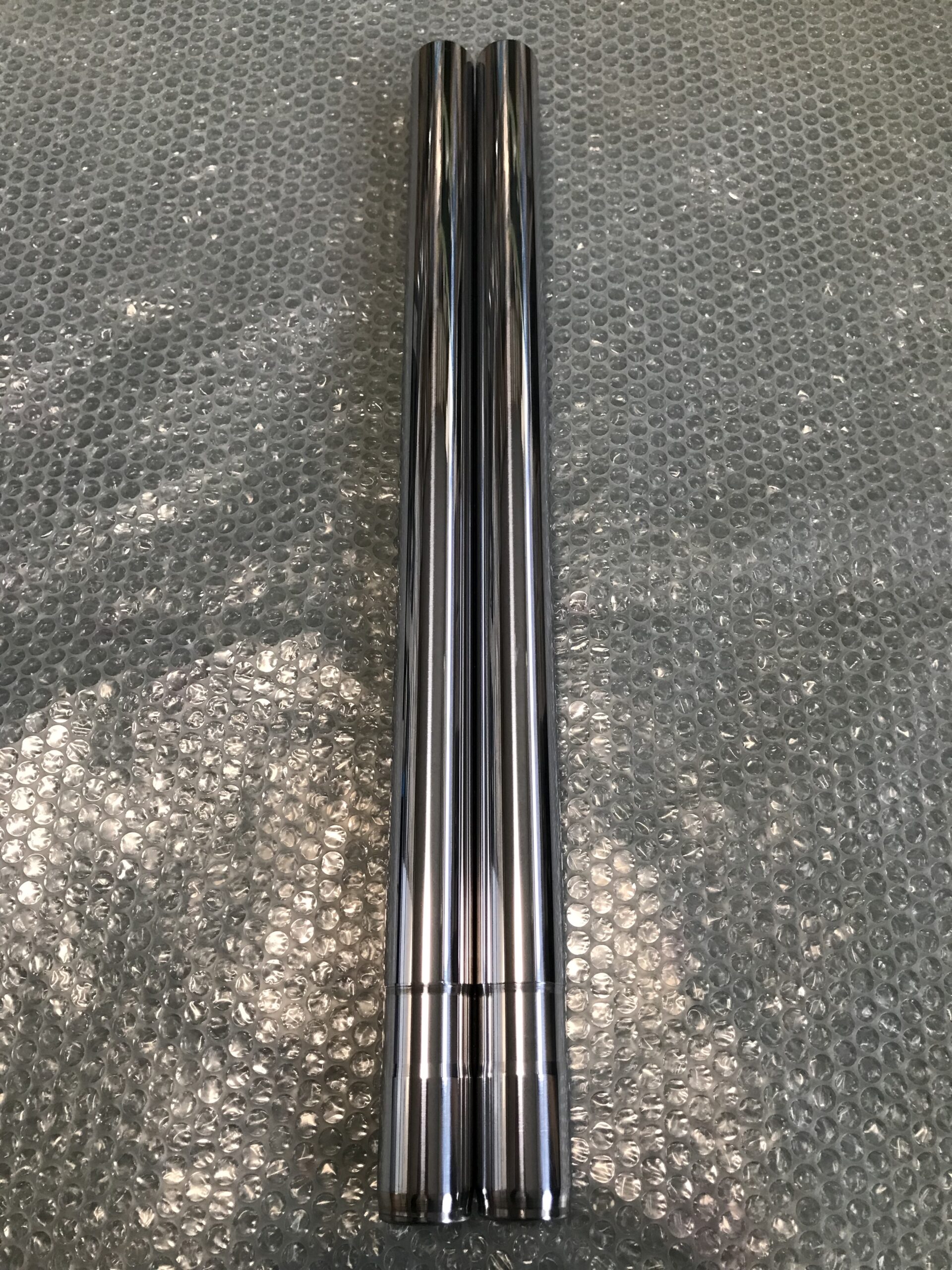

GS1100S インナーチューブ

GS1100S インナーチューブ
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
