【メッキ再生】ヒヤブ製　油圧シリンダーロッドの再生メッキ研磨仕上げ。鹿児島県

状態

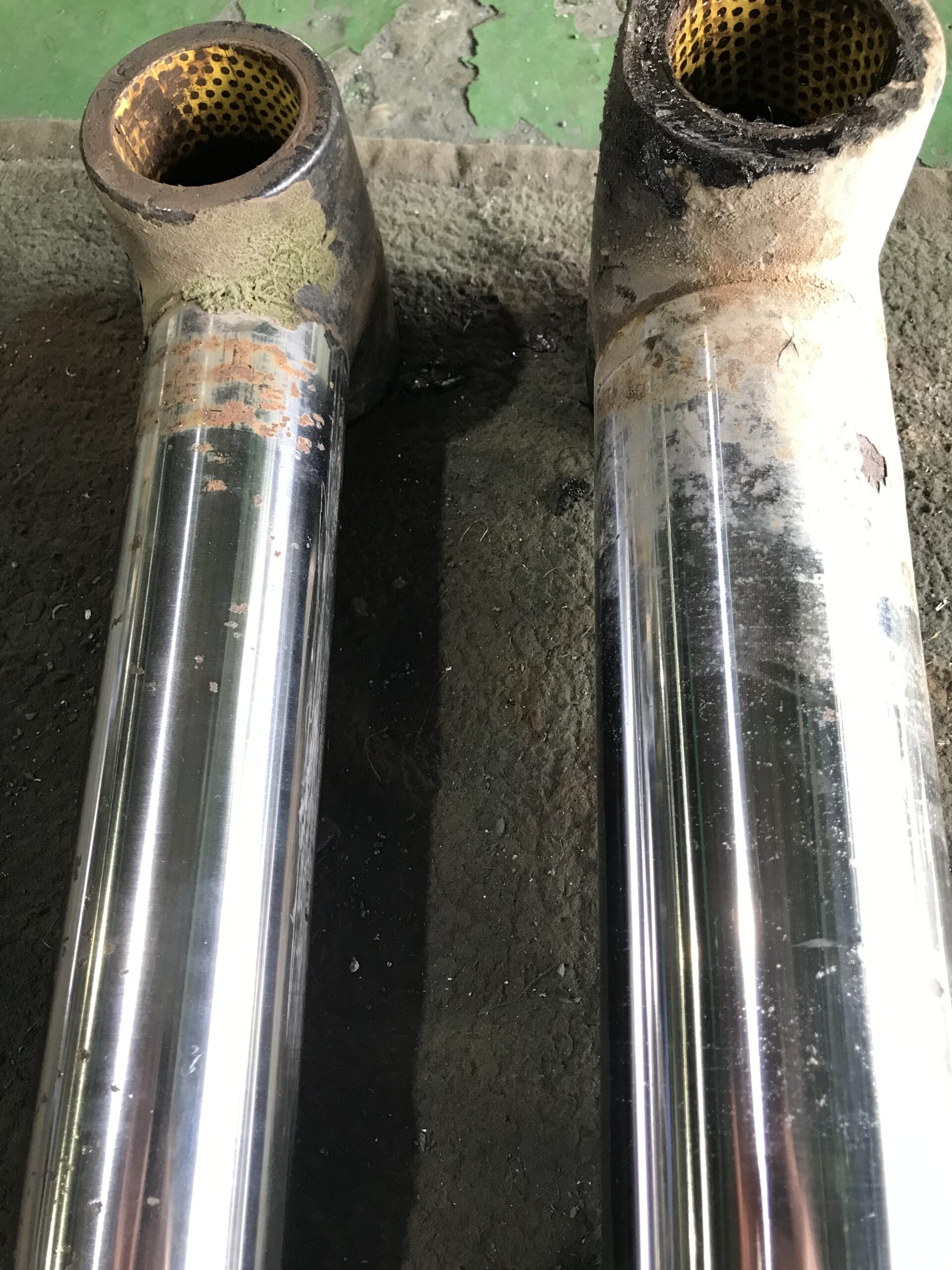

ヒヤブ製　油圧シリンダーロッドのクレビス
首下より200位の所にメッキ剥がれ、また深い
食い込んだサビが発生していました。
油漏れの原因は、メッキ剥がれだと思われます。
対策と方法
硬質クロームメッキと研磨加工で再生します。
先ず、油圧シリンダーロッドの両側面に研磨
加工用の両センターを旋盤にて加工。
60度で両センター加工後は、円筒研削盤にて
メッキ剥がれや錆が無くなるまで真円に下研磨
加工、また下研磨加工で削った「φ90は-0.3mm
部分的に-1.5mm」「φ70は-0.5mm」分以上に
硬質クロムメッキを肉盛り、再度、円筒研削盤
で仕上げ研磨を行う。仕上がり寸法は現寸戻し。

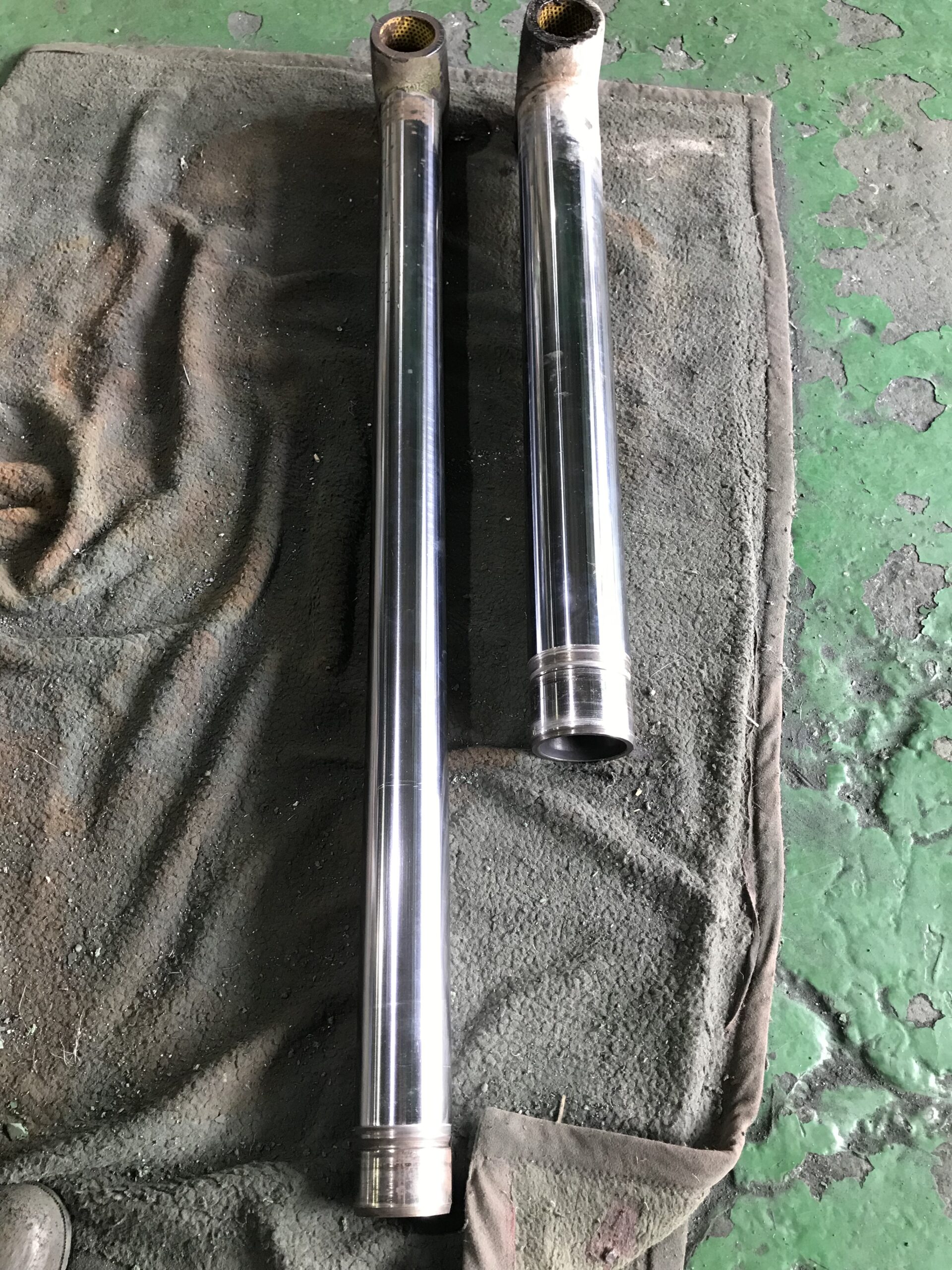

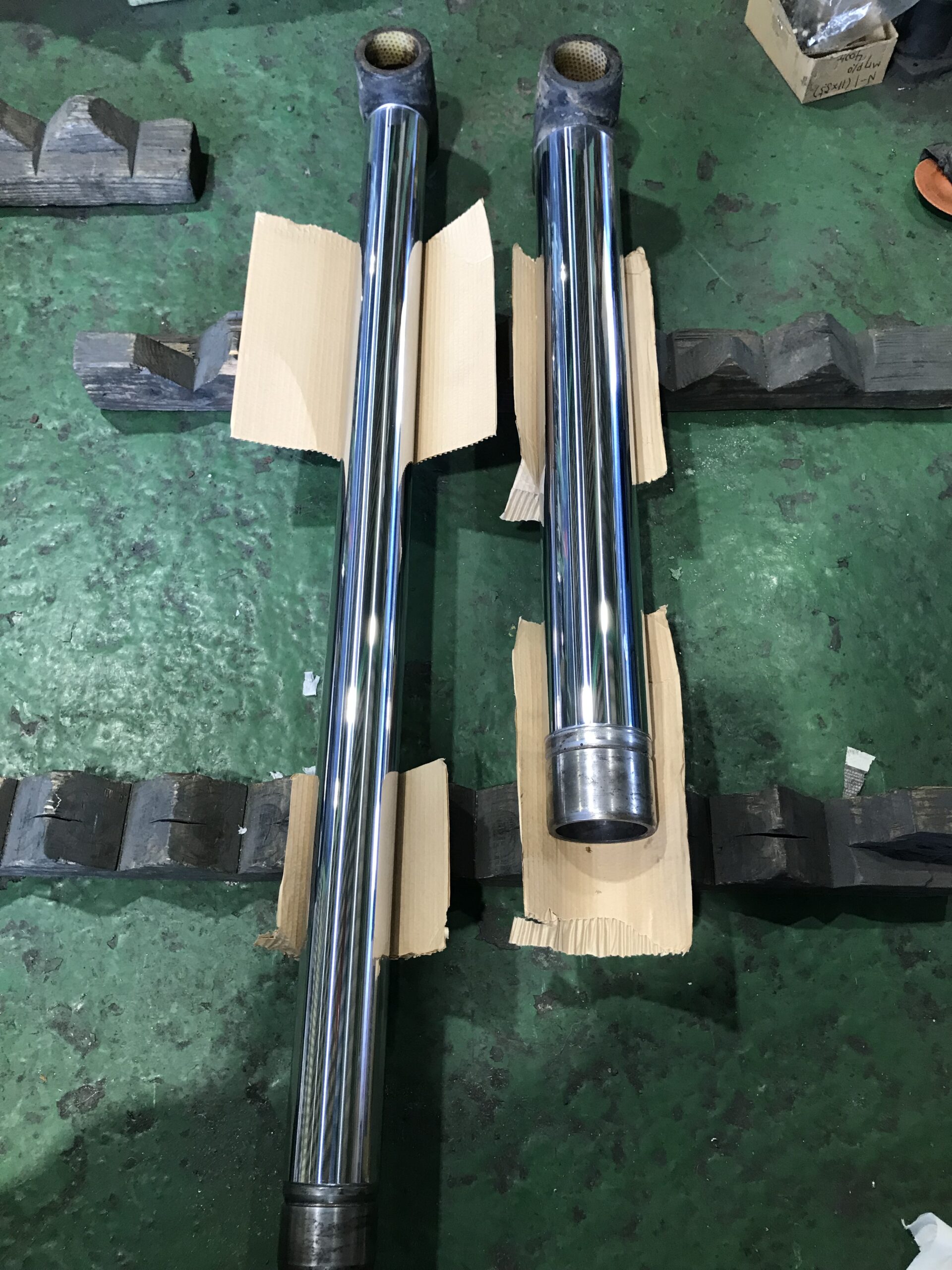

仕上がり寸法φ89.93mm
仕上がり寸法φ69.92mm

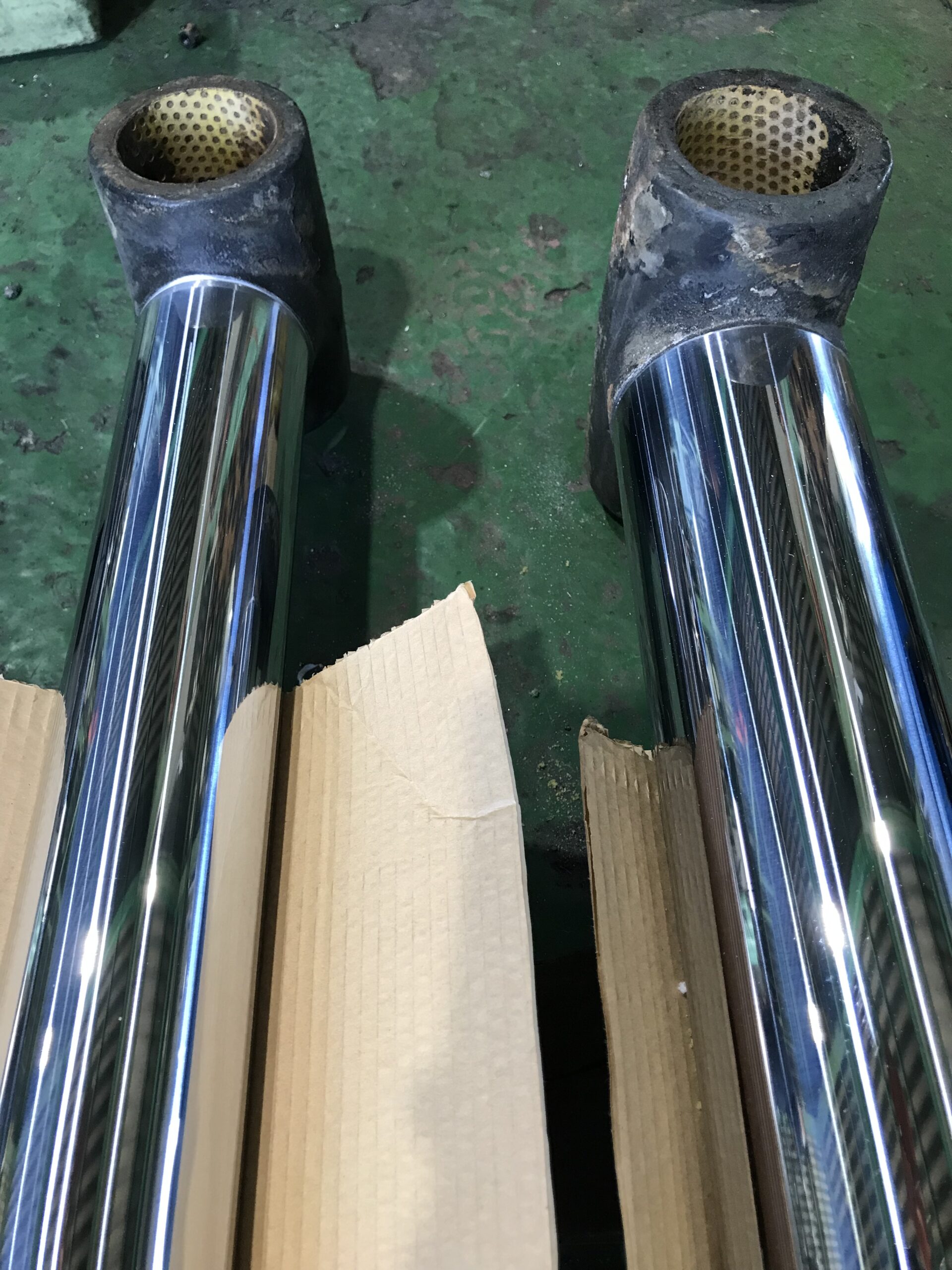

最終仕上げは鏡面仕上げまで行う。
