ありがとう。ネット受注♪福島県。
建設機械部品。油圧ピストンロッド。
寸法φ180×495×790L
寸法φ180×600×900L
オーバーホールによるメッキ修理依頼。
建設機械部品。油圧ピストンロッド。
寸法φ180×495×790L
寸法φ180×600×900L
オーバーホールによるメッキ修理依頼。
状態

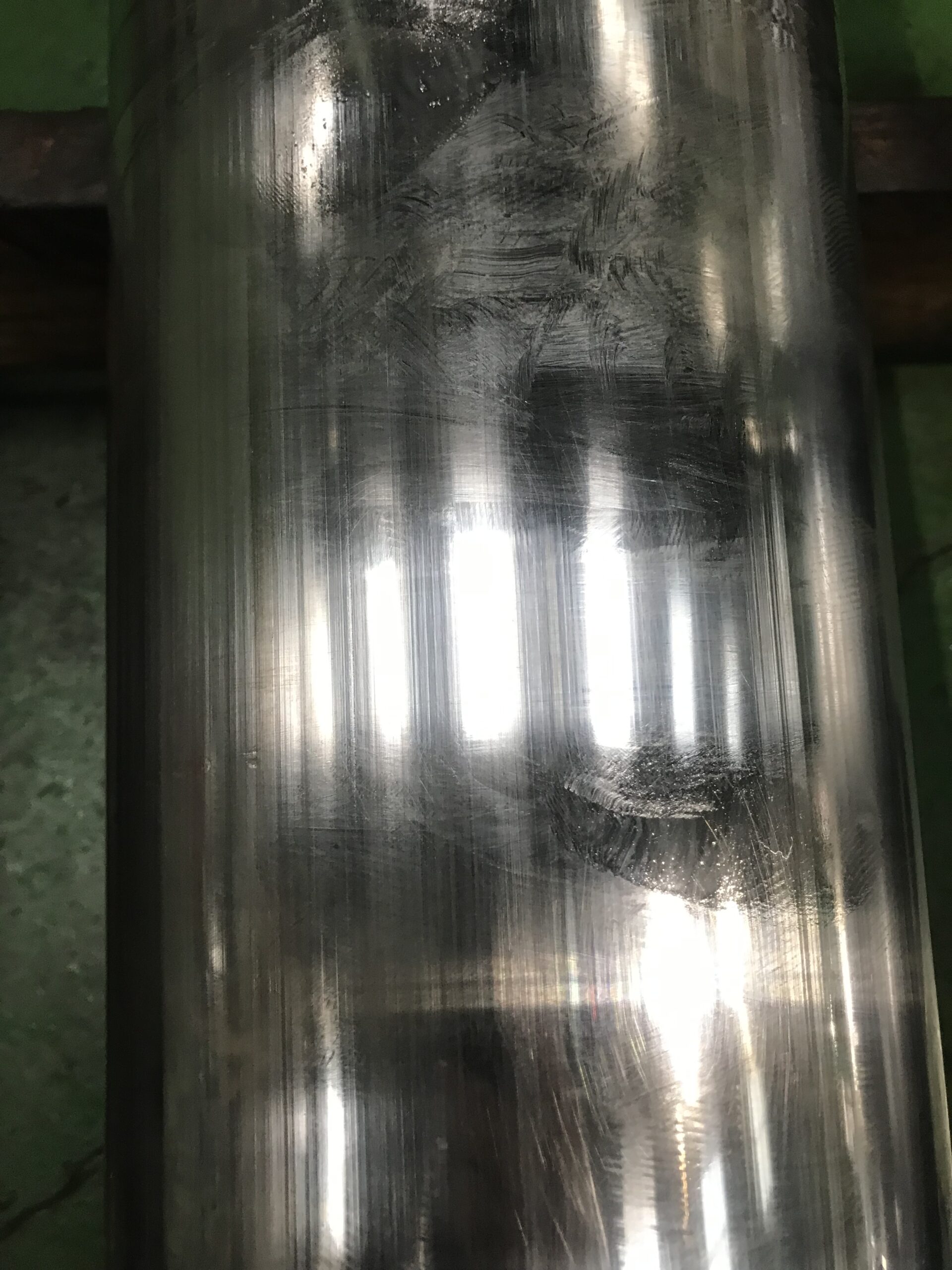

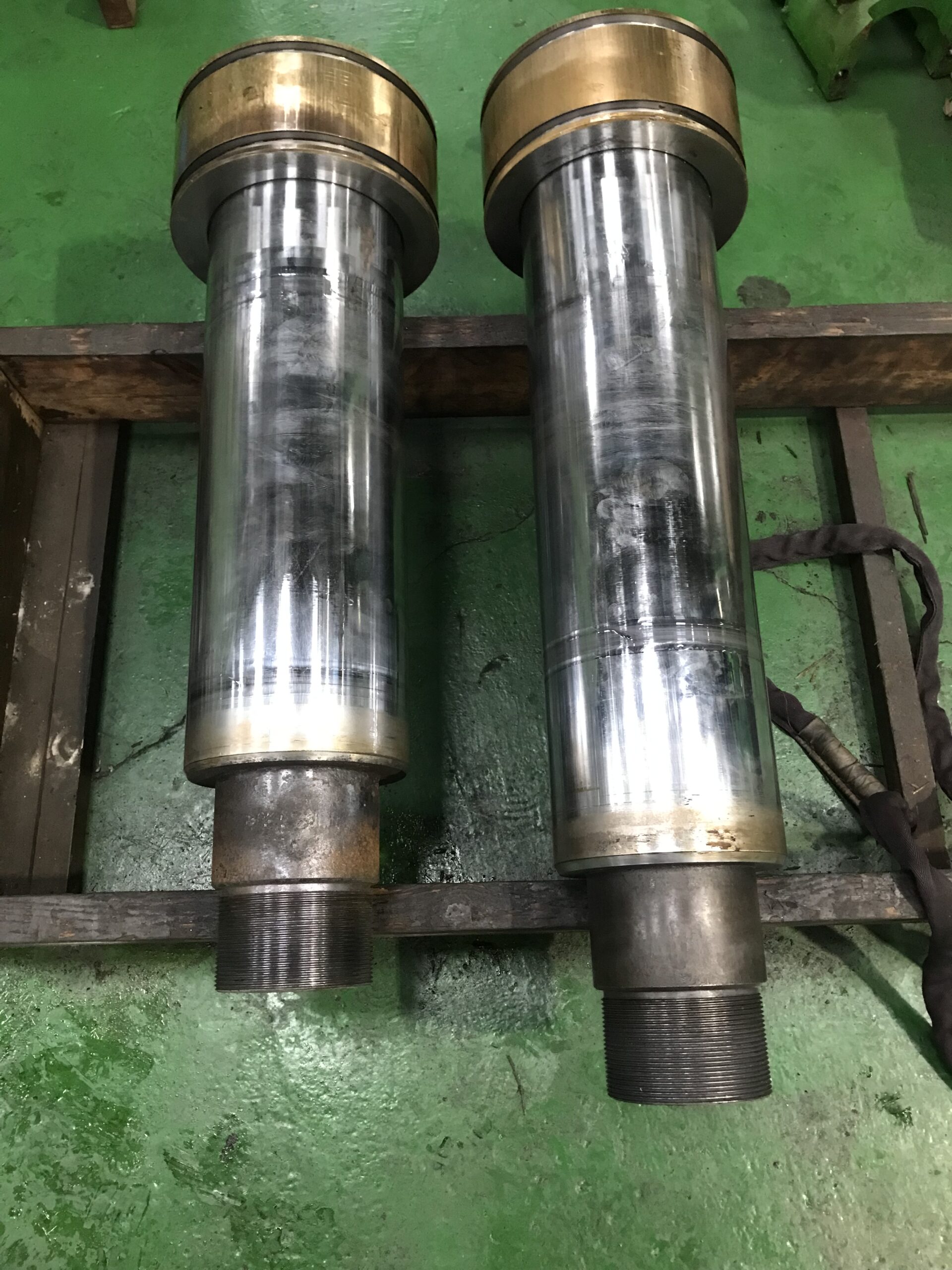

油圧シリンダーロッドの表面に摩耗による
縦筋そしてメッキ剥がれあり。
油漏れの原因は摩耗によるものと思われます。
対策と方法
硬質クロームメッキと研磨加工で再生します。
先ず、油圧ピストンロッドの両側面に研磨
加工用の両センター加工。
両センター加工後は、円筒研削盤にて縦筋
摩耗が無くなるまで下研磨加工、また下研磨
加工で削った-0.38mm分以上に硬質クロム
メッキを肉盛り、再度、円筒研削盤で仕上げ
研磨を行う。仕上がり寸法φ179.98mm

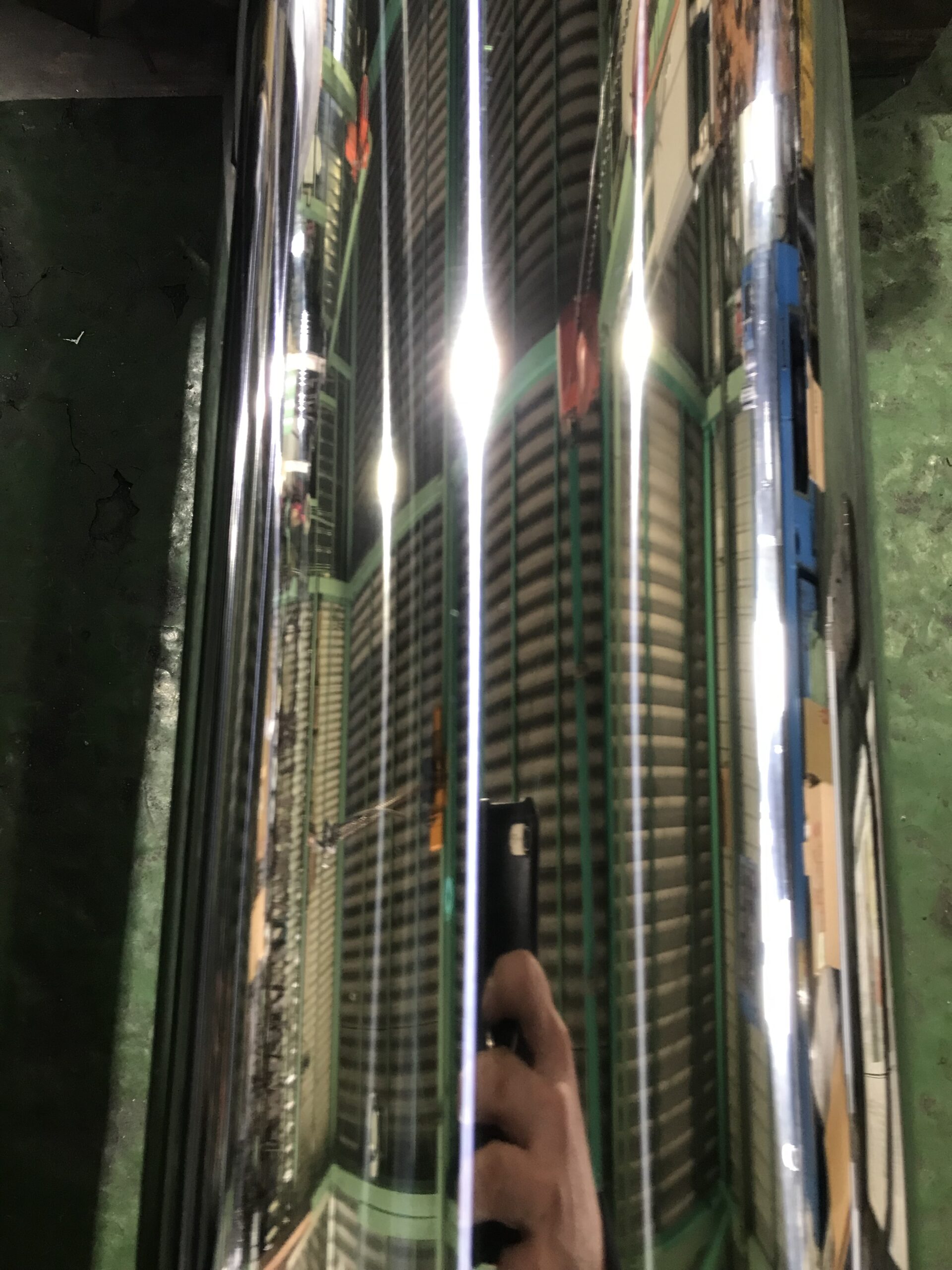

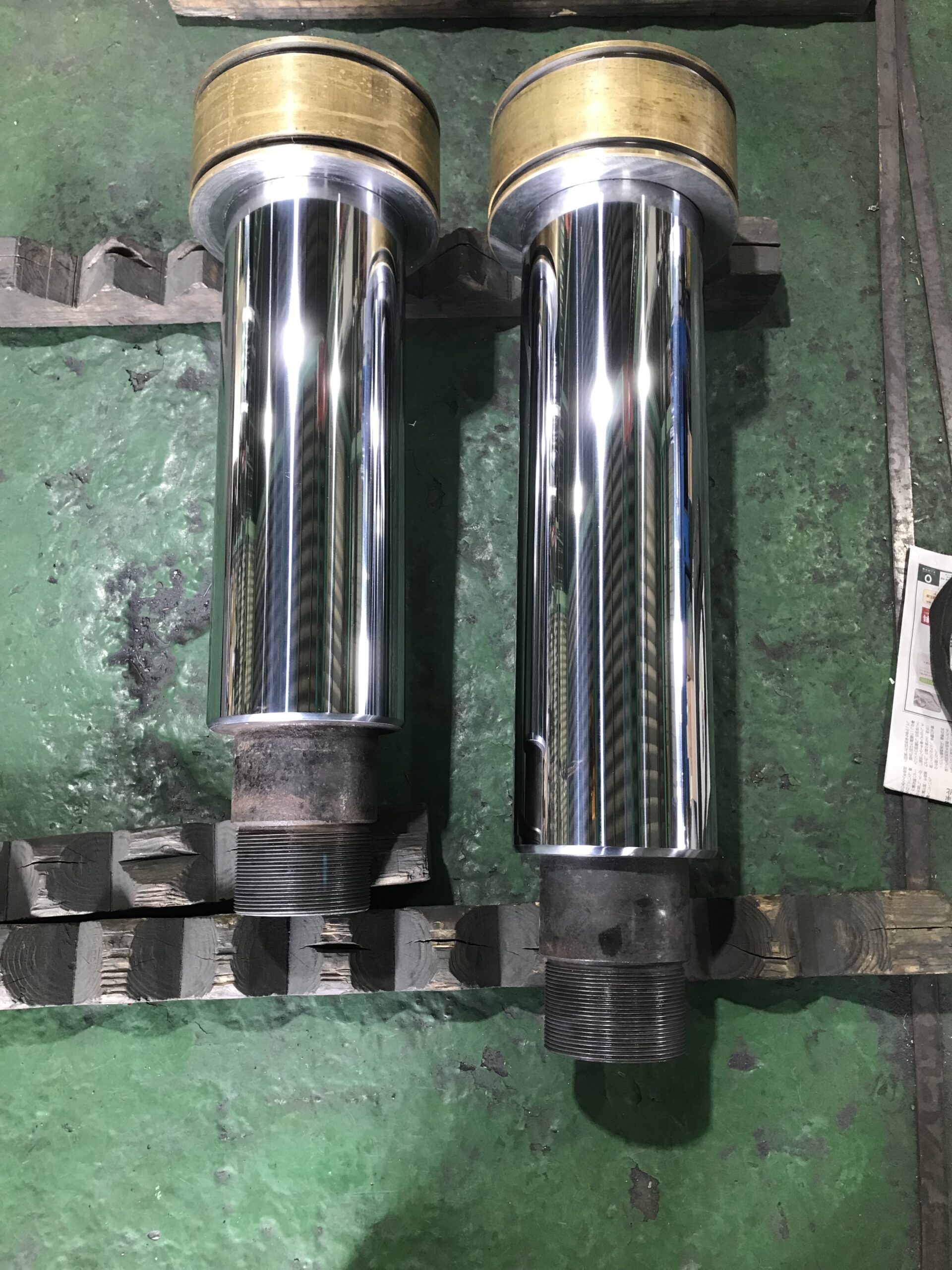

最終仕上げは鏡面仕上げまで行う。
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/12/7404268B-B73C-4C45-84FB-49044A273099-scaled.jpeg?w=1256&ssl=1)
![油圧ピストンロッド メッキ再生 油圧ピストンロッド メッキ再生](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/12/CAEE412F-9E3F-468C-BE9B-ED2A0A80B1FD-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/12/9DDD4950-B141-4388-8694-2AF14C215660-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/12/14343DDF-FB7C-4AA8-9DF0-8B9CE7CB6CB6-scaled.jpeg?w=1256&ssl=1)
![油圧ピストンロッド メッキ再生](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2021/12/CAEE412F-9E3F-468C-BE9B-ED2A0A80B1FD-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
まあご縁ありましたら宜しくお願い致します。
