【肉盛り修理】CBX400F クランクシャフトの1番2番ピンを肉盛りメッキ研磨仕上げ及びアンバランス修正。茨城県

ありがとう。ネット受注♪茨城県。
オートバイ部品。HONDA CBX400F
エンジン 異音 4気筒クランクシャフト
ダイナミックバランス.アンバランス修正.
1番2番ピン片摩耗肉盛り修理依頼。

状態
0.45mmの曲がりあり。1番2番ピンの片摩耗が
確認できた。特に1番ピンは部分的に削れた
ような摩耗でした。
対策方法
先ず、油圧プレス機で曲がりを伸ばす。
硬質クロムメッキと研磨加工で再生します。

偏心軸専用のクランク研削盤で3番4番
ピンの芯で1番2番ピンを下研磨加工、また
下研磨で削った「1番ピンは-1.5mm 2番ピン
は-0.6mm」以上に硬質クロムメッキを肉盛り、
再度、クランク研削盤にて3番4番ピンの芯で
1番2番ピンをスタンダードサイズに仕上げる。
仕上がり寸法φ29.995±0.005
仕上げは全ヶ所ラッピング仕上げ。
ダイナミックバランスにてアンバランス修正
まて。ゼロバランス。

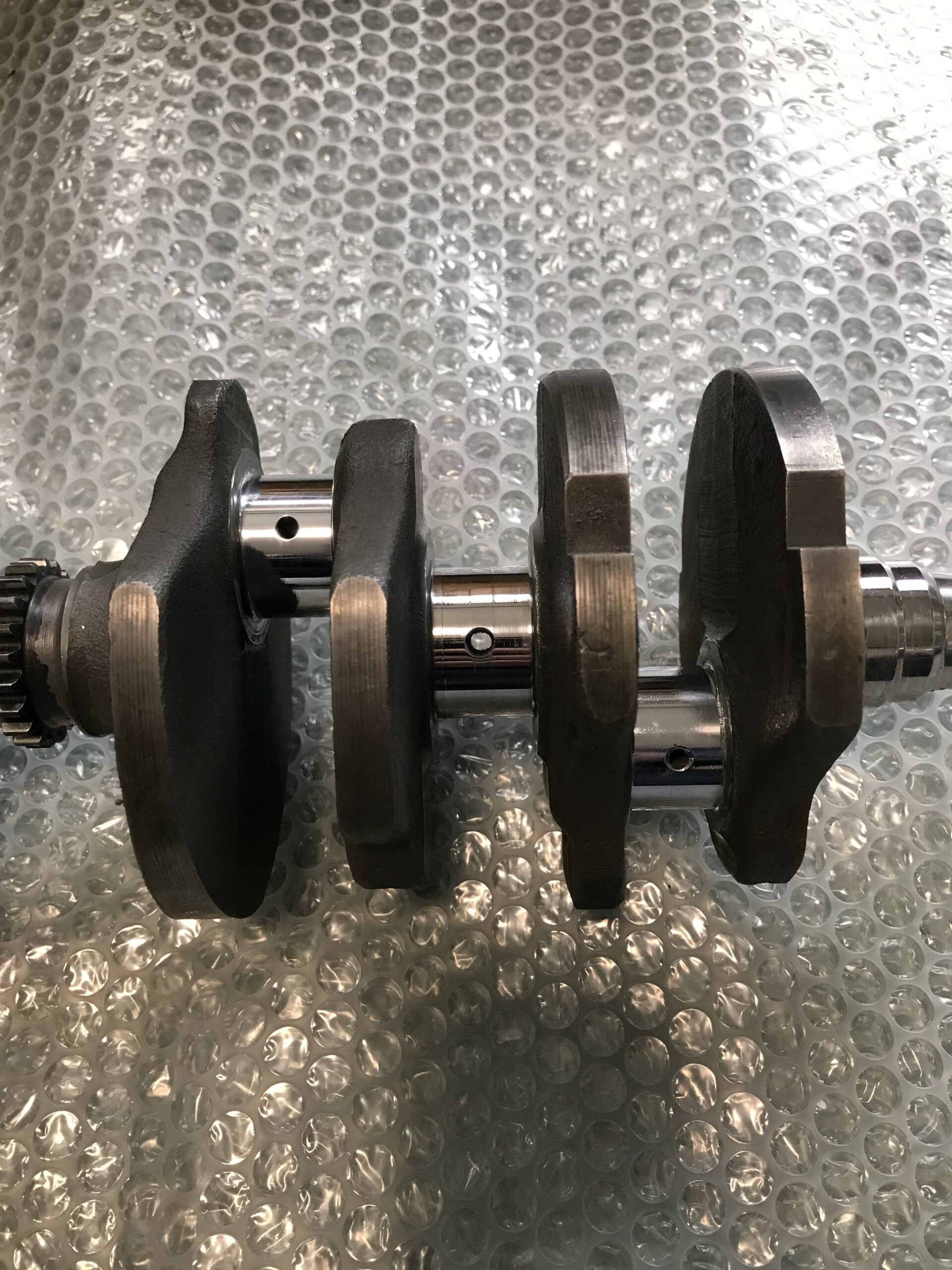

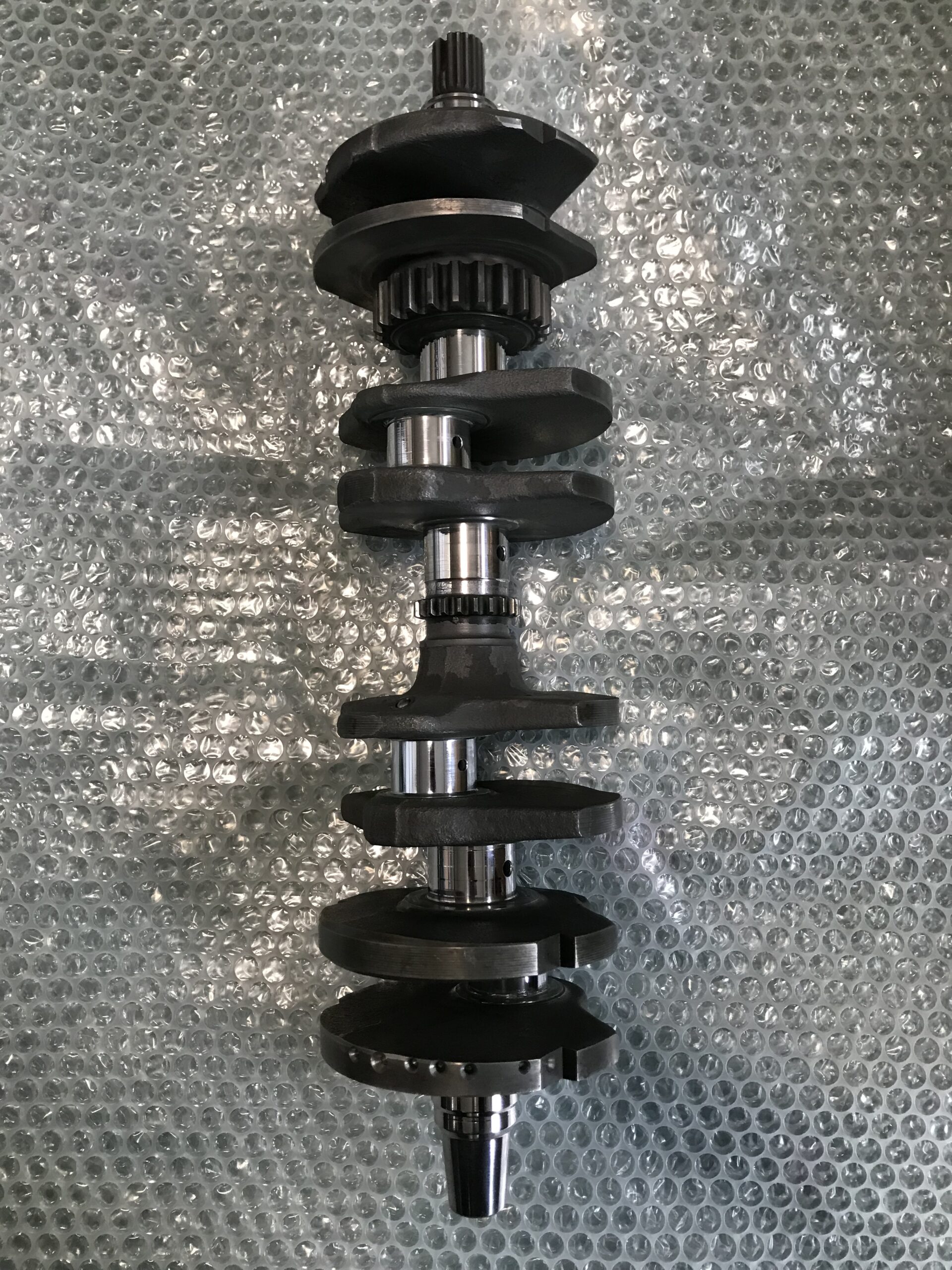

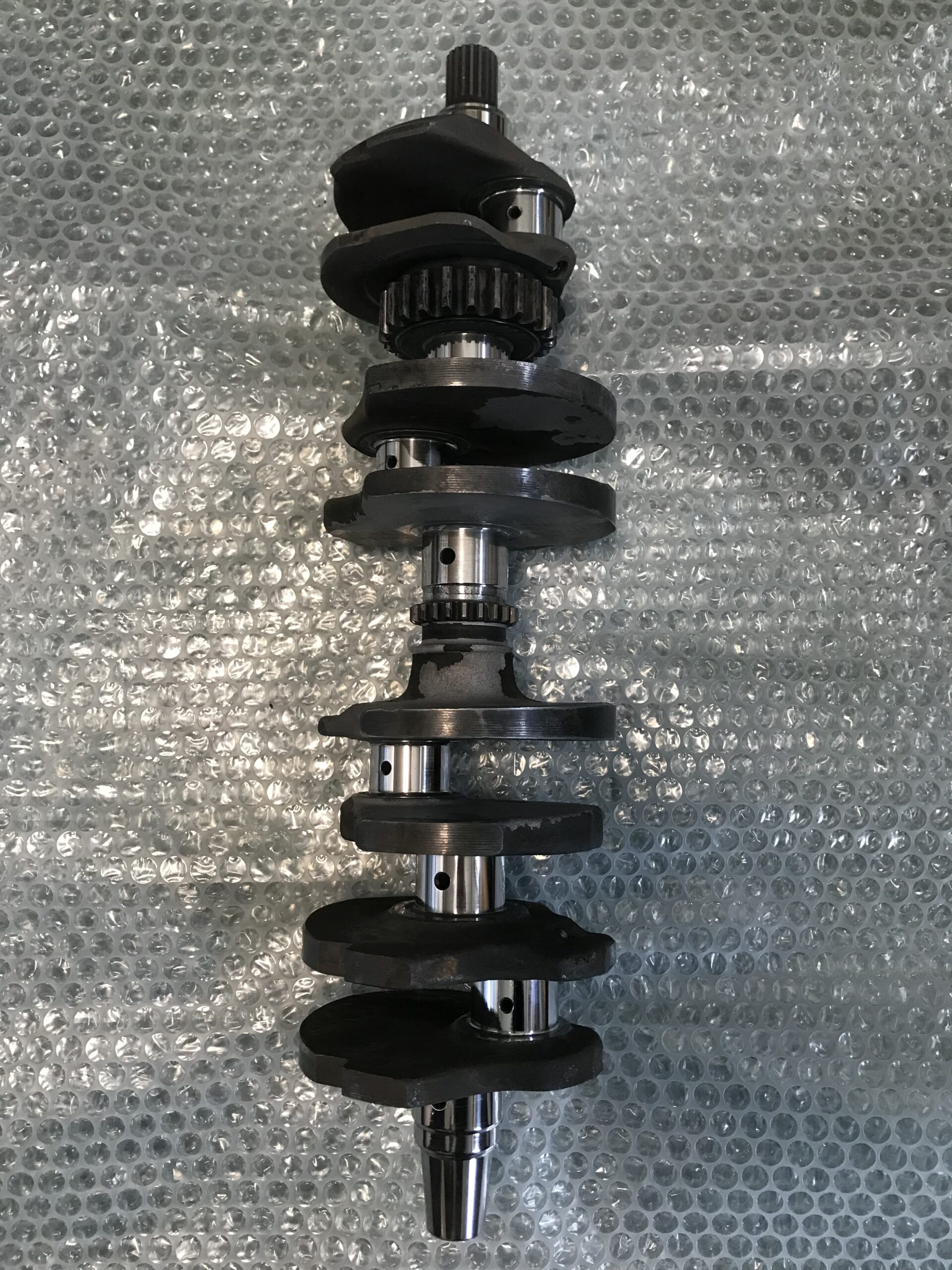

CBX400F クランクシャフト
