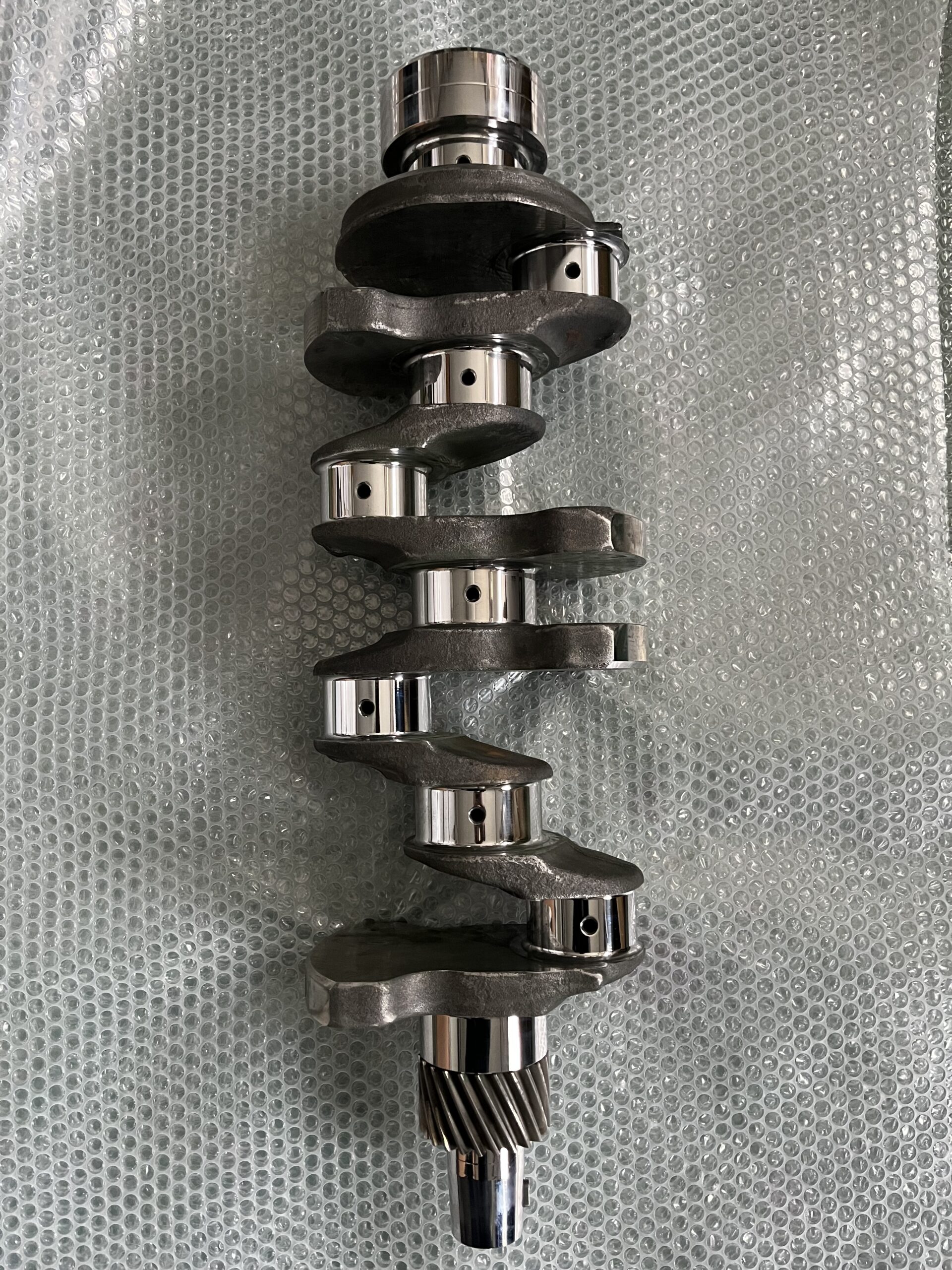

【再生加工】ヤンマー　4気筒クランクシャフトの2番4番ピンを硬質クロム肉盛り研磨仕上げ。福島県

状態
クランクシャフトの2番4番ピンは、
目視でも偏摩耗が確認できました。
0.8mmの曲がりあり。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、油圧プレス機で曲がりを伸ばす。
そして同じ高さの3番目ピンで芯をだし、
その芯で2番ピンを摩耗痕が無くなるまで
アンダーカット、そして4番ピンは1番ピン
の芯で摩耗痕が無くなるまでアンダーカット。
またアンダーカットで削った「-0.35mm」
分以上に硬質クロームメッキで肉盛り、再度、
3番ピンの芯で2番ピンをSTDサイズに仕上げ
研磨加工。4番ピンもアンダーカットと同様の
方法でSTDサイズに仕上げ研磨加工。

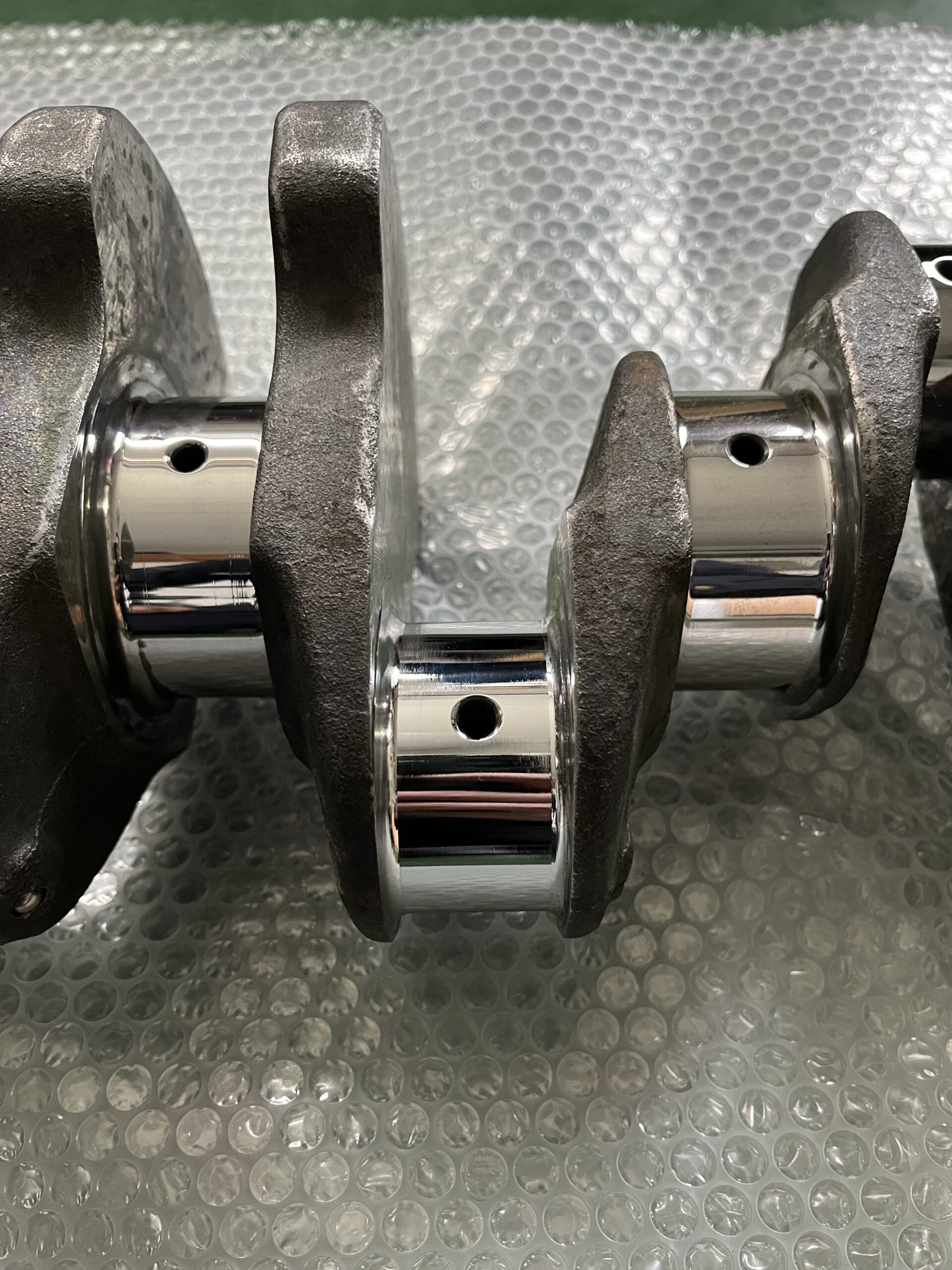

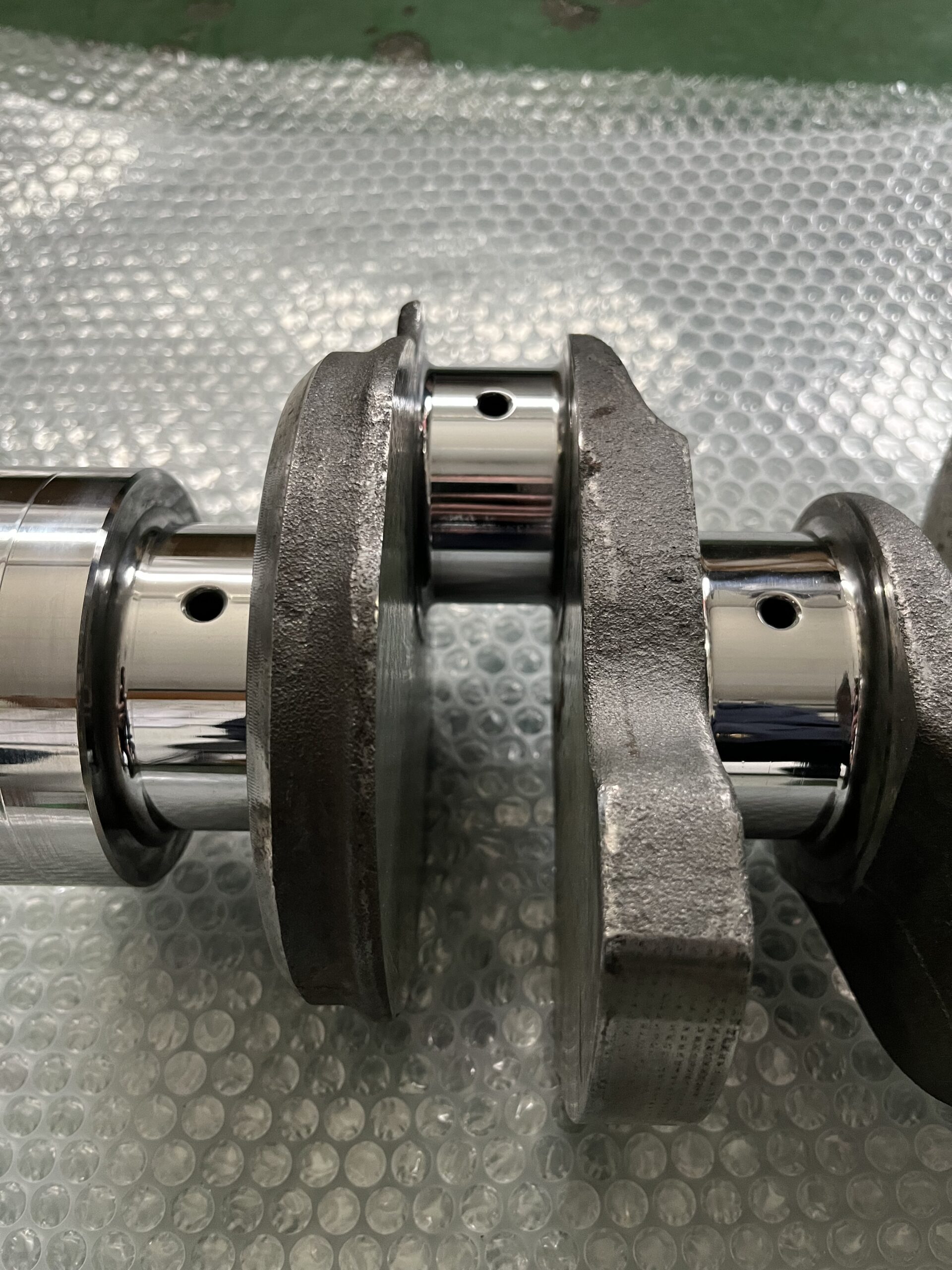

仕上がり寸法φ60 -0.04〜-0.05
耐摩耗性の向上として全ヶ所ラッピング仕上げ
まで。
