ありがとう。ネット受注♪埼玉県。
オードバイ部品.内燃機関部品。
クランクピン コンロッド。
摩耗部肉盛り再生御依頼。
オードバイ部品.内燃機関部品。
クランクピン コンロッド。
摩耗部肉盛り再生御依頼。

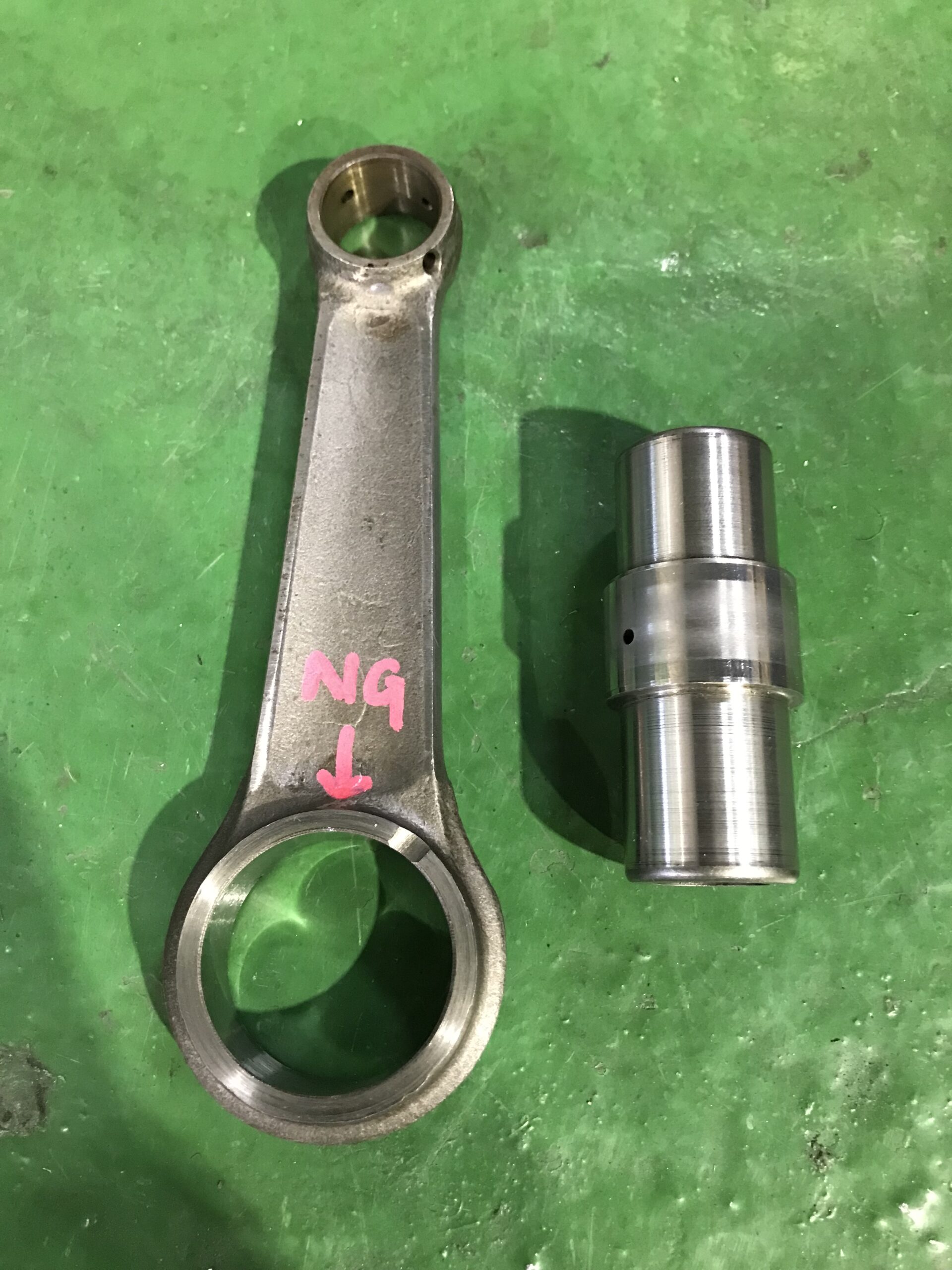

状態
クランクピンの外周及び側面は摩耗が

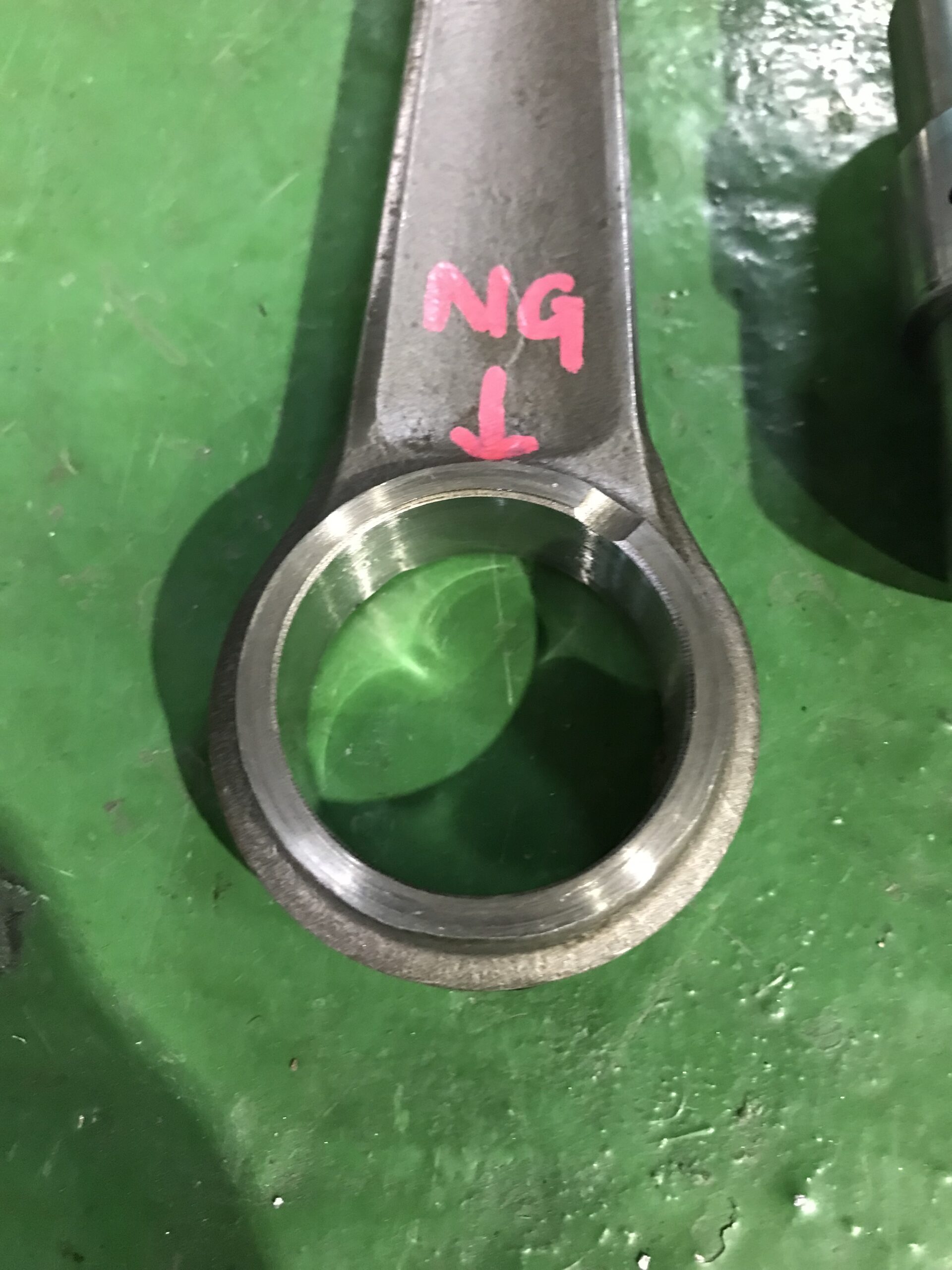

確認できました。またコンロッドの
スラスト面、片面に摩耗が確認できました。
対策と方法

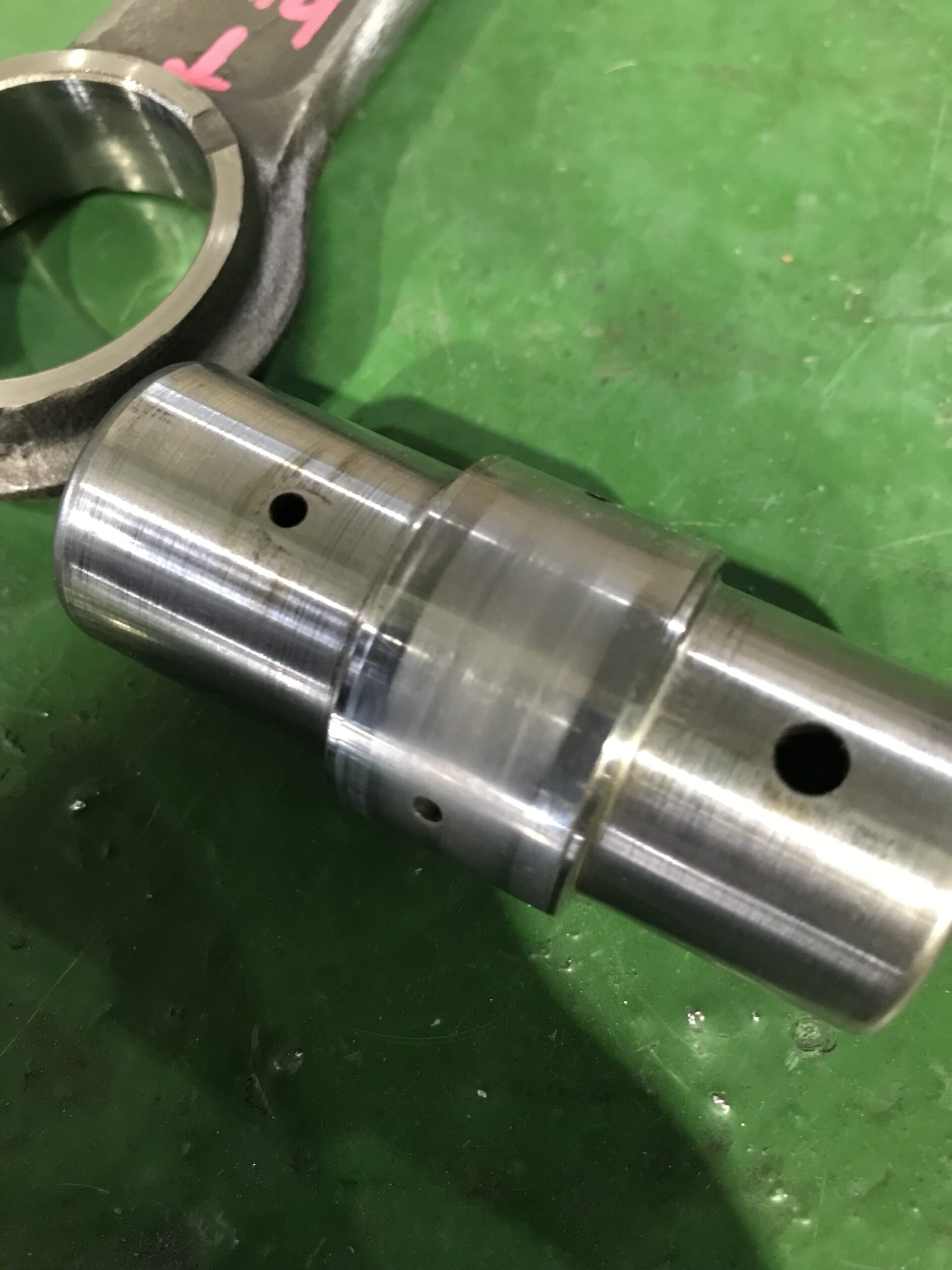

硬質クロムメッキと研磨加工で再生します。
まず、クランクピンの両側面に研磨加工用の
両センター加工を行う。
そして両センターを芯に摩耗痕が無くなる
まで外周及び側面を下研磨加工、また下
研磨で削った(-0.5mm)以上に硬質クロム
メッキを肉盛り、再度仕上げ研磨でスタン
ダードサイズに仕上げる。外径φ32±0
側面幅20±0.03

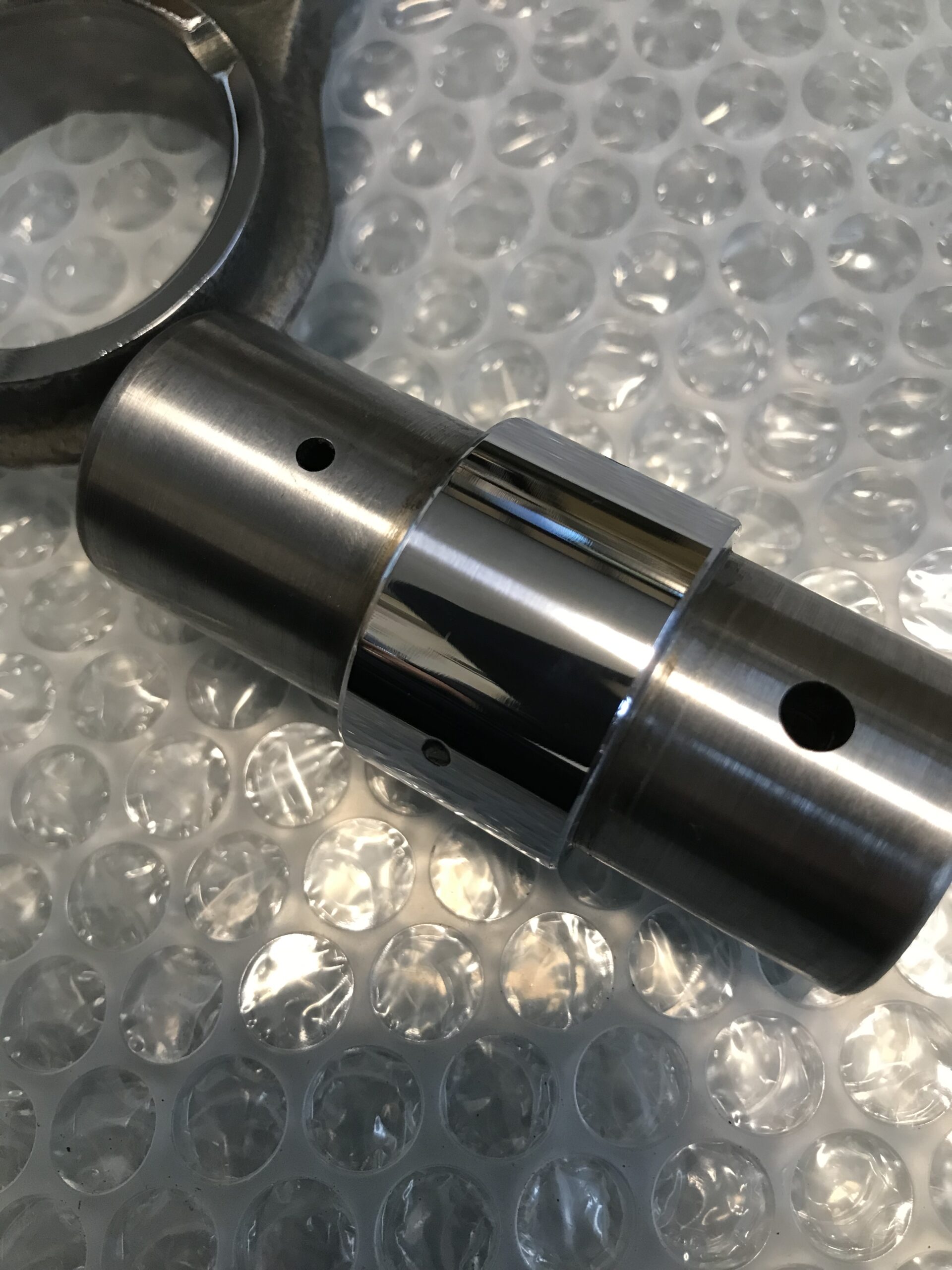

仕上げはラップ仕上げとしました。

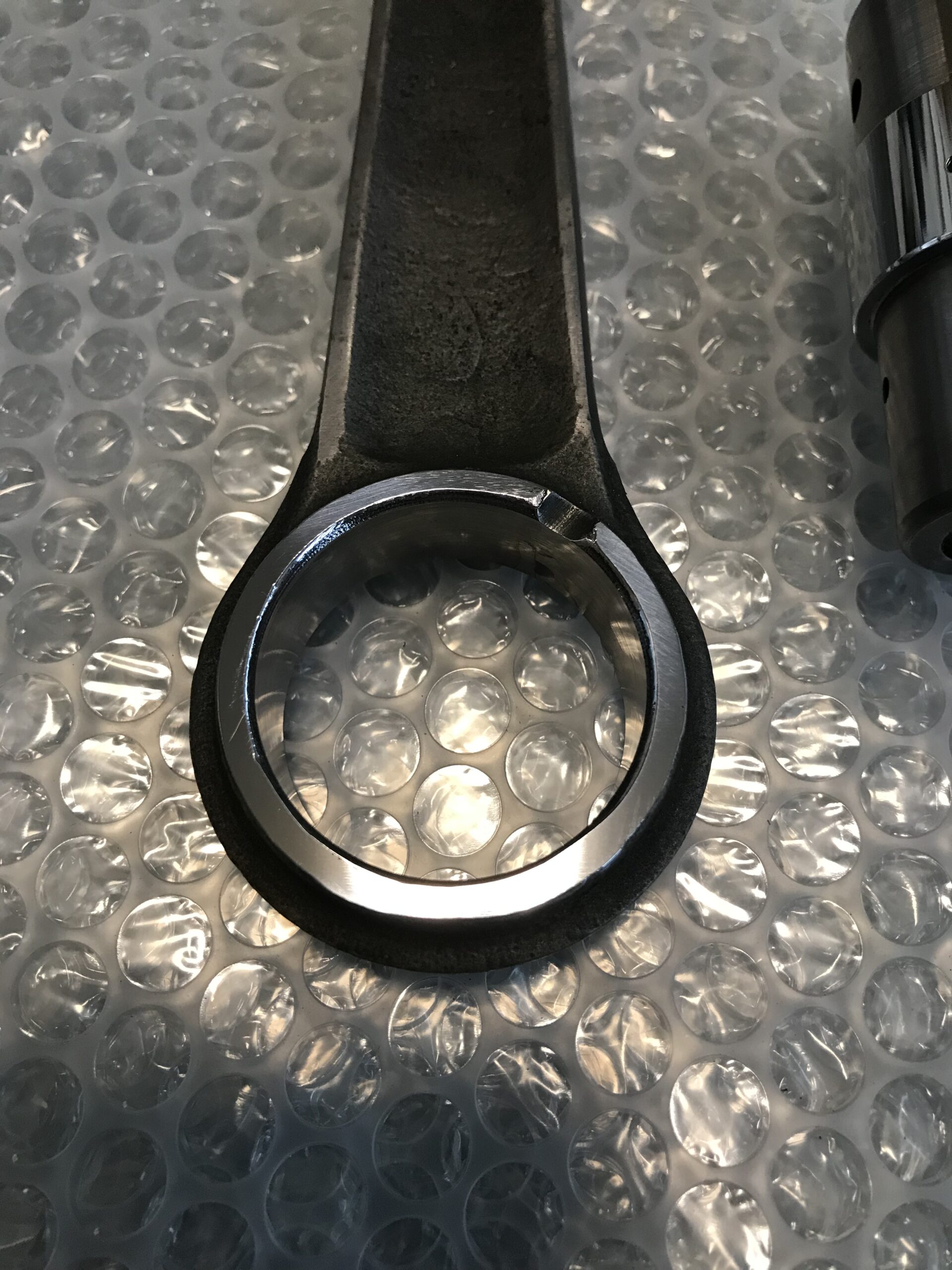

コンロッドにつきましては、片面だけ
摩耗しておりましてので片面を硬質クロム
で肉盛り(0.15mm)生きた片面を芯に
平面研磨を行いました。
仕上がり寸法17.92〜95mm
仕上げはラップ仕上げとしました。
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/11/AE7AE86F-0D5C-4A02-8C83-B0F83986F435-scaled.jpeg?w=1256&ssl=1)
![クランクピン コンロッド クランクピン コンロッド](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/11/080B1311-A1BC-4157-BEC3-8473761E034A-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/11/A4AA926D-C5F6-4FA6-A453-55D691FB18A6-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/11/9DCD2A12-2AFB-4404-9BAD-4AEAAB017CE4-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/11/EA121BC4-4A13-4390-8FC1-5A298D7883BC-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/11/B17F8639-EB5F-4FBF-8D65-0E5CF328C714-scaled.jpeg?w=1256&ssl=1)
![クランクピン コンロッド](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/11/080B1311-A1BC-4157-BEC3-8473761E034A-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
