ありがとう。ネット受注♪宮城県.
産業機械部品.KING 52t
オーバーホール 整備.
ウォッシュパイプ 摩耗油漏れ.
寸法58.82×250×400L
油漏れメッキ修理御依頼。
産業機械部品.KING 52t
オーバーホール 整備.
ウォッシュパイプ 摩耗油漏れ.
寸法58.82×250×400L
油漏れメッキ修理御依頼。
状態

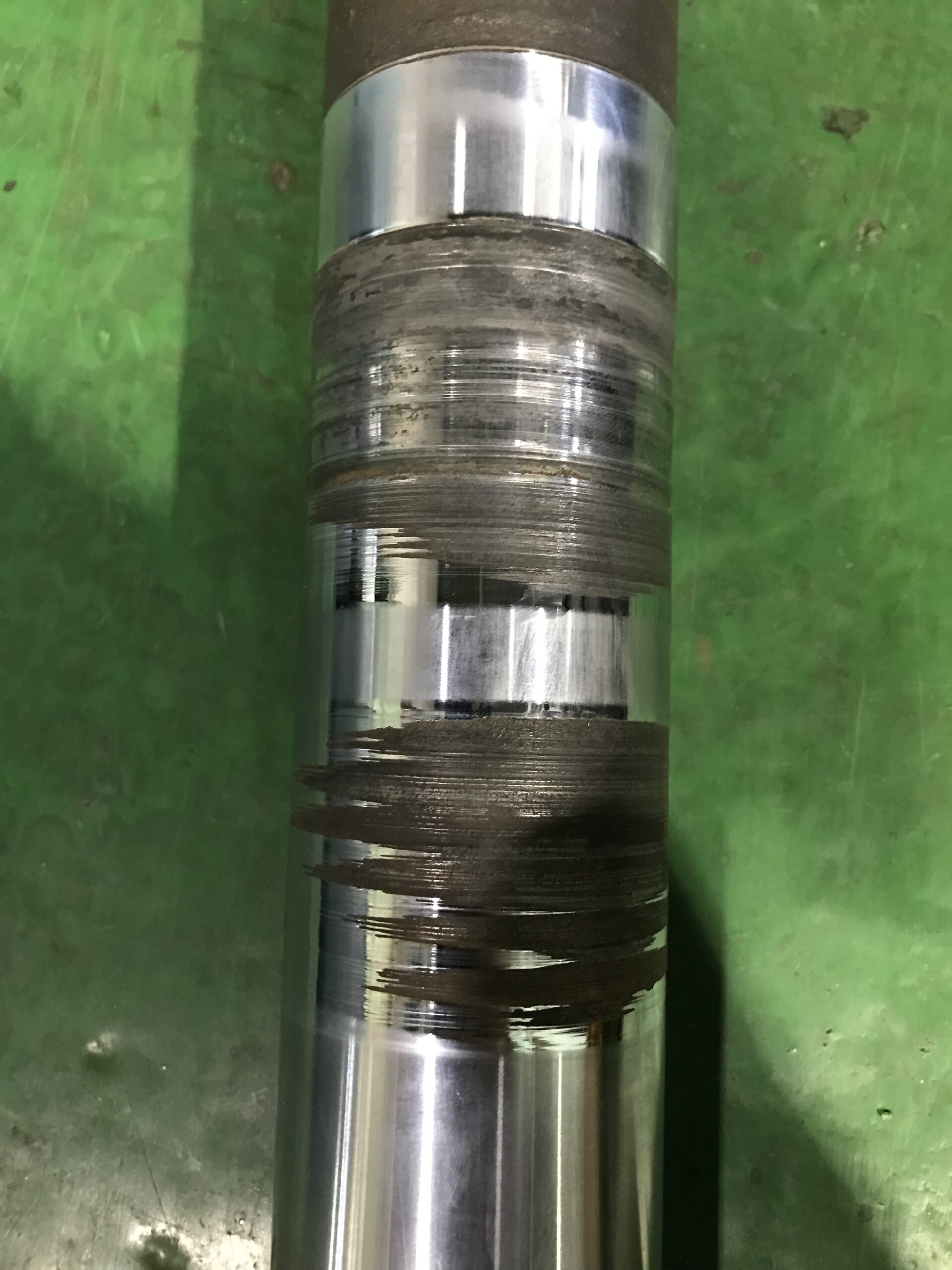

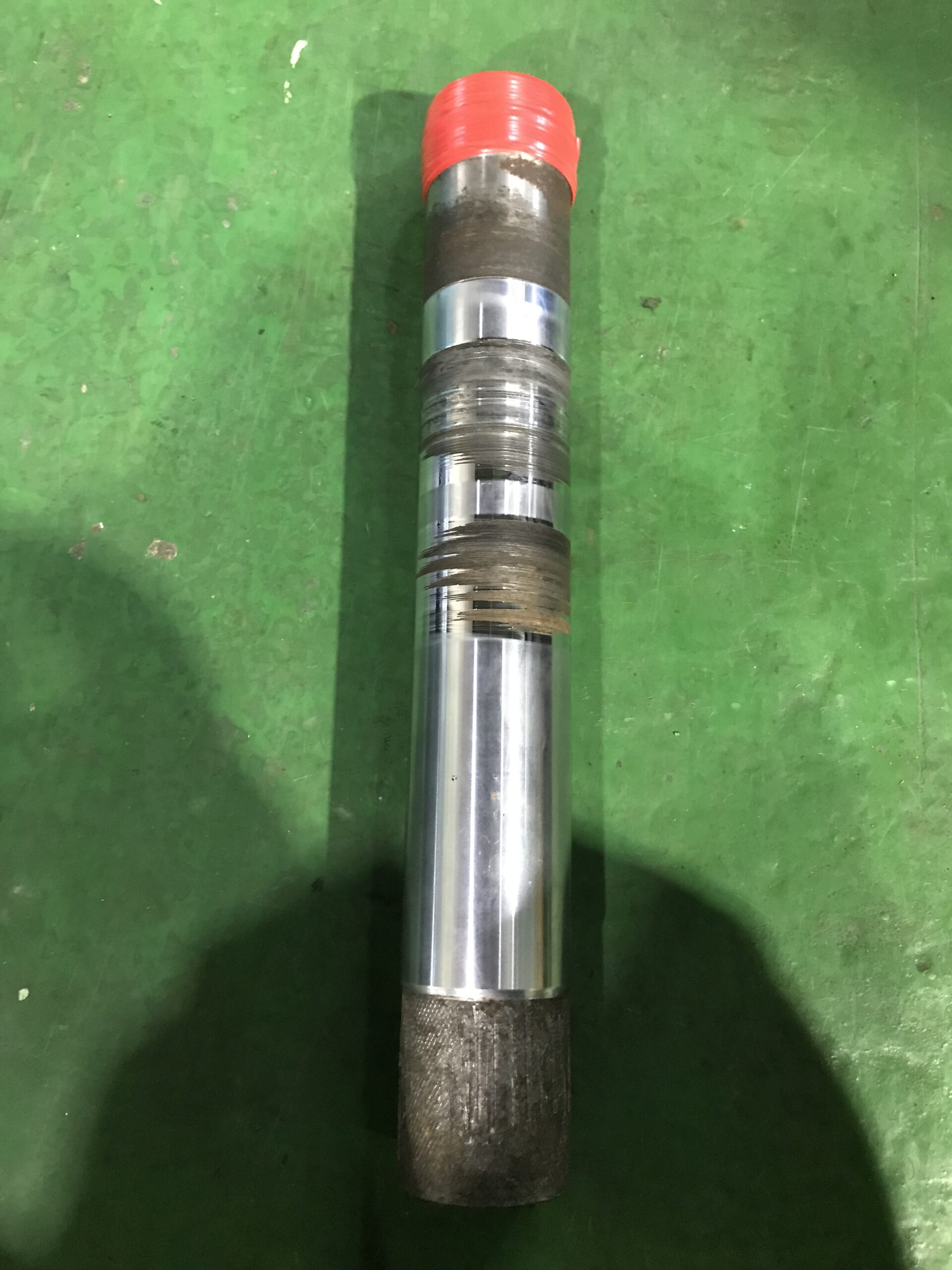

ウォッシュパイプの表面は、摩耗でメッキが
剥がれており段がついておりました。
手で触ると波うってました。
油漏れの原因は、段つき摩耗だと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、ウォッシュパイプの両側面に
研磨加工用のセンターを60度で加工。
そして両センターを芯に円筒研削盤にて
段つき摩耗が無くなるまで下研磨加工、
また下研磨で削った【-1.45mm】
分以上に硬質クロームメッキを肉盛り、
再度、円筒研削盤で仕上げ研磨を行う。

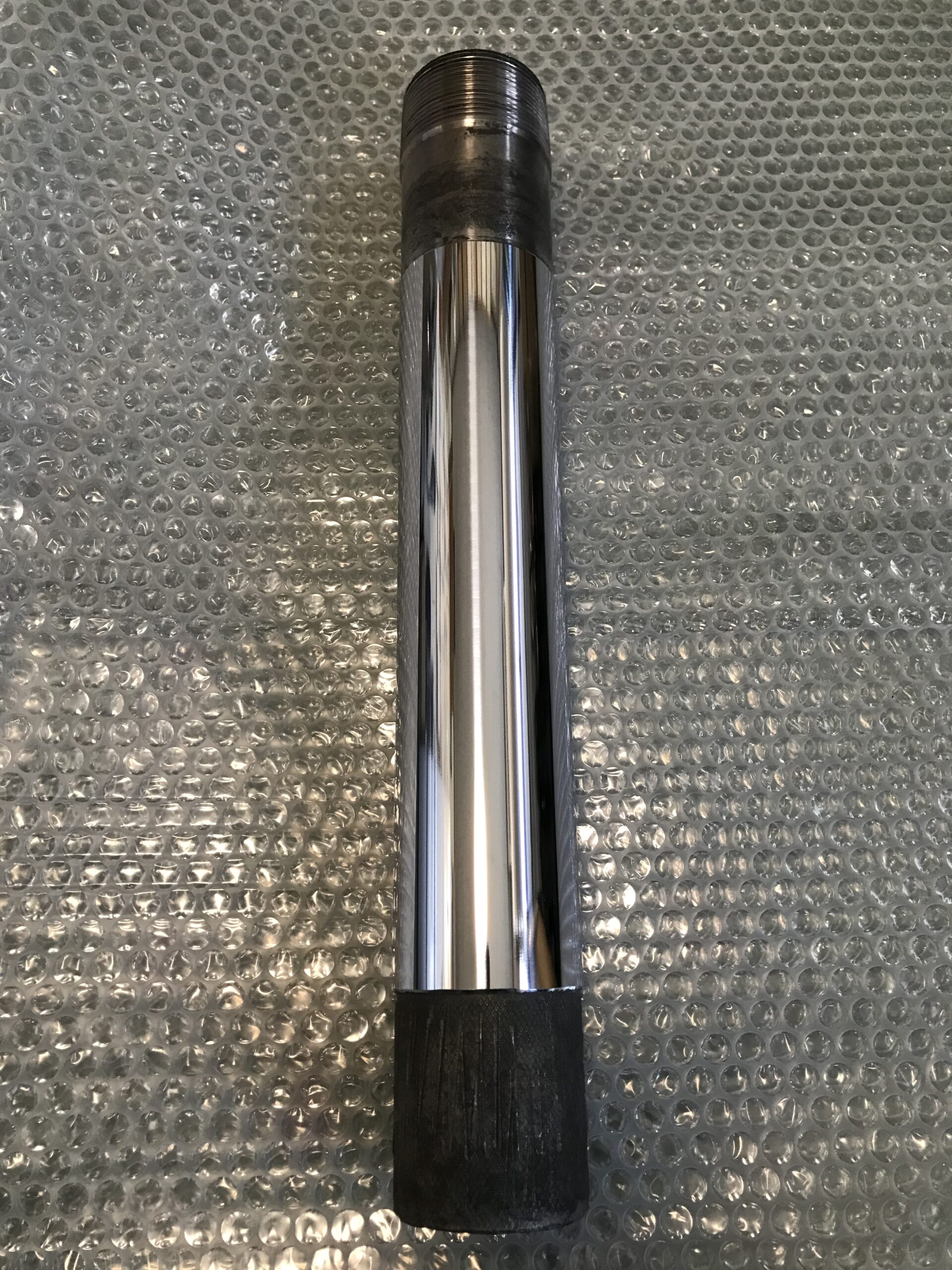

仕上がり寸法φ58.82±0.01mm

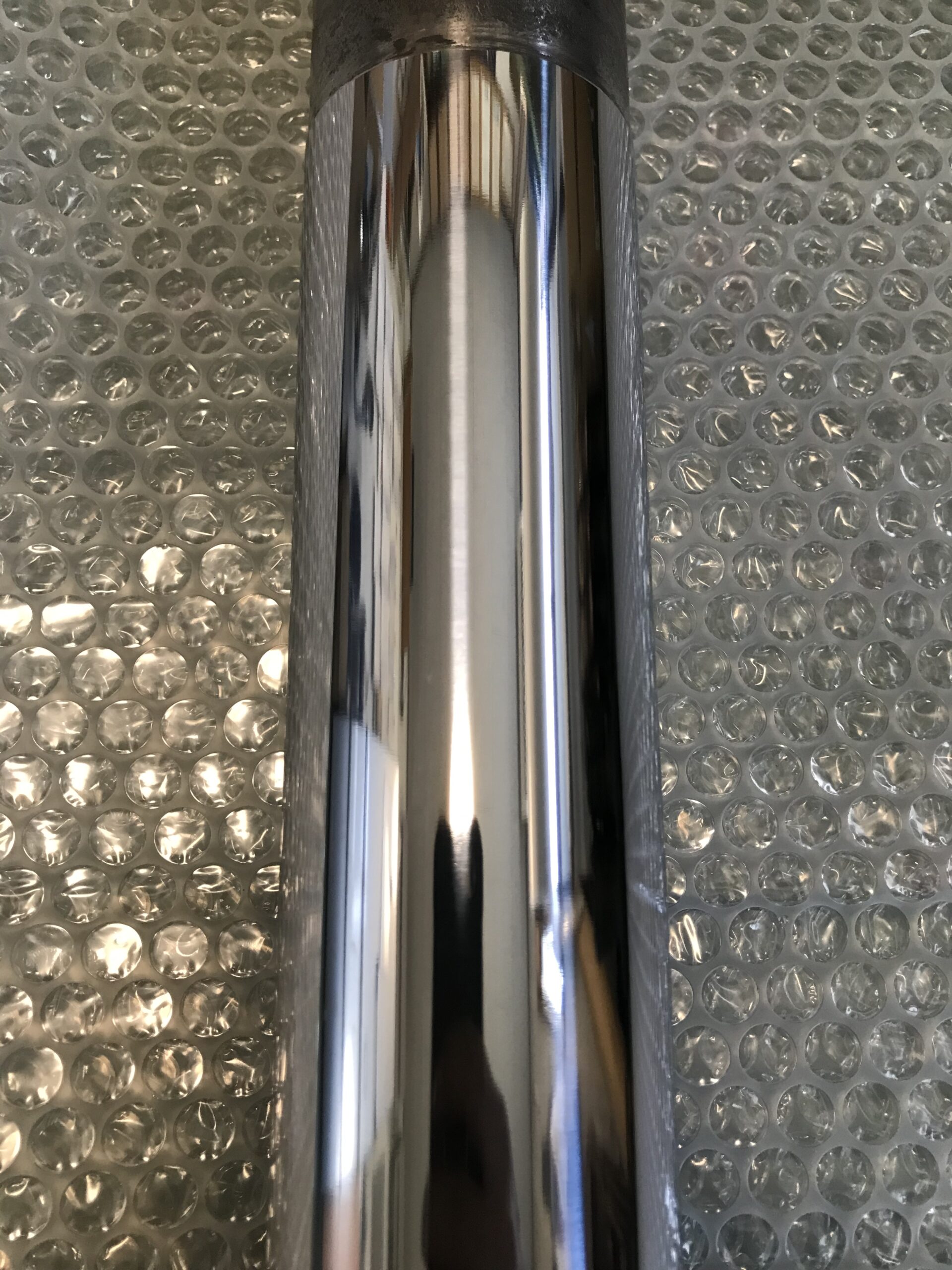

最終仕上げの鏡面研磨加工まで。
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/771141E3-62D1-436F-AC9A-132C6684591A-scaled.jpeg?w=1256&ssl=1)
![ウォッシュパイプ ウォッシュパイプ](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/CD825698-F6EE-4953-AAD7-08F80AC3100F-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/8EBC336B-9D8A-46E0-B39E-5C2AE38E7D1F-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/DE58576C-E257-49AA-9C44-FBD26D5975FA-scaled.jpeg?w=1256&ssl=1)
![ウォッシュパイプ](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/10/CD825698-F6EE-4953-AAD7-08F80AC3100F-scaled.jpeg?resize=1256%2C1675&ssl=1)
