【再生加工】塗装機械部品. シリンダーロッドのメッキ再生研磨仕上げ。兵庫県

状態　

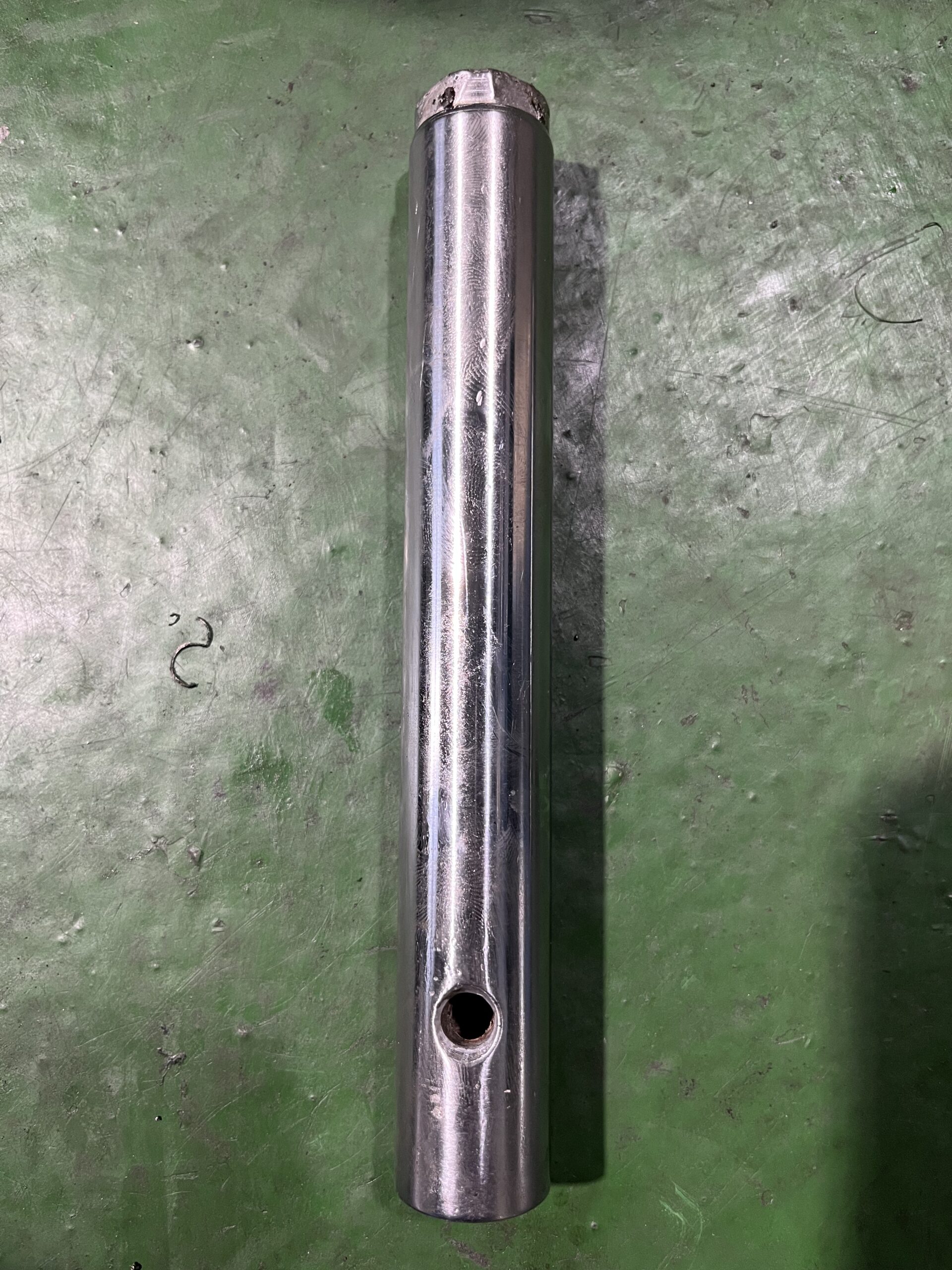

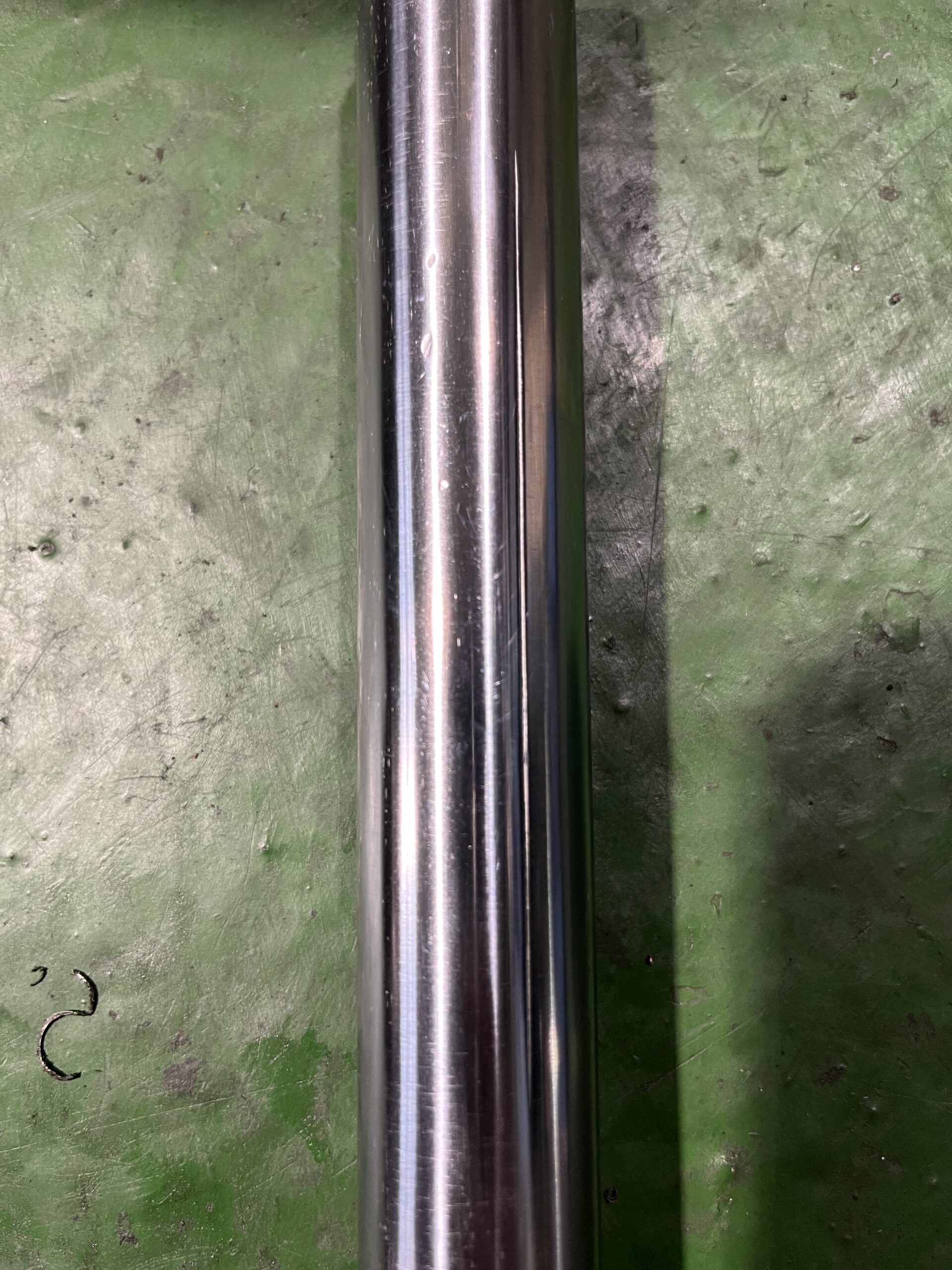

シリンダーロッドの表面には、小傷が
多数ありました。機能不全は小傷だと
思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
まず、このままでは研磨加工ができませんので、
片方の内面にあるネジに合わせて研磨加工用の
治具を製作しねじ込みます。そして旋盤にて
両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にて小傷が
無くなるまで真円に下研磨加工、また下研磨で
削った「-0.2mm」以上に硬質クロムメッキを
肉盛り、再度、円筒研削盤で仕上げ研磨を行う。

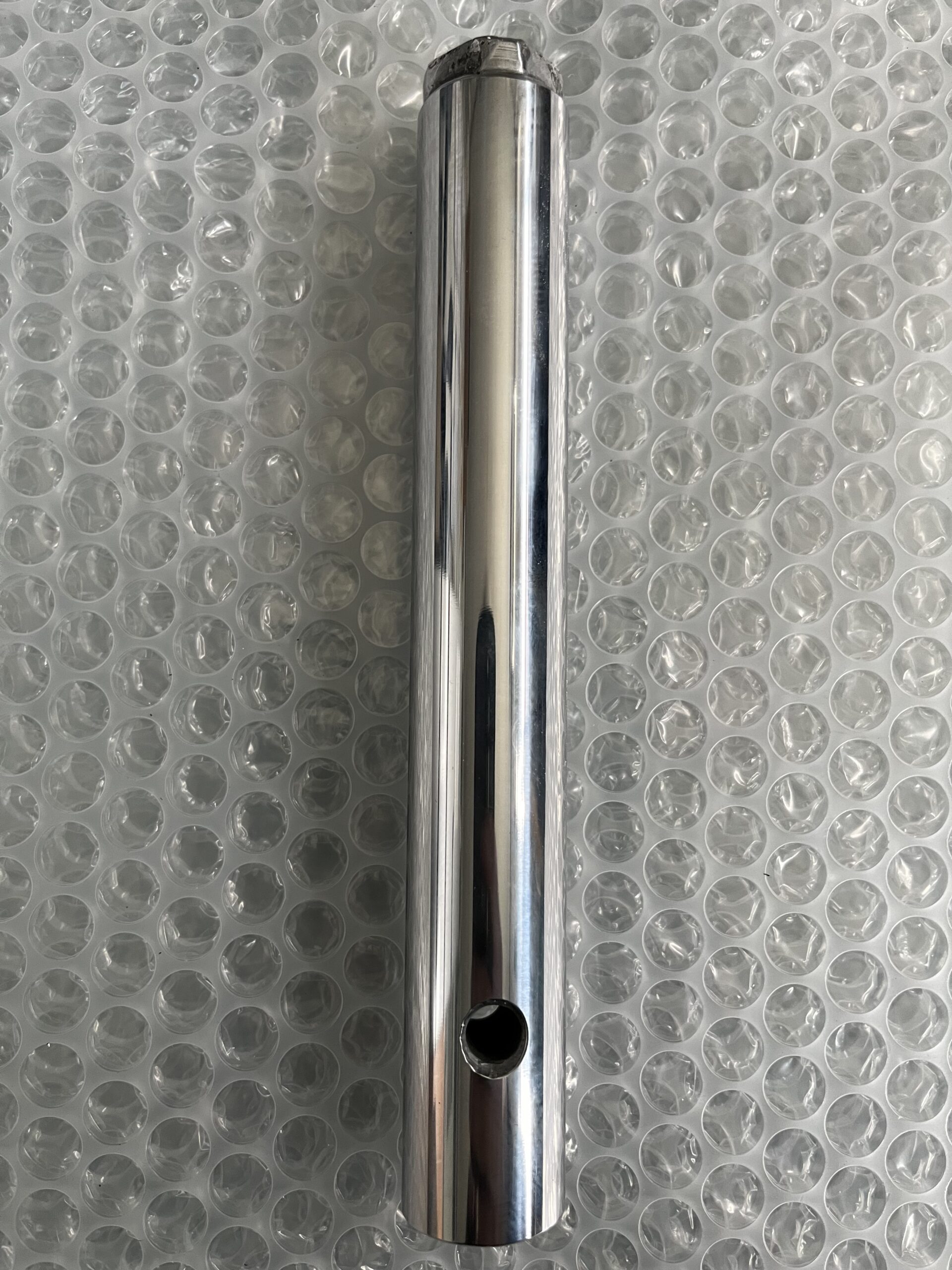

仕上がり寸法φ24.74mm

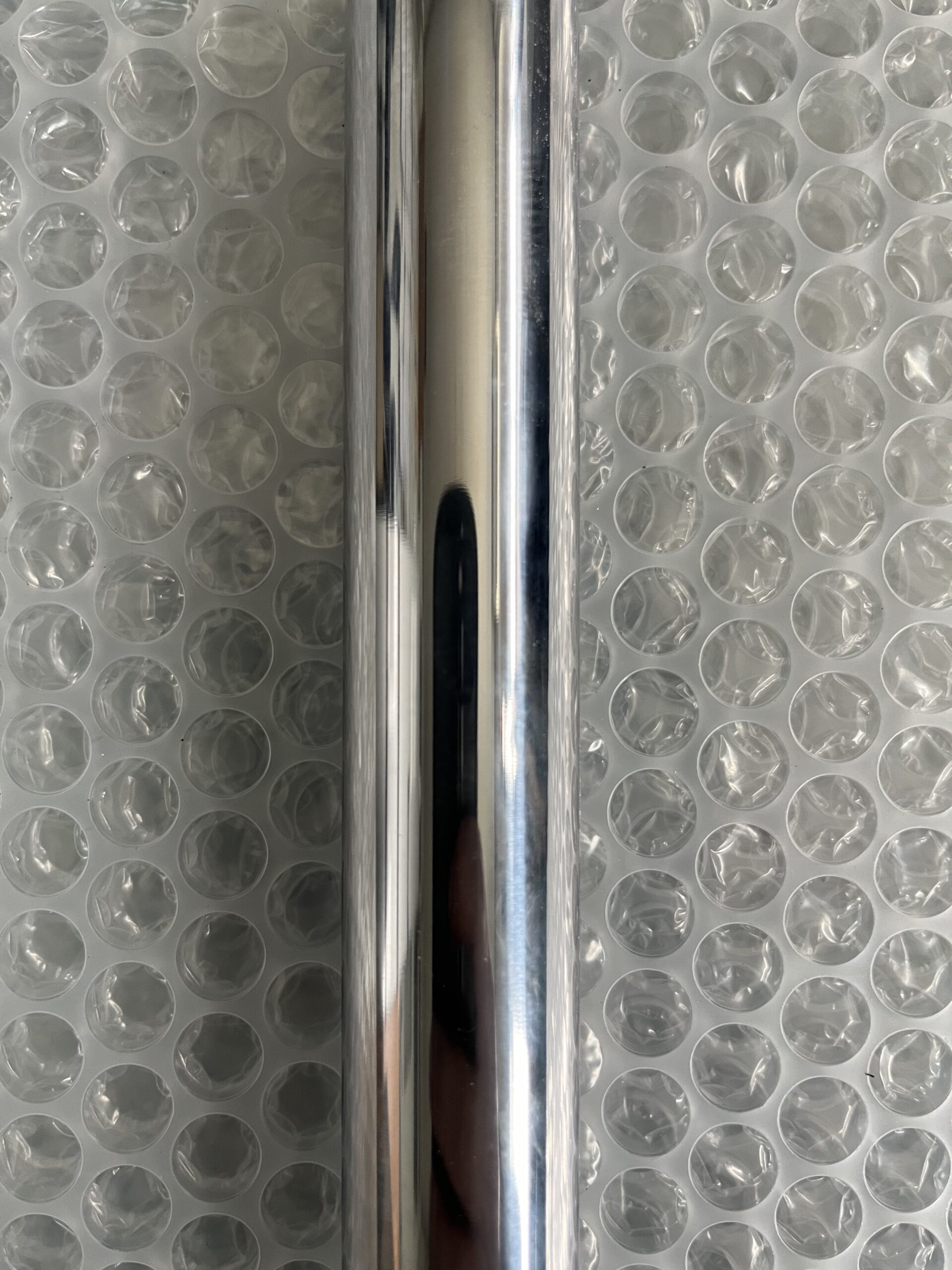

最終仕上げは鏡面サイザル仕上げまで。
