ありがとう。ネット受注♪兵庫県。
オートバイ部品。HONDA CBX400F.
内燃機関部品. カムシャフト.
ジャーナル部肉盛り修理依頼。
オートバイ部品。HONDA CBX400F.
内燃機関部品. カムシャフト.
ジャーナル部肉盛り修理依頼。
状態

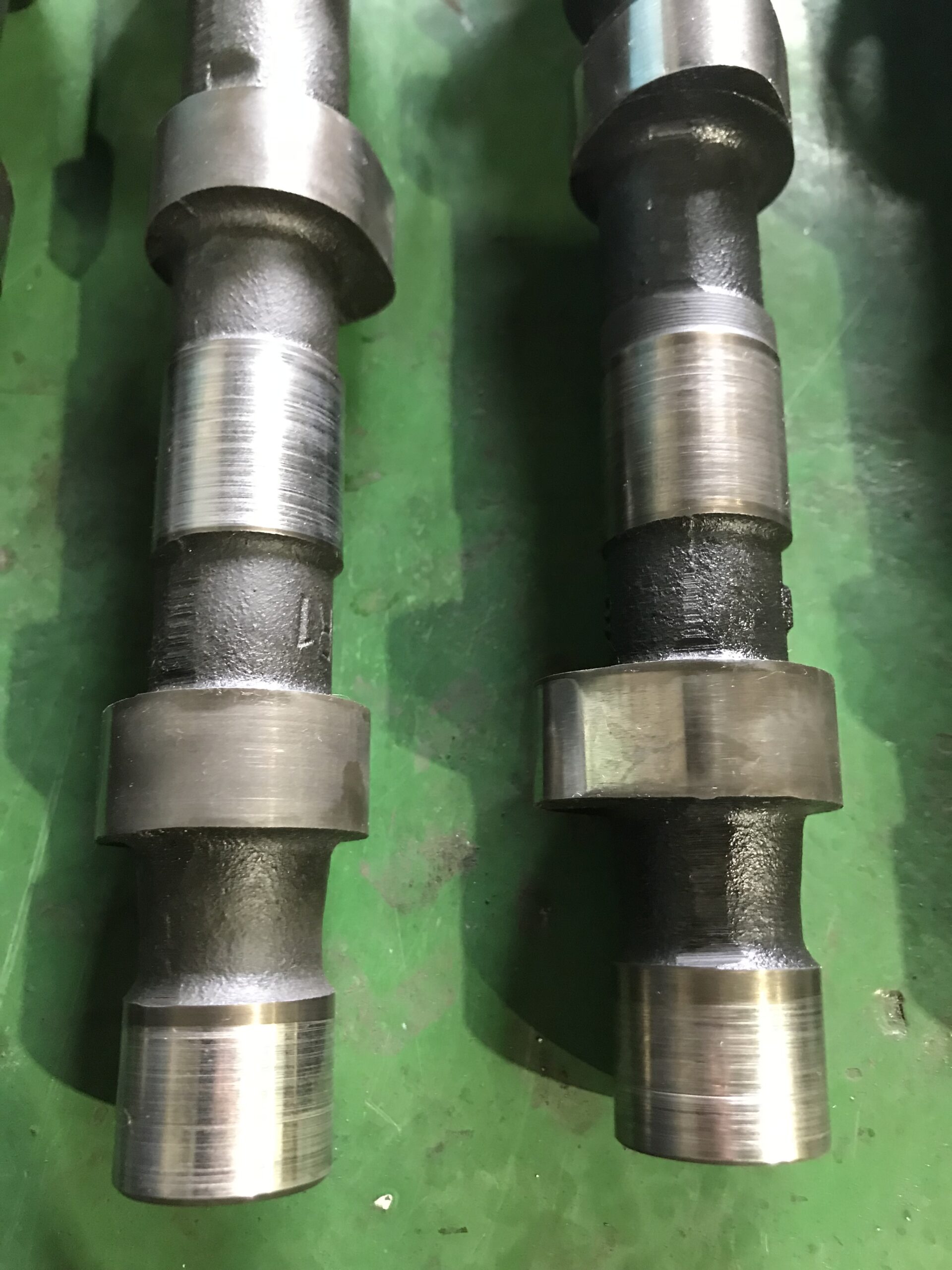

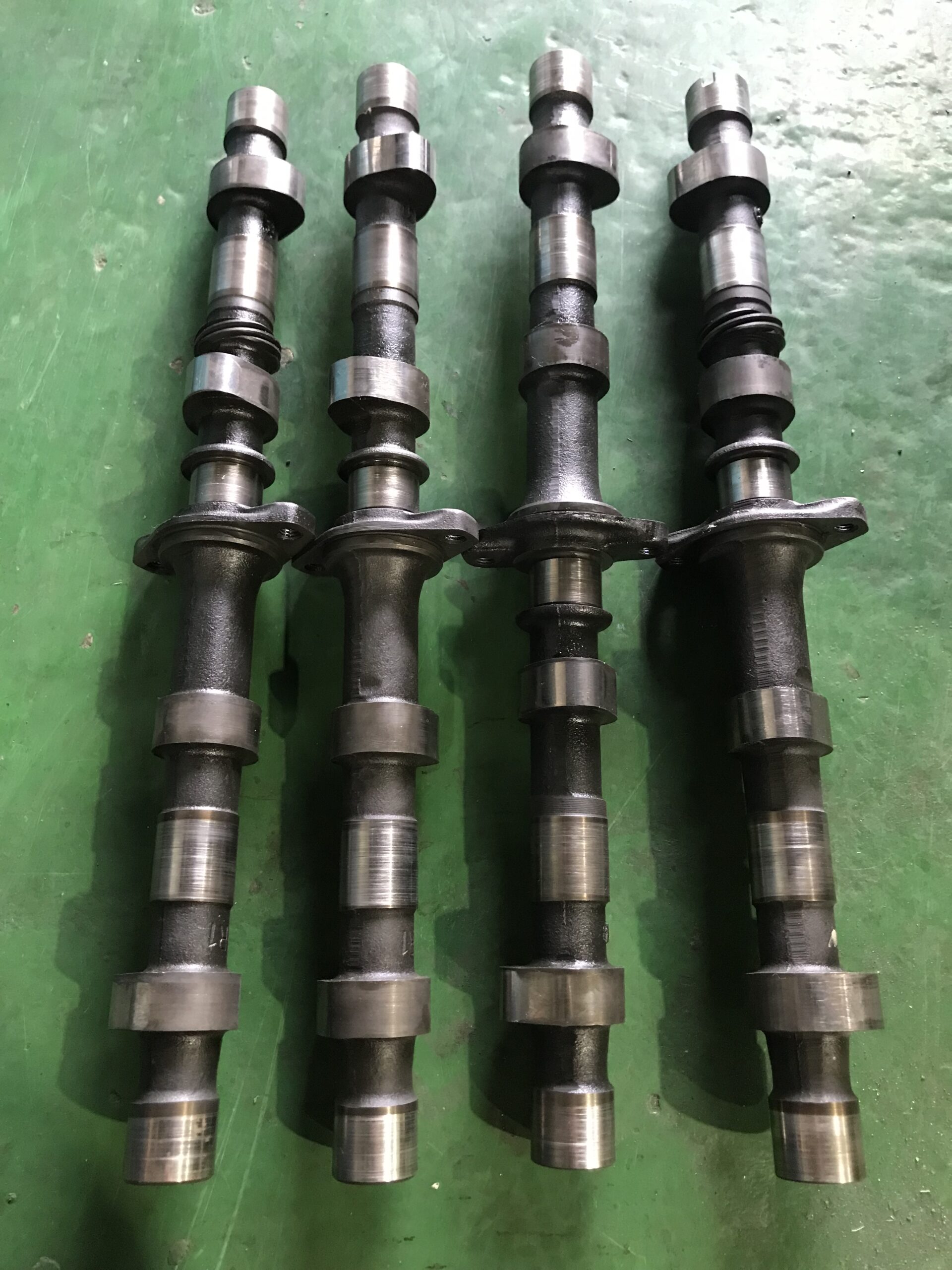

CBX400F カムシャフトのジャーナルは、
円周に摩耗痕が確認できました。
手で触ると段付きがありました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にカムシャフトを乗せ研磨加工用の
センターを両側面に60度にて加工を行う。
次に、そのセンターを利用し円筒研削盤で
摩耗痕が無くなるまで下研磨加工、また下研磨
で削った-0.35mm分以上に硬質クロムメッキを
肉盛り、再度、円筒研削盤にてスタンダード
サイズに仕上げ研磨を行う。
仕上がり寸法φ22.99〜98mm

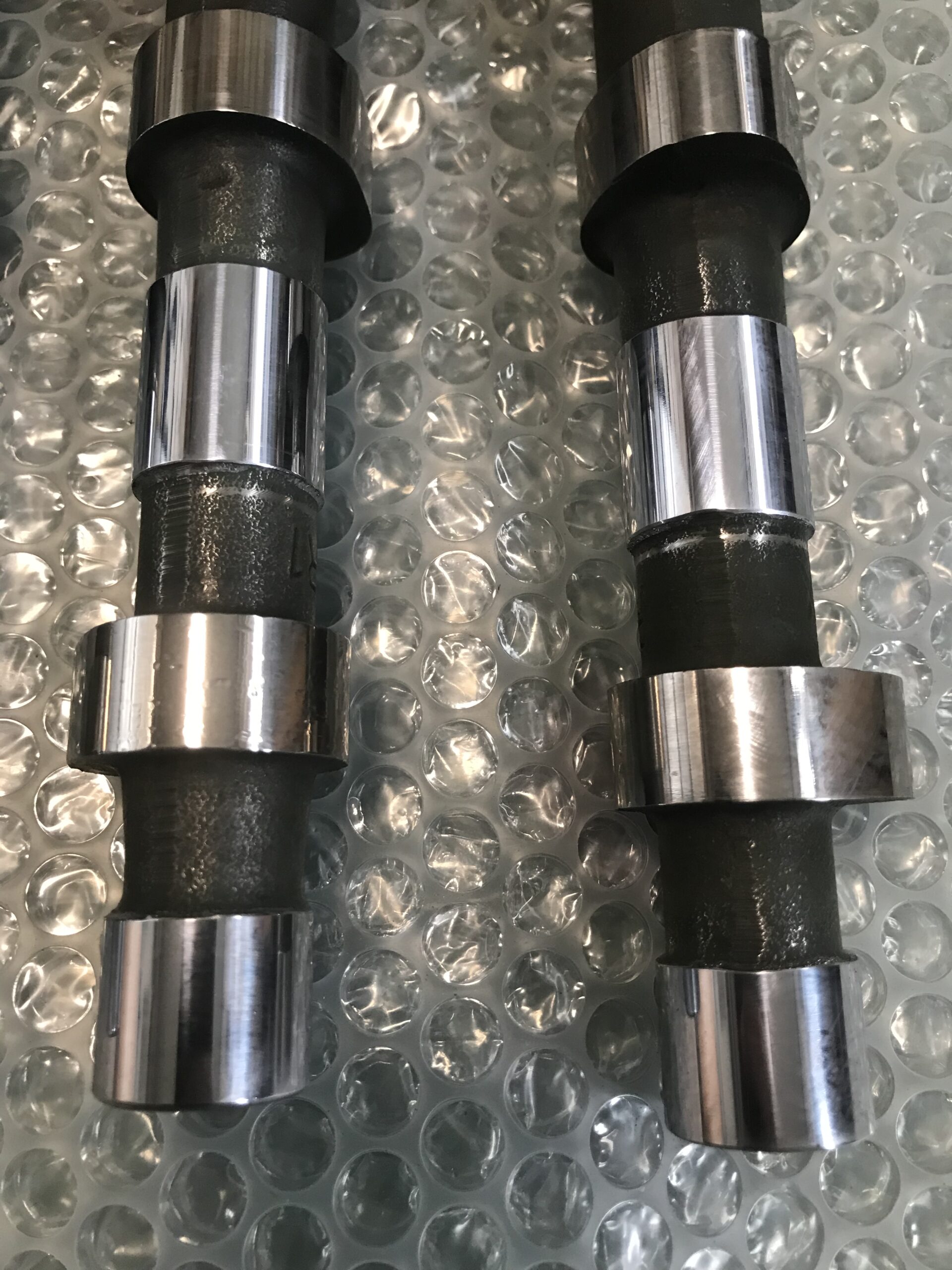

最終仕上げは、全箇所ラッピング仕上げ。
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/08/CF29DE73-163F-4C9C-95D7-21F47FA0ED29-scaled.jpeg?w=1256&ssl=1)

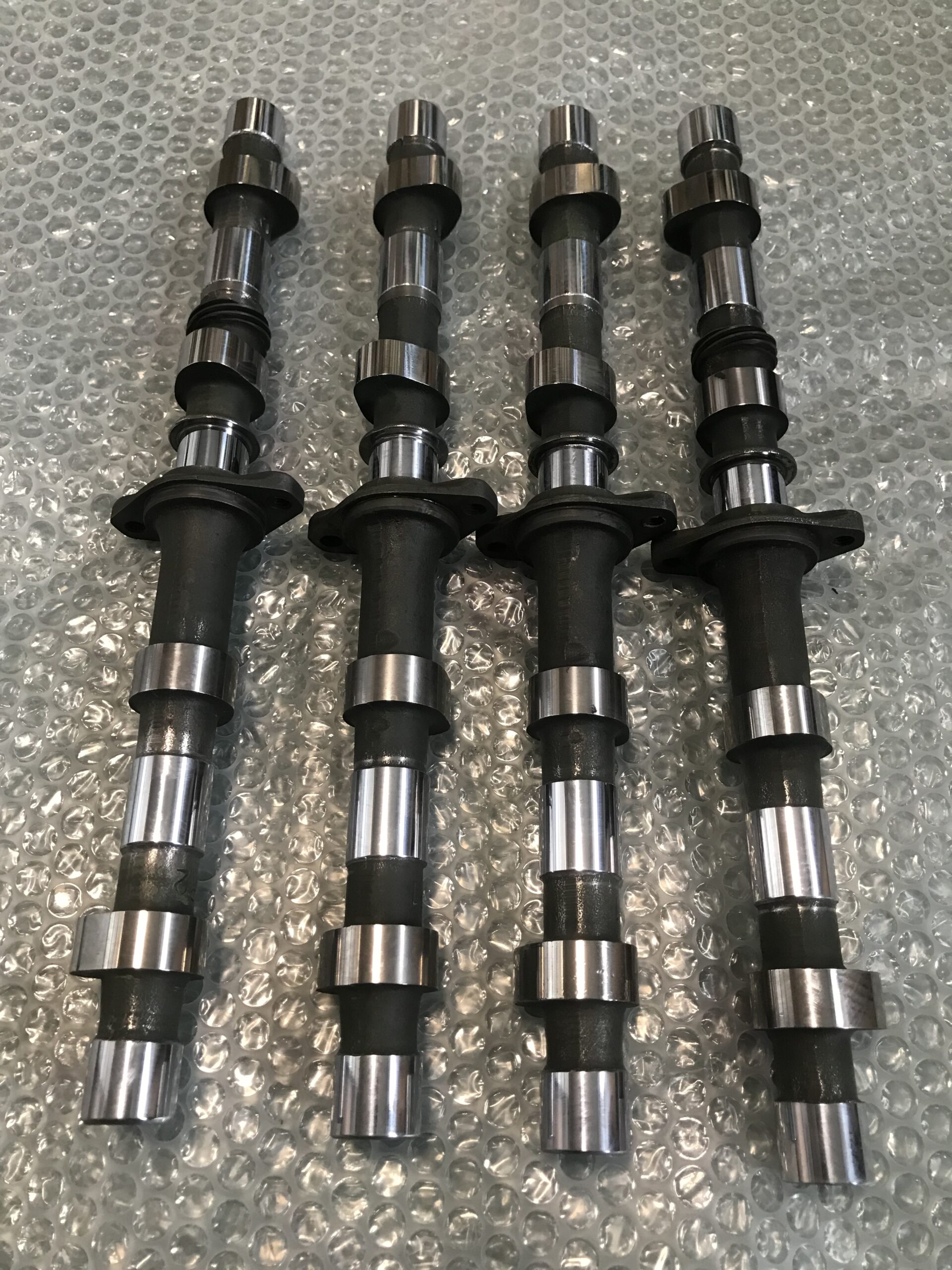

![CBX400F カムシャフト CBX400F カムシャフト](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/08/CDF62C73-0F1B-464C-83C6-FB933B77DC88-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/08/CF7A1702-3950-48CA-ADCA-09476757D09D-scaled.jpeg?w=1256&ssl=1)
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/08/9CFA4766-1AFD-48BF-BEEA-5E8DEAA938E5-scaled.jpeg?w=1256&ssl=1)
![CBX400F カムシャフト](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2023/08/CDF62C73-0F1B-464C-83C6-FB933B77DC88-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
