【再メッキ】CBX400F インナーチューブのメッキ再生研磨仕上げ。静岡県

2022.10.19

ありがとう。ネット受注♪静岡県。
オートバイ部品.HONDA CBX400F.
フロントフォーク. インナーチューブ.
寸法φ35×605×627L 右側.
オイル漏れのメッキ修理依頼。

状態
インナーチューブの上部にCクリップ溝あり。

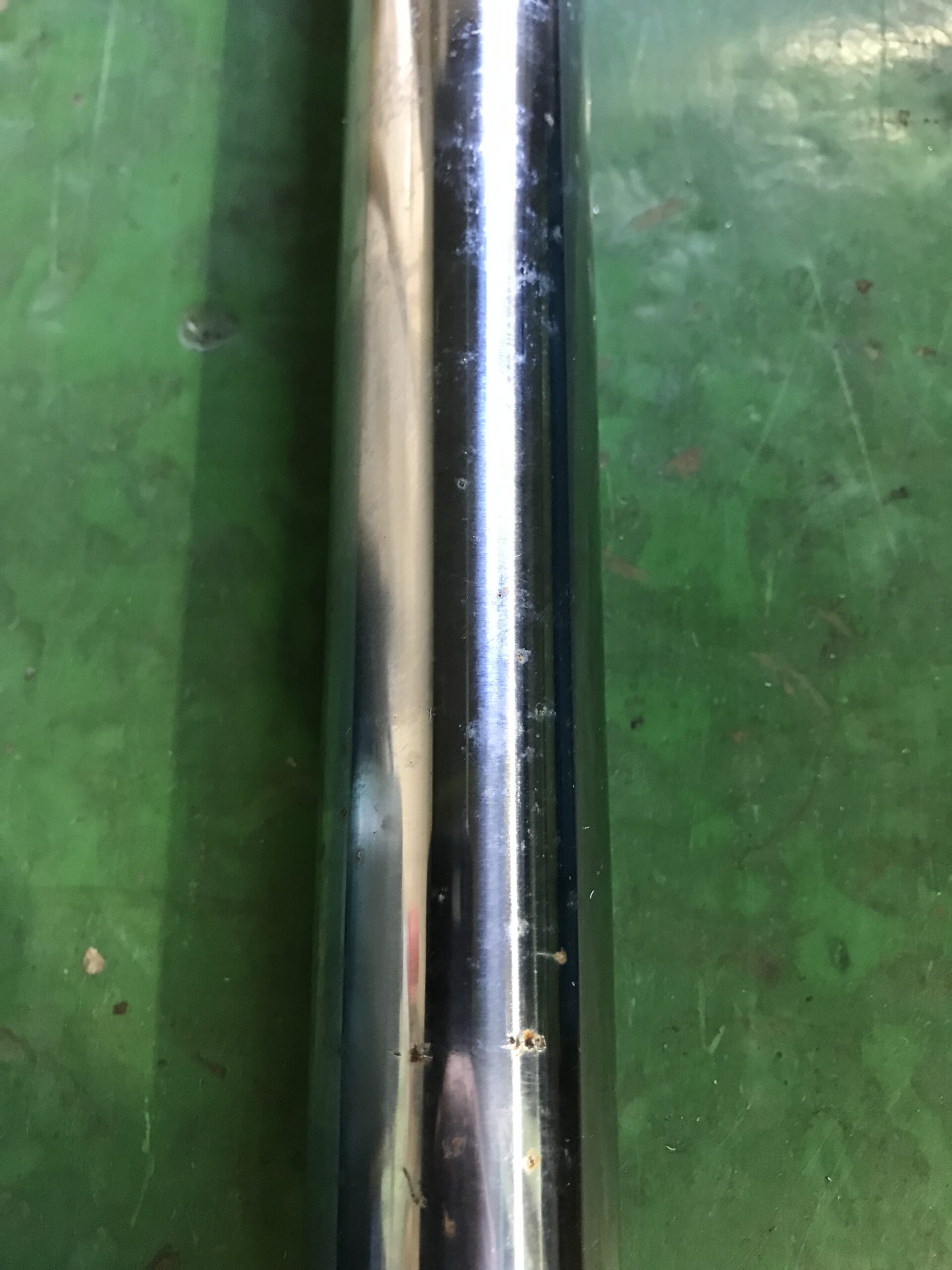

表面には点錆やサビ膨れがありました。
対策と方法
硬質クロムメッキと研磨加工で再生します。
CBX400Fのインナーチューブはトップの
方に三叉が嵌るCクリップ溝があるのでメッキ
厚を考慮し旋盤でCクリップ溝を切り込んでおく。
そしてインナーチューブのトップボルトが嵌る
内ネジに研磨用の治具をネジ込み、旋盤にて
両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にて侵食サビ
が無くなるまで真円に下研磨加工、また下研磨
で削った-0.48mm以上に硬質クロムめっきを
肉盛り、再度、円筒研削盤で仕上げ研磨を行う。

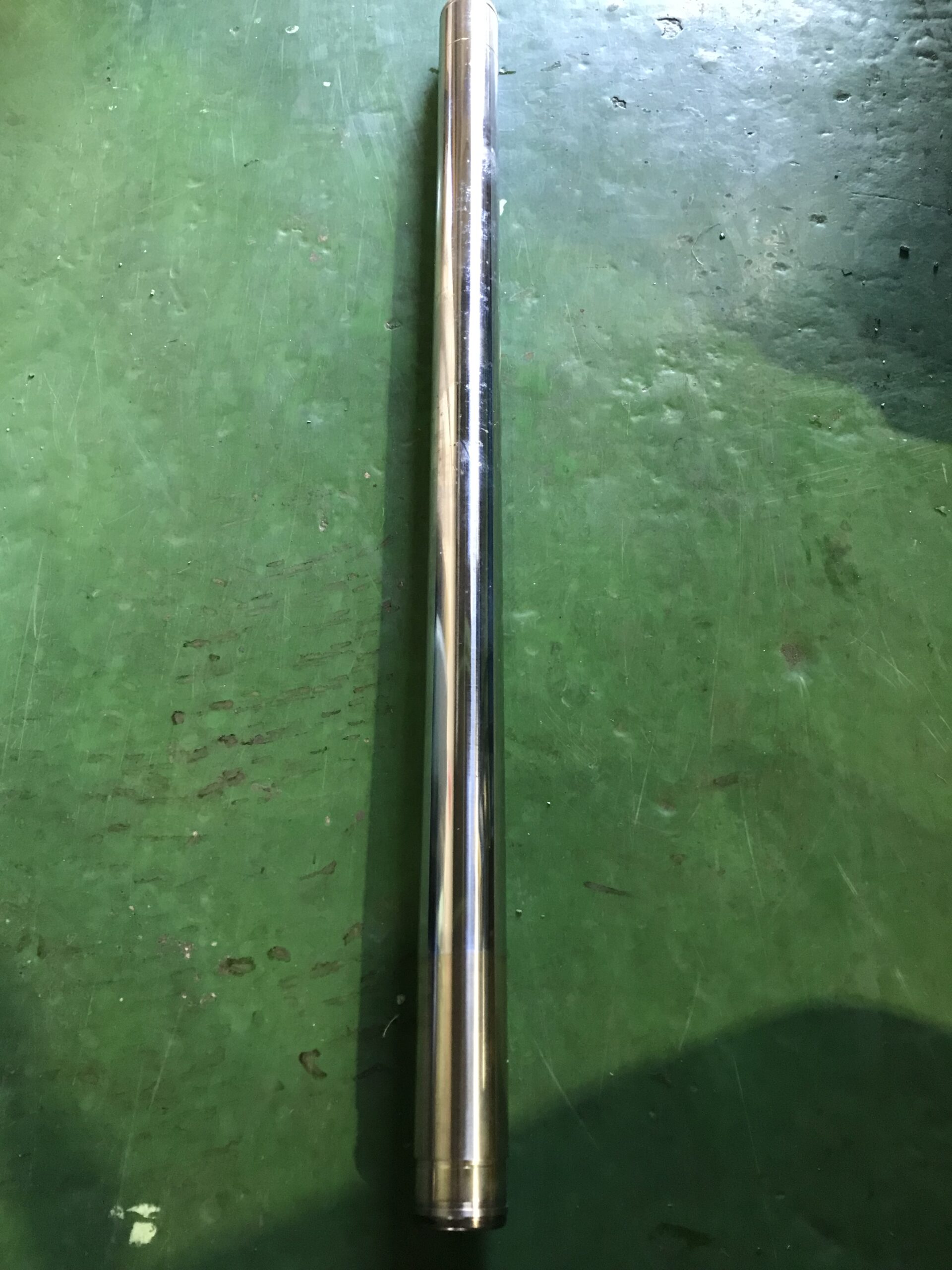

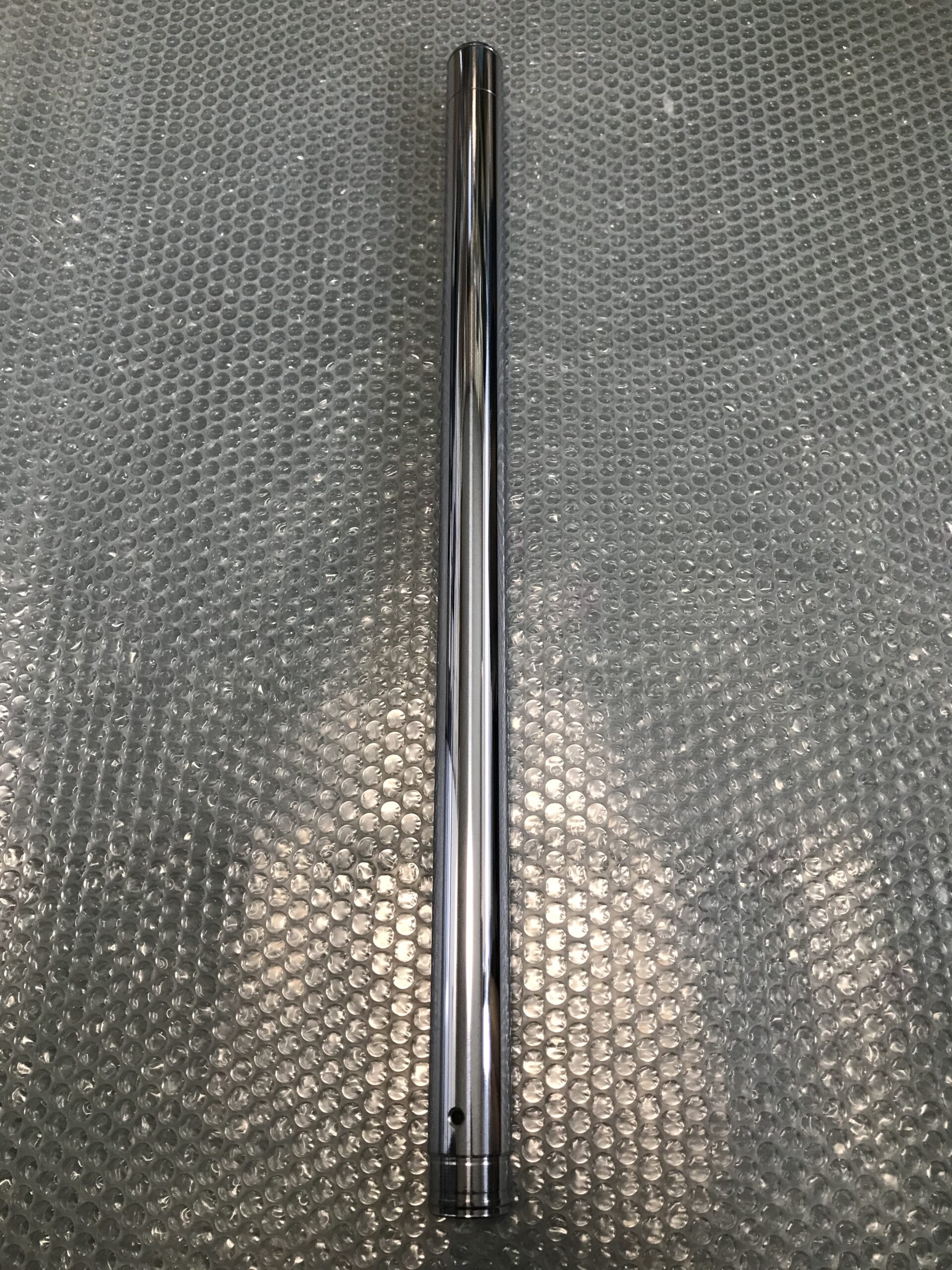

仕上がり寸法φ34.95mm.

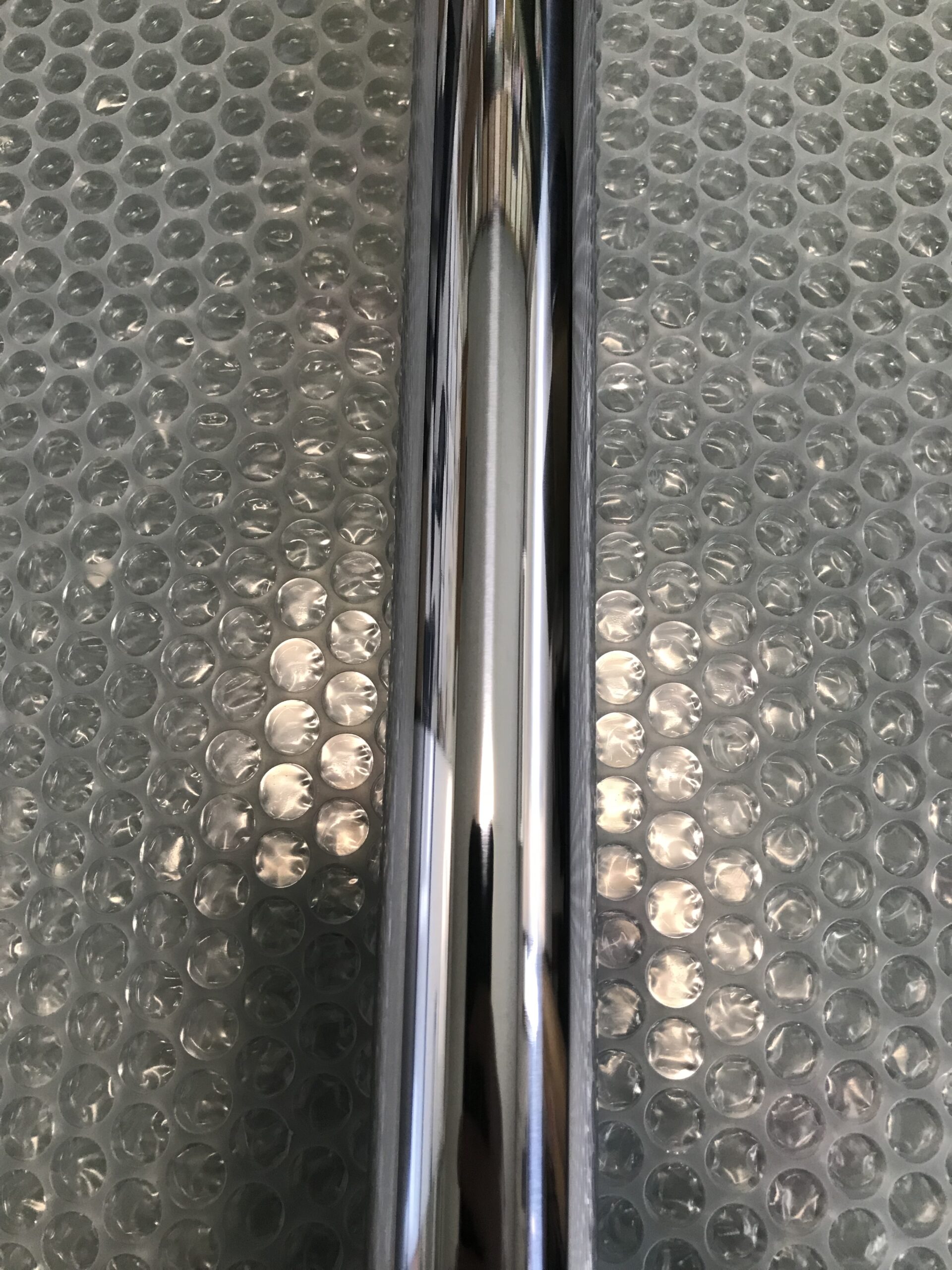

最終仕上げは鏡面サイザル仕上げまで。
