【硬質クロム肉盛り】CBX400F カムシャフトのジャーナル部、硬質クロム肉盛り研磨仕上げ。兵庫県

ありがとう。ネット受注♪兵庫県。
オートバイ部品。HONDA CBX400F.
エスビション. IN EX.
カムシャフト ジャーナル.
摩耗ヶ所肉盛り修理依頼。

状態

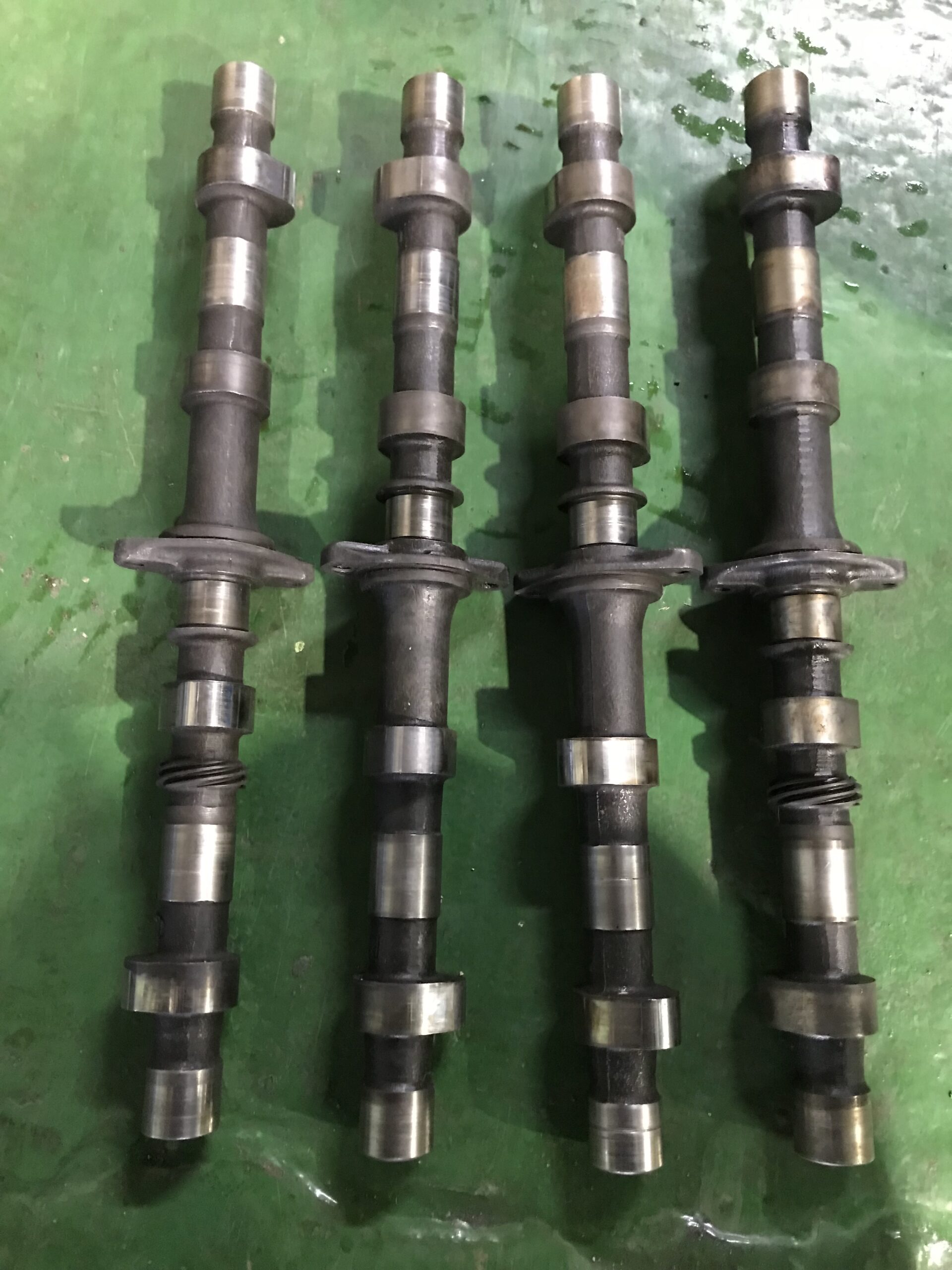

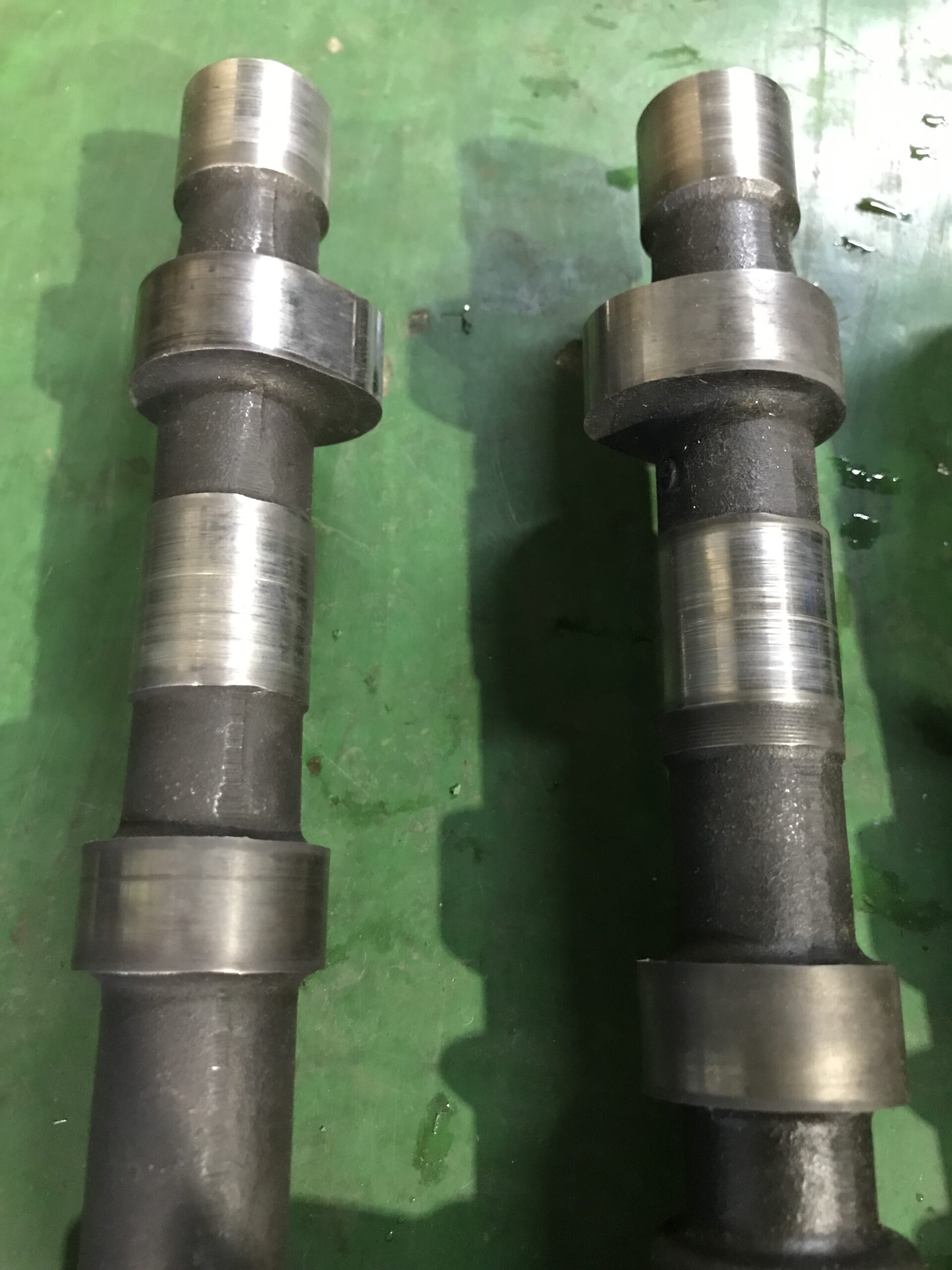

カムシャフトのジャーナル部は、円周に
摩耗痕が確認できました。手で触ると
若干ではありますが段を感じました。
対策方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にカムシャフトを乗せ研磨加工用の
センターを両側面に60度にて加工を行う。
次に、そのセンターを芯に円筒研削盤で
摩耗痕が無くなるまで真円に下研磨加工、
また下研磨で削った-0.35mm分以上に硬質
クロムメッキを肉盛り、再度、円筒研削盤
にてスタンダードサイズに仕上げ研磨を行う。
仕上がり寸法φ22.99〜98mm

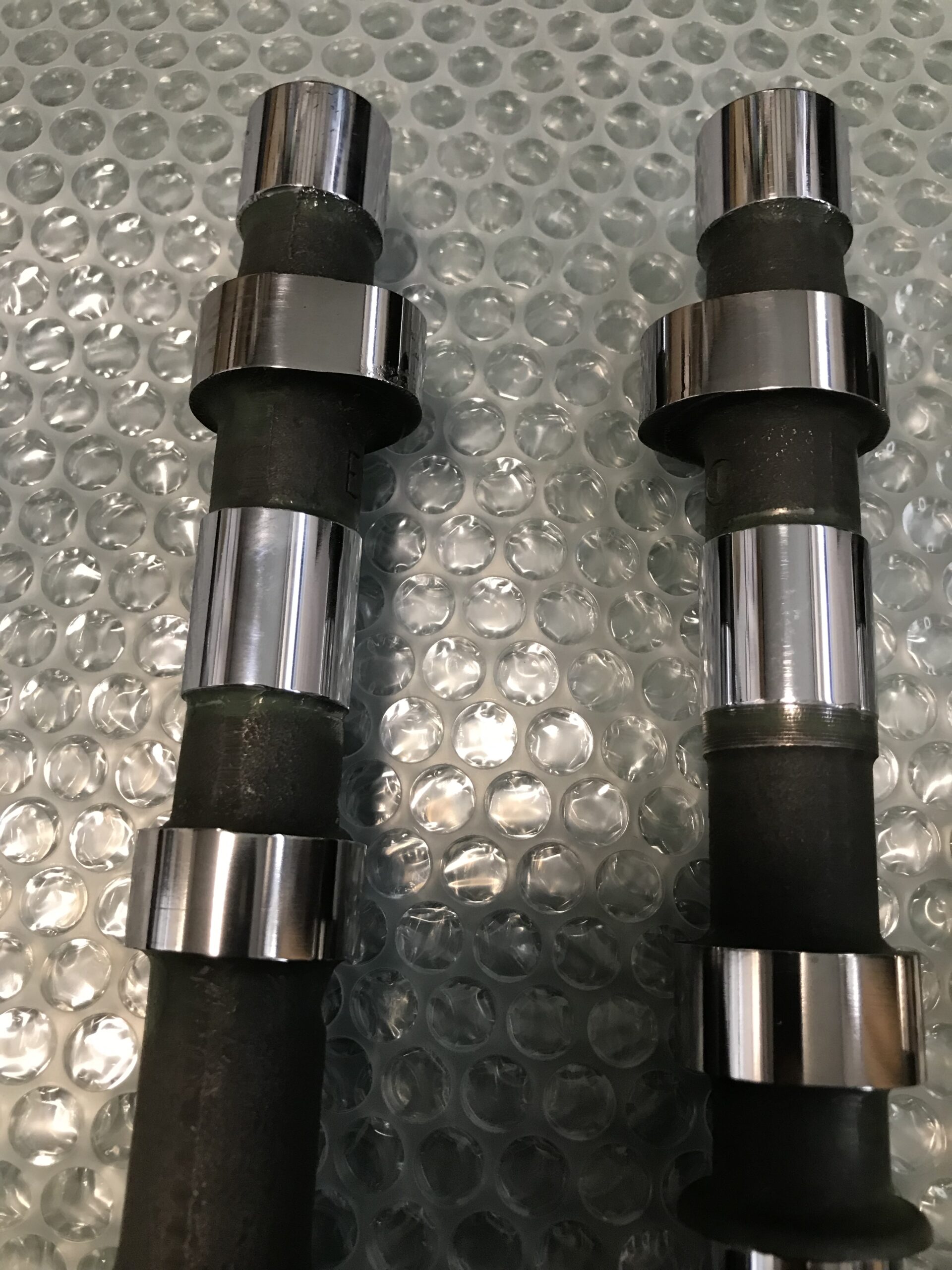

最終仕上げは、全箇所ラッピング仕上げ。

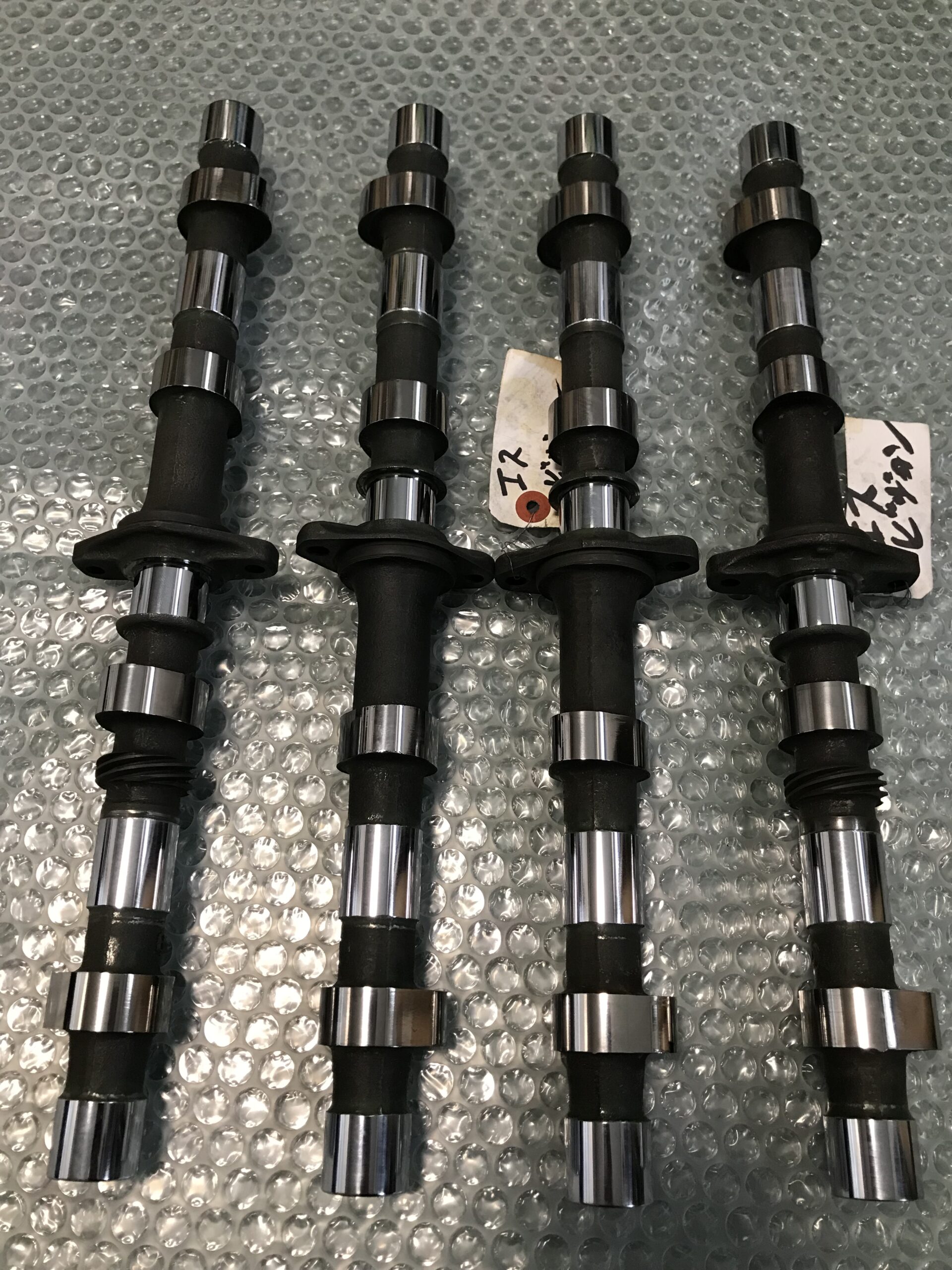

CBX400F カムシャフト
CBX400F カムシャフト
