【再メッキ】油圧シリンダーロッドのメッキ再生研磨仕上げ。京都府

ありがとう。ネット受注♪京都府。

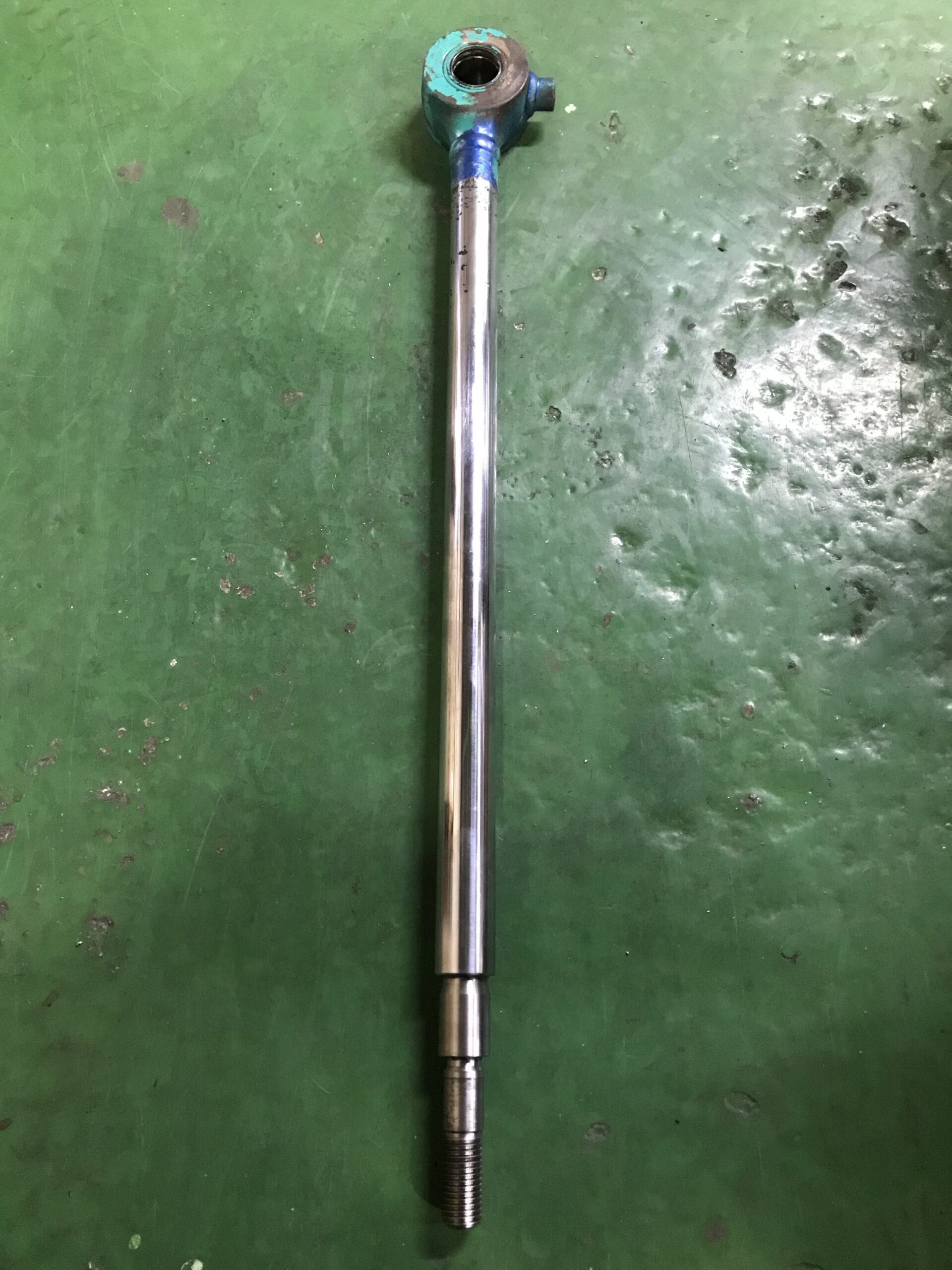

建設機械部品。コマツ.ミニショベル
PC03-2. 油圧シリンダーロッド.
寸法φ25×405×475L
油漏れメッキ修理依頼。

状態

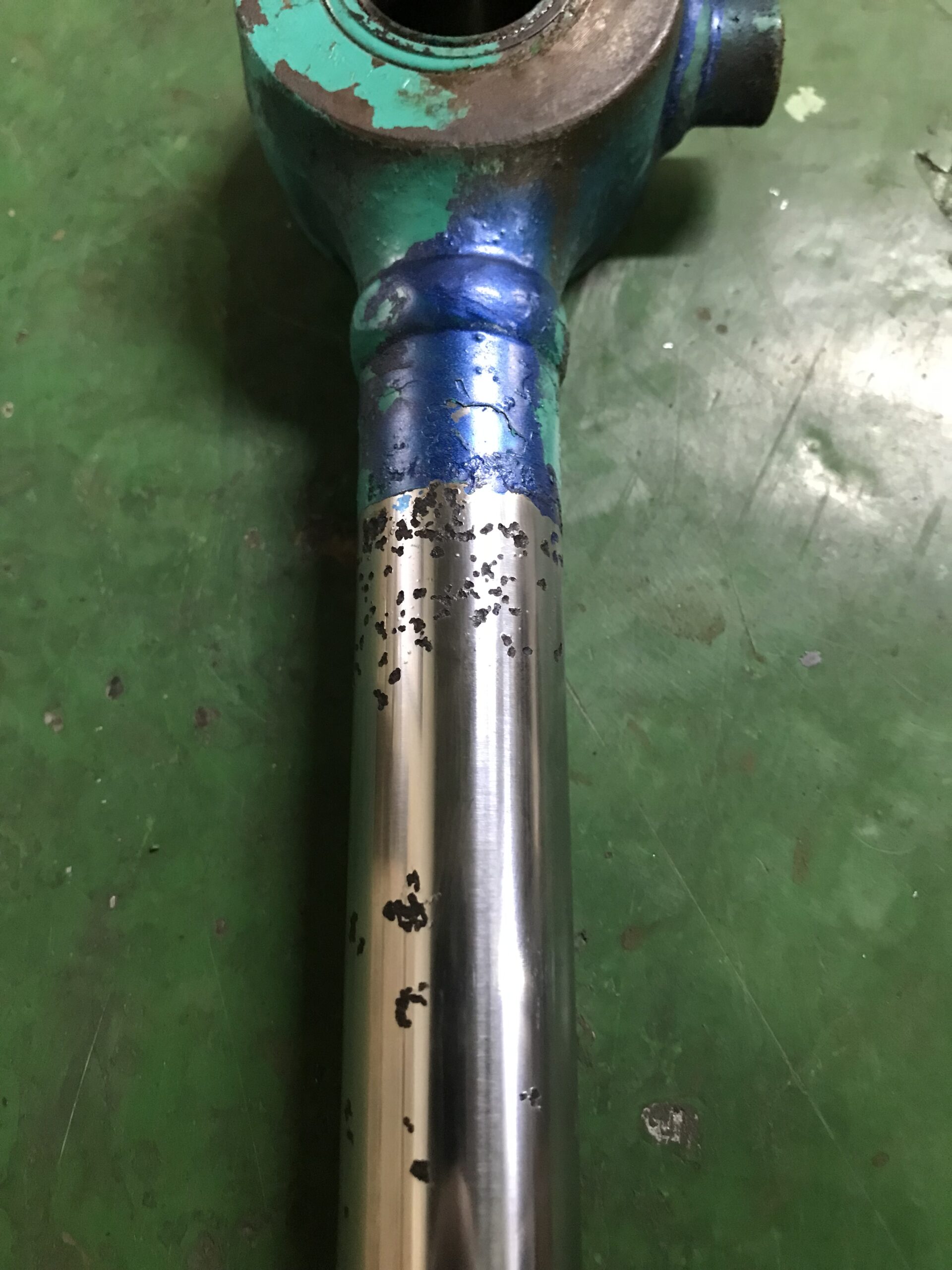

油圧シリンダーロッドの表面に点錆や
食い込んだ虫食いサビが発生していました。
また0.3mmほどの曲がりも確認できました。
油漏れの原因は食い込んだ虫食いサビだと
思われます。
対策方法
硬質クロームメッキと研磨加工で再生します。
先ず、油圧プレス機にて曲がりを伸ばし、
そして油圧シリンダーロッドの両側面に旋盤
にて両センター加工。
両センターを芯に円筒研削盤にて小傷やサビ
が無くなるまで真円に下研磨加工、また下研
磨で削った「-0.7mm」分以上に硬質クローム
メッキを肉盛り、再度、円筒研削盤にて仕上げ
研磨加工。仕上がり寸法お客様指定φ24.97mm
最終仕上げの鏡面仕上げまで行う。

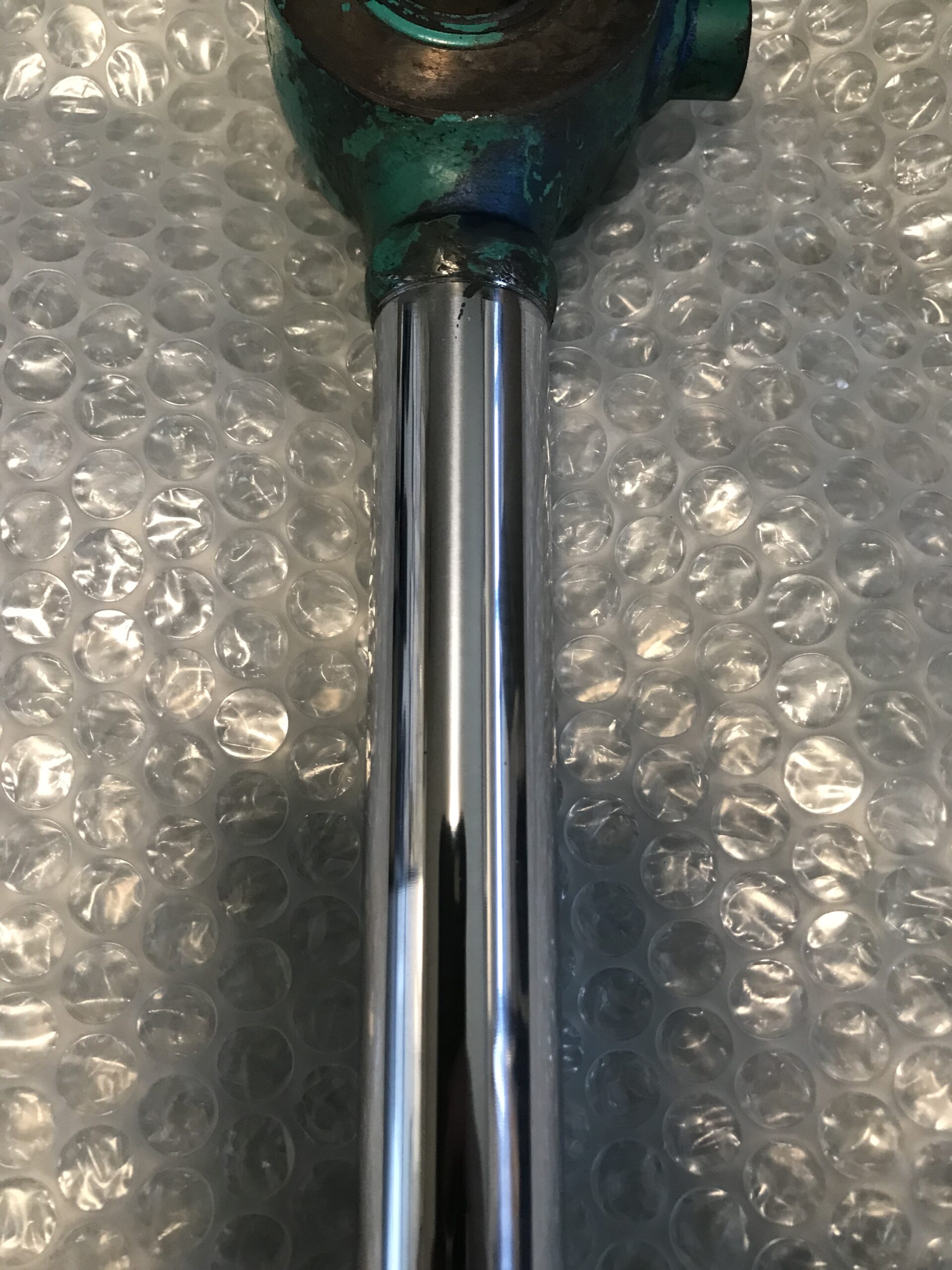

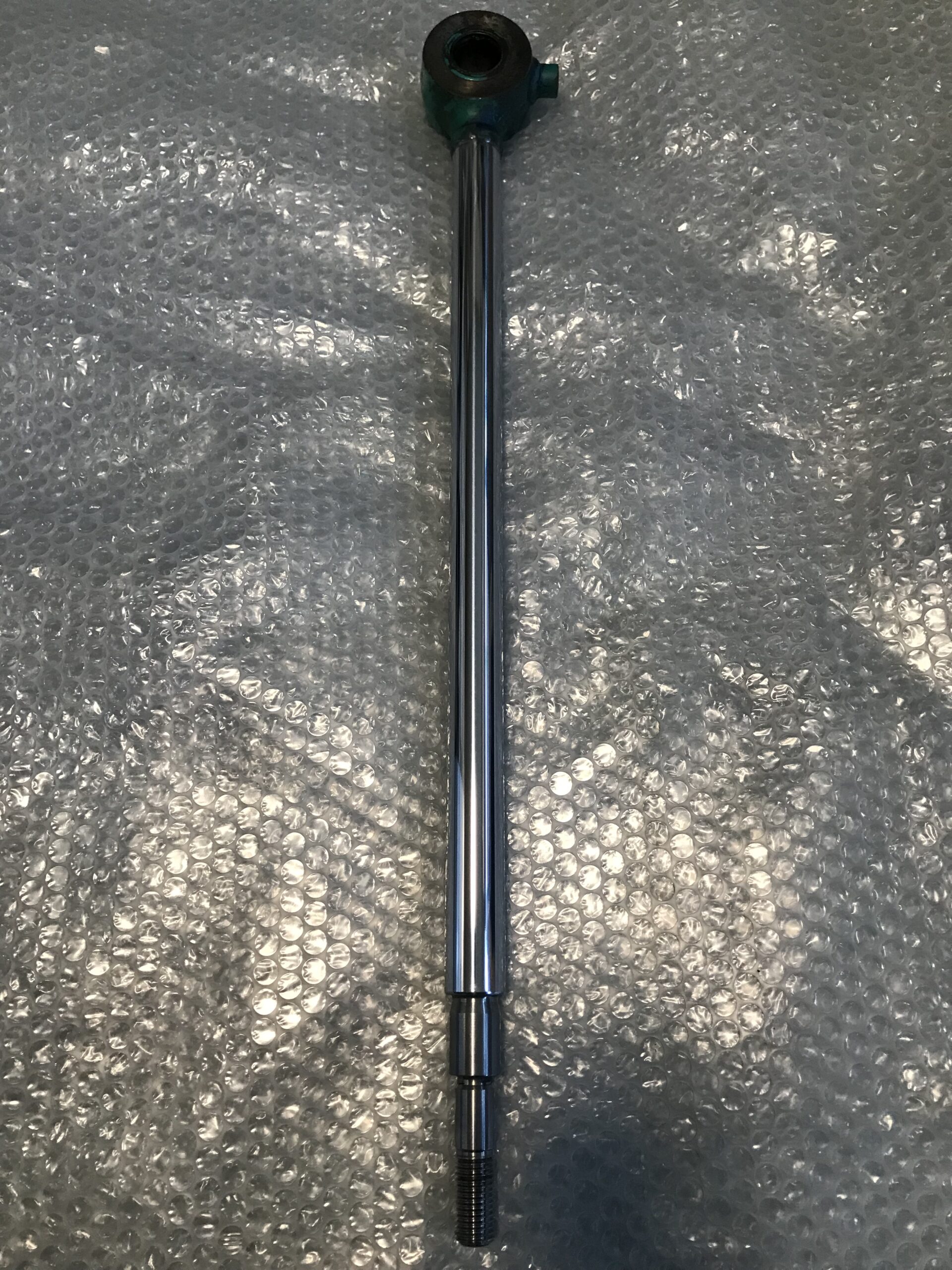

油圧シリンダーロッド メッキ再生
油圧シリンダーロッド メッキ再生
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。、
