ありがとう。ネット受注♪栃木県.
オートバイ部品.HONDA.CBX400F
オーバーホール.メンテナンス.
カムシャフト.ジャーナル
摩耗による肉痩せ修理依頼。
オートバイ部品.HONDA.CBX400F
オーバーホール.メンテナンス.
カムシャフト.ジャーナル
摩耗による肉痩せ修理依頼。

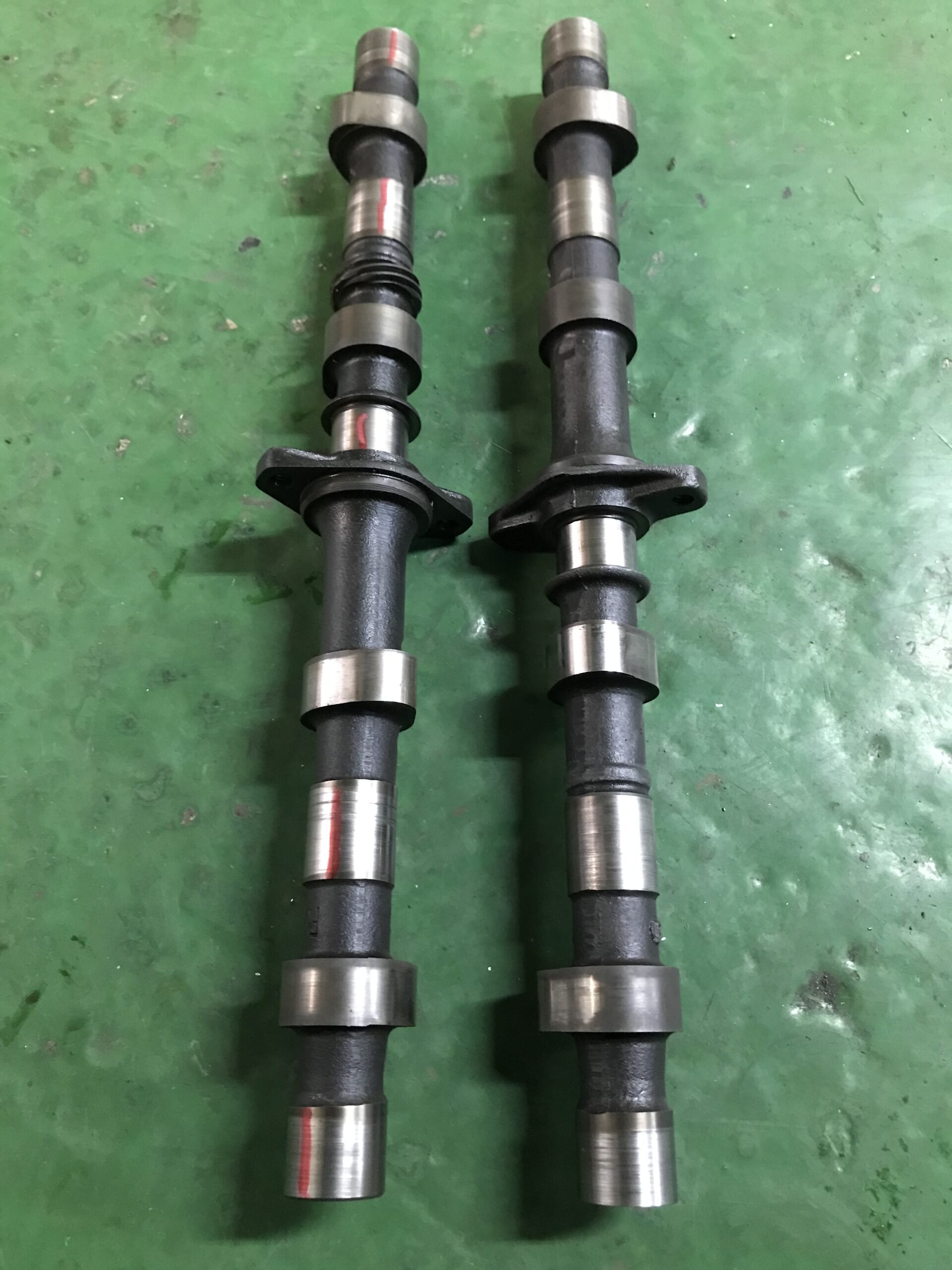

状態

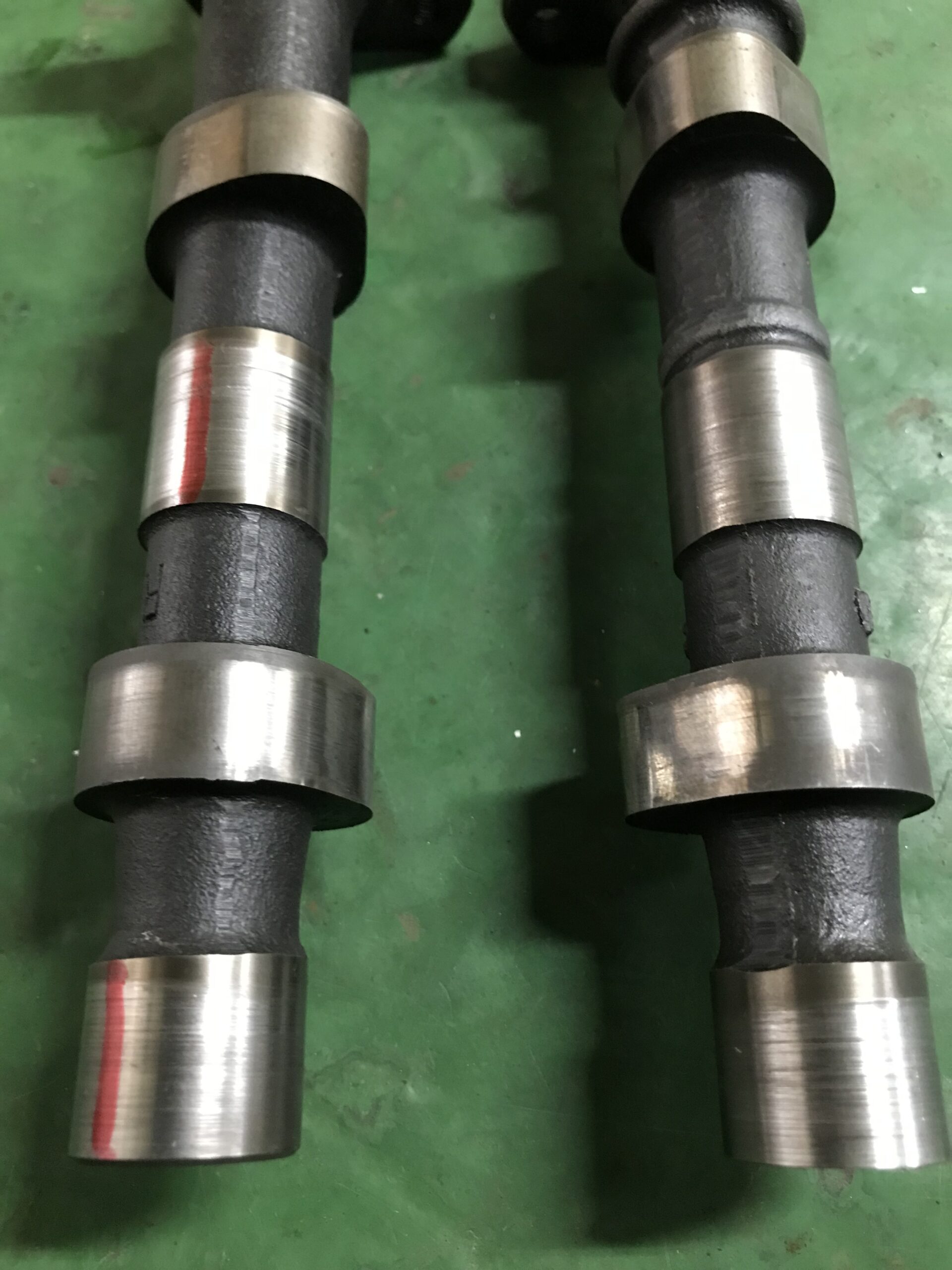

カムシャフトのジャーナル部は、摩耗に
よる寸法肉痩せを測定で確認できました。
-0.1mmほどの摩耗でした。
対策と方法
硬質クロムメッキと研磨加工で再生します。
先ず、旋盤にカムシャフトを乗せ研磨加工用の
センターを両側面に60度にて加工を行う。
次に、そのセンターを芯に円筒研削盤で
摩耗痕が無くなるまで真円に下研磨加工、
また下研磨で削った-0.35mm分以上に硬質
クロムメッキを肉盛り、再度、円筒研削盤
にてスタンダードサイズに仕上げ研磨を行う。

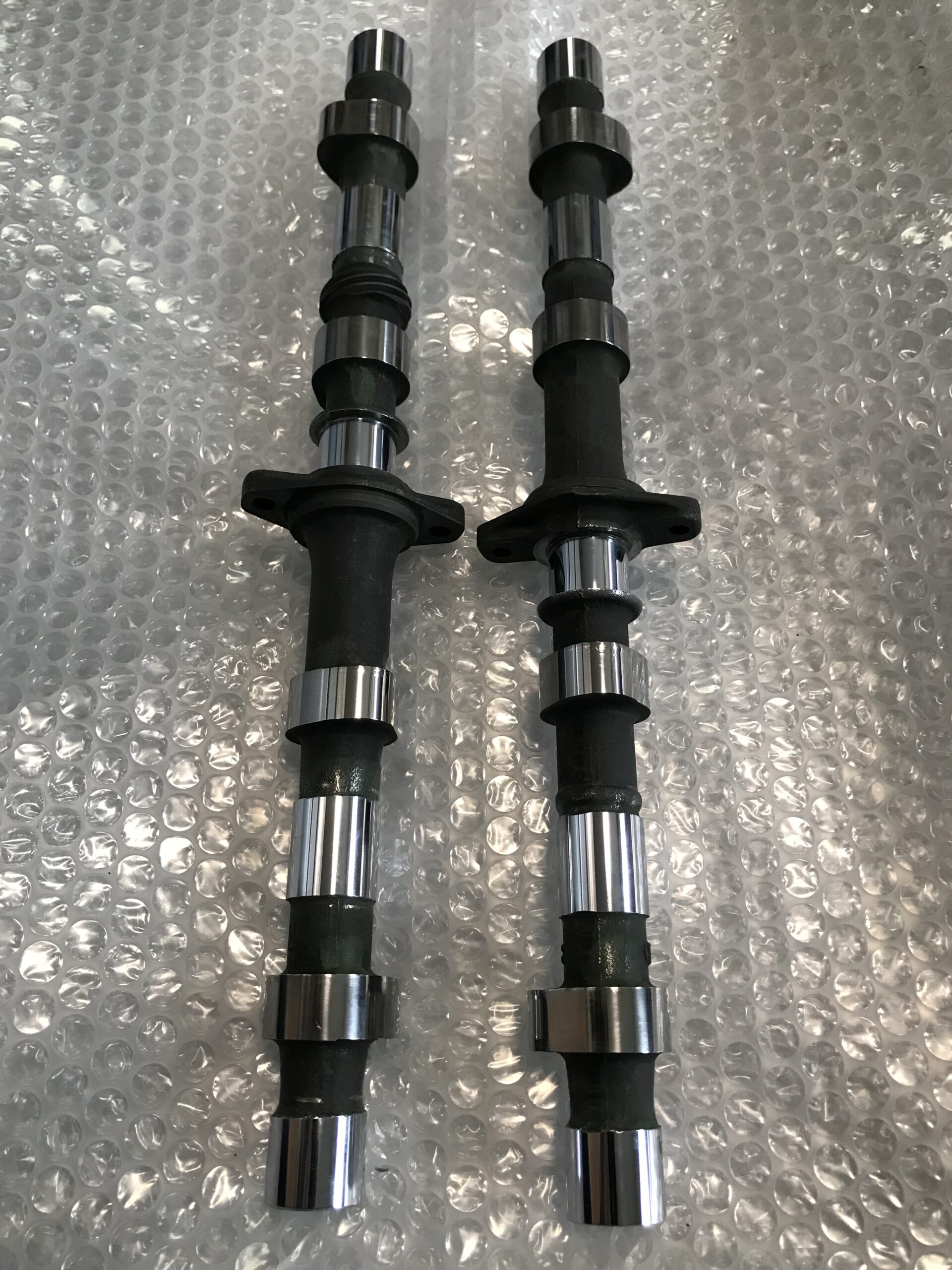

仕上がり寸法φ22.98mm

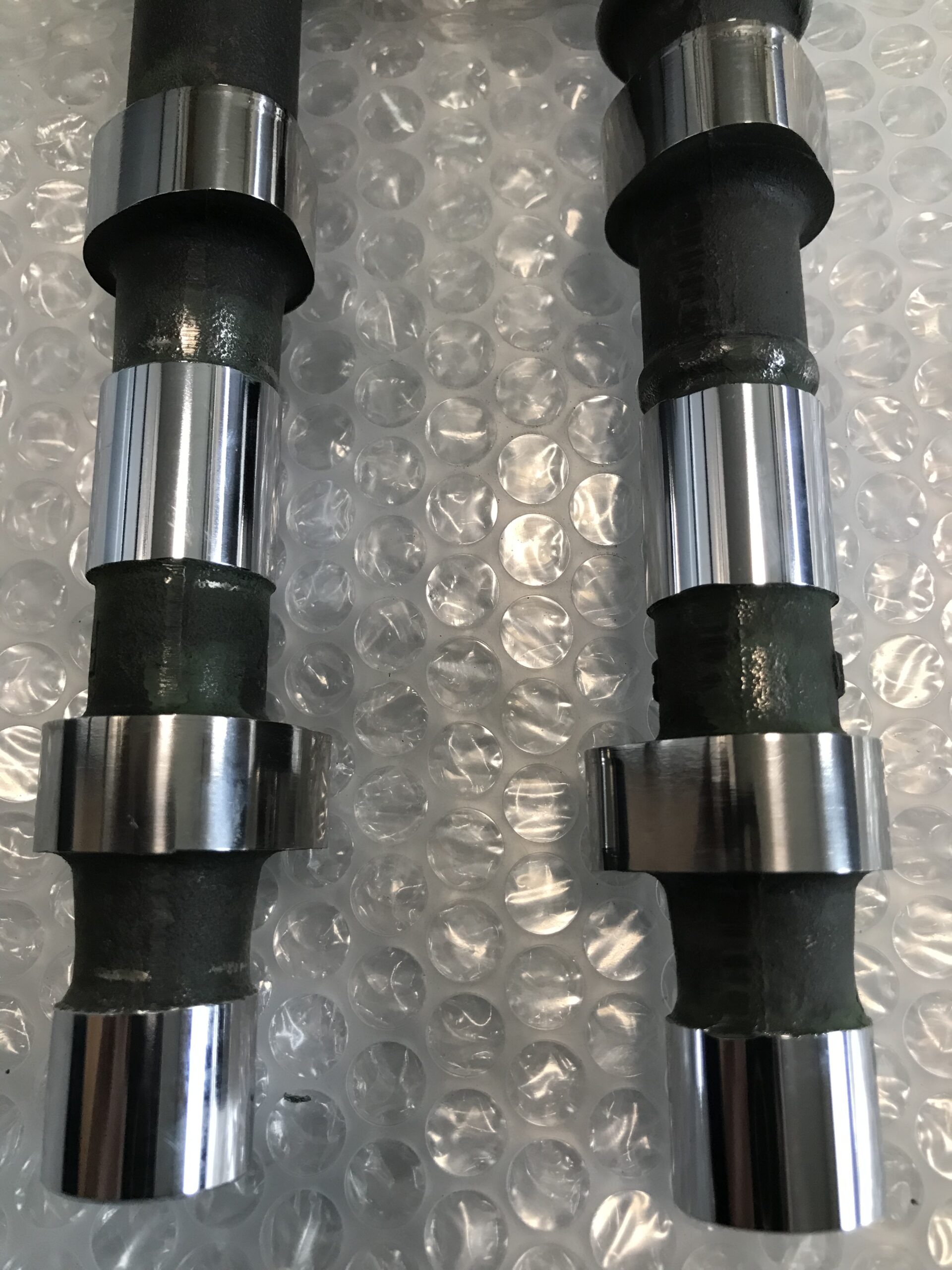

最終仕上げは、全箇所ラッピング仕上げ。
![](https://i1.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/07/72B17F4A-801D-4032-87AB-0FCA4C678310-scaled.jpeg?w=1256&ssl=1)
![CBX400F カムシャフト CBX400F カムシャフト](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/07/8F3F1D20-A005-441A-AB5C-6739195C53ED-scaled.jpeg?w=1256&ssl=1)
![](https://i0.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/07/C2957BFD-A2F9-48AC-B175-EBDF2DF9B7CE-scaled.jpeg?w=1256&ssl=1)
![](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/07/8BCB4236-EBCB-4A44-9E7D-1EBF4BEC486C-scaled.jpeg?w=1256&ssl=1)
![CBX400F カムシャフト](https://i2.wp.com/www.yoshikawa-hcr.com/wp-content/uploads/2022/07/8F3F1D20-A005-441A-AB5C-6739195C53ED-scaled.jpeg?resize=1256%2C1675&ssl=1)
この度は御依頼ありがとうございました。
またご縁ありましたら宜しくお願い致します。
