【肉盛り研磨】CB1100R4気筒クランクシャフトの2番ピンを肉盛り研磨仕上げ。埼玉県

2022.02.07

ありがとう。ネット受注♪埼玉県。

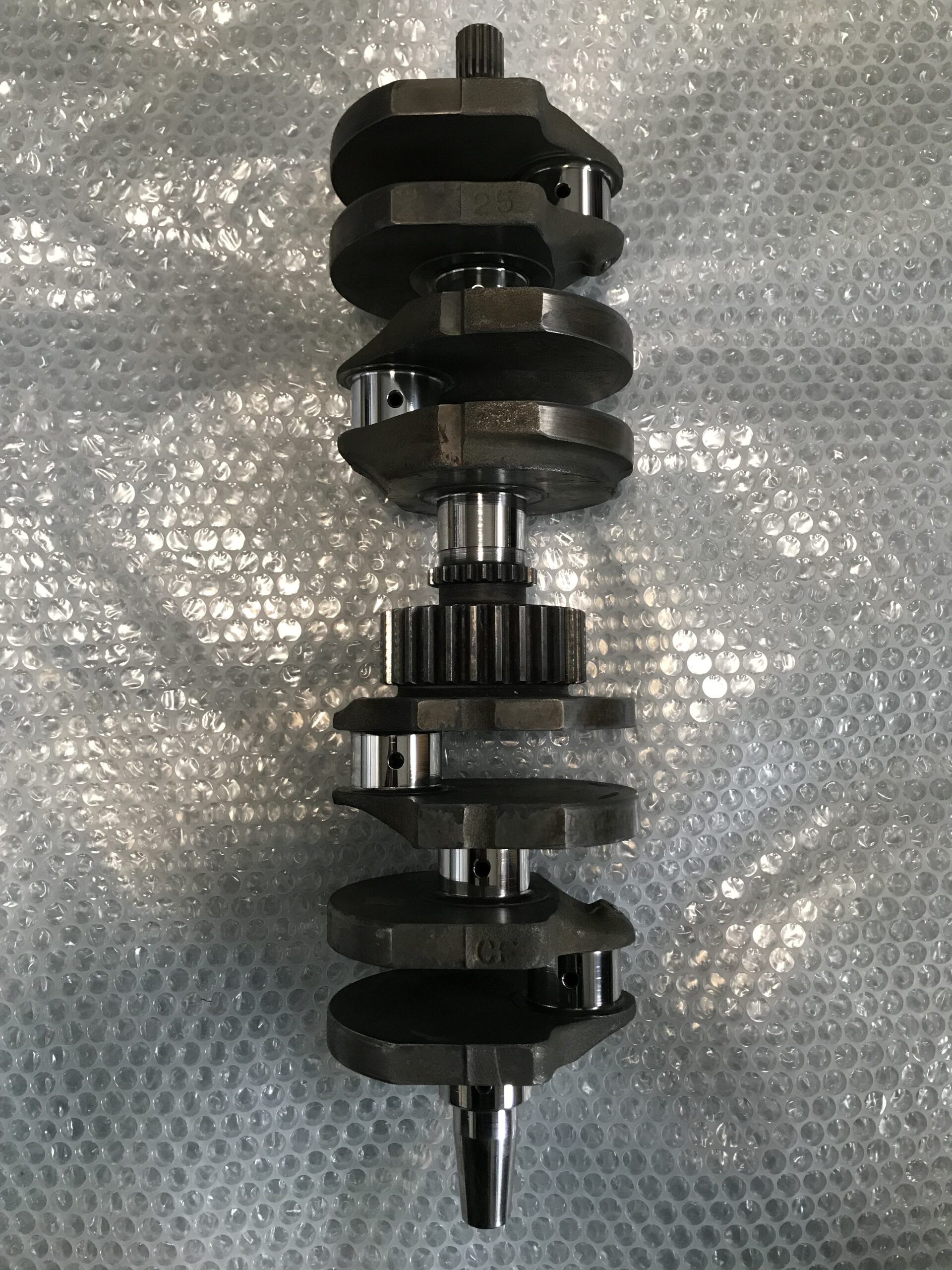

オートバイ部品 HONDA CB1100R
4気筒クランクシャフトコンロッドピン.
クランクピンSTDサイズφ35.99mm

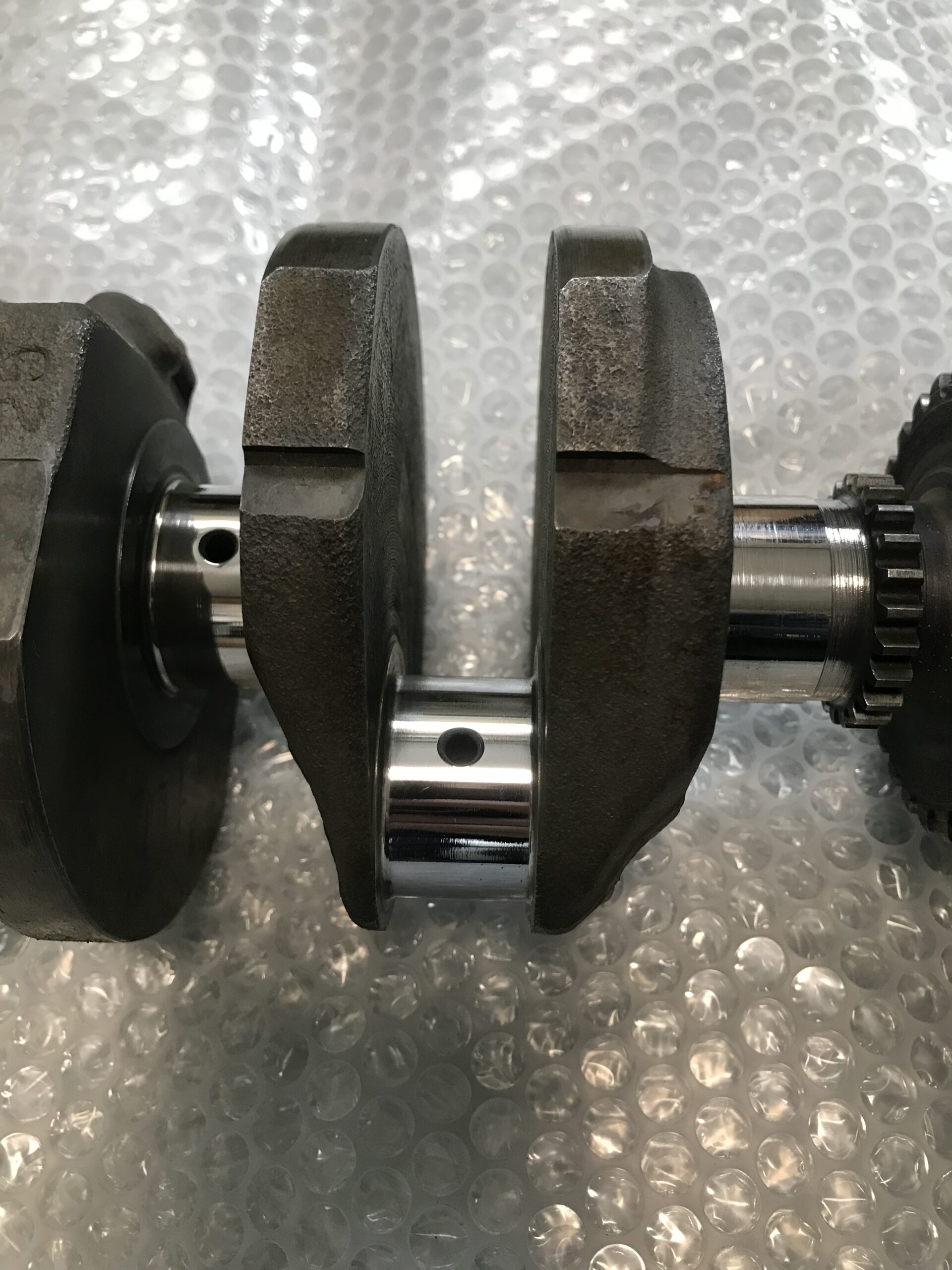

摩耗している2番ピン肉盛り修理依頼。

状態
4気筒クランクシャフト振れ0.3mm.
また2番ピンが片摩耗、測定器で測ると
0.6の楕円が確認できた。
対策と方法
振れの修正。2番ピンは硬質クロムめっきと
研磨加工で再生します。
先ず、油圧プレス機にて振れの修正。
振れの修正後は、クランクシャフト研削盤で
同じ高さの3番ピンの芯で2番ピンを下研磨、
また下研磨で削った-1.5mm以上に硬質クロム
めっきを肉盛り、再度、クランクシャフト研削盤
で下研磨同様の方法、同じ高さの3番ピンの芯で
2番ピンの仕上げ研磨を行う。
仕上がり寸法φ35.99mm.
最終仕上げは、全ヶ所ラッピング仕上げまで。
