【再生加工】RGV250FJ インナーチューブのメッキ再生研磨仕上げ。東京都

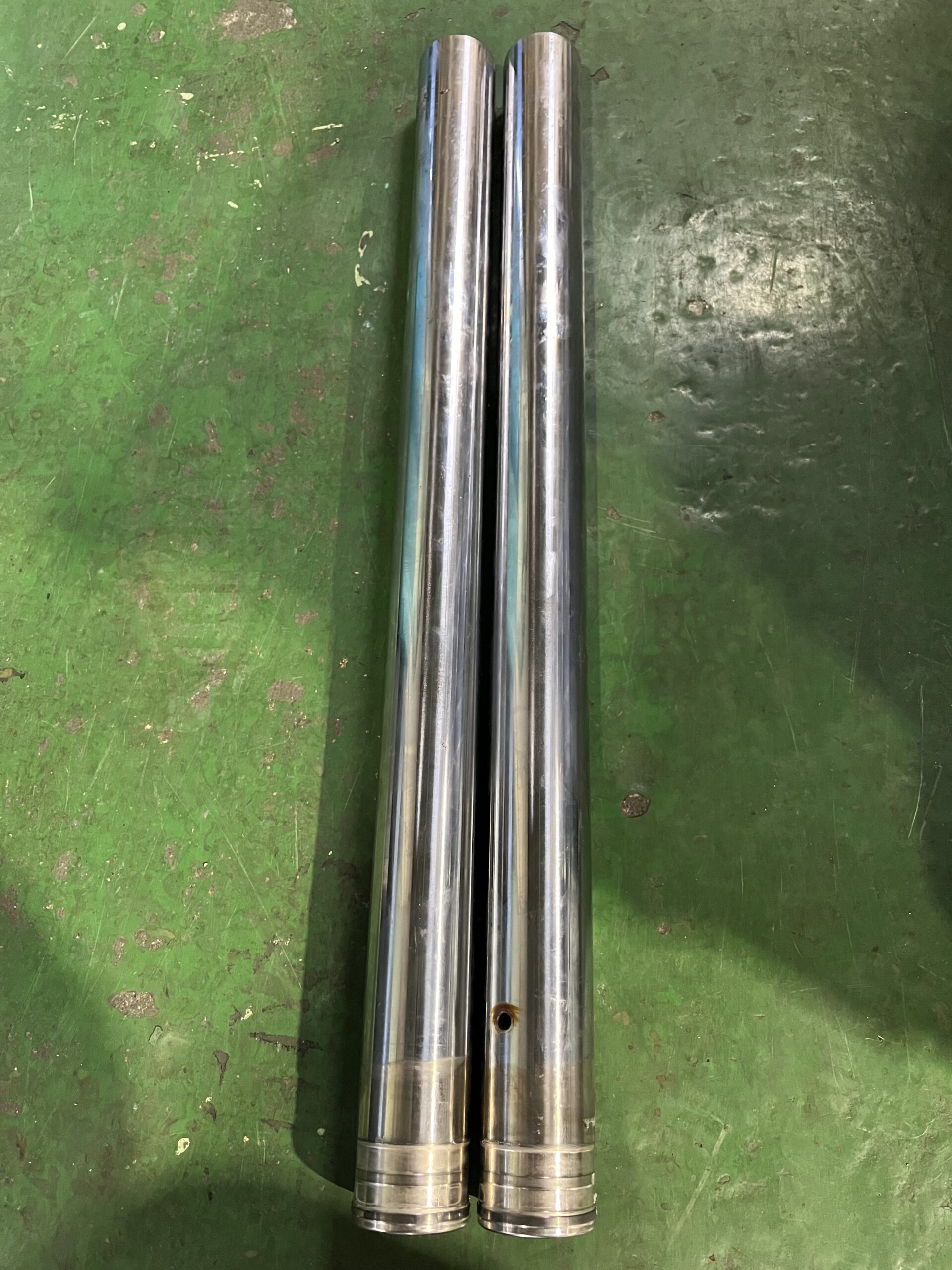

状態

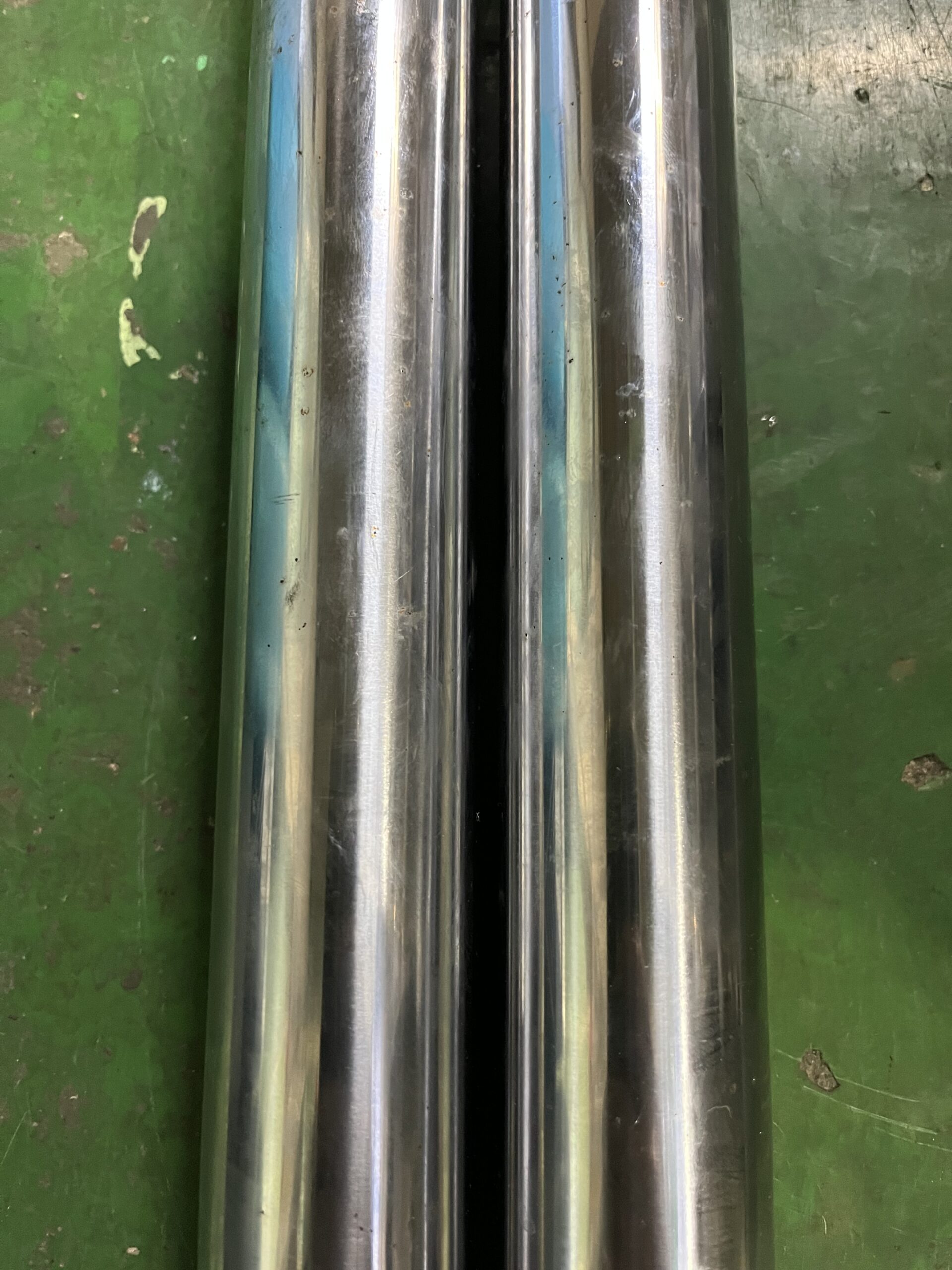

インナーチューブの表面には、点サビや
小傷が確認できました。
2本とも「0.3mm 0.5mm」の曲がりが
ありました。
油漏れの原因は、点サビや小傷や曲がり
だと思われます。
対策と方法
硬質クロムメッキと研磨加工で再生します。
まず、0.3mm以上の曲がりを油圧プレス機で
伸ばす。そしてインナーチューブのトップ
ボルトが嵌る内ネジに研磨用の治具をネジ込み、
旋盤にて両センター「面取り」を60度で加工。
その両センターを芯に円筒研削盤にて小傷や
点サビが無くなるまで真円に下研磨加工、
また下研磨で削った「-0.25mm」以上に硬質
クロムメッキを肉盛り、再度、円筒研削盤で
仕上げ研磨を行う。

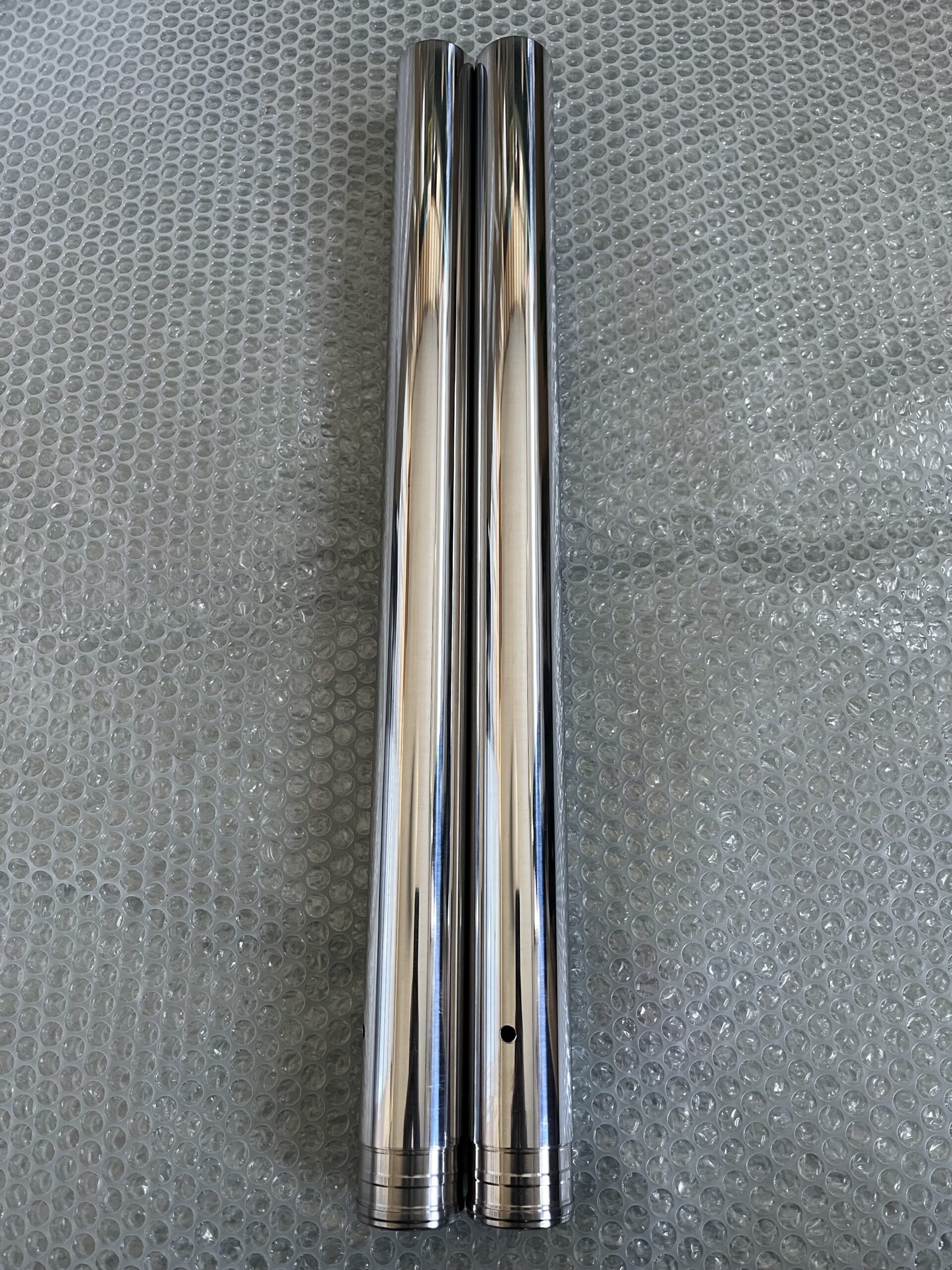

仕上がり寸法φ40.97〜φ40.95mm

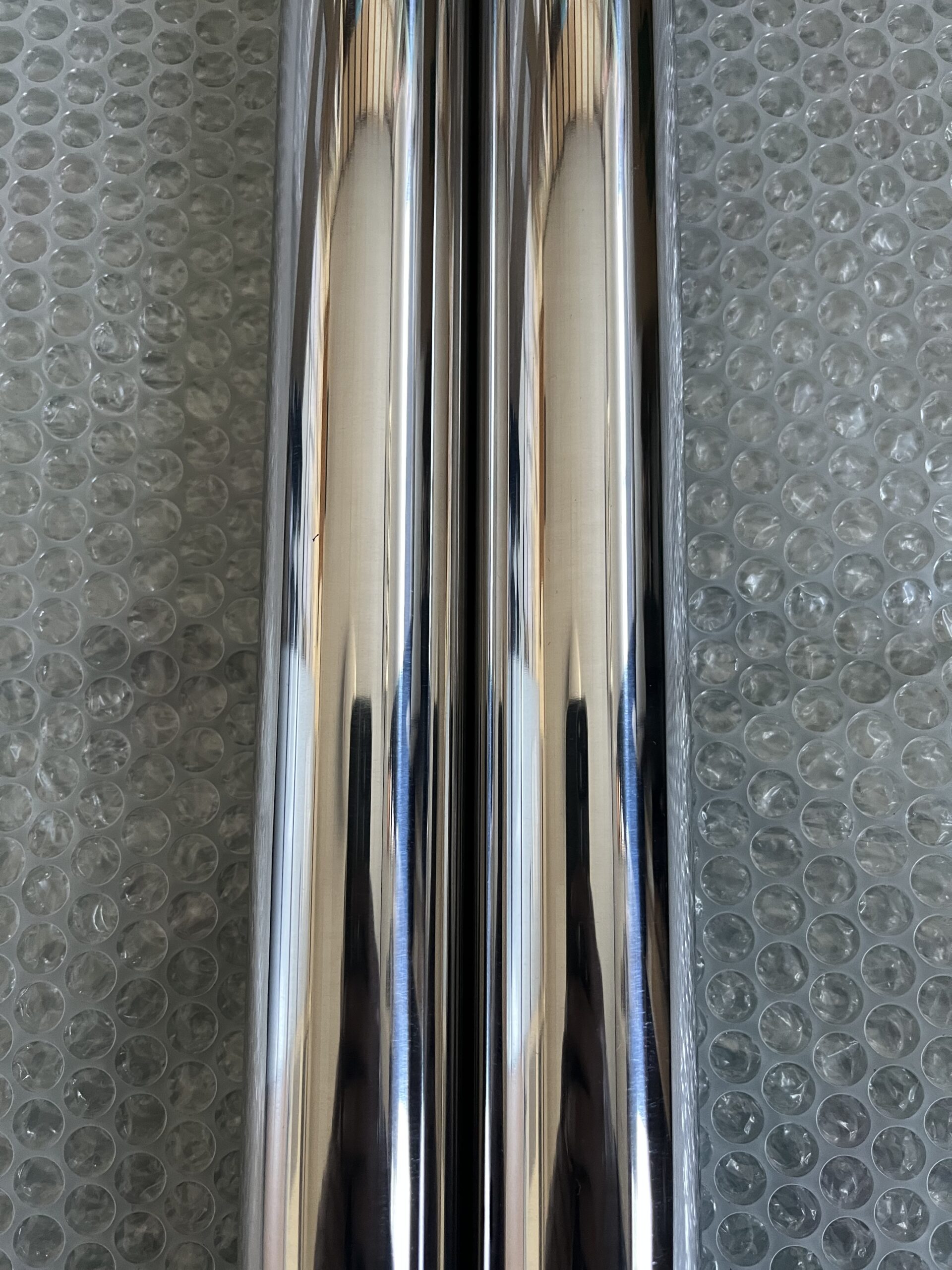

最終仕上げは鏡面サイザル仕上げまで。
